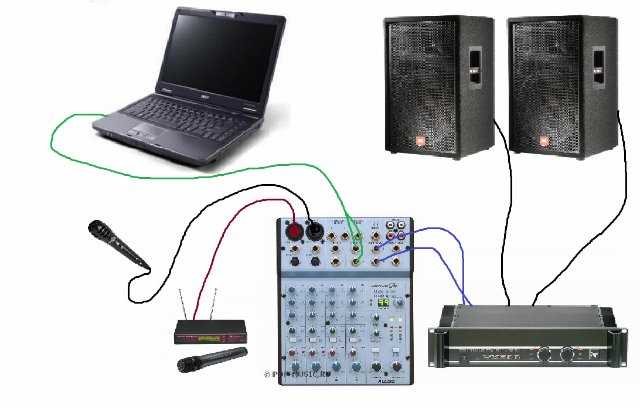

Как подключить микшер к усилителю и колонкам

Связка микшера, усилителя и акустических систем строится вокруг корректной передачи линейного сигнала. Большинство микшеров выдают уровень Line (+4 dBu или −10 dBV) через разъёмы XLR, TRS 6,3 мм или RCA. Усилитель мощности принимает именно такой сигнал, поэтому подключение всегда выполняется от Main Out или Control Room Out, а не от выходов для наушников или мониторных шин.

Тип кабеля напрямую влияет на устойчивость к наводкам. При длине линии более 3 метров предпочтителен балансный тракт XLR–XLR или TRS–XLR, так как он снижает уровень помех от электросети и осветительного оборудования. Небалансные соединения RCA или TS допустимы только на коротких дистанциях и в условиях минимального электромагнитного фона.

После усилителя сигнал подаётся на пассивные колонки по акустическому кабелю с сечением не менее 2×1,5 мм² при мощности до 500 Вт и длине до 10 метров. Использование инструментальных или микрофонных кабелей на этом участке приводит к перегреву и потере уровня. Активные колонки подключаются иначе: усилитель в них уже встроен, поэтому сигнал поступает напрямую с микшера на линейный вход каждой акустической системы.

Перед подачей питания все регуляторы громкости устанавливаются в минимальное положение. Сначала включается микшер, затем усилитель или активные колонки; выключение выполняется в обратном порядке. Такая последовательность снижает риск импульсных бросков, которые способны повредить динамики и выходные каскады оборудования.

Какие выходы микшера подходят для передачи сигнала на усилитель

Для подключения усилителя используются только линейные выходы микшера, рассчитанные на передачу сигнала уровня Line. Основной вариант – Main Out (Master Output), который передаёт суммарный стереосигнал со всех каналов. Этот выход присутствует на большинстве микшеров и обычно реализован на разъёмах XLR или TRS 6,3 мм.

Если усилитель установлен отдельно от фронтального тракта, допускается использование выхода Control Room Out. Он дублирует основной микс, но имеет независимый регулятор громкости, что удобно при раздельном управлении уровнем в зале и на сцене. По электрическим параметрам этот выход также соответствует линейному уровню.

Выходы Aux Send могут применяться для подключения усилителя только в особых случаях, например, при формировании отдельной зоны озвучивания. Важно учитывать, что Aux может быть pre-fader или post-fader, а уровень сигнала регулируется индивидуально для каждого канала, что меняет логику управления громкостью.

Выходы для наушников (Phones) и разъёмы Insert не предназначены для подключения усилителя. Выход наушников имеет повышенный уровень и собственный усилительный каскад, а Insert передаёт сигнал без согласования по уровню и сопротивлению, что приводит к искажению и перегрузке входа усилителя.

При наличии выбора между балансным и небалансным выходом предпочтение отдаётся балансному. Он передаёт сигнал уровня +4 dBu, совместим с большинством усилителей мощности и сохраняет стабильность сигнала при прокладке кабеля на значительное расстояние.

Выбор типа кабеля между микшером и усилителем мощности

Соединение микшера с усилителем выполняется только линейным сигнальным кабелем. Акустические и инструментальные кабели для этой задачи не подходят из-за несоответствия сопротивления и конструкции. Основные варианты – XLR, TRS 6,3 мм и RCA, выбор зависит от разъёмов на обоих устройствах и условий прокладки.

При наличии балансных выходов на микшере и балансных входов на усилителе используется кабель XLR–XLR или TRS–XLR. Балансная линия передаёт сигнал уровня +4 dBu и подавляет синфазные помехи, что особенно важно при длине кабеля более 3–5 метров или при прокладке рядом с силовыми линиями.

Небалансные кабели RCA или TS 6,3 мм допустимы только при короткой дистанции, как правило до 2 метров. Они передают сигнал уровня −10 dBV и чувствительны к электромагнитным наводкам, поэтому в концертных и стационарных системах используются ограниченно.

Качество кабеля определяется не брендом, а конструкцией: плотная экранирующая оплётка, медные проводники без алюминиевого напыления, надёжная пайка разъёмов. Для балансных линий применяется двухжильный экранированный кабель, для небалансных – одножильный с общим экраном.

Использование переходников допускается только при отсутствии прямого кабеля нужного типа. Связки из нескольких адаптеров увеличивают контактное сопротивление и риск обрыва сигнала, поэтому для постоянной инсталляции предпочтителен кабель с нужными разъёмами на концах.

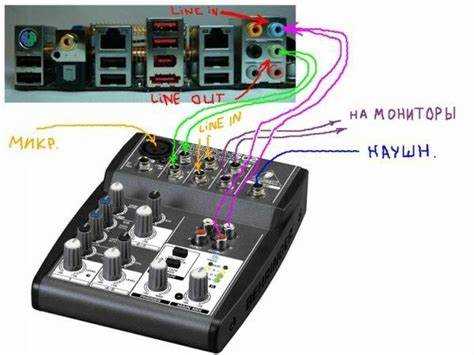

Разница между балансным и небалансным подключением в реальной схеме

Балансное подключение использует три проводника: «горячий» сигнал, инвертированный сигнал и землю. На входе усилителя инвертированная копия разворачивается по фазе, после чего оба сигнала суммируются. Помехи, наведённые по пути, присутствуют в одинаковой фазе на обоих проводниках и при суммировании подавляются. На практике это даёт стабильный уровень сигнала при длине линии 10–30 метров.

Небалансное подключение работает по схеме «сигнал + земля» и не компенсирует наводки. Любой электромагнитный шум от диммеров, силовых кабелей или трансформаторов напрямую попадает в аудиотракт. При длине кабеля более 2–3 метров риск фона 50 Гц и высокочастотных помех заметно возрастает.

В реальной системе балансный выход микшера обычно имеет уровень +4 dBu и низкое выходное сопротивление, что согласуется с входами усилителей мощности. Небалансные выходы чаще работают на уровне −10 dBV и рассчитаны на бытовые или компактные устройства, а не на стационарные или концертные усилители.

Если микшер имеет балансный выход, а усилитель – только небалансный вход, используется переходной кабель с правильной распайкой, а не пассивный адаптер. В таком случае инвертированная линия корректно «гасится», а уровень сигнала остаётся в допустимых пределах.

При выборе между двумя схемами приоритет всегда отдаётся балансной, если это позволяет оборудование. Небалансное соединение оправдано только при коротком кабеле и отсутствии источников помех в непосредственной близости.

Как правильно подключить усилитель к пассивным колонкам

Пассивные колонки подключаются только к выходам усилителя мощности, а не напрямую к микшеру. Для соединения используется акустический кабель с двумя жилами, рассчитанный на передачу высокого тока. Применение микрофонных или инструментальных кабелей недопустимо из-за тонких проводников и отсутствия нужного сечения.

Сечение кабеля выбирается по мощности усилителя и длине линии. При недостаточном сечении растёт сопротивление, снижается уровень сигнала и увеличивается нагрев. Для стандартных концертных и стационарных систем применяются значения, приведённые ниже.

Подключение выполняется через разъёмы Speakon или клеммы «+ / −». При использовании Speakon соблюдается распайка 1+ и 1−, если усилитель и колонка работают в стандартном режиме. Несоответствие полярности между каналами приводит к частичному взаимному гашению низких частот.

Номинальное сопротивление колонок должно соответствовать допустимой нагрузке усилителя. Например, при минимально разрешённых 4 Ом на канал нельзя подключать две 4-омные колонки параллельно. Перед подключением проверяется режим работы усилителя: стерео, параллель или мост, так как схема коммутации меняется.

Все соединения выполняются при выключенном питании. После подключения сначала включается усилитель без сигнала, затем подаётся звук с микшера с минимального уровня, что позволяет сразу заметить ошибки коммутации без риска для динамиков.

Подключение активных колонок напрямую к микшеру без усилителя

Активные колонки имеют встроенный усилитель, поэтому внешний усилитель мощности не используется. Сигнал подаётся напрямую с линейных выходов микшера на входы каждой колонки. Для стереосистемы требуется два независимых канала: левый и правый.

Подключение выполняется по следующей схеме:

1. Выходы Main Out L/R микшера соединяются с входами активных колонок.
2. Используются балансные кабели XLR–XLR или TRS–XLR при их наличии.
3. Регуляторы входной чувствительности на колонках устанавливаются в минимальное положение.

При выборе типа кабеля учитываются разъёмы и длина линии:

• XLR – предпочтителен для расстояний более 3 метров.
• TRS 6,3 мм – подходит при балансной поддержке на обоих устройствах.
• RCA – допустим только при коротком соединении и отсутствии источников помех.

Если используется одна активная колонка, подключение выполняется к левому выходу микшера или через суммирование стереосигнала в настройках. При использовании сабвуфера с выходами Link или Thru сигнал сначала подаётся на сабвуфер, затем передаётся на сателлиты.

Последовательность включения оборудования следующая:

1. Включается микшер без поданного сигнала.
2. Включаются активные колонки.
3. Громкость поднимается сначала на микшере, затем при необходимости на колонках.

Такой порядок снижает риск импульсных перегрузок и упрощает контроль уровня на каждом этапе тракта.

Настройка уровней громкости на микшере и усилителе перед включением

Перед включением оборудования все регуляторы громкости устанавливаются на минимальные значения. Это предотвращает резкие перегрузки динамиков и выходных каскадов усилителя. На микшере следует проверить положение Main Mix и Channel Fader каждого канала, а также уровень посылов на Aux Send при использовании дополнительных линий.

На усилителе уровень входного сигнала (Gain/Input) устанавливается в минимальное положение. Если усилитель имеет переключатель чувствительности (Line/High), выбирается режим Line для согласования с выходом микшера.

После подачи питания рекомендуется поднять громкость постепенно:

1. Сначала довести уровень микшера до среднего положения, ориентируясь на индикаторы Peak/Clip.
2. Постепенно увеличить регулятор входного уровня на усилителе до достижения требуемого выходного сигнала.
3. При необходимости подкорректировать отдельные каналы микшера для балансировки громкости между источниками.

Для активных колонок порядок аналогичен: регулятор чувствительности на колонке устанавливается в минимальное положение, затем микшер постепенно увеличивает сигнал до нужного уровня. Такой подход позволяет избежать перегрузки и сохранить линейность звучания на всех стадиях тракта.

Порядок включения и выключения оборудования без риска повреждений

Правильная последовательность включения и выключения предотвращает импульсные перегрузки на динамиках и выходных каскадах усилителя. Сначала проверяются все соединения и регуляторы громкости на минимальном уровне.

Пошаговый порядок включения:

1. Включается микшер без поданного аудиосигнала.
2. Включаются усилители мощности или активные колонки.
3. Постепенно увеличивается уровень громкости на микшере до нужного значения.
4. При необходимости регулируется входной уровень на усилителе или активных колонках.

Пошаговый порядок выключения выполняется в обратном порядке:

1. Сначала уменьшается громкость на микшере до минимального уровня.
2. Выключаются усилители мощности или активные колонки.
3. В последнюю очередь выключается микшер.

Для систем с сабвуферами важно включать и выключать сабвуфер синхронно с основной акустикой, чтобы избежать резких низкочастотных импульсов. Такой порядок сохраняет долговечность динамиков и стабилизирует работу усилительных каскадов.

Типичные ошибки при соединении микшера, усилителя и акустики

Неправильное подключение оборудования приводит к искажению сигнала, перегреву усилителя и повреждению динамиков. Наиболее часто встречаются следующие ошибки:

• Использование выходов Phones или Insert микшера для подключения усилителя. Эти линии не предназначены для линейного сигнала и вызывают искажения.
• Подключение пассивных колонок к микшеру напрямую без усилителя. Это перегружает выход микшера и может повредить его выходной каскад.
• Неправильная полярность подключения колонок («+» к «−»). Приводит к фазовому сдвигу и снижению низких частот при работе нескольких динамиков.
• Использование кабелей с недостаточным сечением. При высокой мощности усилителя растёт сопротивление, увеличивается нагрев, падает уровень сигнала.
• Соединение балансного выхода с небалансным входом без корректного переходника. Может возникнуть шум или резкое снижение громкости.
• Смешивание уровней +4 dBu и −10 dBV без соответствующего согласования. Результат – перегрузка усилителя или слишком слабый сигнал на колонках.
• Нарушение порядка включения и выключения оборудования. Резкие импульсы повреждают динамики и выходные каскады усилителя.

Для предотвращения этих ошибок рекомендуется заранее проверять типы выходов и входов, соблюдать полярность, использовать кабели соответствующего сечения и следовать правильной последовательности включения.

Вопрос-ответ:

Можно ли подключить пассивные колонки напрямую к микшеру без усилителя?

Нет, пассивные колонки требуют усилителя мощности. Подключение напрямую перегружает выход микшера, вызывает искажения и может повредить его выходной каскад. Для передачи сигнала используется линейный выход микшера на вход усилителя, а уже от усилителя сигнал подаётся на пассивные колонки через акустический кабель подходящего сечения.

Какой кабель выбрать между микшером и усилителем, если длина линии составляет 10 метров?

Для линии длиной 10 метров предпочтительно использовать балансный кабель XLR–XLR или TRS–XLR. Балансная схема снижает влияние наводок от электросети и освещения. Небалансные кабели RCA или TS допустимы только на коротких отрезках до 2–3 метров, иначе увеличивается шум и вероятность потери уровня сигнала.

Как правильно согласовать уровни громкости на микшере и усилителе перед включением системы?

Сначала устанавливаются минимальные значения всех регуляторов громкости на микшере и усилителе. Затем включается микшер без поданного сигнала, после чего включается усилитель. После включения сигнал постепенно увеличивается на микшере, ориентируясь на индикаторы перегрузки, а при необходимости корректируется входной уровень на усилителе. Такой подход защищает динамики и выходные каскады от импульсных перегрузок.

В чем разница между балансным и небалансным подключением при соединении микшера с усилителем?

Балансное подключение использует три проводника: «горячий», инвертированный и землю. Суммирование сигналов на входе усилителя подавляет наведённые помехи, что особенно заметно при длине кабеля более 5 метров. Небалансное подключение использует только проводник и землю, и любые наводки напрямую поступают в усилитель. Балансная схема также обеспечивает согласование уровней +4 dBu, а небалансная чаще передаёт сигнал −10 dBV, рассчитанный на бытовые устройства.

Какие ошибки чаще всего встречаются при подключении микшера, усилителя и акустики?

Типичные ошибки включают: использование выхода наушников или Insert для подключения усилителя, прямое подключение пассивных колонок к микшеру, неправильную полярность колонок, использование кабелей с недостаточным сечением, смешивание разных уровней сигнала без согласования, подключение балансного выхода к небалансному входу без переходника, нарушение порядка включения и выключения. Все эти ошибки вызывают искажения, шум или перегрев оборудования.

Можно ли использовать один кабель для подключения нескольких пассивных колонок к усилителю?

Да, несколько колонок можно подключать к одному усилителю, но важно учитывать суммарное сопротивление нагрузки. Например, две колонки 8 Ом параллельно создадут сопротивление 4 Ом. Усилитель должен поддерживать такое сопротивление, иначе возрастает риск перегрева и повреждения выходного каскада. При параллельном подключении используется акустический кабель с соответствующим сечением, чтобы ток, протекающий к каждой колонке, не вызывал падения уровня сигнала.

Каким образом регулировать громкость на активных колонках при подключении к микшеру?

При подключении активных колонок к микшеру громкость регулируется двумя способами: на выходе микшера и на входе колонки. Сначала регулятор на колонке устанавливается в минимальное положение. Затем на микшере постепенно увеличивается сигнал, контролируя индикаторы перегрузки. После достижения комфортного уровня можно при необходимости подкорректировать входной регулятор колонки для точной балансировки звука, не создавая искажений и перегрузки усилителя внутри колонки.
