Емкость диода на что влияет

Емкость диода – это физический параметр, определяющий способность p-n перехода накапливать электрический заряд. Она измеряется в пикофарадах и напрямую связана с геометрией кристалла, уровнем легирования и приложенным напряжением. Чем больше площадь перехода и концентрация примесей, тем выше емкость, а значит, тем заметнее влияние на быстродействие схемы.

При подаче обратного напряжения емкость диода уменьшается, поскольку расширяется обеднённый слой. Это свойство используется в варикапах – диодах с управляемой емкостью, применяемых в генераторах и тюнерах. В выпрямительных и импульсных диодах наоборот стремятся снизить емкость, чтобы уменьшить время восстановления и потери на переключение.

На практике значение емкости определяет частотный диапазон, в котором диод работает без искажений. Для высокочастотных схем выбирают диоды с емкостью не выше нескольких пикофарад, а в низкочастотных выпрямителях этот параметр не играет ключевой роли. Зная зависимость емкости от напряжения и типа диода, можно точнее подобрать компонент под конкретное применение.

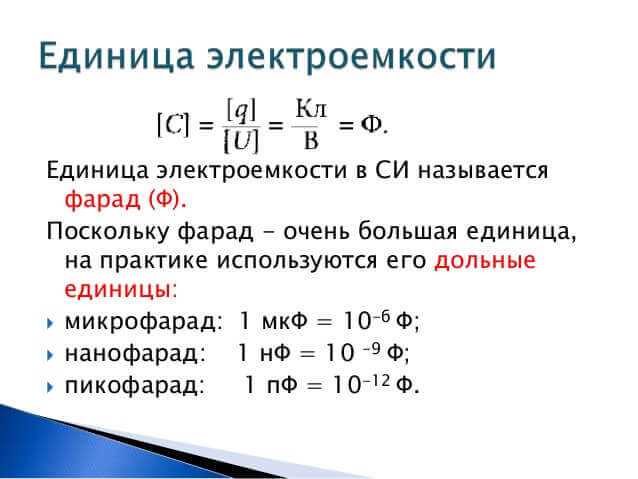

Что такое емкость диода и почему она возникает

Основные причины возникновения емкости:

• Ширина обеднённого слоя. Чем она больше, тем меньше емкость. При увеличении обратного напряжения слой расширяется, а емкость уменьшается.
• Площадь p-n перехода. Большая площадь контакта повышает емкость, так как растёт количество накопленного заряда при тех же условиях.
• Концентрация примесей. Более сильное легирование снижает ширину обеднённого слоя и увеличивает емкость, что характерно для диодов, рассчитанных на малые напряжения.

Различают два основных типа емкости:

1. Переходная емкость – возникает при обратном смещении и зависит от напряжения. Используется в варикапах для настройки частоты.
2. Диффузионная емкость – проявляется при прямом смещении и связана с накоплением неосновных носителей заряда. Влияет на быстродействие выпрямительных и импульсных диодов.

Понимание природы емкости позволяет учитывать её влияние при проектировании схем, где важны частота, скорость переключения и стабильность параметров.

Влияние переходной емкости p-n перехода на характеристики диода

Переходная емкость p-n перехода определяет, как диод реагирует на изменение напряжения и частоты сигнала. Она особенно заметна при работе на высоких частотах, где влияет на скорость переключения и искажение формы сигнала. Чем больше переходная емкость, тем больше времени требуется для перезарядки перехода при изменении полярности.

Основные эффекты, вызванные переходной емкостью:

• Снижение быстродействия. Высокая емкость увеличивает задержку при переключении диода из проводящего состояния в запертое. Это критично для импульсных и СВЧ-схем.
• Изменение амплитудно-частотной характеристики. При росте частоты емкость образует реактивное сопротивление, которое ограничивает пропускание сигнала и вызывает фазовые сдвиги.
• Паразитные потери. В схемах с резонансными контурами переходная емкость изменяет добротность и частоту настройки, что требует компенсации дополнительными элементами.

Для снижения влияния переходной емкости применяют:

1. Диоды с малой площадью p-n перехода и низким уровнем легирования.
2. Схемные решения с последовательным включением резисторов или компенсирующих конденсаторов.
3. Использование специализированных диодов – варикапов или высокочастотных импульсных моделей.

При проектировании важно учитывать, что емкость обратно пропорциональна корню из приложенного обратного напряжения. Поэтому повышение напряжения смещения уменьшает емкость и улучшает частотные свойства диода.

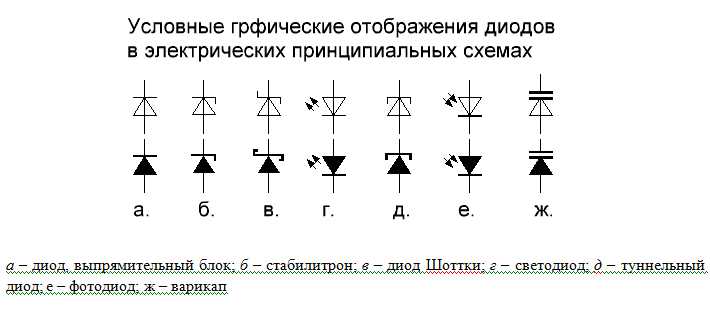

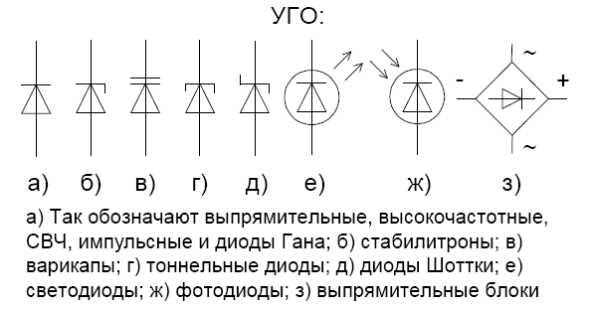

Как тип диода влияет на его емкость

Емкость диода напрямую зависит от конструкции, технологии изготовления и назначения прибора. Разные типы диодов имеют отличия в структуре p-n перехода, уровне легирования и площади контакта, что определяет диапазон их емкостей и поведение в цепи.

Основные типы диодов и их особенности:

• Выпрямительные диоды. Имеют большую площадь перехода и высокую емкость – от десятков до сотен пикофарад. Это делает их пригодными для низкочастотных схем, но ограничивает применение в импульсных и высокочастотных устройствах.
• Импульсные и быстродействующие диоды. Конструируются с уменьшенной площадью p-n перехода и малым уровнем легирования, что снижает емкость до единиц пикофарад. Благодаря этому они применяются в схемах переключения и преобразователях.
• Шоттки-диоды. Имеют металл-полупроводниковый барьер вместо классического p-n перехода, поэтому их емкость меньше и почти не зависит от напряжения. Это обеспечивает высокую скорость переключения.
• Варикапы. Создаются специально для работы с изменяемой переходной емкостью. При изменении обратного напряжения емкость изменяется в несколько раз, что используется для настройки частоты генераторов и фильтров.
• Стабилитроны. При работе на обратном напряжении их емкость остаётся сравнительно высокой и меняется незначительно, что важно для стабильной работы при стабилизации напряжения.

При выборе диода для конкретной схемы учитывают не только рабочее напряжение и ток, но и тип прибора, поскольку его емкость влияет на частотный диапазон, уровень потерь и форму сигнала в переходных процессах.

Зависимость емкости диода от обратного напряжения

Емкость диода при обратном смещении определяется шириной обеднённого слоя p-n перехода. При увеличении обратного напряжения этот слой расширяется, расстояние между зарядами возрастает, и емкость уменьшается. Такое поведение аналогично изменению емкости плоского конденсатора при увеличении расстояния между обкладками.

Зависимость можно описать выражением C = C₀ / √(1 + U/U₀), где C₀ – начальная емкость при нулевом напряжении, U – приложенное обратное напряжение, U₀ – характерное напряжение, зависящее от типа перехода. Эта формула отражает нелинейное изменение емкости и используется при расчётах варикапов и высокочастотных цепей.

Практические наблюдения показывают:

• При напряжении менее 1 В емкость меняется незначительно, что характерно для маломощных диодов.
• В диапазоне 1–20 В зависимость становится выраженной – емкость может уменьшаться в 2–5 раз.
• Для варикапов диапазон изменения достигает 10–15 раз, что используется для плавной перестройки частоты.

При проектировании схем на высоких частотах следует учитывать, что изменение емкости с напряжением приводит к смещению резонансных частот и фазовых характеристик. Для стабильных фильтров и выпрямителей предпочтительны диоды с минимальной зависимостью емкости от напряжения, а для тюнеров и генераторов – варикапы с выраженной нелинейностью.

Как частота сигнала влияет на работу диода с разной емкостью

Реактивное сопротивление перехода вычисляется по формуле Xc = 1 / (2πfC), где f – частота сигнала, C – емкость диода. Чем выше частота или емкость, тем меньше Xc, а значит, тем сильнее влияние емкостной составляющей на сигнал.

Для высокочастотных устройств выбирают диоды с минимальной емкостью и коротким временем обратного восстановления. В низкочастотных схемах допускаются диоды с большой емкостью, так как влияние реактивных эффектов там несущественно. При проектировании фильтров и смесителей важно учитывать, что емкость вместе с паразитными индуктивностями формирует частотную зависимость, влияющую на точность и стабильность работы цепи.

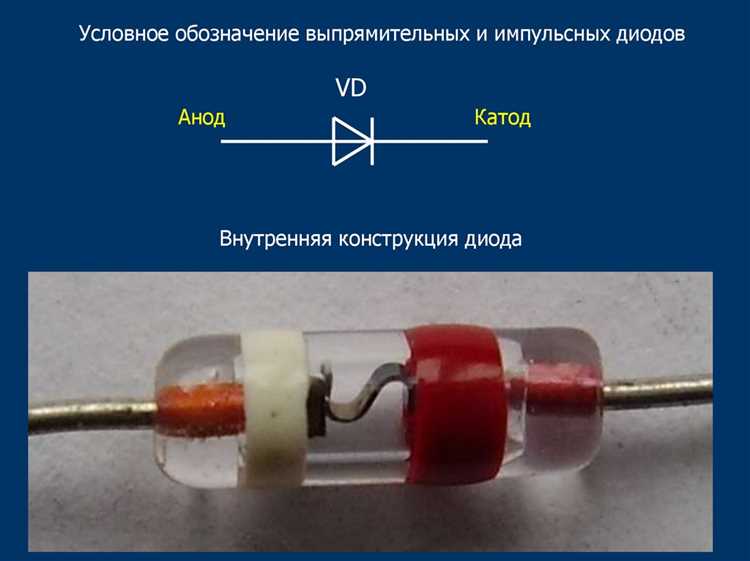

Методы измерения емкости диодов в домашних условиях и лаборатории

Измерение емкости диода позволяет оценить его влияние на работу схемы, особенно в высокочастотных и импульсных приложениях. Существуют методы, доступные для домашних условий, и более точные лабораторные методы.

Домашние методы:

• Мультиметр с функцией измерения емкости. Простейший способ: подключить диод к прибору и снять значение емкости. Рекомендуется измерять при обратном смещении 1–5 В для стабильных результатов.
• RC-метод. Подключается известный резистор последовательно с диодом и конденсатором. Измеряется время заряда-разряда через осциллограф или секундомер. Емкость вычисляется по формуле C = t / (R ln2), где t – время до половинного напряжения.

Лабораторные методы:

• Импедансный анализатор. Позволяет получить зависимость емкости от частоты и обратного напряжения с точностью до сотых пикофарада.
• LC-метод. Включение диода в резонансный контур и измерение резонансной частоты позволяет определить переходную емкость по формуле C = 1 / (4π²f²L), где L – индуктивность, f – резонансная частота.
• Варикап-тестер. Используется для диодов с изменяемой емкостью, позволяет получить зависимость емкости от обратного напряжения.

Для точных измерений рекомендуется использовать лабораторное оборудование, так как емкость диода сильно зависит от напряжения и частоты. В домашних условиях методы дают ориентировочные значения, достаточные для подбора диодов в низкочастотные и простые схемы.

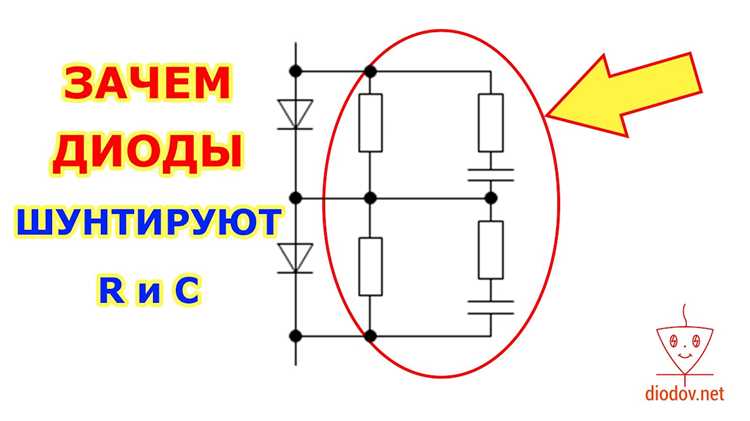

Влияние емкости диода на параметры высокочастотных схем

В высокочастотных схемах даже небольшая емкость диода может существенно изменить параметры цепи. Она влияет на скорость переключения, частотные характеристики и форму сигнала. При частотах выше нескольких мегагерц реактивное сопротивление перехода Xc = 1 / (2πfC) становится сопоставимым с сопротивлением нагрузки, что приводит к потере амплитуды и сдвигу фазы.

Эффекты емкости в конкретных схемах:

• СВЧ-микросхемы и смесители. Большая емкость диода снижает точность частоты, вызывает искажения и уменьшает коэффициент передачи.
• Импульсные генераторы. Емкость замедляет фронты импульсов, увеличивая время восстановления и изменяя форму сигналов.
• Резонансные контуры. Паразитная емкость диодов изменяет резонансную частоту и добротность, что требует точной компенсации индуктивностью или дополнительными конденсаторами.

Рекомендации по проектированию:

• Использовать диоды с минимальной емкостью – Шоттки или высокочастотные импульсные модели.
• При необходимости варьировать емкость применять варикапы с управляемым обратным смещением.
• Учитывать зависимость емкости от обратного напряжения, чтобы правильно настроить фильтры и генераторы.

Контроль и расчет емкости позволяет оптимизировать высокочастотные цепи, повысить точность частоты и уменьшить потери сигнала.

Как выбрать диод с подходящей емкостью для конкретной схемы

Выбор диода по емкости зависит от назначения схемы и диапазона рабочих частот. Для низкочастотных выпрямителей и источников питания емкость не оказывает заметного влияния, поэтому допускаются диоды с емкостью до сотен пикофарад. Для высокочастотных и импульсных цепей критично минимизировать емкость, чтобы избежать искажений и задержек.

Основные критерии выбора:

• Рабочая частота. Для сигналов выше 1 МГц рекомендуются диоды с емкостью 1–10 пФ. Для СВЧ-приложений – до 2 пФ, желательно использовать Шоттки или специализированные высокочастотные диоды.
• Уровень обратного напряжения. В схемах с высоким обратным смещением следует учитывать уменьшение емкости с ростом напряжения, чтобы диод оставался стабильным при изменении условий.
• Тип диода. Варикапы применяют там, где требуется управляемая емкость, стабилитроны – при стабилизации напряжения, импульсные диоды – для быстрого переключения.
• Форма сигнала и время восстановления. Диоды с большой емкостью замедляют фронты импульсов и увеличивают время восстановления, что критично для цифровых и импульсных схем.

Перед выбором рекомендуется проверить даташит на графики емкость–напряжение и время восстановления, чтобы убедиться, что параметры диода соответствуют требованиям конкретной схемы. Это позволяет избежать ошибок при работе на высоких частотах и сохранить точность сигналов.

Вопрос-ответ:

Что такое емкость диода и почему она возникает?

Емкость диода — это свойство p-n перехода накапливать заряд при изменении приложенного напряжения. Она возникает из-за обеднённого слоя, который действует как диэлектрик между зонами с разной проводимостью. Чем шире слой, тем меньше емкость, а чем выше концентрация примесей и площадь перехода, тем больше емкость. Понимание этого помогает оценивать скорость переключения диода и его влияние на сигнал.

Как тип диода влияет на его емкость?

Разные типы диодов имеют разные конструкции и площади p-n перехода, что определяет их емкость. Выпрямительные диоды обычно имеют большую емкость, импульсные — меньшую, а Шоттки — минимальную и почти не зависят от напряжения. Варикапы созданы специально для изменения емкости при изменении обратного напряжения. Выбор типа диода зависит от частоты сигнала и требований к скорости переключения.

Почему емкость диода зависит от обратного напряжения?

При обратном смещении обеднённый слой расширяется, увеличивая расстояние между зарядами, и емкость уменьшается. Это поведение нелинейное и описывается формулой C = C₀ / √(1 + U/U₀), где C₀ — начальная емкость, U — приложенное напряжение, U₀ — характерное напряжение перехода. Такой эффект используют в варикапах для настройки частоты генераторов и фильтров.

Как частота сигнала влияет на работу диода с разной емкостью?

Чем выше частота, тем заметнее влияние емкости диода на форму и фазу сигнала. Реактивное сопротивление Xc = 1 / (2πfC) уменьшается с ростом частоты или емкости, что позволяет переменному току частично проходить через диод. Для низких частот емкость почти не влияет, а для высоких и СВЧ-сигналов требуется минимальная емкость и короткое время восстановления, чтобы сигнал оставался чистым и без искажений.
