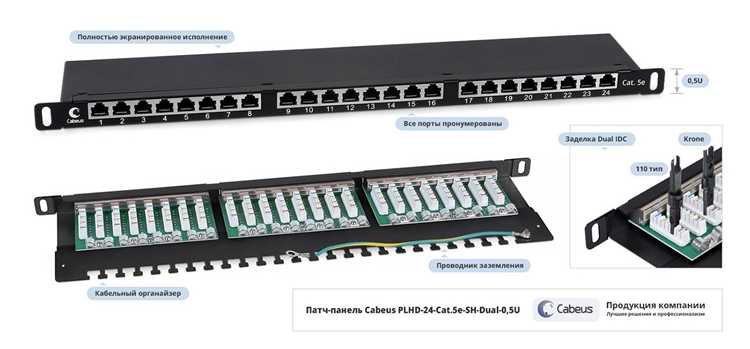

Зачем нужна патч панель если есть коммутатор

В современных офисных и дата-центровых сетях число портов коммутатора может достигать сотен. Без патч панели управление кабелями становится хаотичным: соединения трудно отслеживать, а при необходимости перенастройки или замены оборудования приходится отключать несколько рабочих устройств одновременно. Использование патч панели позволяет централизовать подключения и сократить время обслуживания до нескольких минут.

Патч панели помогают минимизировать риск повреждения портов коммутатора. Каждый раз, когда требуется изменить подключение, вместо прямого вмешательства в коммутатор кабель прокладывается через панель, что защищает дорогостоящее оборудование и снижает вероятность потери соединения на критичных узлах сети.

Еще одно преимущество – упрощение диагностики сети. С патч панелью легко идентифицировать проблемный сегмент: достаточно проверить соединения на панели без разрыва работы остальных подключений. В крупных сетях это экономит до 40% времени на поиск неисправностей и сокращает количество ошибок при перекоммутации кабелей.

При масштабировании сети патч панели позволяют добавлять новые порты коммутатора без полной перебивки кабелей. Это особенно важно для помещений с ограниченным пространством, где каждый кабель имеет фиксированный маршрут. Панель обеспечивает структурированное распределение и легко интегрируется с маркировкой портов, что ускоряет ввод нового оборудования в эксплуатацию.

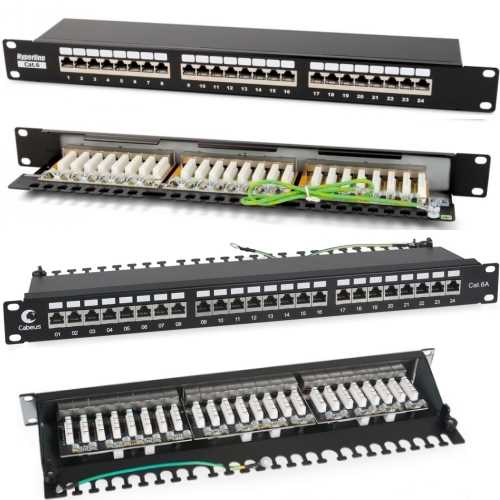

Организация кабельной структуры в серверной

В серверной с десятками и сотнями подключений прямое соединение кабелей к коммутаторам быстро приводит к запутанности и затрудняет обслуживание. Патч панель позволяет централизовать все подключения и структурировать кабельные трассы по рядам и уровням, облегчая идентификацию каждого сегмента.

Рекомендуется группировать кабели по типу соединения и скорости передачи данных. Например, для 10G и 1G портов использовать отдельные горизонтальные ряды на патч панели. Это снижает перекрестные помехи и ускоряет визуальную проверку подключений.

Для контроля и учета подключений удобно вести таблицу соответствия портов патч панели и коммутатора:

Маркировка кабелей и портов панели обязательна для быстрой идентификации. Для длинных трасс рекомендуется использовать цветовые коды: один цвет для серверов, другой для сетевых устройств и третий для резервных линий. Это снижает вероятность ошибок при подключении и ускоряет обслуживание оборудования.

Ускорение замены и перенастройки сетевых устройств

При прямом подключении кабелей к коммутатору замена устройства требует отключения всех соединений, что занимает от 20 до 40 минут для 48-портового коммутатора. Использование патч панели позволяет заранее проложить кабели к панели, а к коммутатору подключить короткими патч-кордами, сокращая время отключения до 5–10 минут.

Для перенастройки сетевого сегмента достаточно переподключить патч-корды на панели, не трогая длинные кабельные трассы. Это снижает риск повреждения кабеля и уменьшает количество ошибок при перекоммутации.

Рекомендуется вести актуальную карту соединений, где указаны порты патч панели, соответствующие порты коммутатора и тип подключения. При плановом обновлении оборудования карта позволяет заранее подготовить кабели, обеспечивая возможность замены без простоя критических серверов.

В больших дата-центрах стоит использовать горизонтальные патч-панели на каждом уровне коммутатора. Это упрощает замену блока коммутаторов или отдельных модулей: патч-корды легко перенести на новый коммутатор без перебивки всей кабельной системы.

Снижение нагрузки на порты коммутатора при ремонте

Прямое подключение всех кабелей к коммутатору увеличивает риск повреждения портов при частых ремонтах и заменах оборудования. Патч панель позволяет перераспределять соединения без вмешательства в коммутатор, снижая механическую нагрузку и вероятность выхода портов из строя.

Рекомендации по организации работы с патч панелью при ремонте:

• Использовать короткие патч-корды между панелью и коммутатором, чтобы минимизировать натяжение кабеля.
• Отмечать порты панели и соответствующие порты коммутатора, чтобы при ремонте не пришлось переподключать все соединения.
• Сохранять резервные патч-корды для быстрого замещения поврежденных линий.
• Проверять целостность кабелей и портов панели перед ремонтом, чтобы исключить дополнительное воздействие на коммутатор.

Применение этих подходов позволяет уменьшить риск выхода из строя коммутатора при каждом техническом вмешательстве. В крупных сетях это сокращает время простоя до 50% и снижает расходы на ремонт оборудования.

Упрощение тестирования и поиска неисправностей

При прямом подключении кабелей к коммутатору диагностика проблемного сегмента требует отключения нескольких рабочих линий, что увеличивает время простоя. Патч панель позволяет локализовать неисправность на уровне панели, не затрагивая остальные подключения.

Рекомендации для ускорения тестирования:

• Использовать маркировку портов на панели для быстрого определения соответствия кабеля и устройства.
• Применять тестеры кабелей непосредственно на панели, сокращая время проверки трасс до 30–50%.
• Разделять кабели по зонам и скорости передачи данных, чтобы при сбое легче выявлять проблемный сегмент.
• Вести актуальную таблицу соответствия портов панели и коммутатора с указанием назначений устройств.

Такой подход позволяет проводить локальную проверку, замену кабеля или временное переключение без отключения целого коммутатора. В крупных сетях это сокращает время поиска неисправности с нескольких часов до 15–20 минут.

Повышение безопасности физического подключения

Прямое подключение кабелей к коммутатору увеличивает риск случайного отключения или несанкционированного доступа к сети. Патч панель обеспечивает контроль за физическим подключением и упрощает организацию защищенного доступа к критичным линиям.

Рекомендации по повышению безопасности:

• Закрытые корпуса для патч панелей предотвращают случайное отключение кабелей и ограничивают доступ посторонним.
• Использование замков или маркировки портов обеспечивает учет и контроль подключения каждого кабеля.
• Группировка критичных сегментов на отдельные панели снижает риск влияния на рабочие линии при вмешательстве.
• Ведение документации с указанием ответственных за подключение лиц позволяет оперативно идентифицировать источник изменений в сети.

Применение этих мер снижает вероятность случайного обрыва соединений и упрощает мониторинг физической целостности сети, особенно в помещениях с высокой плотностью оборудования.

Сокращение времени на масштабирование сети

Добавление новых серверов или рабочих станций в сеть без патч панели требует перебивки длинных кабельных трасс и перенастройки коммутаторов, что занимает от нескольких часов до дня. Патч панель позволяет подключать новые устройства через короткие патч-корды, сохраняя существующую кабельную инфраструктуру.

Рекомендации для ускорения масштабирования:

• Выделять отдельные ряды на панели для будущих подключений, чтобы новые устройства можно было подключить без перенастройки существующих линий.
• Использовать цветовую маркировку для различных сегментов сети, чтобы сразу видеть доступные порты и минимизировать ошибки при подключении.
• Вести актуальную карту соответствия портов панели и коммутатора с указанием скорости и назначения соединений.
• Использовать модульные панели с возможностью расширения, чтобы новые порты можно было добавлять без демонтажа существующих.

Эти меры сокращают время ввода нового оборудования в эксплуатацию до 20–30 минут и снижают риск ошибок при расширении сети.

Вопрос-ответ:

Зачем использовать патч панель, если коммутатор и так имеет много портов?

Патч панель помогает структурировать кабельную систему и упрощает обслуживание сети. Прямое подключение всех кабелей к коммутатору приводит к запутанным трассам, сложностям при перенастройке и повышенному риску повреждения портов. Через панель можно централизованно управлять соединениями, быстро заменять или тестировать линии без вмешательства в коммутатор.

Как патч панель ускоряет замену оборудования в серверной?

С панелью все кабели заранее проложены к панели, а к коммутатору подключаются короткие патч-корды. При замене коммутатора или переключении серверов достаточно переподключить патч-корды на панели, не трогая длинные кабельные трассы. Это сокращает время отключения сети с десятков минут до нескольких минут и уменьшает риск ошибок.

Можно ли использовать патч панель для защиты портов коммутатора при частом ремонте?

Да. Патч панель снижает механическую нагрузку на порты коммутатора, так как все операции по подключению и отключению проводов происходят на панели, а не на коммутаторе. Использование коротких патч-кордов, маркировка портов и ведение документации помогают избежать случайного повреждения оборудования во время ремонта.

Как с помощью патч панели проще искать неисправности в сети?

Патч панель позволяет локализовать проблемный сегмент без отключения других подключений. С помощью маркировки портов и таблицы соответствия можно быстро определить, какой кабель и какой порт коммутатора участвует в неисправности. Тестеры кабелей подключаются к панели, что сокращает время поиска неисправности с нескольких часов до 15–20 минут.

Помогает ли патч панель при расширении сети и добавлении новых серверов?

Да. Панель позволяет заранее выделить ряды для новых подключений, а новые устройства подключаются через короткие патч-корды без перебивки существующих кабельных трасс. Использование цветовой маркировки и карты портов ускоряет ввод оборудования в эксплуатацию, а модульные панели дают возможность расширять сеть без демонтажа существующих соединений.

В чем преимущество использования патч панели при тестировании сети?

Патч панель позволяет локализовать проблемный кабель или сегмент без отключения остальных подключений. Благодаря маркировке портов и ведению таблицы соответствия можно быстро определить, какой кабель связан с конкретным устройством или портом коммутатора. Тестеры подключаются к панели, что ускоряет проверку линий и сокращает время простоя.

Как патч панель помогает снизить риск ошибок при расширении сети?

При добавлении новых серверов или рабочих станций патч панель позволяет подключать устройства через заранее подготовленные порты, не перебивая существующие кабельные трассы. Использование цветовой маркировки и карты портов помогает сразу определить свободные линии, а модульные панели дают возможность расширять сеть без демонтажа уже работающих подключений, что уменьшает вероятность ошибок при подключении.
