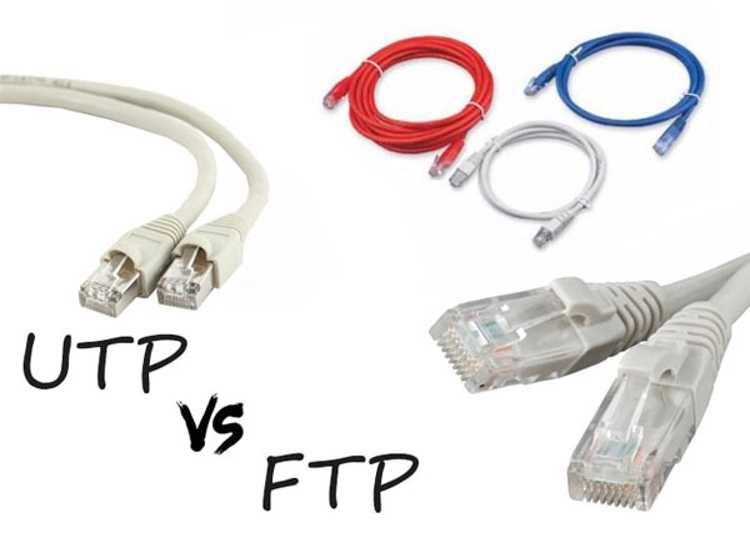

Кабель utp или ftp что лучше

Выбор правильного кабеля для сети напрямую влияет на стабильность передачи данных и скорость соединения. Кабель UTP (Unshielded Twisted Pair) состоит из витых пар без дополнительной экранировки и чаще используется в стандартных офисных и домашних сетях, где уровень электромагнитных помех низкий. Он легче и дешевле, но при длине более 50 метров чувствителен к внешним помехам.

Кабель FTP (Foiled Twisted Pair) имеет общую фольговую защиту для всех пар, что снижает влияние внешних электромагнитных помех и наводок от других кабелей. Это делает его предпочтительным для промышленных помещений, серверных комнат и сетей с высокой плотностью оборудования, где вероятность помех выше.

При выборе между UTP и FTP важно учитывать длину линии, расположение кабеля относительно силовых кабелей и критичность передачи данных. Для сетей до 100 метров в стандартных условиях достаточно UTP категории 5e или 6. Для линий, проходящих рядом с источниками помех, или для соединений в дата-центрах, рекомендуется использовать FTP категории 6 или выше.

Также стоит оценивать гибкость и удобство монтажа. UTP легче укладывать в кабель-каналы и стеновые конструкции, а FTP требует аккуратного разведения для сохранения экранирующего эффекта. Сравнение характеристик обоих типов позволяет сделать выбор, исходя из конкретных условий эксплуатации и бюджета проекта.

Структура и конструкция UTP кабеля

Кабель UTP состоит из четырех витых пар медных проводников диаметром 0,5–0,6 мм, каждая пара изолирована пластиковым покрытием. Витая структура уменьшает перекрестные наводки между парами, что позволяет поддерживать стабильную передачу данных на расстоянии до 100 метров без усилителей сигнала.

Внешняя оболочка UTP выполнена из ПВХ или LSZH (Low Smoke Zero Halogen), обеспечивая защиту от механических повреждений и минимизируя выделение токсичных газов при пожаре. В кабелях категорий 5e и 6 соблюдается точное чередование витых пар для соблюдения требований к сопротивлению и скорости передачи данных.

UTP кабель не имеет дополнительного экранирования, поэтому при монтаже важно избегать близкого расположения к силовым кабелям и источникам электромагнитных помех. Для простых офисных и домашних сетей такой кабель обеспечивает стабильную работу, снижая затраты на материалы и установку.

При прокладке рекомендуется поддерживать радиус изгиба не менее четырех диаметров кабеля и фиксировать его с шагом 30–50 см для сохранения геометрии витых пар и предотвращения деградации сигнала.

Особенности экранировки в FTP кабеле

Кабель FTP включает четыре витые пары проводников, окруженные общей фольговой оболочкой. Такая конструкция снижает воздействие внешних электромагнитных помех и предотвращает перекрестные наводки от соседних кабелей, что особенно важно в серверных и промышленных сетях.

Экранирующая фольга требует правильного заземления на обоих концах кабеля. Без заземления защитный эффект значительно снижается, и сигнал может подвергаться помехам. Для категорий 6 и выше фольга дополнительно уменьшает потери сигнала и поддерживает стабильную скорость передачи до 1 Гбит/с на 100 метров.

FTP кабель имеет более жесткую конструкцию по сравнению с UTP, поэтому при прокладке следует избегать чрезмерного изгиба и сильного давления. Радиус изгиба должен составлять не менее четырех диаметров кабеля для сохранения целостности экрана и стабильной передачи данных.

При выборе FTP для сетей с высокой плотностью оборудования рекомендуется учитывать совместимость с разъемами RJ-45 с поддержкой экранирования, чтобы полностью использовать преимущества фольгового слоя и снизить риск помех при монтаже в кабельных каналах.

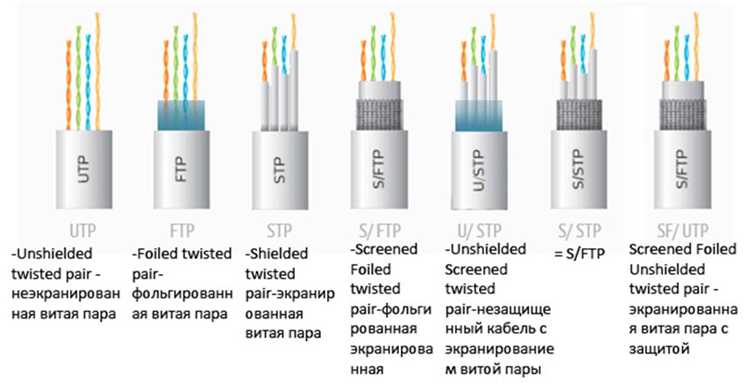

Сравнение устойчивости к помехам UTP и FTP

Устойчивость кабеля к электромагнитным помехам зависит от конструкции и наличия экранирования. Кабель UTP снижает помехи за счет витых пар, но не имеет дополнительной защиты, тогда как FTP использует фольговую оболочку для блокировки внешних наводок.

Для линий, проходящих рядом с силовыми кабелями или источниками электромагнитных полей, рекомендуется использовать FTP. Для домашних или офисных сетей без сильных помех достаточно UTP категории 5e или 6.

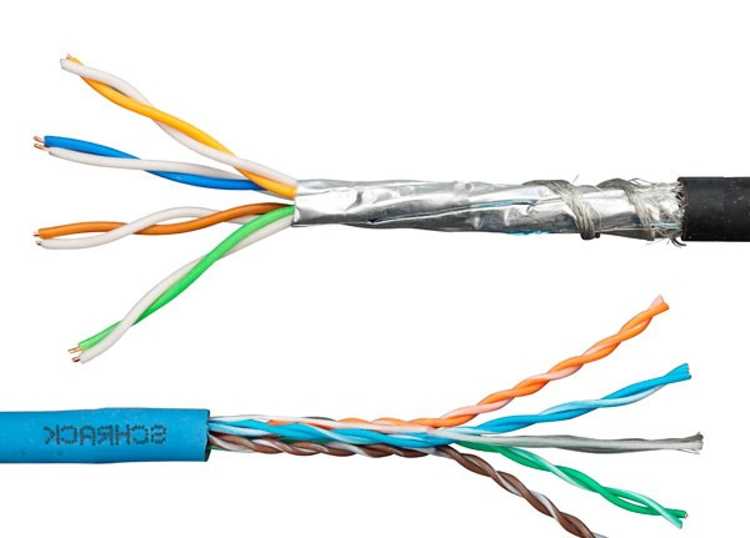

Влияние длины кабеля на качество сигнала

Длина кабеля напрямую влияет на потери сигнала и уровень шума в сети. Для кабелей UTP категории 5e и 6 максимальная длина сегмента составляет 100 метров. При превышении этого значения скорость передачи может снижаться, увеличиваются ошибки пакетов и задержки.

Кабель FTP с фольговой защитой сохраняет стабильность сигнала на тех же длинах, но его преимущества проявляются в условиях повышенных электромагнитных помех. Фольга минимизирует наводки, что позволяет сохранить скорость и целостность данных на линии до 100 метров.

Для длинных соединений свыше 100 метров рекомендуется использовать сетевые коммутаторы или повторители сигнала. При прокладке важно соблюдать прямолинейность кабеля и избегать сильных изгибов, чтобы не нарушить геометрию витых пар, которая критична для поддержания импеданса и снижения отражений сигнала.

Выбор между UTP и FTP должен учитывать не только длину линии, но и расположение кабеля рядом с силовыми трассами. Для длинных линий в помещениях с помехами FTP обеспечивает меньший уровень ошибок и более стабильную работу сети без необходимости дополнительного оборудования.

Применение UTP и FTP в домашних и офисных сетях

Кабель UTP широко используется для прокладки сетей в квартирах, небольших офисах и рабочих кабинетах. Он подходит для подключения компьютеров, принтеров, Wi-Fi точек доступа и IP-камер на расстоянии до 100 метров без значительных потерь сигнала. Для большинства домашних сетей достаточно категории 5e, а для офисов с интенсивным трафиком лучше использовать категорию 6.

Кабель FTP применяется в помещениях с повышенным уровнем электромагнитных помех, например, рядом с силовыми кабелями, промышленным оборудованием или серверными. Фольговая защита снижает перекрестные наводки и позволяет поддерживать стабильную скорость передачи данных до 1 Гбит/с на линии до 100 метров.

При планировании сети стоит учитывать плотность монтажа и маршруты прокладки. UTP проще укладывать в кабель-каналы и стеновые штробы, а FTP требует аккуратного разведения и заземления фольги для сохранения экранирующего эффекта. Для небольших домашних сетей FTP оправдан только при наличии сильных помех.

Выбор между UTP и FTP в офисных условиях зависит от критичности соединений. Для рабочих станций, где высокая нагрузка на сеть и важна стабильность, лучше использовать FTP, а для менее нагруженных сегментов сети допустим UTP.

Совместимость с сетевым оборудованием

UTP подходит для любых портов без ограничений по экранированию, что упрощает подключение и замену кабелей в стандартных офисных и домашних сетях. FTP необходимо подбирать с учетом категории кабеля и соответствующих разъемов, особенно для сетей категории 6 и выше, чтобы не возникало отражений и потерь сигнала.

При использовании FTP в серверных и дата-центрах рекомендуется проверять совместимость коммутаторов и патч-панелей с экранированными кабелями. Некоторые устройства требуют наличия контакта заземления на разъеме для сохранения экранирующего эффекта и предотвращения накопления помех.

Для смешанных сетей, где часть линий проходит в условиях низких помех, а часть рядом с силовыми кабелями, можно комбинировать UTP и FTP. Важно, чтобы соответствие категории кабеля и оборудования соблюдалось для поддержания требуемой скорости передачи и надежности соединений.

Стоимость и доступность кабелей на рынке

Цены на кабели UTP и FTP зависят от категории, длины и производителя. На рынке доступны следующие варианты:

• UTP категория 5e: наиболее дешевый вариант, цена за 100 метров составляет примерно 500–700 рублей. Широко представлен в магазинах и интернет-магазинах.
• UTP категория 6: чуть дороже, 700–1000 рублей за 100 метров, обеспечивает стабильную передачу данных до 1 Гбит/с.
• FTP категория 6: стоимость выше из-за фольговой защиты, 1200–1500 рублей за 100 метров. Требует специализированных разъемов и аккуратного монтажа.
• FTP категория 6a и выше: предназначен для сетей с высокой плотностью и скоростью передачи 10 Гбит/с, цена может превышать 2000 рублей за 100 метров.

Для домашнего использования и небольших офисов чаще выбирают UTP, так как его проще монтировать и он доступен практически в любой торговой сети. FTP оправдан при прокладке линий в условиях сильных помех или для критичных сегментов сети.

При закупке рекомендуется учитывать не только цену кабеля, но и стоимость разъемов, патч-панелей и монтажных работ, так как FTP требует дополнительного оборудования для полного использования экранирующих свойств.

Практические советы по выбору кабеля для конкретной сети

Выбор между UTP и FTP зависит от условий эксплуатации, длины линии и критичности передачи данных. Рекомендуется учитывать следующие моменты:

1. Оценка уровня помех: для помещений без сильных электромагнитных источников подходит UTP, для линий рядом с силовыми кабелями, промышленным оборудованием или серверными лучше использовать FTP.
2. Категория кабеля: для скоростей до 1 Гбит/с достаточно UTP 5e, для сетей с высокой нагрузкой и Gigabit Ethernet лучше использовать UTP или FTP категории 6. Для 10 Гбит/с стоит выбирать FTP 6a и выше.
3. Длина линии: до 100 метров можно использовать любой кабель соответствующей категории, для более длинных сегментов следует предусматривать коммутаторы, повторители или медиаконвертеры.
4. Монтаж и гибкость: UTP проще укладывать в каналы и стены, FTP требует аккуратного разведения и заземления для сохранения экранирующего эффекта.
5. Совместимость оборудования: FTP кабель должен использоваться с экранированными разъемами RJ-45, UTP подходит к стандартным портам без ограничений.
6. Бюджет и доступность: для ограниченного бюджета выбирают UTP, FTP оправдан при необходимости защиты от помех и в критичных сегментах сети.

Сочетание этих факторов позволяет выбрать кабель, который обеспечит стабильную работу сети и минимизирует риск ошибок передачи данных.

Вопрос-ответ:

В чем основное отличие кабелей UTP и FTP?

Кабель UTP (Unshielded Twisted Pair) не имеет экранирующей оплетки, что делает его более гибким и дешевым, но он хуже защищен от внешних электромагнитных помех. Кабель FTP (Foiled Twisted Pair) оснащен фольгированным экраном вокруг жил, что снижает уровень наводок и шумов при передаче данных, особенно в помещениях с большим количеством электротехники.

Какой кабель лучше использовать для офиса с большим количеством компьютеров?

Для офисов с многочисленными компьютерами и источниками помех предпочтительнее выбирать FTP. Экранирование снижает риск потери данных и ошибок передачи, особенно если кабели проходят рядом с силовыми проводами. UTP может работать нормально при небольших нагрузках и минимальном количестве внешних помех, но в условиях плотной сети стабильность FTP выше.

Есть ли разница в стоимости между UTP и FTP?

Да, UTP обычно дешевле FTP. Это связано с отсутствием экранирующей фольги и более простой конструкцией. Однако выбор следует делать, исходя из условий эксплуатации: дешевле UTP может обернуться проблемами с качеством связи, если кабель будет подвергаться сильным помехам.

Как экранирование кабеля FTP влияет на скорость передачи данных?

Экранирование FTP не увеличивает скорость передачи данных напрямую, но улучшает стабильность сигнала. Это важно для высокоскоростных сетей, где помехи могут вызвать повторные передачи и снижение фактической скорости. На практике это означает меньше сбоев и стабильную работу сетевого оборудования.

Можно ли использовать UTP вместо FTP в домашних условиях?

Да, для большинства домашних сетей UTP подойдет. Обычно в квартире или доме количество источников электромагнитных помех невелико, поэтому экранирование не критично. При этом кабель UTP проще прокладывать и он дешевле, что делает его удобным вариантом для домашних пользователей.

В каких случаях стоит выбирать кабель FTP вместо UTP?

Кабель FTP имеет фольгированное экранирование, которое защищает сигнал от внешних электромагнитных помех. Он полезен в помещениях с большим количеством техники, силовых кабелей или рядом с промышленным оборудованием. В таких условиях использование UTP может приводить к потере данных или снижению стабильности соединения, тогда как FTP сохраняет качество передачи сигнала даже на длинных участках сети.

Можно ли использовать UTP для домашней сети и чем это отличается от FTP?

Для большинства домашних сетей UTP подходит достаточно хорошо. Он легче и дешевле, его проще прокладывать за стенами или по полу. Отличие от FTP в том, что у него нет экранирования, поэтому при наличии сильных источников помех качество соединения может ухудшаться. В обычной квартире или доме UTP обеспечивает стабильное соединение без дополнительных мер защиты.
