Для чего пространство между обкладками конденсатора заполняется диэлектриком

Диэлектрик – это непроводящий материал, который помещается между обкладками конденсатора для изменения его электрических свойств. Материалы с высокой диэлектрической проницаемостью позволяют увеличить ёмкость конденсатора без увеличения его физических размеров. Например, керамический диэлектрик с ε≈1000 может в десятки раз повысить ёмкость по сравнению с воздухом или вакуумом.

Помимо увеличения ёмкости, диэлектрик определяет максимально допустимое рабочее напряжение. Тонкие слои стекла или полиэтилена выдерживают напряжение до нескольких сотен вольт на миллиметр толщины, тогда как воздух начинает ионизироваться при значительно меньших значениях. Выбор диэлектрика напрямую влияет на долговечность и стабильность работы конденсатора в цепи.

Материал диэлектрика также снижает утечки тока между обкладками. Полиэфирные и полипропиленовые плёнки демонстрируют сопротивление изоляции до 10¹³ Ом, что минимизирует потери энергии и нагрев при высоких частотах. В схемах постоянного тока это критично для точных измерительных приборов и источников питания.

Разные диэлектрики имеют специфические температурные характеристики. Керамика типа C0G сохраняет ёмкость с отклонением менее ±30 ppm/°C, тогда как электролиты могут изменять ёмкость на 20–30% при повышении температуры на 40–50 °C. Это важно учитывать при проектировании цепей с высокой точностью и стабильностью работы при нагреве.

Выбор диэлектрика зависит от назначения конденсатора. Для фильтров и импульсных схем используют керамику или полипропилен, для энергосберегающих цепей – электролиты с большим удельным запасом энергии. Конкретный подбор материала позволяет оптимизировать ёмкость, напряжение и долговечность устройства без увеличения габаритов.

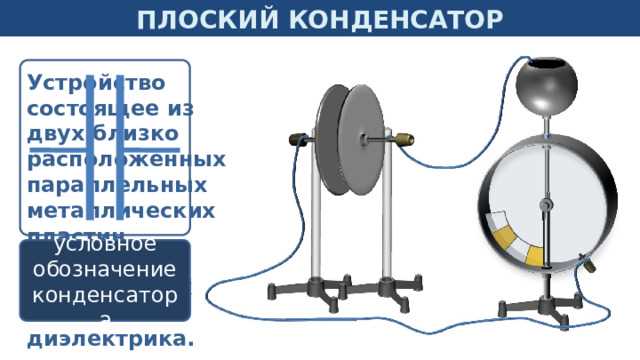

Как диэлектрик увеличивает ёмкость конденсатора

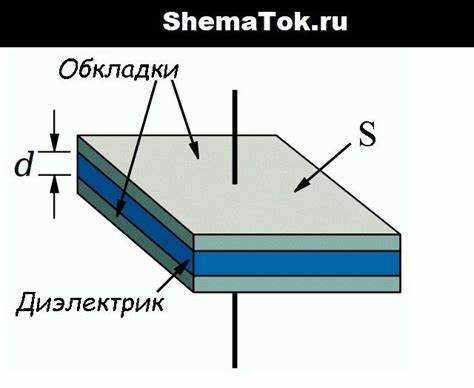

Ёмкость конденсатора определяется формулой C = ε·ε₀·S/d, где S – площадь обкладок, d – расстояние между ними, ε₀ – электрическая постоянная, а ε – диэлектрическая проницаемость материала между обкладками. Вставка диэлектрика с ε>1 повышает ёмкость пропорционально его значению. Например, керамический диэлектрик с ε≈100 увеличивает ёмкость в 100 раз по сравнению с воздухом.

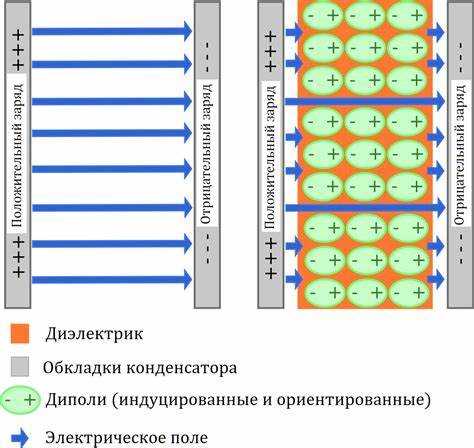

Диэлектрик уменьшает напряжённость электрического поля между обкладками при том же заряде. Это позволяет хранить больше заряда на одной и той же площади и толщине конденсатора. В практических схемах тонкие слои полипропиленовой плёнки с ε≈2,2 дают ёмкость 1–10 мкФ при напряжении 250–400 В без риска пробоя.

При выборе диэлектрика для увеличения ёмкости учитывают температуру и частотные характеристики. Керамика типа X7R с ε≈300 позволяет создавать компактные конденсаторы для импульсных схем, но ёмкость меняется на ±15% при изменении температуры. Для стабильно работающих фильтров лучше использовать диэлектрики C0G с ε≈10–100 и минимальной температурной зависимостью.

Для конденсаторов большой ёмкости на напряжение 400–600 В применяют слоистые диэлектрики. Каждое дополнительное тонкое слоёное включение увеличивает ёмкость без увеличения расстояния между обкладками. Такой подход снижает внутреннее сопротивление и уменьшает нагрев при высокочастотных импульсах.

Влияние диэлектрика на рабочее напряжение конденсатора

Рабочее напряжение конденсатора ограничено пробивным напряжением диэлектрика. Для диэлектрика с толщиной d и пробивным напряжением E_max рабочее напряжение U_max ≈ E_max·d. Полиэфирная плёнка выдерживает 150–250 В/мм, полипропиленовая – до 400 В/мм, керамика типа X7R – 100–300 В/мм в зависимости от толщины слоя. Выбор материала напрямую определяет предел безопасной работы.

Для повышения напряжения применяют многослойные конструкции. Каждый слой уменьшает электрическое поле на единицу толщины и снижает риск пробоя. Многослойные керамические конденсаторы (MLCC) на 100 В имеют 50–100 тонких слоёв по 5–10 мкм, что увеличивает надёжность при пиковых импульсах.

Ниже приведена таблица типичных диэлектриков и их пробивного напряжения на миллиметр:

При проектировании цепей для высокого напряжения рекомендуется выбирать диэлектрик с запасом 20–30 % по пробивному напряжению и использовать многослойные конструкции для распределения поля, что снижает риск пробоя и увеличивает срок службы конденсатора.

Роль диэлектрика в снижении утечек тока

Утечки тока через конденсатор зависят от сопротивления диэлектрика. Высокое сопротивление изоляции уменьшает ток утечки и сохраняет заряд дольше. Полиэфирные и полипропиленовые плёнки обеспечивают сопротивление до 10¹³ Ом при комнатной температуре, тогда как керамика X7R обычно 10⁹–10¹¹ Ом.

Утечки тока увеличиваются с температурой. Для полипропилена каждые 10 °C повышения температуры уменьшают сопротивление примерно в два раза. При выборе конденсатора для нагруженных или импульсных схем рекомендуется учитывать температурный коэффициент диэлектрика.

Для снижения утечек применяют многослойные диэлектрики и увеличенную толщину изоляционного слоя. Многослойный конденсатор из тонких плёнок с общей толщиной 0,1–0,5 мм может иметь ток утечки < 1 µA при 250 В, что критично для фильтров постоянного тока и схем хранения энергии.

Рекомендуется использовать диэлектрики с низкой диэлектрической потерей (tg δ) для цепей с высокой частотой. Полипропиленовые конденсаторы имеют tg δ < 0,0002, что минимизирует утечки и внутренний нагрев при частотах до 100 кГц.

Почему выбор материала диэлектрика важен для стабильности

Стабильность работы конденсатора зависит от свойств диэлектрика. Неправильный выбор материала приводит к изменению ёмкости, повышенным утечкам и снижению долговечности. Основные параметры, влияющие на стабильность:

• Температурная зависимость ёмкости: керамика X7R изменяет ёмкость на ±15% при температуре от -55 °C до +125 °C, а диэлектрик C0G сохраняет отклонение менее ±0,03%.
• Диэлектрические потери: tg δ отражает внутренние потери энергии. Полипропиленовые конденсаторы имеют tg δ < 0,0002, керамика X7R – 0,02–0,05.
• Влияние влажности: целлюлоза и некоторые плёнки поглощают влагу, что снижает сопротивление изоляции и увеличивает ток утечки.
• Стабильность при длительной нагрузке: электролитические конденсаторы теряют ёмкость на 20–30% за несколько лет, тогда как полипропиленовые сохраняют характеристики десятилетиями.

Для повышения стабильности в практических схемах рекомендуется:

1. Использовать диэлектрики с минимальной температурной зависимостью для точных фильтров и измерительных цепей.
2. Выбирать материалы с низкими диэлектрическими потерями для высокочастотных и импульсных приложений.
3. Применять многослойные конструкции для распределения напряжения и уменьшения влияния локальных дефектов.
4. Избегать диэлектриков, подверженных влагопоглощению, в условиях повышенной влажности.

Влияние диэлектрика на температурные характеристики конденсатора

Температурная стабильность конденсатора определяется свойствами диэлектрика. Разные материалы изменяют ёмкость по-разному при нагреве или охлаждении.

Применение разных диэлектриков для конкретных задач

Выбор диэлектрика определяется назначением конденсатора и условиями работы. Керамические диэлектрики X7R и X5R применяются в импульсных схемах и фильтрах питания, где важна высокая ёмкость при небольших габаритах, но допустима умеренная зависимость ёмкости от температуры и напряжения.

Диэлектрики C0G и NP0 используются в измерительных и высокочастотных схемах, где критична стабильность ёмкости и низкие потери. Они сохраняют характеристики при изменениях температуры от -55 °C до +125 °C и обеспечивают tg δ < 0,001.

Полипропиленовые плёнки применяют в фильтрах сетевого напряжения и схемах с высокой частотой импульсов. Они выдерживают напряжения до 630 В, имеют низкий tg δ (<0,0002) и минимальные утечки, что снижает нагрев и увеличивает долговечность.

Электролитические конденсаторы подходят для накопления энергии и сглаживания пульсаций в источниках питания. Они обеспечивают большую ёмкость на единицу объёма, но имеют ограниченный срок службы и чувствительны к повышенной температуре.

Стеклянные и слюдяные диэлектрики применяются в высоковольтных и высокоточных схемах. Слюда выдерживает до 1000 В/мм, обладает низким tg δ и стабильна при длительных нагрузках, что делает её пригодной для конденсаторов в радиолокационных и генераторных системах.

Вопрос-ответ:

Зачем в конденсаторе помещают диэлектрик между обкладками?

Диэлектрик увеличивает ёмкость конденсатора, позволяя хранить больше заряда на той же площади и толщине обкладок. Материалы с высокой диэлектрической проницаемостью, такие как керамика или полипропилен, многократно повышают ёмкость по сравнению с воздухом.

Как диэлектрик влияет на рабочее напряжение конденсатора?

Диэлектрик определяет максимально допустимое напряжение. Материалы с высоким пробивным напряжением, например стекло или полипропилен, позволяют конденсатору выдерживать сотни вольт на миллиметр толщины без риска пробоя, тогда как воздух начинает проводить ток при значительно меньших значениях.

Почему ток утечки зависит от диэлектрика?

Ток утечки протекает через материал между обкладками. Диэлектрики с высоким сопротивлением, например полипропилен и полиэфирные плёнки, минимизируют утечки, что важно для фильтров постоянного тока и схем накопления энергии. Низкое сопротивление диэлектрика или поглощение влаги увеличивает утечки и снижает надёжность.

Как выбор диэлектрика влияет на стабильность работы конденсатора?

Разные материалы изменяют ёмкость и потери при нагреве или длительной работе. Керамика C0G сохраняет ёмкость с отклонением менее 0,03%, а X7R — до ±15% при изменении температуры. Полипропиленовые плёнки уменьшают внутренние потери и сохраняют стабильность при высокочастотных импульсах. Правильный выбор материала позволяет поддерживать постоянные характеристики в широком диапазоне условий.

Какие диэлектрики применяют для конкретных задач?

Для фильтров сетевого напряжения используют полипропиленовые плёнки, которые выдерживают высокие напряжения и имеют низкий ток утечки. В точных измерительных схемах применяют керамику C0G или NP0, где важна стабильность ёмкости и низкие потери. Электролитические конденсаторы используют для накопления энергии и сглаживания пульсаций, а слюдяные и стеклянные — в высоковольтных и высокоточных схемах.

Почему конденсатор с диэлектриком имеет большую ёмкость, чем с воздухом?

Диэлектрик увеличивает ёмкость, потому что материал с диэлектрической проницаемостью ε снижает напряжённость электрического поля между обкладками при том же заряде. Это позволяет хранить больше заряда на одинаковой площади и расстоянии между пластинами. Например, керамический диэлектрик с ε≈300 повышает ёмкость в 300 раз по сравнению с воздухом, а полипропиленовая плёнка с ε≈2,2 даёт небольшое, но стабильное увеличение для фильтров и импульсных схем. Выбор материала влияет на стабильность ёмкости, рабочее напряжение и уровень тока утечки, что определяет применение конденсатора в конкретной цепи.
