Адресные светодиоды отличаются от обычных светодиодных лент тем, что каждый элемент содержит встроенный управляющий микроконтроллер. Он принимает цифровые данные, интерпретирует их как значения яркости и цвета, а затем передаёт оставшуюся часть сигнала дальше по цепочке. За счёт этого каждый светодиод может светиться независимо, даже если все они подключены к одному источнику сигнала.
На практике чаще всего применяются модели семейства WS2812, WS2811, SK6812. Они работают по однопроводному протоколу, где информация передаётся в виде строго заданных временных импульсов. Например, для WS2812 длительность логической «1» составляет около 0,8 мкс, а «0» – около 0,4 мкс. Отклонения по таймингам приводят к искажению данных, что напрямую влияет на стабильность работы подсветки.
. Они работают по однопроводному протоколу, где информация передаётся в виде строго заданных временных импульсов. Например, для WS2812 длительность логической «1» составляет около 0,8 мкс, а «0» – около 0,4 мкс. Отклонения по таймингам приводят к искажению данных, что напрямую влияет на стабильность работы подсветки.»>

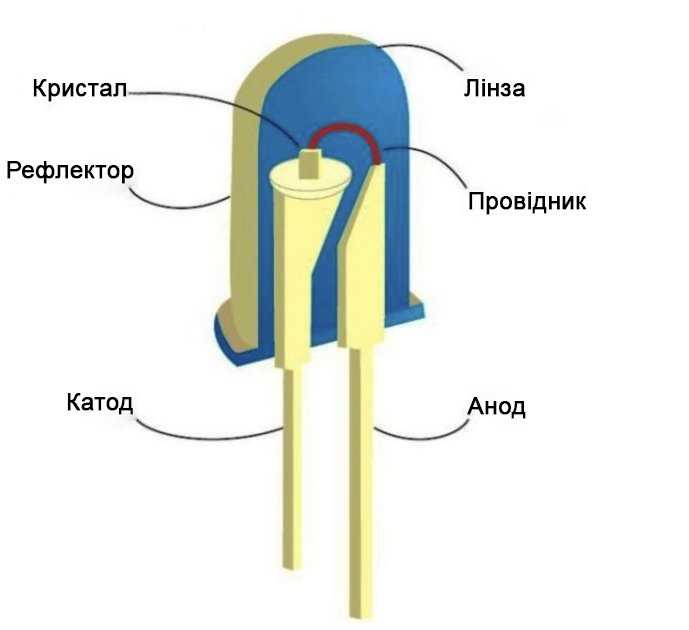

Каждый адресный светодиод принимает фиксированный объём данных, обычно 24 бита: по 8 бит на каждый цветовой канал (RGB или GRB). После приёма этих данных микросхема блокирует их у себя и передаёт последующие биты следующему элементу. Это означает, что порядок светодиодов в цепочке жёстко определяет, какой из них отреагирует на конкретный участок сигнала.
: по 8 бит на каждый цветовой канал (RGB или GRB). После приёма этих данных микросхема блокирует их у себя и передаёт последующие биты следующему элементу. Это означает, что порядок светодиодов в цепочке жёстко определяет, какой из них отреагирует на конкретный участок сигнала.»>

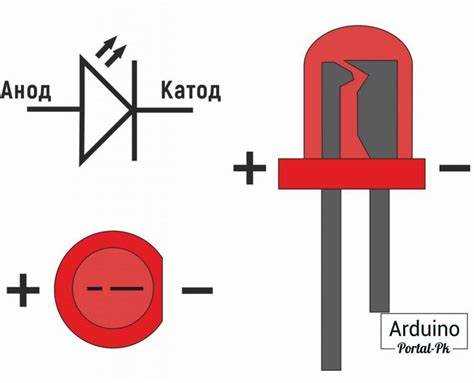

При проектировании систем с адресными светодиодами важно учитывать питание. Один светодиод при максимальной яркости может потреблять до 60 мА. Уже при длине ленты в 1 метр падение напряжения становится заметным, поэтому питание рекомендуется подавать в нескольких точках, а линии данных прокладывать как можно короче. Несоблюдение этих правил часто вызывает мерцание, самопроизвольную смену цветов и сбои при запуске.
. Уже при длине ленты в 1 метр падение напряжения становится заметным, поэтому питание рекомендуется подавать в нескольких точках, а линии данных прокладывать как можно короче. Несоблюдение этих правил часто вызывает мерцание, самопроизвольную смену цветов и сбои при запуске.»>

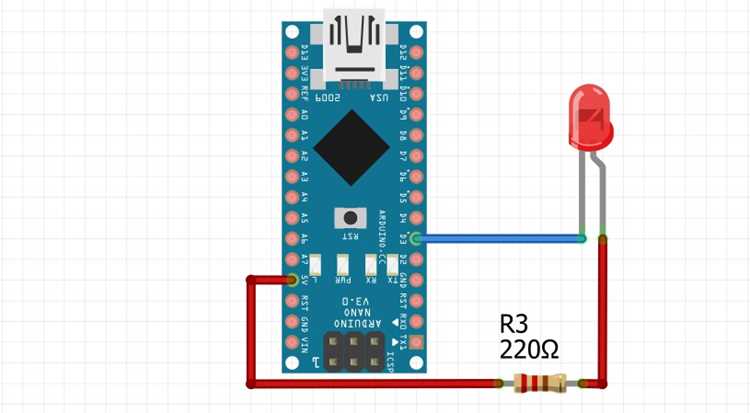

Понимание принципов передачи данных, ограничений по таймингам и требований к питанию позволяет заранее избежать типичных ошибок и правильно подобрать контроллер, источник питания и схему подключения под конкретную задачу.

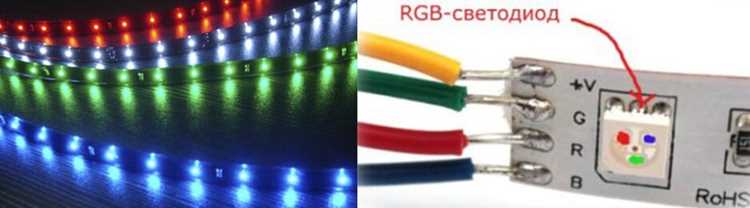

Принцип индивидуального управления каждым светодиодом в цепочке
Индивидуальное управление реализуется за счёт встроенной микросхемы в каждом светодиоде, которая принимает последовательный цифровой сигнал и выделяет из него фиксированный фрагмент данных. Наиболее распространённый формат – 24 бита, где по 8 бит отводится на каждый цветовой канал. Эти значения записываются во внутренние регистры и сохраняются до следующего обновления.
Формат и передача цифровых данных по одному сигнальному проводу
Адресные светодиоды получают управляющие команды по однопроводной линии данных, где информация кодируется временными импульсами. Каждый бит передаётся с точно заданной длительностью: для стандартного WS2812 логическая «1» формируется импульсом длиной около 0,8 мкс, «0» – около 0,4 мкс. Отклонение таймингов даже на 150–200 нс может привести к неправильной интерпретации цвета.
Формат данных чаще всего представляет собой последовательность 24 бит на один светодиод: 8 бит на красный, 8 бит на зелёный и 8 бит на синий канал. Поток формируется контроллером и передаётся непрерывно для всей цепочки. Каждый светодиод забирает первые 24 бита и пересылает оставшиеся дальше по линии.
Для длинных цепочек важно учитывать скорость передачи и время формирования кадра. Например, 300 светодиодов требуют отправки 7200 бит за один цикл. При частоте передачи 800 кГц полный кадр занимает около 9 мс, что ограничивает максимальную частоту смены эффектов до примерно 110 кадров в секунду.
Рекомендуется минимизировать длину сигнального провода, использовать экранированные кабели для длинных линий и обеспечивать общую «землю» между контроллером и лентой. При превышении нескольких метров сигнал лучше повторять через буферные микросхемы, чтобы избежать ошибок передачи и мерцания светодиодов.
Протокол передачи чувствителен к помехам и перепадам напряжения, поэтому стабильность источника питания и чистота цифрового сигнала критичны для корректного отображения цвета на каждом элементе цепочки.
Вопрос-ответ:
Как адресный светодиод управляет своим цветом и яркостью?
Каждый адресный светодиод содержит микросхему, которая принимает цифровой поток и выделяет из него определённое количество бит, обычно 24. Эти биты распределяются по каналам красного, зелёного и синего цветов, после чего микросхема формирует соответствующий ток для светодиодов. Таким образом, каждый элемент может изменять цвет и яркость независимо от соседних.
Почему порядок подключения светодиодов в цепочке влияет на отображение цветов?
Адресные светодиоды обрабатывают данные последовательно: первый элемент в цепочке принимает первые 24 бита, второй — следующие и так далее. Если поменять местами светодиоды или добавить новый элемент, все последующие будут получать не те данные, для которых они изначально предназначены. Поэтому порядок подключения задаёт логику распределения цвета по всей ленте.
Какая длина сигнального провода допустима для стабильной работы адресных светодиодов?
Для стандартных моделей длина сигнального провода рекомендуется не более 30–50 см без буферов или повторителей. Если линия длиннее, сигнал может искажаться из-за падений напряжения и наводок. В таких случаях используют буферные микросхемы или подключение питания и данных в нескольких точках, чтобы поддерживать стабильность передачи.
Сколько данных требуется для обновления длинной цепочки светодиодов, например, из 200 элементов?
Каждый светодиод получает 24 бита данных. Для 200 светодиодов это составляет 4800 бит на один цикл обновления. При стандартной скорости передачи около 800 кГц полный кадр занимает несколько миллисекунд. Это значение нужно учитывать при проектировании быстрых анимаций и эффектов с высокой частотой смены цвета.
Какие ошибки чаще всего возникают при подключении адресных светодиодов?
Типичные проблемы включают неверную последовательность подключения, длинные сигнальные линии без повторителей, отсутствие общего провода «земли» и нестабильное питание. Все эти факторы приводят к мерцанию, неправильной передаче цветов или полной неработоспособности отдельных элементов. Решение заключается в соблюдении физического порядка, минимизации длины линии и обеспечении стабильного напряжения и сигнала.
Почему на длинной ленте адресных светодиодов возникают мерцания или неправильные цвета?
Мерцания и искажения цветов на длинной цепочке часто связаны с падением напряжения и ухудшением качества сигнала на линии данных. Каждый светодиод требует определённый уровень питания и точный сигнал для корректного чтения своих 24 бит данных. Если сигнал проходит через слишком длинный провод без повторителей или буферов, импульсы могут деформироваться, а микросхемы не смогут правильно интерпретировать информацию. Для устранения этих проблем рекомендуется подавать питание в нескольких точках ленты, использовать короткие сигнальные линии и при необходимости ставить буферные микросхемы, чтобы сохранить стабильность цвета и яркости на всей длине цепочки.
