Где находится центр тяжести трапеции

Центр тяжести трапеции – это точка, в которой сосредоточена вся её площадь при равномерной плотности. Положение этой точки важно при инженерных расчётах, определении устойчивости конструкции, вычислении моментов и создании чертежей. Для нахождения координат используют геометрические свойства фигуры и аналитические методы.

Если известны координаты всех вершин трапеции, центр тяжести можно вычислить через формулы для многоугольников. В случае равнобокой или прямоугольной трапеции задача упрощается – центр тяжести располагается на оси симметрии, и для расчёта достаточно высоты и длин оснований. При сложной форме удобнее разбить фигуру на простые элементы – треугольники и прямоугольники, вычислить центры тяжести каждого и найти их средневзвешенное положение.

На практике знание точного положения центра тяжести помогает при построении моделей, балансировке деталей, определении нагрузки на опоры и расчёте площади сечения. Эти методы одинаково применимы в чертёжных задачах, инженерной графике и при работе в CAD-программах.

Что такое центр тяжести и как он определяется у плоских фигур

Для плоских тел координаты центра тяжести обозначают как (x_c, y_c) и вычисляют через интегралы или по формулам для многоугольников. В практических расчётах фигуру разбивают на простые геометрические элементы – треугольники, прямоугольники, круги. Для каждого из них определяют площадь и координаты собственного центра тяжести, после чего находят общий центр с помощью взвешенной суммы по площадям.

Если фигура симметрична относительно оси, центр тяжести всегда лежит на этой оси. Для трапеции с равными боковыми сторонами центр находится на линии симметрии, а его положение по высоте зависит от соотношения длин оснований. В отсутствие симметрии требуется аналитическое вычисление с учётом координат всех вершин.

Формулы для нахождения центра тяжести трапеции через координаты вершин

Для трапеции, заданной координатами вершин A(x₁, y₁), B(x₂, y₂), C(x₃, y₃) и D(x₄, y₄), координаты центра тяжести можно определить с помощью общих формул для произвольного многоугольника. Такой подход подходит для любой трапеции, независимо от симметрии или углов наклона сторон.

Координаты центра тяжести вычисляются по формулам:

• Площадь фигуры:
  S = ½ · [(x₁y₂ + x₂y₃ + x₃y₄ + x₄y₁) − (y₁x₂ + y₂x₃ + y₃x₄ + y₄x₁)]
• Координата X центра тяжести:
  x_c = (1 / (6S)) · [(x₁ + x₂)(x₁y₂ − x₂y₁) + (x₂ + x₃)(x₂y₃ − x₃y₂) + (x₃ + x₄)(x₃y₄ − x₄y₃) + (x₄ + x₁)(x₄y₁ − x₁y₄)]
• Координата Y центра тяжести:
  y_c = (1 / (6S)) · [(y₁ + y₂)(x₁y₂ − x₂y₁) + (y₂ + y₃)(x₂y₃ − x₃y₂) + (y₃ + y₄)(x₃y₄ − x₄y₃) + (y₄ + y₁)(x₄y₁ − x₁y₄)]

При подстановке координат важно соблюдать порядок обхода вершин – против часовой стрелки. Иначе знак площади изменится, что приведёт к ошибке в вычислении. Если площадь S получилась отрицательной, достаточно взять её по модулю, так как направление обхода влияет только на знак.

Для проверки корректности результата можно визуализировать центр тяжести на координатной плоскости или рассчитать частные случаи: равнобокая или прямоугольная трапеция должны давать центр тяжести, совпадающий с осью симметрии.

Расчёт центра тяжести равнобокой трапеции

У равнобокой трапеции центр тяжести всегда лежит на оси симметрии, поэтому для нахождения его координат достаточно определить расстояние от основания до этой точки по высоте. Пусть трапеция имеет верхнее основание a, нижнее основание b и высоту h. Тогда центр тяжести находится на расстоянии y_c от нижнего основания по формуле:

y_c = (h / 3) · (2b + a) / (a + b)

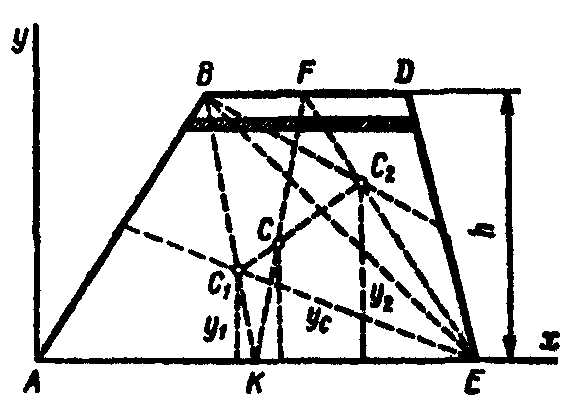

Эта формула выведена из условия равновесия площадей треугольников, составляющих трапецию при проведении диагоналей. Если верхнее основание короче нижнего, центр тяжести смещается ближе к большему основанию.

Для проверки можно подставить частный случай: если a = b, трапеция превращается в прямоугольник, и формула даёт y_c = h / 2, что соответствует середине высоты.

Как найти центр тяжести прямоугольной трапеции

Прямоугольная трапеция отличается тем, что одна из её боковых сторон перпендикулярна основаниям. Это упрощает вычисления, так как одна из координат центра тяжести совпадает с серединой этой стороны. Пусть нижнее основание имеет длину b, верхнее – a, а высота равна h.

Координату центра тяжести по высоте можно найти по формуле:

y_c = (h / 3) · (2b + a) / (a + b)

Если принять нижнее основание за ось X, то y_c измеряется вверх от него. Для координаты вдоль оси X используется выражение:

x_c = (b − a) / 3 · (b + 2a) / (a + b)

Это значение отсчитывается от прямого угла трапеции вдоль нижнего основания. Если трапеция имеет прямой угол слева, центр тяжести смещён вправо; если справа – влево.

При равенстве оснований (a = b) формулы дают y_c = h / 2 и x_c = b / 2, что соответствует центру прямоугольника. Такой расчёт позволяет точно определить положение центра тяжести при проектировании деталей, распределении нагрузки и построении чертежей.

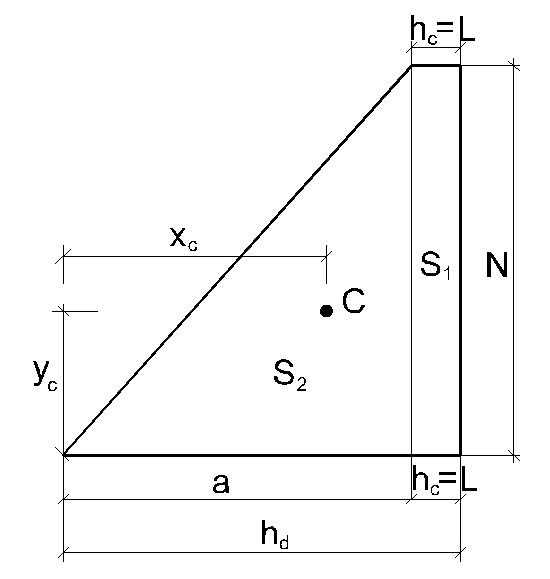

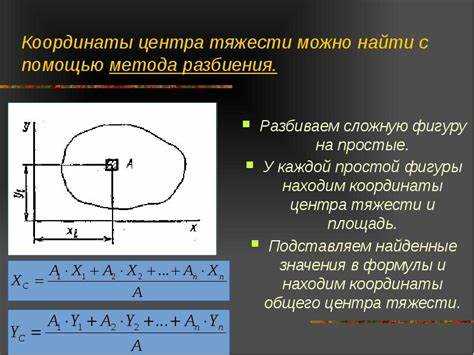

Определение центра тяжести через разбиение трапеции на простые фигуры

Разбиение трапеции на простые элементы применяется, когда её стороны не позволяют использовать стандартные формулы. Метод основан на разложении фигуры на прямоугольники и треугольники с известными центрами тяжести и площадями. После вычисления координат для каждого элемента их объединяют по правилу взвешенного среднего.

Пусть трапеция разделена на две фигуры – прямоугольник и треугольник. Для каждой фигуры задаются:

• площадь S_i,
• координаты центра тяжести (x_i, y_i).

Общие координаты центра тяжести трапеции определяются по формулам:

x_c = (Σ(S_i · x_i)) / ΣS_i

y_c = (Σ(S_i · y_i)) / ΣS_i

Если фигура имеет наклонные боковые стороны, её можно разделить на прямоугольник и два треугольника. В этом случае учитываются все три площади, а координаты центров треугольников берутся на расстоянии h / 3 от оснований.

При симметричной трапеции достаточно вычислить координаты по вертикали, так как центр тяжести лежит на оси симметрии. При сложных контурах рекомендуется выполнять расчёт в координатной системе, где нижнее основание совпадает с осью X – это уменьшает вероятность ошибки при определении координат составляющих фигур.

Пример вычисления центра тяжести трапеции с конкретными размерами

Рассмотрим равнобокую трапецию с верхним основанием a = 4 см, нижним основанием b = 10 см и высотой h = 6 см. Для расчёта центра тяжести используем формулу для равнобокой трапеции:

y_c = (h / 3) · (2b + a) / (a + b)

Подставляем значения:

y_c = (6 / 3) · (2·10 + 4) / (4 + 10) = 2 · 24 / 14 ≈ 3,43 см

Таким образом, центр тяжести находится на 3,43 см от нижнего основания вдоль высоты.

По горизонтали, так как трапеция равнобокая, центр тяжести лежит на линии симметрии, проходящей через середины оснований. Для построений или инженерных расчётов координаты центра тяжести будут (x_c, y_c) = (7 см, 3,43 см), если принять ось X вдоль нижнего основания и отсчёт от левого угла.

Если необходимо проверить результат, можно разбить трапецию на прямоугольник и треугольники, вычислить центры тяжести каждого элемента и получить схожее значение y_c с точностью до сотых сантиметра.

Проверка полученного результата на симметричных фигурах

Для подтверждения правильности вычислений центра тяжести удобно использовать симметричные трапеции, так как их геометрия задаёт точное положение точки по оси симметрии. У равнобокой трапеции центр тяжести всегда лежит на вертикальной оси, проходящей через середины оснований.

Если верхнее и нижнее основания равны, трапеция превращается в прямоугольник, и центр тяжести должен находиться ровно посередине по высоте и ширине: x_c = b / 2, y_c = h / 2. Любое отклонение от этих значений указывает на ошибку в расчётах.

Для равнобокой трапеции с различными основаниями проверка проводится по формуле:

y_c = (h / 3) · (2b + a) / (a + b)

Центр должен находиться на линии симметрии между основаниями. Если построить трапецию на координатной плоскости и отметить рассчитанную точку, она должна делить вертикальный отрезок пропорционально площади верхней и нижней частей. Это простой способ проверить корректность расчётов без сложных вычислений.

Использование симметричных фигур также полезно при программной реализации: любые алгоритмы, рассчитывающие центр тяжести, должны возвращать точку на оси симметрии, что упрощает отладку и уменьшает вероятность ошибок при работе с произвольными трапециями.

Применение координат центра тяжести в инженерных и графических задачах

Координаты центра тяжести трапеции применяются для точного расчёта распределения нагрузок и балансировки конструкций. Знание позиции этой точки позволяет корректно определять опорные реакции и моменты, снижая риск деформаций и нарушений устойчивости.

Основные области применения:

• Строительство и проектирование: определение места установки опорных элементов, расчёт устойчивости балок и рам.
• Механика и инженерные расчёты: вычисление момента инерции, определение положения линии действия силы при распределённой нагрузке.
• Компьютерная графика и CAD: построение объектов, выравнивание элементов, автоматическое размещение тяжёлых деталей относительно опорной поверхности.
• Робототехника и автоматизация: программирование манипуляторов и балансировка грузов на платформах, где форма трапеции используется в деталях конструкции.

Для практических расчётов координаты (x_c, y_c) часто заносят в таблицы вместе с размерами трапеции. Это позволяет быстро проверять положение центра тяжести при изменении размеров, формы или симметрии фигуры, а также интегрировать данные в инженерные формулы для статических и динамических расчётов.

При построении 3D-моделей и чертежей, координаты центра тяжести помогают корректно размещать объекты на платформе или в сборке, обеспечивая баланс и минимизируя ошибки при симуляции нагрузок и движения деталей.

Вопрос-ответ:

Что такое центр тяжести трапеции и зачем его находят?

Центр тяжести трапеции — это точка, где условно сосредоточена вся её площадь при равномерной плотности. Его координаты используются для расчёта устойчивости конструкций, распределения нагрузок и построения чертежей, а также при проектировании деталей и механических систем.

Как вычислить центр тяжести равнобокой трапеции с известными основаниями и высотой?

Для равнобокой трапеции с верхним основанием a, нижним основанием b и высотой h координата центра тяжести по высоте определяется формулой y_c = (h / 3) · (2b + a) / (a + b). По горизонтали точка лежит на оси симметрии, проходящей через середины оснований.

Можно ли найти центр тяжести трапеции через координаты всех её вершин?

Да. Для трапеции с вершинами A(x₁, y₁), B(x₂, y₂), C(x₃, y₃) и D(x₄, y₄) используют формулы многоугольника. Сначала вычисляется площадь S, затем координаты x_c и y_c через суммы выражений вида (xᵢ + xᵢ₊₁)(xᵢyᵢ₊₁ − xᵢ₊₁yᵢ) и аналогично для Y. Порядок обхода вершин должен быть против часовой стрелки.

Как использовать метод разбиения на простые фигуры для нахождения центра тяжести трапеции?

Трапецию делят на простые фигуры, например, прямоугольник и треугольники. Для каждой фигуры вычисляют площадь и координаты собственного центра тяжести. Затем общие координаты определяют как средневзвешенные значения по площадям: x_c = Σ(Sᵢ·xᵢ)/ΣSᵢ, y_c = Σ(Sᵢ·yᵢ)/ΣSᵢ. Метод полезен для фигур с наклонными сторонами или без оси симметрии.

В каких практических ситуациях используют координаты центра тяжести трапеции?

Координаты центра тяжести применяются при расчёте распределения нагрузок на балки и опоры, при проектировании деталей и сборок в CAD-программах, для балансировки объектов в робототехнике и при построении 3D-моделей, где важен точный учёт массы и устойчивости конструкции.

Как определить центр тяжести трапеции без сложных формул?

Если трапеция равнобокая, её центр тяжести лежит на оси симметрии между основаниями. Достаточно знать длины верхнего и нижнего основания и высоту. Координата по высоте вычисляется по формуле y_c = (h / 3) · (2b + a) / (a + b), где a — верхнее основание, b — нижнее, h — высота. Горизонтальная координата совпадает с серединой основания.

Можно ли использовать метод разбиения на простые фигуры для сложной трапеции?

Да. Трапецию делят на прямоугольники и треугольники с известными центрами тяжести. Для каждого элемента вычисляют площадь и координаты его центра, после чего определяют общий центр тяжести по формуле: x_c = Σ(Sᵢ·xᵢ)/ΣSᵢ, y_c = Σ(Sᵢ·yᵢ)/ΣSᵢ. Метод позволяет точно найти центр для фигур без оси симметрии или с наклонными сторонами.
