Где находится реле стартера портер 1

Реле стартера в Хендай Портер 1 отвечает за подачу напряжения на втягивающее устройство при запуске двигателя. Его исправная работа напрямую влияет на включение стартера и запуск мотора. При сбоях в работе реле стартер может не реагировать на поворот ключа или включаться с задержкой.

На большинстве модификаций Портера 1 реле размещено в подкапотном монтажном блоке, рядом с аккумулятором или слева от него, под защитной крышкой с маркировкой. На крышке блока часто нанесена схема, где обозначено положение реле под надписью START или ST. В некоторых версиях реле расположено под панелью приборов, ближе к водительской стороне.

Для точного определения места установки стоит учитывать год выпуска и тип двигателя. В машинах 2000–2003 годов реле обычно находится в подкапотной части, а в более поздних версиях встречается вариант размещения в салонном блоке. При поиске и проверке реле рекомендуется предварительно отключить аккумулятор и использовать мультиметр для контроля напряжения.

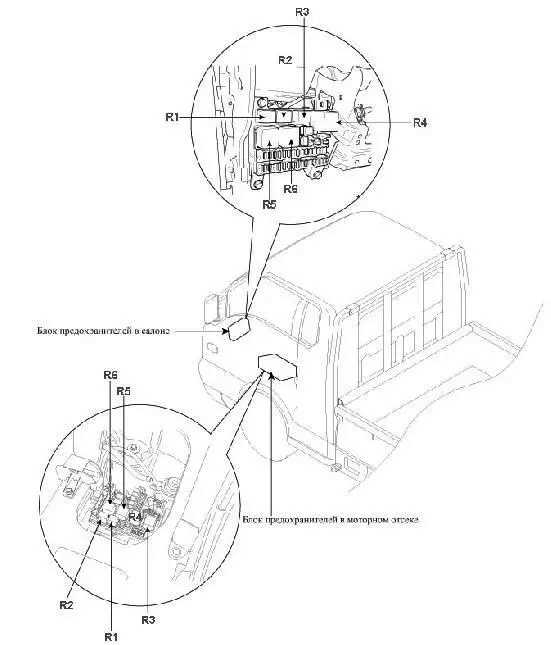

Расположение реле стартера в подкапотном блоке предохранителей

На Хендай Портер 1 реле стартера находится в подкапотном блоке предохранителей, установленном с левой стороны моторного отсека, рядом с аккумуляторной батареей. Блок закрыт пластиковой крышкой с обозначениями цепей, где указано расположение всех реле и предохранителей.

Чтобы получить доступ к реле, нужно:

1. Отключить минусовую клемму аккумулятора.
2. Снять крышку монтажного блока, отжав фиксирующие защёлки.
3. Найти схему на внутренней стороне крышки и определить позицию реле стартера, обычно отмеченную как START или ST.
4. Извлечь реле, аккуратно потянув вверх за корпус, без перекоса.

В большинстве комплектаций реле стартера расположено в верхнем ряду блока, ближе к центру. Оно имеет стандартный четырёхконтактный разъём и средний размер корпуса, схожий с реле вентилятора или топливного насоса. Для проверки правильности расположения можно сравнить маркировку на корпусе реле с оригинальным номером по каталогу.

Перед установкой нового реле контакты в гнезде рекомендуется очистить от окислов и проверить плотность посадки. Это предотвращает перебои питания и продлевает срок службы стартера.

Как отличить реле стартера от других реле в монтажном блоке

Реле стартера в Хендай Портер 1 можно распознать по маркировке и расположению внутри монтажного блока. На крышке блока нанесена схема, где реле стартера обозначено как START, ST или STARTER RELAY. В некоторых версиях надпись может быть выполнена сокращённо – STR.

• два силовых – для подачи напряжения на втягивающее реле стартера;
• два управляющих – для сигнала от замка зажигания и массы.

От других реле в блоке оно отличается более плотными контактами и расположением ближе к секции высокотоковых цепей. При наличии сомнений можно воспользоваться тестером: при включении зажигания на одном из управляющих контактов должно появляться напряжение 12 В.

На заводских реле часто указана маркировка производителя – Hyundai или Kia с номером детали 36140-42010 или аналогичным. Совпадение номера подтверждает, что это именно реле стартера.

Варианты расположения реле в зависимости от года выпуска Портера 1

Расположение реле стартера на Хендай Портер 1 зависит от года выпуска и конфигурации электропроводки. Производитель изменял конструкцию монтажных блоков, что повлияло на расположение реле и доступ к нему.

При подборе нового реле важно учитывать расположение и тип разъёма. В некоторых машинах с модифицированной проводкой устанавливалось дополнительное реле под капотом, подключённое к стартеру через отдельный предохранитель на 30 А.

Как получить доступ к реле стартера для проверки

Для начала отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. На большинстве моделей Хендай Портер 1 реле стартера расположено в подкапотном блоке предохранителей с левой стороны моторного отсека.

Откройте капот, найдите пластиковый блок предохранителей и снимите крышку, нажав на защёлки. На внутренней стороне крышки находится схема с обозначениями реле, где указано местоположение реле стартера под маркировкой START или ST.

Аккуратно извлеките реле, захватив корпус пальцами и потянув вверх без перекосов. При затруднённом извлечении используйте пластиковый съёмник, чтобы не повредить контакты. Если реле находится под приборной панелью, снимите боковую накладку или защитную крышку слева от рулевой колонки для доступа.

Перед проверкой осмотрите контакты на предмет коррозии и повреждений. После диагностики установите реле обратно до щелчка и подключите аккумулятор для теста работы стартера.

Проверка состояния контактов и разъёмов реле

При диагностике реле стартера на Хендай Портер 1 в первую очередь осмотрите контакты и разъёмы на предмет коррозии, окислов и механических повреждений. Наличие потемнений или следов горения свидетельствует о повышенном сопротивлении и необходимости очистки или замены.

Для очистки используйте мелкую наждачную бумагу или специальный очиститель электрических контактов. После обработки протрите поверхность сухой тканью, чтобы убрать остатки абразива и загрязнений.

Обратите внимание на плотность соединения реле с разъёмом. Ослабленные контакты вызывают перебои в работе стартера. При необходимости замените повреждённые клеммы или разъёмы.

Проверка с помощью мультиметра проводится в режиме измерения сопротивления. Контакты управляющей цепи должны иметь сопротивление около 50–120 Ом, силовые контакты – близко к нулю в замкнутом состоянии. Значения вне нормы указывают на неисправность реле.

Регулярная проверка состояния контактов и своевременная очистка обеспечивают стабильную работу стартера и предотвращают внезапные проблемы с запуском двигателя.

Признаки неисправности реле стартера на Хендай Портер 1

Основной признак неисправного реле стартера – отсутствие реакции стартера при повороте ключа зажигания, хотя аккумулятор исправен и клеммы плотно закреплены.

Если при попытке запуска слышен щелчок в блоке реле, но стартер не вращается, это указывает на частичное замыкание или залипание контактов внутри реле.

Другой симптом – периодические сбои в работе стартера: двигатель запускается с задержкой или только после нескольких попыток включения, что связано с износом катушки реле или окислением контактов.

При перегреве реле возможно появление запаха горелой пластмассы или оплавленных следов на корпусе и контактах. В таких случаях реле требует немедленной замены.

Провалы напряжения на управляющем контакте при замере мультиметром также указывают на неисправность реле, особенно если силовые контакты остаются разомкнутыми.

Игнорирование симптомов приводит к невозможности запуска двигателя и дополнительной нагрузке на стартер, что ускоряет его выход из строя.

Пошаговая замена реле стартера своими руками

1. Отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания.
2. Откройте капот и найдите подкапотный блок предохранителей с левой стороны моторного отсека.
3. Снимите крышку блока, аккуратно поддев защёлки, и найдите реле стартера по маркировке START или ST.
4. Извлеките старое реле, потянув корпус вверх без перекоса, чтобы не повредить контакты.
5. Сравните извлечённое реле с новым по маркировке и размеру, убедитесь в полной совместимости.
6. Перед установкой очистите контакты в гнезде от грязи и окислов с помощью контактного очистителя или мелкой наждачной бумаги.
7. Вставьте новое реле в гнездо до характерного щелчка, обеспечив плотное соединение.
8. Закройте крышку монтажного блока и подключите аккумулятор.
9. Проверьте работу стартера, повернув ключ зажигания – стартер должен включиться без задержек и посторонних звуков.

Если стартер не реагирует, повторно проверьте правильность установки реле и состояние клемм аккумулятора.

Какое реле подходит для замены и его каталожные номера

Для Хендай Портер 1 чаще всего используется реле стартера с оригинальным номером 36140-42010. Это стандартное четырёхконтактное реле напряжением 12 В, рассчитанное на ток до 40 А.

Аналогами являются реле с техническими характеристиками:

• Напряжение питания – 12 В;
• Максимальный ток нагрузки – от 30 до 40 А;
• Количество контактов – 4;
• Тип корпуса – стандартный для Hyundai/Kia.

Реле с номером 36140-42010 выпускается производителями Hyundai и Kia, а также доступно у сторонних поставщиков под маркировками RY-101, G8JN-1C7T-R-DC12V и подобными.

При покупке обращайте внимание на соответствие технических параметров и форму корпуса. Использование неподходящего реле может привести к сбоям в работе стартера или повреждению электросистемы.

Рекомендуется приобретать детали у официальных дилеров или проверенных продавцов с гарантией качества.

Вопрос-ответ:

Где конкретно находится реле стартера на Хендай Портер 1?

Реле стартера размещено в подкапотном блоке предохранителей с левой стороны моторного отсека, рядом с аккумулятором. В некоторых моделях реле может находиться под приборной панелью с водительской стороны, за боковой крышкой. На внутренней стороне крышки монтажного блока есть схема, указывающая точное расположение реле.

Как определить реле стартера среди других реле в монтажном блоке?

На крышке блока предохранителей нанесена схема с маркировкой реле. Реле стартера обычно обозначается как «START» или «ST». По размеру оно соответствует стандартному четырёхконтактному реле и расположено в секции силовых реле. Внешние признаки — плотные контакты и маркировка производителя с номером детали, например 36140-42010.

Можно ли проверить реле стартера без его снятия?

Проверка реле без снятия возможна с помощью мультиметра. Нужно измерить напряжение на управляющем контакте при включении зажигания — должно появиться 12 В. Также можно услышать характерный щелчок реле при активации. Однако для полной диагностики реле лучше снять и проверить сопротивление обмотки и контакты отдельно.

Что делать, если реле стартера расположено под приборной панелью и доступ к нему затруднён?

Для доступа к реле, установленному под приборной панелью, потребуется снять боковую накладку или защитную крышку слева от рулевой колонки. Иногда необходимо отсоединить жгут проводов, чтобы освободить место для извлечения реле. При работе следует соблюдать осторожность, чтобы не повредить элементы салонной электроники.

Как выбрать подходящее реле для замены на Хендай Портер 1?

Для замены подходит реле с каталожным номером 36140-42010 или аналоги с такими же техническими параметрами: напряжение 12 В, ток нагрузки до 40 А, четырёхконтактное исполнение. Рекомендуется использовать оригинальные или проверенные аналоги с маркировкой Hyundai/Kia. Важно проверить соответствие формы и разъёмов, чтобы избежать проблем с установкой и работой.

Где конкретно расположено реле стартера на Хендай Портер 1 и как его найти?

Реле стартера на Хендай Портер 1 обычно находится в подкапотном блоке предохранителей, который размещён слева от аккумулятора в моторном отсеке. Чтобы найти реле, нужно открыть крышку этого блока — на внутренней стороне крышки есть схема с обозначениями, где реле стартера отмечено как «START» или «ST». В некоторых модификациях реле может быть расположено под приборной панелью с водительской стороны, за боковой пластиковой накладкой. Для доступа к нему потребуется снять эту накладку. Рекомендуется перед поиском отключить минусовую клемму аккумулятора и внимательно ознакомиться с маркировкой на крышке блока предохранителей, чтобы избежать путаницы с другими реле.
