При разработке проектной документации важную роль играет точное воспроизведение чертежных стандартов. Шрифты типа ISOCP, Romans, Arial Technical и подобные им используют строгое геометрическое начертание, которое упрощает чтение размеров, обозначений и примечаний на технических схемах. Неправильно выбранный шрифт может исказить восприятие размеров и создать сложности при совместной работе с CAD-файлами.
При выборе шрифта важно учитывать не только визуальное сходство с чертежным стилем, но и совместимость с используемым программным обеспечением. Например, AutoCAD и SolidWorks корректно отображают TrueType и OpenType шрифты, но плохо работают с нестандартными декоративными вариантами. Рекомендуется проверять, как выбранный шрифт ведет себя при масштабировании и печати, особенно при мелких размерах текста от 2 до 5 мм, чтобы не терялась читаемость.
Еще один ключевой фактор – регулировка интервалов и толщины линий шрифта. Даже популярные чертежные шрифты требуют точной настройки kerning и line weight для соответствия ГОСТ или ISO стандартам. Оптимальный подход – протестировать несколько вариантов на реальных схемах и выбрать тот, который сохраняет пропорции при увеличении и уменьшении масштаба.
Кроме технической стороны, не менее важно учитывать лицензионные ограничения шрифта. Некоторые бесплатные шрифты допускают использование только в личных проектах, тогда как для коммерческих документов потребуется приобретение лицензии. Игнорирование этого аспекта может привести к юридическим рискам при публикации или передаче документации клиенту.
Определение задач: где использовать чертежный стиль
Чертежный стиль шрифта применяется в проектах, где требуется точная визуализация размеров, обозначений и схем. Наиболее востребован он в инженерных чертежах, архитектурных планах, электрических схемах, схемах трубопроводов и конструкторской документации. В этих случаях соблюдение стандартов ISO, ГОСТ или DIN критично для корректного восприятия информации специалистами и последующей интеграции в производственный процесс.
Также чертежный стиль полезен при создании технических инструкций и схем сборки, где необходимо подчеркнуть структурную последовательность действий. Шрифты с геометрически ровными линиями и фиксированной шириной позволяют избежать искажений при масштабировании и печати на плоттере, сохраняя пропорции обозначений даже при размерах текста от 2 до 6 мм.
При выборе шрифта стоит учитывать контекст использования:
| Область применения | Рекомендации по шрифту | Особенности настройки |
|---|---|---|
| Архитектурные планы | Romans, ISOCP | Увеличение межбуквенного интервала для улучшения читаемости мелких размеров |
| Инженерные чертежи | Arial Technical, Simplex | Фиксированная толщина линий, проверка масштаба при печати |
| Электрические схемы | ISOCP или чертежные аналоги OpenType | Регулировка kerning для плотного размещения элементов без наложений |
| Сборочные инструкции | Romans, Simplex | Проверка читаемости при миниатюрных размерах текста и на разных носителях |
Выбор конкретного шрифта зависит от типа документации и требований к точности отображения. Тестирование на реальных примерах и настройка интервалов и толщины линий обеспечивают соответствие профессиональным стандартам и упрощают восприятие информации пользователями.

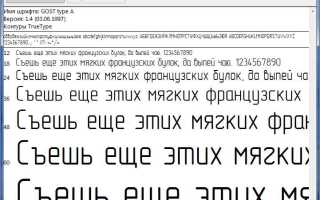

Сравнение популярных шрифтов с чертежным начертанием
Romans подходит для архитектурных и конструкторских чертежей благодаря строгой геометрии букв и равномерной толщине линий. Он сохраняет читаемость при малых размерах текста от 2 до 4 мм и корректно отображается в AutoCAD и Revit. Недостаток – ограниченное количество весов, что снижает гибкость оформления примечаний и размеров.
ISOCP используется в инженерных схемах и электротехнических проектах. Отличается фиксированной шириной символов и высокой контрастностью линий, что упрощает чтение при плотном размещении обозначений. Рекомендуется проверять kerning при плотной компоновке элементов, чтобы избежать наложений.
Arial Technical подходит для проектов, где требуется универсальный шрифт, совместимый с большинством CAD-программ. Он хорошо масштабируется, но требует регулировки межбуквенных интервалов на больших чертежах для сохранения визуальной гармонии и точного соответствия стандартам ISO.
Simplex часто выбирают для сборочных инструкций и схем с мелкими деталями. Шрифт отличается легкостью и открытостью форм, что уменьшает визуальную нагрузку при чтении длинных аннотаций. Настройка толщины линий позволяет адаптировать Simplex под печать на плоттере без потери пропорций.
Выбор конкретного шрифта зависит от масштаба документации, плотности размещения текста и требований к точности обозначений. Практика показывает, что тестирование нескольких вариантов на реальных чертежах позволяет выявить оптимальный баланс между читаемостью, совместимостью с CAD и соблюдением стандартов.
Совместимость шрифта с программами для дизайна и CAD
При работе с проектной документацией критично учитывать, как выбранный шрифт взаимодействует с CAD-программами и графическими редакторами. AutoCAD и SolidWorks корректно отображают шрифты TrueType (.ttf) и OpenType (.otf), включая Romans, ISOCP и Arial Technical, без искажений линий и пропорций. Использование нестандартных декоративных шрифтов может привести к смещению текста при экспорте в DWG или DXF форматы.
Векторные программы, такие как Adobe Illustrator и CorelDRAW, поддерживают больший спектр начертаний, но при импорте чертежей из CAD необходимо проверять совместимость kerning и line spacing. Шрифты с фиксированной шириной символов обеспечивают точное позиционирование размеров и обозначений на схемах.
При проектировании важно тестировать шрифт на нескольких масштабах. Например, Arial Technical сохраняет читаемость при увеличении до 200% и уменьшении до 25%, тогда как Simplex может требовать корректировки толщины линий для плотной компоновки элементов. Проверка на печати и в цифровом формате исключает ошибки визуализации при передаче документации заказчику или на производство.
Рекомендация: выбирать шрифты с официальной поддержкой CAD и проверять совместимость с конкретными версиями программ, чтобы минимизировать риск искажений, особенно при автоматической генерации спецификаций и размеров.
Читаемость и масштабируемость в проектной документации
Для проектной документации критично сохранять читаемость текста при разных масштабах чертежа. Шрифты типа Romans и ISOCP сохраняют пропорции при увеличении до 400% и уменьшении до 25%, что позволяет использовать их как для общих планов, так и для детализированных узлов. При размерах текста меньше 3 мм рекомендуется увеличивать межбуквенные интервалы на 5–10% для предотвращения слияния символов.
Масштабируемость зависит не только от выбора шрифта, но и от настройки толщины линий. Arial Technical и Simplex хорошо работают с толщиной 0,25–0,35 мм для мелких размеров, что обеспечивает корректное отображение на плоттере и при цифровой печати. При использовании CAD-программ важно проверить, что шрифт сохраняет точные размеры при экспорте в DWG и DXF, чтобы информация не искажалась.
Для улучшения восприятия текста на схемах с плотным размещением элементов рекомендуется использовать шрифты с фиксированной шириной символов и геометрически ровными линиями. Тестирование на разных масштабах и носителях, включая экран и печать, позволяет выбрать оптимальные настройки, обеспечивающие точное и понятное отображение обозначений и размеров.

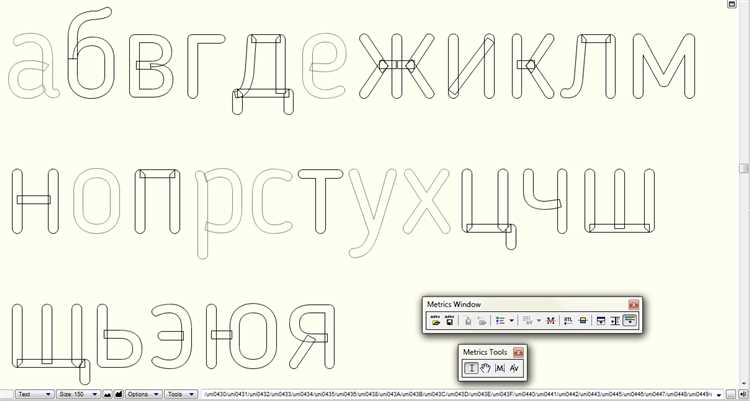

Настройка интервалов и толщины для имитации чертежа
Для создания текста, максимально приближенного к чертежному стилю, важно корректировать межбуквенные и межсловные интервалы. Romans и ISOCP требуют увеличения межбуквенного расстояния на 3–7% при мелких размерах текста (2–4 мм), чтобы символы не сливались при печати на плоттере или при экспорте в DWG/DXF форматы. Межсловные интервалы можно уменьшить на 2–4% для плотного размещения аннотаций без потери читаемости.
Толщина линий шрифта напрямую влияет на визуальное соответствие чертежному стандарту. Simplex и Arial Technical оптимальны при толщине 0,25–0,35 мм для текста мелких размеров и 0,5–0,7 мм для заголовков и размеров. Корректировка толщины позволяет избежать эффекта «размытых» символов при масштабировании и цифровой печати.
Для имитации чертежного начертания также рекомендуется проверять kerning в местах, где символы расположены рядом с линиями чертежа или размерными стрелками. Установка фиксированной ширины символов обеспечивает равномерное распределение текста по оси и предотвращает визуальные перекосы при масштабировании. Тестирование на реальных чертежах и разных носителях гарантирует сохранение точности и четкости обозначений.
Проверка лицензии и условий использования шрифта
Перед использованием шрифта для проектной документации необходимо убедиться в его лицензии и ограничениях. Несоблюдение условий может привести к юридическим последствиям при публикации или передаче документов заказчику.
Рекомендации по проверке:
- Проверять тип лицензии: коммерческая, бесплатная для личного использования, открытая (Open Source) или ограниченная.
- Уточнять разрешенные форматы использования: печать, публикация, цифровые файлы, интеграция в CAD или PDF-документы.
- Сверять условия на количество пользователей или устройств, если шрифт распространяется по подписке или лицензии на команду.
- Проверять ограничения по модификации шрифта: допустимо ли изменять толщину, интервал или создавать производные версии для проектной документации.
- Сохранять копию лицензионного соглашения вместе с проектными файлами, чтобы при необходимости подтвердить легальное использование шрифта.
Оптимальный подход – использовать шрифты с официальной поддержкой CAD-программ и прозрачной лицензией. Это исключает риски при совместной работе, печати и распространении документации, особенно в коммерческих и технических проектах.
Вопрос-ответ:
Какие шрифты лучше всего подходят для инженерных чертежей в AutoCAD?
Для инженерных чертежей оптимальны шрифты с фиксированной шириной символов и геометрически ровными линиями. На практике чаще всего используют Romans, ISOCP, Arial Technical и Simplex. Они сохраняют читаемость при малых размерах текста, корректно масштабируются и корректно отображаются при экспорте в DWG или DXF форматы. Важно проверить kerning и толщину линий, чтобы размеры и обозначения не сливались на плотных схемах.
Как правильно настроить межбуквенные интервалы для чертежного стиля?
Межбуквенные интервалы в чертежных шрифтах регулируются в зависимости от размера текста и плотности элементов на чертеже. Для текста от 2 до 4 мм рекомендуется увеличивать интервалы на 3–7%, чтобы символы не сливались при печати. При плотной компоновке аннотаций можно слегка уменьшить межсловные интервалы на 2–4% для более компактного размещения текста, сохранив читаемость.
Можно ли использовать бесплатные шрифты для коммерческих проектов?
Не все бесплатные шрифты разрешено использовать в коммерческих проектах. Перед применением следует проверить лицензию и условия использования: разрешена ли печать, публикация и интеграция в CAD-файлы. Если лицензия ограничивает использование только для личных целей, потребуется приобретение коммерческой версии. Хранение копии лицензионного соглашения вместе с проектом помогает подтвердить легальное использование шрифта при проверках.
Как проверить, что шрифт сохраняет читаемость при масштабировании чертежа?
Необходимо протестировать шрифт на разных масштабах и носителях. Для Romans и ISOCP текст от 2 мм сохраняет пропорции при увеличении до 400% и уменьшении до 25%. Важно проверять, чтобы линии символов не становились слишком тонкими или сливались при уменьшении. Также стоит проверить печать на плоттере и экспорт в CAD-форматы, чтобы убедиться, что размеры и обозначения остаются точными.
Какие особенности учета шрифта в электрических схемах?
В электрических схемах текст часто располагается рядом с линиями и символами. Шрифты типа ISOCP и Simplex с фиксированной шириной символов обеспечивают равномерное распределение текста. Необходимо проверять kerning, чтобы символы не пересекали линии схем и стрелки размеров. Для мелких аннотаций рекомендуется увеличивать толщину линий шрифта до 0,3–0,35 мм, что улучшает читаемость на плотных схемах и при печати на стандартных носителях.
Как выбрать шрифт для архитектурного плана, чтобы текст оставался читаемым при мелком масштабе?
Для архитектурного плана лучше выбирать шрифты с геометрически ровными линиями и фиксированной шириной символов, такие как Romans или ISOCP. При размерах текста 2–4 мм важно увеличить межбуквенные интервалы на 3–7%, чтобы символы не сливались, и при необходимости слегка уменьшить межсловные интервалы для плотного размещения аннотаций. Толщину линий шрифта стоит устанавливать в пределах 0,25–0,35 мм для мелких размеров, а для заголовков и обозначений — 0,5–0,7 мм. Перед окончательным выбором рекомендуется протестировать шрифт на реальном чертеже и проверить печать на плоттере, чтобы убедиться, что текст сохраняет читаемость и пропорции при любых масштабах.
