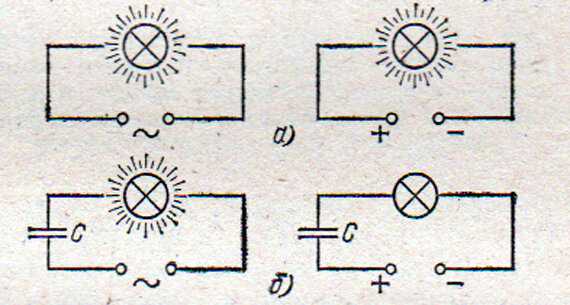

Какое сопротивление конденсатор создает для переменного тока

Реактивное сопротивление конденсатора, обозначаемое как X_C, определяет, насколько конденсатор ограничивает протекание переменного тока в цепи. В отличие от активного сопротивления резистора, X_C зависит от частоты тока f и емкости C конденсатора по формуле X_C = 1 / (2πfC). Для конденсатора емкостью 10 мкФ на частоте 50 Гц X_C составляет примерно 318 Ом.

Знание реактивного сопротивления критично при расчете токов в фильтрах, фазосдвигающих цепях и схемах питания. Для точного расчета рекомендуется использовать единицы СИ: емкость в фарадах, частоту в герцах, сопротивление в омах. Малые отклонения в емкости или частоте могут изменять ток в цепи на десятки процентов.

При проектировании схем важно учитывать, что X_C уменьшается с ростом частоты. Например, при удвоении частоты с 50 Гц до 100 Гц реактивное сопротивление того же конденсатора падает вдвое, что увеличивает ток. Аналогично, увеличение емкости в два раза снижает X_C в два раза, обеспечивая больший пропускной ток без изменения напряжения.

Для практических расчетов рекомендуется сначала определять X_C, затем использовать закон Ома для переменного тока I = U / X_C, где U – напряжение на конденсаторе. Такой подход позволяет точно оценивать токи и фазовые сдвиги, исключая ошибки при проектировании цепей с переменным током.

Понятие сопротивления конденсатора переменному току

Сопротивление конденсатора переменному току, или реактивное сопротивление X_C, описывает способность конденсатора ограничивать ток в цепи без рассеивания энергии в виде тепла. В отличие от резистора, ток через конденсатор опережает напряжение на 90° по фазе, что важно учитывать при расчетах цепей переменного тока.

Значение X_C определяется емкостью конденсатора C и частотой переменного тока f по формуле X_C = 1 / (2πfC). Для конденсатора 4,7 мкФ при 60 Гц реактивное сопротивление составит примерно 564 Ом. Такой расчет позволяет точно подобрать элементы для фильтров, делителей напряжения и фазосдвигающих цепей.

Сопротивление конденсатора уменьшается с увеличением частоты или емкости. При проектировании схем рекомендуется проверять X_C на диапазоне рабочих частот, чтобы избежать перегрузки конденсатора или превышения допустимого тока. Для большинства бытовых и промышленных схем расчет выполняется в омах с точностью до единиц, а при критичных цепях – с точностью до десятых долей ома.

Практическое применение X_C включает расчет тока через конденсатор, оценку фазового сдвига и выбор конденсатора для компенсации реактивной мощности. Контроль этих параметров позволяет обеспечить стабильную работу цепи без перегрева и снижения КПД.

Закон Ома для переменного тока и роль конденсатора

В цепях переменного тока закон Ома принимает форму I = U / Z, где I – ток, U – приложенное напряжение, а Z – полное сопротивление цепи. Для цепи с конденсатором полное сопротивление определяется только реактивным сопротивлением X_C, если активные элементы отсутствуют.

Роль конденсатора в этом контексте выражается в следующих аспектах:

• Ограничение тока: ток через конденсатор зависит от X_C. Чем выше реактивное сопротивление, тем меньше ток при фиксированном напряжении.
• Фазовый сдвиг: ток опережает напряжение на 90°, что важно при расчетах резонансных и фазосдвигающих цепей.
• Регулировка цепи: изменение емкости или частоты позволяет управлять током и фазой без изменения источника напряжения.

Для практического расчета:

1. Определить емкость конденсатора C в фарадах и частоту f источника в герцах.
2. Вычислить реактивное сопротивление: X_C = 1 / (2πfC).
3. Применить закон Ома: I = U / X_C, где U – действующее напряжение источника.
4. Проверить фазовый сдвиг для корректного расчета мощности и согласования цепи.

Использование этого подхода позволяет прогнозировать токи через конденсаторы, оценивать их допустимую нагрузку и проектировать схемы с точной фазовой характеристикой. В практических схемах точность расчета X_C влияет на эффективность фильтров, стабилизаторов и компенсирующих устройств.

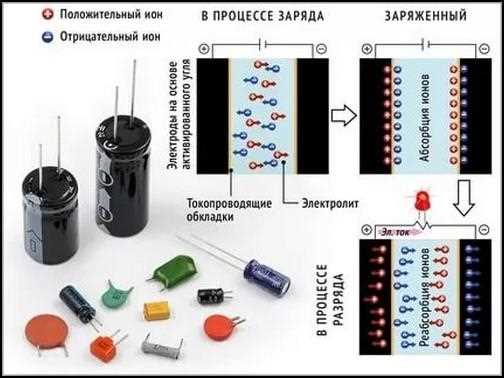

Формула расчета реактивного сопротивления конденсатора

Реактивное сопротивление конденсатора X_C вычисляется по формуле X_C = 1 / (2πfC), где f – частота переменного тока в герцах, а C – емкость конденсатора в фарадах. Эта формула позволяет точно определить величину сопротивления, которое конденсатор оказывает протеканию переменного тока без выделения тепла.

Для примера, конденсатор емкостью 2,2 мкФ при частоте 100 Гц имеет реактивное сопротивление:

X_C = 1 / (2 × 3,1416 × 100 × 2,2 × 10^-6) ≈ 723 Ом

При расчете рекомендуется:

• Использовать единицы СИ: емкость в фарадах, частоту в герцах, сопротивление в омах.
• Проверять диапазон рабочих частот источника, так как X_C обратно пропорционально f.
• Учитывать точность емкости конденсатора: стандартные допуски ±5–10% могут изменять X_C заметно в критичных схемах.

Эта формула применяется при проектировании фильтров, фазосдвигающих цепей и делителей переменного напряжения, позволяя корректно подобрать элементы для нужного тока и фазового сдвига. Расчеты на ее основе позволяют предотвратить перегрузку конденсатора и оптимизировать работу цепи.

Влияние частоты на сопротивление конденсатора

Реактивное сопротивление конденсатора X_C обратно пропорционально частоте переменного тока: X_C = 1 / (2πfC). При увеличении частоты ток через конденсатор растет, а сопротивление падает, что напрямую влияет на работу фильтров и фазосдвигающих цепей.

Например, конденсатор емкостью 1 мкФ имеет X_C ≈ 3183 Ом на частоте 50 Гц и ≈ 1592 Ом на 100 Гц. Такое снижение сопротивления в два раза увеличивает ток через конденсатор при том же напряжении, что необходимо учитывать при выборе элементов для цепей переменного тока.

Рекомендации для практического применения:

• Проверять реактивное сопротивление на диапазоне рабочих частот источника.
• Использовать X_C для расчета тока и фазового сдвига, особенно в схемах фильтров и резонансных цепях.
• При проектировании делителей переменного напряжения учитывать уменьшение X_C на высоких частотах для точного распределения токов.

Контроль зависимости X_C от частоты позволяет избегать перегрузки конденсаторов и обеспечивает стабильную работу цепей при изменении сигнала. Для промышленных и аудиосхем точность расчета должна быть в пределах 1–2% для критичных частотных диапазонов.

Влияние емкости на реактивное сопротивление

Реактивное сопротивление конденсатора X_C обратно пропорционально его емкости: X_C = 1 / (2πfC). Увеличение емкости снижает сопротивление, что позволяет большему току проходить через конденсатор при фиксированном напряжении и частоте.

Например, конденсатор емкостью 1 мкФ при 60 Гц имеет X_C ≈ 2653 Ом, а конденсатор 4,7 мкФ на той же частоте – ≈ 564 Ом. При этом ток через второй конденсатор в 4,7 раза выше, что важно учитывать при расчете цепей фильтров и делителей напряжения.

Рекомендации при подборе емкости:

• Выбирать конденсатор с емкостью, обеспечивающей требуемый ток и фазовый сдвиг.
• Учитывать допуск емкости: стандартные ±5–10% могут изменять X_C и ток на критичных частотах.
• Проверять X_C на рабочем диапазоне частот, чтобы избежать перегрузки конденсатора и нарушения работы фильтров.

Контроль емкости позволяет точно регулировать реактивное сопротивление и ток, повышая эффективность цепей переменного тока без изменения напряжения источника.

Расчет тока через конденсатор в цепи переменного тока

Ток через конденсатор определяется законом Ома для переменного тока: I = U / X_C, где U – действующее напряжение источника, а X_C – реактивное сопротивление конденсатора. Реактивное сопротивление рассчитывается по формуле X_C = 1 / (2πfC).

Пример расчета: конденсатор емкостью 2,2 мкФ подключен к источнику 220 В при частоте 50 Гц. Сначала вычисляем X_C:

X_C = 1 / (2 × 3,1416 × 50 × 2,2 × 10^-6) ≈ 1447 Ом

Ток через конденсатор: I = 220 / 1447 ≈ 0,152 А. Это значение показывает фактический ток, который протекает без выделения тепла в элементе.

Рекомендации для точного расчета:

• Использовать действующее напряжение источника (U_RMS) для корректного расчета тока.
• Проверять X_C на диапазоне рабочих частот, особенно если источник переменного тока нестабильный.
• Учитывать допуск емкости конденсатора, чтобы исключить превышение допустимого тока.
• Для цепей с фазовым сдвигом дополнительно учитывать угол опережения тока относительно напряжения для расчета полной мощности.

Использование этого метода позволяет точно прогнозировать нагрузку на конденсатор и выбирать элементы, соответствующие требованиям по току и фазе в цепях переменного тока.

Практические примеры использования сопротивления конденсатора

Реактивное сопротивление конденсатора используется для управления током и фазой в различных цепях переменного тока. Оно позволяет проектировать фильтры, делители напряжения и фазосдвигающие устройства без изменения источника питания.

Примеры применения:

Для практических схем рекомендуется проверять X_C на диапазоне частот и учитывать допуски емкости, чтобы обеспечить точное распределение тока и минимизировать перегрузку элементов. Контроль сопротивления конденсатора позволяет повысить эффективность фильтров и стабилизировать фазовые характеристики цепи.

Типичные ошибки при расчете реактивного сопротивления

Расчет реактивного сопротивления конденсатора требует точного учета частоты, емкости и единиц измерения. Неправильные данные приводят к некорректным токам и фазовым сдвигам, что может вызвать перегрузку цепи или снижение эффективности фильтров.

Наиболее распространенные ошибки:

• Использование неправильных единиц. Например, емкость в микрофарадах без перевода в фарады или частота в кГц вместо герц приводит к ошибке на несколько порядков.
• Игнорирование допусков конденсатора. Стандартные ±5–10% могут существенно изменить X_C в критичных цепях.
• Расчет на одной частоте без учета диапазона работы источника. В фильтрах и фазосдвигающих схемах реактивное сопротивление изменяется с частотой.
• Неправильное применение закона Ома. Использование активного сопротивления вместо реактивного приводит к завышению или занижению тока.
• Ошибки в определении действующего напряжения. Расчеты с амплитудой вместо U_RMS дают ток в √2 раз больше фактического.

Для предотвращения ошибок рекомендуется:

1. Переводить все величины в единицы СИ перед расчетом.
2. Учитывать допуск емкости и проверять X_C на диапазоне рабочих частот.
3. Использовать действующее напряжение источника и корректно применять закон Ома для переменного тока.
4. Проверять результаты расчета на реальных схемах, особенно при высоких токах или низких сопротивлениях.

Соблюдение этих правил позволяет получить точное значение реактивного сопротивления, правильно рассчитать ток и фазовый сдвиг, а также обеспечить надежную работу конденсаторов в цепях переменного тока.

Вопрос-ответ:

Как рассчитать реактивное сопротивление конденсатора в цепи переменного тока?

Реактивное сопротивление конденсатора X_C определяется по формуле X_C = 1 / (2πfC), где f — частота тока в герцах, а C — емкость конденсатора в фарадах. После вычисления X_C можно рассчитать ток через конденсатор по закону Ома: I = U / X_C, где U — действующее напряжение источника. Например, конденсатор 2,2 мкФ на частоте 50 Гц имеет X_C ≈ 1447 Ом, что при напряжении 220 В даст ток около 0,152 А.

Почему ток через конденсатор опережает напряжение на 90°?

В конденсаторе изменение напряжения вызывает накопление и разрядку заряда на пластинах. Поскольку ток связан с изменением заряда, он максимален в момент, когда скорость изменения напряжения наибольшая. В результате ток опережает напряжение на четверть периода, что соответствует фазовому сдвигу 90°. Этот эффект учитывается при расчете фазового сдвига и мощности в цепях переменного тока.

Как изменение частоты влияет на реактивное сопротивление?

Реактивное сопротивление обратно пропорционально частоте. При увеличении частоты X_C уменьшается, что увеличивает ток через конденсатор при фиксированном напряжении. Например, конденсатор 1 мкФ на 50 Гц имеет X_C ≈ 3183 Ом, а на 100 Гц — ≈ 1592 Ом. Такое свойство используется для фильтрации сигналов и управления токами в цепях.

Какие ошибки чаще всего допускают при расчете реактивного сопротивления?

Часто используют неверные единицы емкости или частоты, что приводит к ошибкам на несколько порядков. Еще одна ошибка — расчет на одной частоте без учета диапазона работы источника. Неправильное применение закона Ома для переменного тока и использование амплитуды вместо действующего напряжения также дают неверные значения тока. Допуски емкости конденсаторов ±5–10% могут существенно изменить расчет в критичных цепях.

Как выбирать конденсаторы для фильтров с заданной частотой среза?

Для фильтра низких или высоких частот необходимо рассчитать X_C на частоте среза по формуле X_C = 1 / (2πfC) и согласовать его с сопротивлением резисторов в цепи. Например, для фильтра низких частот с резистором 10 кОм на частоте 1 кГц конденсатор 15,9 нФ обеспечит X_C ≈ 10 кОм, что создаст требуемое ослабление сигнала выше 1 кГц. Проверка расчетов на диапазоне частот позволяет исключить искажения.
