Как из беспроводной мыши сделать проводную

Переделка беспроводной мыши в проводную применяется, когда устройство стабильно работает по USB, но теряет связь по радиоканалу, быстро разряжает батареи или используется в стационарных условиях. Большинство моделей питаются от напряжения 1,5–3 В, получаемого от батареек или аккумулятора, что позволяет заменить источник питания на постоянное питание через кабель.

Для переделки требуется вскрыть корпус, определить полярность контактов батарейного отсека и найти точки питания на плате. Чаще всего они обозначены как VCC и GND. Подключение выполняется напрямую к этим точкам с использованием USB-кабеля, где красный провод отвечает за +5 В, а чёрный – за землю. В ряде случаев нужен понижающий стабилизатор до 3 В, чтобы избежать перегрузки контроллера.

Работа предполагает аккуратную пайку, фиксацию кабеля внутри корпуса и проверку отсутствия короткого замыкания. После сборки мышь должна определяться компьютером как обычное HID-устройство без установки драйверов. Такой подход позволяет продлить срок службы устройства и убрать зависимость от батареек при постоянной эксплуатации.

Определение модели мыши и проверка возможности переделки

Перед началом работ требуется точно определить модель мыши и тип её питания. Название обычно указано на нижней крышке корпуса или внутри батарейного отсека. Если маркировка отсутствует, модель можно установить по FCC ID, серийному номеру или визуальному совпадению платы с фотографиями из разборок.

Ключевой параметр – рабочее напряжение электроники. Его можно узнать из:

• номинала батареи (AA – 1,5 В, AAA – 1,5 В, встроенный аккумулятор – 3,7 В);
• маркировки стабилизатора на плате;
• даташита микроконтроллера или радиомодуля.

Для переделки подходят модели, где питание платы не превышает 3,3 В или 5 В. Если используется одна батарейка AA или AAA, почти всегда присутствует повышающий преобразователь, что упрощает подключение внешнего источника.

Перед вскрытием корпуса необходимо проверить конструктивные ограничения:

• доступ к контактам батарейного отсека или тестовым площадкам;
• отсутствие заливки платы компаундом.

Мыши с интегрированным литий-ионным аккумулятором требуют дополнительной проверки. Если аккумулятор подключён через отдельный контроллер заряда, прямое питание от USB возможно только после обхода или отключения этого узла.

Перед пайкой рекомендуется выполнить тест: подать внешнее питание нужного напряжения на контакты батарейного отсека и убедиться, что мышь стабильно включается и реагирует на движения. Только после этого модель можно считать пригодной для переделки.

Разбор корпуса без повреждения защёлок и плат

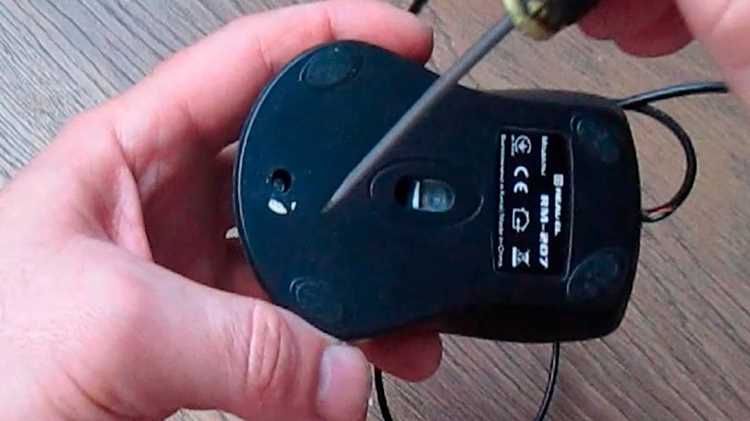

Корпус беспроводной мыши обычно фиксируется винтами и пластиковыми защёлками. Винты чаще всего скрыты под тефлоновыми ножками или наклейкой с серийным номером. Ножки снимают тонким лезвием, прогревая их феном до 40–50 °C, чтобы сохранить клеевой слой для обратной установки.

После выкручивания винтов корпус не разъединяют силой. Половины расходятся только после отжатия внутренних защёлок, расположенных по периметру. Для этого используют пластиковую лопатку или медиатор, начиная со стороны батарейного отсека, где толщина пластика больше и риск излома ниже.

При открытии корпуса верхнюю крышку приподнимают медленно. Во многих моделях она соединена с платой шлейфом кнопок или колесом прокрутки. Резкий рывок приводит к обрыву дорожек или деформации контактов энкодера.

Плата крепится к нижней части корпуса отдельными винтами и иногда пластиковыми стойками. Перед извлечением проверяют наличие антенны радиомодуля, выполненной в виде тонкого провода или дорожки на плате. Её нельзя тянуть или перегибать, так как это снижает стабильность работы устройства.

Все снятые элементы раскладывают в порядке демонтажа. Это упрощает обратную сборку и снижает риск перекоса платы, при котором кнопки перестают корректно нажиматься после установки корпуса.

Поиск точек питания на плате вместо батареи

Точки питания для подключения кабеля находятся в зоне батарейного отсека или сразу за ним по дорожкам платы. В большинстве моделей плюс питания выведен на контакт, соединённый с пружиной батареи, минус – на плоскую площадку или корпусной контакт.

Перед пайкой необходимо определить полярность и рабочее напряжение. Это выполняют мультиметром в режиме измерения постоянного напряжения:

• установить батарею и включить мышь;
• измерить напряжение между предполагаемыми контактами питания;
• зафиксировать значения в активном режиме и в простое.

После определения полярности батарею извлекают и проверяют трассировку дорожек. Часто плюс питания проходит через диод или дроссель, а затем поступает на стабилизатор. Минус обычно соединён с общей землёй платы и доступен в нескольких точках.

При наличии на плате маркировок VBAT, V+, GND или тестовых площадок с круглой формой их используют как основные точки подключения. Такие площадки удобнее паять, чем тонкие пружинные контакты батарейного отсека.

Если мышь использует одну батарейку AA или AAA, напряжение на плате после преобразователя может достигать 3–3,3 В. В этом случае питание от USB подают не напрямую, а после понижения напряжения. При встроенном аккумуляторе проверяют, подключены ли контакты напрямую к плате или через контроллер заряда.

Перед окончательным подключением выполняют пробную подачу питания через лабораторный источник с ограничением тока до 100–150 мА. Это позволяет убедиться в правильности выбранных точек и исключить повреждение элементов.

Выбор USB-кабеля и подготовка проводов к пайке

Большинство USB-кабелей содержит четыре провода, из которых для питания используются только два. Цветовая маркировка позволяет быстро определить назначение жил:

Белый и зелёный провода не используются и должны быть изолированы термоусадкой или лаком, чтобы исключить контакт с платой. Экран и дренажную жилу при наличии обрезают или соединяют с общим проводом, если это позволяет компоновка корпуса.

Перед пайкой с кабеля снимают внешнюю изоляцию на 30–40 мм, затем зачищают жилы на 2–3 мм. Многожильные провода обязательно лудят припоем с канифолью, формируя плотный кончик, который не распушается при установке на контактную площадку.

Для снижения механической нагрузки на пайку кабель дополнительно фиксируют внутри корпуса. Это выполняется узлом, каплей термоклея или штатным зажимом, если он предусмотрен конструкцией мыши.

Пайка кабеля к плате и фиксация контактов

Перед пайкой необходимо подготовить плату: очистить контактные площадки от лака и нанести немного припоя. Паяльник выбирают с тонким жалом и мощностью 15–25 Вт, температура около 320 °C, чтобы не перегреть дорожки и элементы.

Красный провод USB припаивают к положительной клемме питания, чёрный – к земле. Провод удерживают без натяжения, оставляя небольшой запас длины для предотвращения разрыва при сборке корпуса. Время контакта паяльника с платой не более 2–3 секунд.

После пайки проверяют прочность соединения лёгким покачиванием провода. При признаках ослабления или матовой поверхности контакт перепаивают. Не допускается соприкосновение припоя с соседними дорожками и элементами.

Фиксацию кабеля внутри корпуса выполняют с помощью термоклея или эпоксидной смолы, удерживая изоляцию провода. Это снижает нагрузку на пайку при движении кабеля и предотвращает случайное отрывание.

Заключительный этап – проверка мультиметром на отсутствие короткого замыкания между плюс и минус. Только после успешной проверки переходят к окончательной сборке мыши.

Для выхода кабеля из корпуса выбирают место, где пластик не мешает движениям руки и не создаёт точек перегиба. Чаще всего используют боковую или заднюю часть корпуса. Если штатного отверстия нет, его делают тонким сверлом или лезвием, соблюдая осторожность, чтобы не повредить внутренние элементы.

Внутри корпуса кабель фиксируют с помощью зажимов, капли термоклея или изгиба в виде петли. Это предотвращает натяжение на пайку и обеспечивает стабильное положение при движениях мыши.

После установки кабеля проверяют свободу движения кнопок и колеса прокрутки, убедившись, что провод не мешает работе механики. Только после этого корпус собирают обратно.

Проверка работы мыши после сборки и устранение ошибок

После сборки подключают мышь к USB-порту компьютера и проверяют определение устройства в системе. Если мышь не определяется, первым делом проверяют целостность пайки и правильность подключения красного и чёрного проводов.

Далее тестируют работу кнопок и колеса прокрутки. Неправильная реакция часто связана с перекосом платы или зажатым кабелем внутри корпуса. В таких случаях корпус частично разбирают, выравнивают плату и корректируют положение провода.

Если курсор двигается рывками или не реагирует на движения, проверяют контакт сенсора с оптическим модулем. Иногда оптическая линза смещается при сборке, и её необходимо аккуратно выровнять по оси сенсора.

При стабильной работе всех элементов проверяют мышь на непрерывное подключение в течение 30–60 минут, чтобы исключить проблемы с питанием или коротким замыканием. Любые сбои устраняют корректировкой пайки, фиксации кабеля или дополнительной изоляцией проводов.

Только после успешного прохождения всех тестов устройство готово к регулярной эксплуатации как проводная мышь.

Вопрос-ответ:

Какие модели беспроводных мышей подходят для переделки в проводные?

Подходят модели с напряжением питания до 3,3–5 В, где контактные площадки батарейного отсека доступны для пайки. Если мышь использует встроенный литий-ионный аккумулятор с контроллером заряда, необходимо проверить возможность обхода этого узла или подключения внешнего питания через стабилизатор.

Как правильно определить точки питания на плате вместо батарей?

Точки питания обычно находятся на контактных площадках батарейного отсека и обозначены как VCC, VBAT или GND. Для проверки используют мультиметр: сначала измеряют напряжение с установленными батареями, затем отмечают полярность и рабочее значение напряжения. После этого можно подключать USB-кабель, соблюдая полярность.

Какие шаги важны при пайке USB-кабеля к плате мыши?

Сначала контактные площадки очищают от лака и наносят небольшой слой припоя. Красный провод припаивают к положительной клемме, чёрный — к земле. Жилы лудят перед пайкой, а после установки кабеля фиксируют термоклеем или эпоксидной смолой, чтобы снизить нагрузку на контакт и исключить отрыв.

Что делать, если мышь после переделки не работает стабильно?

Сначала проверяют правильность подключения проводов и прочность пайки. Затем оценивают положение платы внутри корпуса и наличие натяжения кабеля, которое может блокировать кнопки. Если курсор двигается рывками, проверяют оптический сенсор и выравнивают линзу. После корректировки выполняют тест работы на протяжении 30–60 минут для проверки стабильности питания и контактов.
