Extended APIC и x2APIC представляют собой усовершенствованные механизмы управления прерываниями в современных процессорах Intel и AMD. Основное отличие x2APIC от стандартного APIC заключается в увеличенном адресном пространстве – с 8 бит до 32 бит, что позволяет поддерживать более 2000 логических процессоров в многопроцессорных системах.
Наличие поддержки x2APIC важно для серверов и рабочих станций с высокой нагрузкой на многопоточность. С включением этой функции снижается время обработки прерываний и повышается точность маршрутизации сигналов между ядрами, что особенно критично для баз данных, виртуализации и распределённых вычислений.
Чтобы воспользоваться возможностями x2APIC, необходимо убедиться, что материнская плата и BIOS поддерживают эту функцию. В современных системах включение x2APIC в настройках BIOS позволяет операционной системе идентифицировать все доступные ядра и корректно распределять задачи между ними.
Поддержка Extended APIC также облегчает мониторинг и управление прерываниями на уровне операционной системы. Для Windows и Linux существуют специальные драйверы и параметры ядра, которые оптимизируют работу с x2APIC, снижая задержки и уменьшая вероятность конфликтов при интенсивных вычислениях.
Как определить, поддерживает ли процессор x2APIC
Поддержку x2APIC можно проверить с помощью встроенных инструментов операционной системы. В Windows достаточно открыть командную строку и выполнить команду systeminfo или wmic cpu get Caption,Name,ProcessorId, после чего проверить модель процессора и сопоставить её с официальной документацией Intel или AMD для подтверждения наличия x2APIC.
На Linux поддержка x2APIC отображается в файле /proc/cpuinfo. Необходимо найти строки с flags и убедиться, что присутствует флаг x2apic. Альтернативно можно использовать команду lscpu, которая также показывает расширенные возможности APIC.
Кроме программных методов, информация о поддержке x2APIC содержится в спецификациях процессора на сайте производителя. В документации Intel следует искать раздел “Advanced Programmable Interrupt Controller”, а у AMD – “Extended APIC Features”. Совмещение этих источников позволяет точно определить совместимость системы с x2APIC.
Разница между стандартным APIC и расширенным x2APIC
Основное отличие x2APIC от стандартного APIC заключается в увеличенном адресном пространстве и способе обработки прерываний:
- Адресное пространство: стандартный APIC использует 8-битные идентификаторы, поддерживая до 256 логических процессоров, тогда как x2APIC применяет 32-битные идентификаторы, что позволяет работать с тысячами ядер.

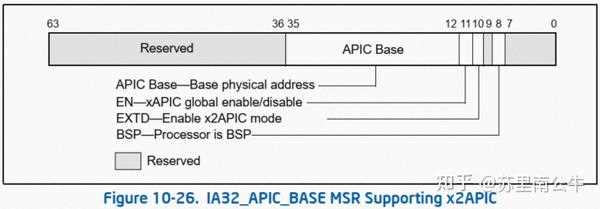

- Прямой доступ к регистрам: x2APIC позволяет ядрам напрямую взаимодействовать с APIC через MSR-регистры, уменьшая накладные расходы на передачу команд.
- Сокращение задержек: маршрутизация прерываний между ядрами выполняется быстрее благодаря расширенным механизмам интерцепции сигналов.
- Поддержка NUMA-систем: x2APIC упрощает распределение прерываний в системах с несколькими процессорными сокетами.
Для выбора между APIC и x2APIC необходимо учитывать конфигурацию системы. В одноядерных или маломощных многоядерных процессорах преимущества x2APIC минимальны, но в серверных установках с большим количеством ядер его включение снижает вероятность узких мест при обработке прерываний.
Влияние x2APIC на работу многопроцессорных систем
x2APIC улучшает обработку прерываний в системах с большим числом ядер за счёт расширенного адресного пространства и прямого доступа к регистрам. Это позволяет операционной системе распределять прерывания более равномерно между ядрами, снижая нагрузку на отдельные процессоры.
В многопроцессорных конфигурациях с NUMA архитектурой использование x2APIC минимизирует задержки при передаче сигналов между сокетами. Прерывания отправляются напрямую к нужному ядру, без необходимости обходить промежуточные уровни APIC, что ускоряет обработку задач в реальном времени и повышает стабильность систем с интенсивными вычислениями.
Для оптимальной работы многопроцессорных систем рекомендуется включать x2APIC в BIOS и проверять, что ядро операционной системы корректно идентифицирует все логические процессоры. Включение x2APIC особенно важно для серверов виртуализации, баз данных и приложений с высокой степенью параллелизма, где задержки прерываний напрямую влияют на производительность.
Настройка BIOS для включения x2APIC

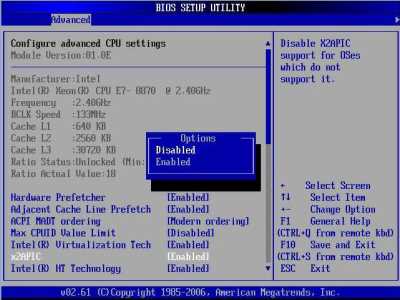

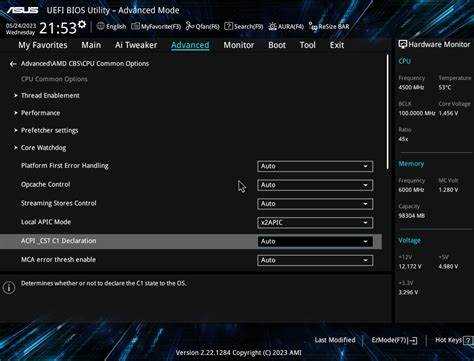

Для активации x2APIC необходимо войти в BIOS или UEFI материнской платы и найти раздел, связанный с настройками процессора или Advanced CPU Configuration. Обычно опция обозначается как x2APIC Mode или Extended APIC.
После нахождения параметра необходимо изменить его состояние на Enabled и сохранить изменения, перезагрузив систему. В некоторых моделях материнских плат включение x2APIC может сопровождаться автоматическим включением других функций, таких как Interrupt Remapping для поддержки виртуализации.
Рекомендуется проверять поддержку x2APIC после включения через операционную систему. В Windows можно использовать systeminfo, а на Linux – lscpu или просмотр /proc/cpuinfo. Если опция не отображается, возможно, требуется обновление BIOS до последней версии или материнская плата не поддерживает расширенный APIC.
Совместимость операционных систем с x2APIC
x2APIC поддерживается большинством современных операционных систем, однако для корректной работы необходимо учитывать версии ядра и наличие драйверов:
- Windows: начиная с Windows 7 и Windows Server 2008 R2, ядро поддерживает x2APIC. Для виртуализированных сред важно включать Interrupt Remapping в BIOS и использовать соответствующие драйверы Hyper-V или VMware.
- Linux: все ядра начиная с версии 2.6.30 распознают x2APIC. Проверка доступна через команды lscpu и просмотр /proc/cpuinfo. Для NUMA-систем рекомендуется использовать ядро 4.x и выше для оптимального распределения прерываний.
- BSD и другие UNIX-подобные системы: FreeBSD начиная с версии 9 и OpenBSD с версии 5.7 поддерживают x2APIC. Настройка включает включение соответствующего параметра в конфигурации ядра.
Рекомендуется перед установкой операционной системы проверять совместимость процессора с x2APIC и при необходимости обновлять BIOS и ядро. Включение x2APIC в неподдерживаемой ОС может привести к некорректной идентификации ядер и ошибкам распределения прерываний.
Реальные сценарии использования Extended APIC
Extended APIC и x2APIC применяются в системах с высокой нагрузкой на многопоточность и распределённые вычисления. Они обеспечивают точное распределение прерываний и минимизацию задержек между ядрами.
Ниже приведены ключевые сценарии использования:
| Сценарий | Описание | Преимущества использования x2APIC |
|---|---|---|
| Серверы виртуализации | Обработка множества виртуальных машин с распределением ресурсов между ядрами. | Снижение задержек прерываний, равномерное распределение нагрузки между ядрами. |
| Базы данных и аналитика | Интенсивные запросы и многопоточные транзакции требуют высокой скорости обработки прерываний. | Более быстрое распределение прерываний, предотвращение узких мест в ядрах. |
| Научные вычисления и рендеринг | Использование кластеров и многоядерных процессоров для расчётов и графики. | Уменьшение задержек при синхронизации потоков, стабильное распределение сигналов. |
| NUMA-системы | Системы с несколькими процессорными сокетами и распределённой памятью. | Эффективное маршрутизирование прерываний между сокетами, оптимизация работы с памятью. |
Реальное применение x2APIC особенно важно там, где нагрузка на ядра и прерывания постоянно высокая, что позволяет поддерживать стабильную работу и предсказуемую производительность системы.
Вопрос-ответ:
Что такое Extended APIC и x2APIC?
Extended APIC и x2APIC — это усовершенствованные контроллеры прерываний, используемые в современных процессорах. x2APIC применяет 32-битные идентификаторы ядер вместо 8-битных, что позволяет системе работать с большим числом логических процессоров и ускоряет обработку прерываний между ними.
Как проверить, поддерживает ли мой процессор x2APIC?
На Windows можно использовать команду systeminfo или wmic cpu get Name,Caption для определения модели процессора, затем сверить её с документацией Intel или AMD. В Linux проверка выполняется через lscpu или просмотр /proc/cpuinfo, где в списке flags должен присутствовать флаг x2apic.
Какая разница между стандартным APIC и x2APIC?
Стандартный APIC использует 8-битные идентификаторы ядер, поддерживая до 256 логических процессоров, тогда как x2APIC применяет 32-битные идентификаторы, что увеличивает число поддерживаемых ядер до нескольких тысяч. x2APIC также сокращает задержки при маршрутизации прерываний и позволяет ядрам напрямую взаимодействовать с регистром APIC через MSR.
Какие операционные системы корректно работают с x2APIC?
Windows поддерживает x2APIC начиная с версий 7 и Windows Server 2008 R2. Linux распознает x2APIC с ядра 2.6.30, но для NUMA-систем рекомендуется ядро 4.x и выше. FreeBSD поддержка доступна с версии 9, OpenBSD — с версии 5.7. Перед установкой важно убедиться, что BIOS включён и обновлён до актуальной версии.
В каких ситуациях включение x2APIC наиболее полезно?
x2APIC особенно актуален для серверов с виртуальными машинами, баз данных с многопоточными запросами, систем научных вычислений, рендеринга и NUMA-конфигураций. Он позволяет равномерно распределять прерывания между ядрами, уменьшает задержки обработки сигналов и поддерживает стабильную работу при высокой нагрузке на процессор.
Как x2APIC влияет на производительность многопроцессорных систем и стоит ли его включать на сервере?
x2APIC ускоряет обработку прерываний в системах с большим количеством ядер за счёт расширенного адресного пространства и прямого доступа к регистрам. Это позволяет операционной системе точнее распределять сигналы между ядрами, снижая вероятность перегрузки отдельных процессоров. На сервере с виртуальными машинами или базами данных включение x2APIC помогает уменьшить задержки и улучшить отклик системы при высокой нагрузке. Для включения достаточно активировать соответствующую опцию в BIOS и убедиться, что операционная система корректно распознаёт все ядра.
