Vref на схеме что это

Vref – это опорное напряжение, используемое для точной установки уровней в аналоговых и цифровых схемах. В большинстве микроконтроллеров и АЦП стандартное значение Vref составляет 3,3 В или 5 В, что напрямую влияет на диапазон преобразования сигнала и точность измерений. Неправильный выбор источника Vref может привести к погрешностям до нескольких процентов, даже при корректной работе остальной схемы.

На практике Vref применяется для установки порогов срабатывания компараторов, стабилизации работы ЦАП и согласования уровней сигналов между различными узлами. В схемах с высокоточной измерительной электроникой рекомендуется использовать внешние прецизионные источники с точностью не хуже ±0,1% и низким температурным коэффициентом.

Выбор внутреннего или внешнего источника Vref зависит от требований точности и стабильности схемы. Внутренние источники удобны для простых приложений, но их допустимая ошибка может достигать ±2%. В схемах промышленной или лабораторной электроники предпочтительнее использовать внешние прецизионные источники с низким дрейфом и температурным коэффициентом ниже 50 ppm/°C.

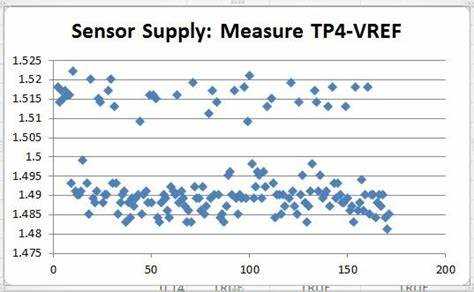

Vref на схеме: назначение и принципы работы

Vref выполняет роль эталонного напряжения, на которое ориентируются компоненты схемы для стабилизации работы и точного преобразования сигналов. В АЦП оно определяет максимальное значение, соответствующее коду «полного диапазона», а в ЦАП – уровень выхода при максимальном цифровом коде. Ошибки в Vref напрямую влияют на линейность и точность преобразования.

На практике Vref используется для:

Для минимизации влияния температуры и нагрузки рекомендуется поддерживать ток потребления с Vref на уровне 0,1–1 мА и использовать схемы с буферным усилителем, если требуется подключение нескольких узлов. В схемах с АЦП 12–16 бит стоит избегать внутренних Vref при высокой точности и применять внешние стабилизированные источники.

Что такое Vref и где он применяется на схемах

В АЦП Vref определяет максимальное аналоговое напряжение, которое соответствует коду полного диапазона. Например, при Vref = 3,3 В и 12-битном АЦП шаг преобразования составит 0,805 мВ. Для ЦАП оно определяет выходное напряжение при максимальном цифровом коде, что важно при генерации точных сигналов и согласовании с другими компонентами схемы.

Vref активно используется в:

– измерительных системах и сенсорных схемах, где требуется точность лучше ±1%;

– цифровых фильтрах и системах управления, где стабильность напряжения определяет повторяемость результатов;

– схемах с компараторами, где пороги должны оставаться неизменными при изменении питания или температуры.

Для повышения стабильности рекомендуется использовать внешние источники с точностью ±0,1–0,2% и температурным коэффициентом не более 50 ppm/°C. При подключении к нескольким узлам стоит применять буферные операционные усилители и фильтрующие конденсаторы 0,1–1 мкФ, чтобы минимизировать влияние паразитных нагрузок и шумов.

Различие между внутренними и внешними источниками Vref

Внутренние источники Vref встроены в микроконтроллер или аналоговую схему и обеспечивают базовую стабильность напряжения. Их точность обычно составляет ±1–2%, а температурный коэффициент может достигать 100 ppm/°C. Они удобны для простых задач и позволяют экономить место на плате, но при высокоточных измерениях их использование ограничено.

Внешние источники Vref представляют собой отдельные прецизионные компоненты, обеспечивающие точность ±0,1% и температурный коэффициент ниже 50 ppm/°C. Они используются в схемах с высокими требованиями к стабильности и линейности, таких как АЦП 12–16 бит и ЦАП для генерации точных сигналов.

Основные различия между внутренними и внешними источниками можно выделить следующим образом:

• Точность: внутренняя ±1–2%, внешняя ±0,1%;
• Температурный дрейф: внутренняя до 100 ppm/°C, внешняя ≤50 ppm/°C;
• Шум и стабильность: внутренние подвержены влиянию питания и нагрузки, внешние обеспечивают низкий шум и малое изменение при подключении нескольких узлов;
• Применение: внутренняя подходит для базовых измерений и ЦАП с низкой точностью, внешняя обязательна для высокоточных АЦП, лабораторной электроники и промышленной автоматики;
• Компоновка: внутренняя не требует дополнительных элементов на плате, внешняя требует фильтрующих конденсаторов и буферного усилителя при подключении нескольких потребителей.

Для выбора подходящего источника Vref необходимо оценивать требования к точности, диапазон температуры эксплуатации и нагрузку на опорное напряжение. В схемах с АЦП 12 бит и выше использование внешнего Vref снижает погрешности и повышает стабильность измерений, особенно при изменении температуры или питающего напряжения.

Типовые значения Vref для цифровых и аналоговых цепей

Vref определяет диапазон преобразования в цифровых и аналоговых схемах и напрямую влияет на точность АЦП и ЦАП. Для большинства микроконтроллеров стандартные внутренние значения Vref составляют 1,2 В, 2,5 В, 3,3 В и 5 В. Они обеспечивают совместимость с типовыми логическими уровнями и позволяют использовать встроенные источники напряжения без внешних компонентов.

В высокоточных измерительных схемах предпочтительнее применять внешние Vref с фиксированными значениями, такими как 2,048 В, 2,500 В, 4,096 В. Эти значения удобны для линейного масштабирования и минимизации погрешности округления при 12–16 битных АЦП. Например, при Vref = 2,500 В шаг АЦП с разрешением 12 бит составит примерно 0,61 мВ.

Для ЦАП типовые значения Vref совпадают с диапазоном питания и составляют 3,3 В или 5 В, что позволяет получать выходной сигнал с максимальным уровнем, соответствующим цифровому коду 0xFFF при 12 битах. При подключении нескольких потребителей к Vref рекомендуется использовать буферный операционный усилитель, чтобы избежать падения напряжения и ухудшения линейности.

При выборе Vref важно учитывать рабочую температуру и ток нагрузки. Внутренние источники с ±2% точностью могут допускать изменение напряжения до 100 мВ при токе 1 мА и температуре от -40°C до +85°C. Внешние прецизионные источники обеспечивают стабильность ±0,1% и минимальный дрейф при температуре до 125°C.

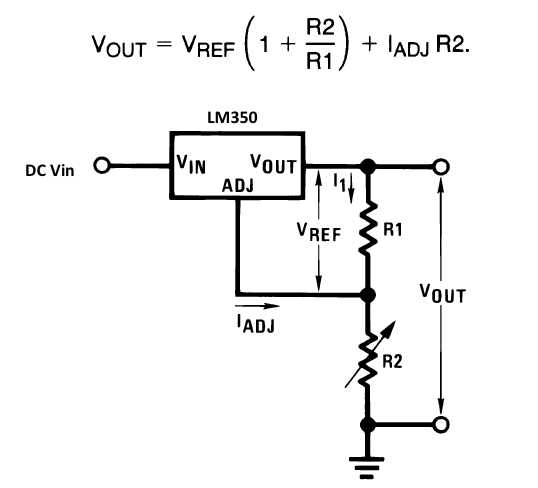

Как Vref влияет на точность АЦП и ЦАП

Vref задает эталонное напряжение, от которого зависит шаг преобразования в АЦП и максимальный выходной уровень ЦАП. Любое отклонение Vref напрямую отражается на погрешности измерений и точности формирования сигналов. Для 12-битного АЦП с Vref = 3,3 В шаг преобразования составляет 0,805 мВ; при изменении Vref на 1% погрешность шага увеличивается на 8,05 мВ.

Основные параметры, влияющие на точность:

Для АЦП и ЦАП с разрешением выше 12 бит критично применять внешние стабилизированные Vref, чтобы обеспечить линейность и повторяемость измерений при изменении температуры и нагрузки. Внутренние источники подходят только для базовых задач с допустимой точностью ±1–2%.

Подключение Vref к операционным усилителям и компараторам

Vref используется для задания точного опорного уровня на входах операционных усилителей и компараторов. Неправильное подключение может привести к смещению сигнала, шумам и потере точности срабатывания. Для стабильной работы важно учитывать сопротивление источника, ток нагрузки и фильтрацию напряжения.

Основные рекомендации при подключении:

• Использовать буферный операционный усилитель между Vref и несколькими потребителями для минимизации падения напряжения.
• Избегать длинных проводников между источником Vref и входом усилителя или компаратора, чтобы уменьшить паразитное сопротивление и индуктивность.
• При компараторах учитывать смещение входов: подключение Vref через резистивный делитель должно быть тщательно рассчитано, чтобы не ухудшить точность порогов срабатывания.
• Для схем с переменной нагрузкой или несколькими входами использовать отдельные буферы для каждого узла, если источник Vref имеет высокое внутреннее сопротивление.

Практический пример: при подключении Vref 2,5 В к компаратору с током потребления 0,5 мА и резистивной нагрузкой 10 кОм рекомендуется поставить буферный усилитель с низким выходным сопротивлением (<50 Ом) и конденсатор 0,47 мкФ на вход Vref. Это обеспечит стабильность порога ±0,5 мВ и уменьшит влияние шума на срабатывание схемы.

Причины нестабильности Vref и методы стабилизации

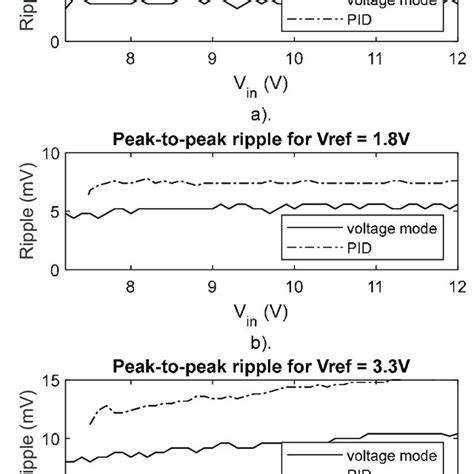

Нестабильность Vref может проявляться в виде дрейфа напряжения, пульсаций и колебаний при изменении нагрузки или температуры. Основные причины включают внутренние шумы источника, влияние температуры, токи нагрузки и паразитные импедансы проводников.

Методы стабилизации:

• Использование внешних прецизионных источников с низким температурным коэффициентом (≤50 ppm/°C) и точностью ±0,1% для высокоточных схем.
• Фильтрация напряжения конденсаторами 0,1–1 мкФ для снижения высокочастотных пульсаций.
• Применение буферных операционных усилителей при подключении нескольких узлов к одному источнику Vref, чтобы избежать падения напряжения.
• Минимизация длины проводников и использование низкоимпедансных трасс для уменьшения паразитного сопротивления и индуктивности.
• Стабилизация температуры платы: размещение Vref вдали от нагревающихся компонентов и использование термостабильных компонентов при необходимости.
• Контроль токовой нагрузки: поддержание тока потребления Vref в пределах 0,1–1 мА для сохранения стабильности напряжения.

Применение этих методов позволяет снизить дрейф Vref до нескольких милливольт при изменении температуры на 50°C и уменьшить шумы до уровня <0,5 мВ, что критично для АЦП с 12–16 битами разрешения и точных аналоговых схем.

Влияние температуры и нагрузки на напряжение Vref

Температурные изменения вызывают дрейф напряжения Vref из-за изменения свойств полупроводниковых элементов внутри источника. Для внутренних источников микроконтроллеров коэффициент температурного дрейфа может достигать 100 ppm/°C, что при Vref 3,3 В дает изменение до ±33 мВ при изменении температуры на 25°C. Прецизионные внешние источники с коэффициентом ≤50 ppm/°C обеспечивают стабильность ±4 мВ на том же диапазоне.

Нагрузочные эффекты проявляются в падении напряжения при подключении потребителей. Источники Vref с высоким внутренним сопротивлением могут терять 20–50 мВ при токе нагрузки 1 мА. Подключение нескольких узлов без буферного усилителя увеличивает падение и ухудшает линейность АЦП или ЦАП.

Рекомендации для минимизации влияния температуры и нагрузки:

• Использовать внешние прецизионные источники Vref при температурах от -40°C до +85°C или выше.
• Применять буферные операционные усилители при подключении нескольких потребителей к одному Vref.
• Поддерживать ток потребления источника в пределах 0,1–1 мА для внутренних Vref и до 5 мА для внешних источников с низким выходным сопротивлением.
• Фильтровать Vref конденсаторами 0,1–1 мкФ для снижения шумов и высокочастотных пульсаций.
• Минимизировать длину проводников и использовать низкоимпедансные трассы на плате.

Соблюдение этих рекомендаций позволяет удерживать изменение Vref в пределах ±1–2 мВ при колебаниях температуры до 50°C и подключении нескольких узлов, что критично для АЦП 12–16 бит и точных аналоговых схем.

Примеры расчета и выбора подходящего Vref для схемы

Выбор Vref зависит от требуемой точности, диапазона сигналов и разрешения АЦП или ЦАП. Неправильное значение может привести к снижению точности измерений или неправильному формированию выходного сигнала.

Пример расчета для АЦП:

1. АЦП 12 бит, диапазон входного напряжения 0–3,3 В.
2. Шаг преобразования: Vstep = Vref / 4096 = 3,3 В / 4096 ≈ 0,805 мВ.
3. Если требуется уменьшить шаг до 0,5 мВ, выбираем Vref = 0,5 мВ × 4096 ≈ 2,048 В.
4. Для стабильности ±0,1% выбираем внешний источник Vref 2,048 В с температурным коэффициентом ≤50 ppm/°C.

Пример выбора для ЦАП:

• ЦАП 12 бит, максимальный выход 5 В.
• Выход при полном коде определяется Vout_max = Vref.
• Для получения точного сигнала без коррекции выбираем Vref = 5 В, желательно внешний с низким выходным сопротивлением (<50 Ом).
• Если ЦАП подключен к нескольким потребителям, ставим буферный усилитель и конденсатор 0,47–1 мкФ для снижения падения напряжения.

При выборе Vref важно учитывать:

• Требуемую точность и разрешение АЦП/ЦАП.
• Диапазон входных сигналов и максимальное выходное напряжение.
• Температурный коэффициент и стабильность при изменении нагрузки.
• Необходимость подключения нескольких узлов через буфер или фильтрацию.

Правильный расчет и подбор Vref позволяет обеспечить шаг преобразования и выходное напряжение ЦАП с погрешностью менее 0,1% и стабильностью при изменении температуры до ±50°C.

Вопрос-ответ:

Что такое Vref и зачем он нужен в схемах с АЦП и ЦАП?

Vref — это опорное напряжение, которое задает максимальный уровень сигнала для АЦП и ЦАП. В АЦП оно определяет, какое входное напряжение соответствует максимальному цифровому коду, а в ЦАП — какое выходное напряжение соответствует полному цифровому значению. Точность и стабильность Vref напрямую влияют на линейность и точность преобразования сигналов.

В чем разница между внутренним и внешним источником Vref?

Внутренние источники встроены в микроконтроллер и имеют точность ±1–2% и температурный коэффициент до 100 ppm/°C, что подходит для простых задач. Внешние источники обеспечивают точность ±0,1% и температурный коэффициент ≤50 ppm/°C, их используют в схемах с высокой точностью АЦП/ЦАП и при работе в широком диапазоне температур. Внешние Vref также лучше выдерживают подключение нескольких узлов.

Какие типовые значения Vref применяются в цифровых и аналоговых схемах?

Для внутренних источников микроконтроллеров стандартные значения Vref обычно составляют 1,2 В, 2,5 В, 3,3 В и 5 В. Внешние прецизионные источники часто используют 2,048 В, 2,5 В и 4,096 В. Выбор конкретного значения зависит от требуемого диапазона входных сигналов, разрешения АЦП и максимального выходного напряжения ЦАП.

Как температура и нагрузка влияют на стабильность Vref?

Повышение температуры вызывает дрейф напряжения, а ток потребления нагрузки может снижать Vref из-за внутреннего сопротивления источника. Например, внутренний Vref 3,3 В с температурным коэффициентом 100 ppm/°C изменится примерно на ±33 мВ при изменении температуры на 25°C. Чтобы уменьшить влияние нагрузки, используют буферные усилители и конденсаторы фильтрации.

Как правильно выбрать Vref для конкретной схемы?

Выбор Vref зависит от разрешения АЦП/ЦАП, диапазона сигналов и требуемой точности. Для АЦП шаг преобразования рассчитывается как Vref деленное на количество кодов. Если нужен меньший шаг, выбирают более низкий Vref. Для ЦАП Vref задает максимальное выходное напряжение. При высокой точности лучше использовать внешние прецизионные источники с низким температурным коэффициентом и буферизацией при подключении нескольких узлов.

Почему точность Vref так важна для АЦП и ЦАП?

Точность Vref определяет, насколько правильно АЦП преобразует аналоговый сигнал в цифровой код и насколько точно ЦАП формирует выходное напряжение. Даже небольшие отклонения Vref приводят к увеличению погрешности измерений и нарушению линейности сигнала. Для АЦП 12–16 бит изменение Vref на 0,1% может вызвать смещение кода на несколько единиц, что критично для высокоточных измерений.

Как правильно подключить Vref в схеме с операционным усилителем и компаратором?

Для стабильного уровня на входах усилителя и компаратора рекомендуется подключать Vref через буферный операционный усилитель, чтобы минимизировать падение напряжения при нескольких нагрузках. Также важно ставить конденсатор 0,1–1 мкФ на вывод Vref для снижения шумов и пульсаций, а проводники должны быть короткими и низкоимпедансными. В компараторах при использовании резистивного делителя следует рассчитывать деление так, чтобы порог срабатывания оставался точным.
