U v w что обозначают в электрике

Буквы U, V, W в электротехнике обозначают три фазы переменного тока в трёхфазных системах. Они встречаются на схемах подключения асинхронных и синхронных двигателей, распределительных щитках и клеммных колодках. Правильное распознавание этих обозначений позволяет избежать ошибок при подключении и предотвратить перегрузку оборудования.

Для подключения трёхфазного двигателя важно соблюдать порядок фаз U-V-W, так как изменение последовательности приводит к обратному вращению ротора. На практике измерение напряжения между каждой парой фаз должно соответствовать номиналу сети: обычно 380 В для промышленного оборудования и 220 В для бытовых трёхфазных систем.

Маркировка U, V, W также применяется при проверке кабелей и автоматических выключателей. При обслуживании двигателей или щитов рекомендуется фиксировать соединения и записывать соответствие фаз, чтобы при повторной сборке исключить несоответствие. В промышленной практике это повышает безопасность и снижает риск повреждения техники.

Использование U, V, W помогает стандартизировать документацию и схемы, облегчая поиск неисправностей и контроль за состоянием электросетей. Особенно важно для новых монтажей и модернизации оборудования соблюдать одинаковую маркировку на всех компонентах.

U V W в электрике: значение и применение

Буквы U, V, W обозначают три фазы переменного тока в трёхфазных электрических сетях. Они используются для подключения асинхронных двигателей, трансформаторов и распределительных щитов. На клеммных колодках двигателей U соответствует первой фазе, V – второй, W – третьей. Соблюдение последовательности фаз критично для правильного направления вращения ротора.

Трёхфазные системы часто подключаются по схемам «звезда» и «треугольник». В схеме «звезда» измеренное напряжение между любой фазой и нейтралью обычно составляет 220 В, между фазами – 380 В. В схеме «треугольник» напряжение между любыми фазами соответствует номиналу сети, например, 380 В в промышленных системах.

Правильное подключение и контроль фаз позволяют избежать перегрузок и коротких замыканий. При проверке оборудования измеряют напряжение между U-V, V-W и W-U. Несоблюдение последовательности может привести к обратному вращению двигателя и повреждению механики.

При монтаже промышленного оборудования рекомендуется маркировать кабели и клеммы в соответствии с U, V, W на всех этапах установки. Это упрощает диагностику, ускоряет обслуживание и снижает риск ошибок при повторном подключении. Регулярная проверка напряжений и последовательности фаз обеспечивает стабильную работу трёхфазных систем и долговечность оборудования.

Что обозначают буквы U, V, W на электрических схемах

На электрических схемах буквы U, V, W обозначают три отдельные фазы переменного тока в трёхфазной системе. U указывает первую фазу, V – вторую, W – третью. Такое обозначение используется для подключения двигателей, трансформаторов, контакторов и распределительных устройств.

На схемах подключения асинхронных двигателей U, V, W указывают клеммы статора. Подключение фаз в неправильном порядке изменяет направление вращения ротора, что особенно критично для насосного, вентиляторного и конвейерного оборудования.

При проверке электрической схемы измеряют напряжение между U-V, V-W и W-U. В промышленной сети номинальное межфазное напряжение обычно 380 В, для бытовых трёхфазных систем – 220 В на фазу относительно нейтрали. Правильная идентификация фаз упрощает монтаж, обслуживание и предотвращает перегрузки.

Маркировка U, V, W на схемах кабелей и клемм обеспечивает единообразие при эксплуатации. Рекомендуется фиксировать соответствие фаз на этапе сборки и при ремонте, чтобы исключить ошибки при повторном подключении и ускорить диагностику неисправностей.

Использование U, V, W для подключения трёхфазных двигателей

Для подключения трёхфазных двигателей используют клеммы U, V, W, которые соответствуют фазам сети. Правильная последовательность фаз определяет направление вращения ротора. Несоблюдение порядка может привести к обратному вращению и повреждению механизма.

Основные рекомендации при подключении:

• Перед подключением проверить напряжение между фазами и фазу относительно нейтрали.
• Убедиться, что маркировка U, V, W на двигателе совпадает с кабелями питания.
• Использовать схему звезда для двигателей с высоким пусковым током и схему треугольник для номинальной работы.
• Фиксировать порядок подключения фаз для будущего обслуживания и диагностики.
• Проверить работу двигателя при минимальной нагрузке перед полной эксплуатацией.

Последовательность подключения можно изменить для смены направления вращения:

1. Отключить питание.
2. Поменять местами два провода фаз (например, U и V).
3. Включить двигатель и проверить направление вращения ротора.

Использование правильной маркировки U, V, W упрощает подключение, обслуживание и уменьшает риск ошибок, особенно в промышленном оборудовании с несколькими двигателями.

Схемы звезда и треугольник: роль U, V, W

Буквы U, V, W в трёхфазных схемах обозначают фазы, участвующие в соединении «звезда» или «треугольник». В схеме «звезда» концы всех фаз соединяются в одной точке (нейтраль), а начало каждой фазы подключается к сети через U, V, W. Межфазное напряжение составляет 380 В, напряжение фаза-ноль – 220 В для стандартной сети.

В схеме «треугольник» каждая фаза двигателя соединяется последовательно с фазой сети через U-V, V-W и W-U. Напряжение на каждой фазе равно номинальному межфазному напряжению сети (например, 380 В). Такая схема используется для работы двигателя при полной нагрузке и повышенной мощности.

Рекомендации при выборе схемы подключения:

• Схема «звезда» подходит для снижения пускового тока двигателя.
• Схема «треугольник» используется для продолжительной работы на номинальной мощности.
• Перед переключением схем проверить правильность маркировки U, V, W на клеммах двигателя.
• Измерить напряжение между фазами для подтверждения соответствия сети и схемы подключения.
• Фиксировать выбранную схему и последовательность фаз для обслуживания и профилактики.

Правильное использование U, V, W в схемах «звезда» и «треугольник» обеспечивает стабильное вращение ротора и предотвращает перегрузку электродвигателя.

Как правильно измерять напряжение между фазами U, V, W

Для проверки состояния трёхфазной сети измеряют напряжение между фазами U, V, W с помощью мультиметра или фазометра. Межфазное напряжение в промышленной сети обычно 380 В, напряжение фаза-ноль – 220 В. Измерения необходимо проводить при отключённой нагрузке для безопасности и точности.

Алгоритм измерений:

• Установить мультиметр в режим измерения переменного напряжения (AC).
• Соединить щупы прибора с двумя фазами, например U-V, и зафиксировать показания.
• Повторить измерение для V-W и W-U.
• При необходимости измерить напряжение между каждой фазой и нейтралью, чтобы убедиться в отсутствии перекоса фаз.
• Сравнить полученные значения с номинальными для оборудования.

Правильная последовательность фаз и соответствие напряжений предотвращают перегрузку и неправильное вращение двигателей. Рекомендуется записывать результаты измерений и отмечать соответствие фаз U, V, W на клеммах для последующих проверок и обслуживания оборудования.

Ошибки при подключении U, V, W и их последствия

Неправильное подключение фаз U, V, W может привести к обратному вращению двигателя, перегрузке обмоток и сокращению срока службы оборудования. Особенно опасно менять последовательность фаз на двигателях с жёсткой механикой, насосах и конвейерных системах.

Наиболее частые ошибки:

• Перепутаны провода фаз, что вызывает обратное вращение ротора.
• Подключение к сети с несоответствующим напряжением, что приводит к перегреву и выходу из строя двигателя.
• Отсутствие фиксации соответствия фаз при сборке, затрудняющее последующую диагностику.
• Соединение фаз по схеме «треугольник» вместо «звезда» при пуске, вызывающее высокий пусковой ток.

Последствия ошибок включают:

• Механическое повреждение оборудования при неправильном вращении.
• Перегрев обмоток и срабатывание защитных устройств.
• Снижение надёжности системы и увеличение простоев производства.

Рекомендации по предотвращению ошибок:

• Перед подключением проверять маркировку U, V, W на двигателе и кабелях.
• Использовать индикаторы фаз или мультиметр для контроля напряжений.
• Фиксировать порядок подключения фаз при монтаже и ремонте.
• Проводить тестовый запуск двигателя на минимальной нагрузке.

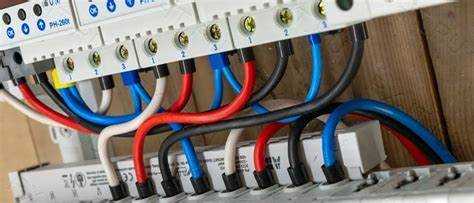

Маркировка кабелей и клемм с U, V, W в промышленности

В промышленной электрике маркировка U, V, W используется для однозначного обозначения фаз на кабелях, клеммах и устройствах управления. Это снижает риск ошибок при подключении, упрощает диагностику и ускоряет обслуживание оборудования.

Основные правила маркировки:

• Каждый кабель фазы обозначается буквами U, V, W в начале и конце линии.
• Клеммы двигателя и трансформатора должны иметь соответствующие надписи, совпадающие с кабелями.
• Для длинных трасс используют дополнительные маркировочные бирки с указанием фазы и точки подключения.
• При монтаже щитов и распределительных устройств фиксировать последовательность фаз и наносить маркировку на внутренние и внешние элементы.

Проверка маркировки выполняется в несколько этапов:

1. Визуальный осмотр кабелей и клемм на наличие соответствующих обозначений U, V, W.
2. Измерение напряжения между фазами для подтверждения правильности подключения.
3. Фиксация документации с соответствием фаз и номерами клемм для дальнейшего обслуживания.
4. Регулярный контроль маркировки при ремонте или модернизации оборудования.

Соблюдение стандартов маркировки обеспечивает безопасность, точность подключения и долговечность промышленной электротехники, снижая вероятность простоев и аварийных ситуаций.

Примеры применения U, V, W в бытовых и промышленных электросетях

В бытовых трёхфазных сетях U, V, W используются для подключения плит, электрокотлов и насосов. Межфазное напряжение обычно составляет 380 В, напряжение фаза-ноль – 220 В. При подключении важно соблюдать последовательность фаз, чтобы избежать обратного вращения двигателей и перегрузки проводки.

В промышленности U, V, W применяются для питания асинхронных двигателей конвейеров, вентиляторов, насосов и компрессоров. Для крупных двигателей используют схему звезда при пуске и треугольник для работы под номинальной нагрузкой. Последовательность фаз фиксируют на клеммах и в документации, что упрощает обслуживание и диагностику.

Примеры практического применения:

• Бытовая электроплита: фазы U, V, W подключаются к конфоркам и духовке для равномерного распределения нагрузки.
• Насосная станция: фазы соединяются с двигателем по схеме «треугольник» для работы при полной мощности.
• Промышленный конвейер: U, V, W маркируются на клеммах и кабелях для обеспечения правильного направления вращения двигателей.
• Вентиляционные системы: последовательность фаз фиксируется для синхронной работы нескольких двигателей.

Соблюдение маркировки и правильное подключение U, V, W в бытовых и промышленных сетях обеспечивает стабильную работу оборудования, предотвращает перегрузки и продлевает срок службы электрических устройств.

Вопрос-ответ:

Что обозначают буквы U, V, W на электрических схемах?

Буквы U, V, W указывают на три отдельные фазы переменного тока в трёхфазной сети. U — первая фаза, V — вторая, W — третья. На схемах они показывают, как подключать двигатели, трансформаторы и распределительные устройства, чтобы обеспечить правильное направление тока и вращения ротора.

Как подключить трёхфазный двигатель с использованием U, V, W?

Подключение двигателя выполняется по клеммам U, V, W. Для схемы «звезда» концы фаз соединяются в нейтраль, а начала подключаются к сети. Для схемы «треугольник» каждая фаза соединяется последовательно. Изменение последовательности двух фаз меняет направление вращения ротора. Перед подключением проверяют напряжение между фазами и соответствие маркировки.

Какие ошибки возникают при неправильном подключении U, V, W?

Чаще всего встречается перепутанная последовательность фаз, что вызывает обратное вращение двигателя. Также возможна перегрузка обмоток при подключении к сети с несоответствующим напряжением. Это может привести к перегреву, срабатыванию защитных устройств и повреждению механики. Чтобы избежать ошибок, фиксируют порядок фаз и проверяют напряжения до включения.

Как правильно измерять напряжение между фазами U, V, W?

Для измерения используют мультиметр или фазометр в режиме переменного напряжения (AC). Измеряют межфазное напряжение: U-V, V-W, W-U. В бытовых сетях оно обычно 380 В, в промышленности также 380 В, а напряжение фаза-ноль — 220 В. Измерения проводятся при отключённой нагрузке для безопасности, а результаты фиксируются для документации.

Зачем маркировать кабели и клеммы с U, V, W в промышленности?

Маркировка кабелей и клемм U, V, W позволяет однозначно идентифицировать фазы и облегчает монтаж, обслуживание и диагностику. Кабели отмечаются на начале и конце трассы, клеммы — на двигателях и распределительных щитах. Дополнительно фиксируют последовательность фаз в документации, чтобы исключить ошибки при ремонте и подключении нескольких двигателей.
