Перемычка на жестком диске – это маленький пластиковый компонент, расположенный на контактах устройства. Ее основная функция – управление режимом работы диска, который напрямую влияет на его взаимодействие с другими устройствами в системе. Перемычка позволяет настроить жесткий диск в один из нескольких режимов: Master, Slave или Cable Select. Каждый из этих режимов имеет свои особенности и назначение.
Master – это режим, при котором жесткий диск будет основным на подключаемой цепочке. Обычно его устанавливают, если диск подключается отдельно или первым в цепочку. В режиме Slave диск работает как вторичный, подключенный к тому же интерфейсу, что и основной. Cable Select – это автоматический режим, в котором решение о том, какой диск будет основным, принимает сам кабель, в зависимости от его положения.
Правильная настройка перемычки важна для обеспечения стабильной работы системы, особенно если вы планируете использовать несколько жестких дисков в одном компьютере или сервере. Неправильная установка перемычки может привести к конфликтам между устройствами, сбоям при загрузке и нестабильной работе операционной системы.
В этой статье мы рассмотрим, как правильно настроить перемычку на жестком диске, какие проблемы могут возникнуть при неправильной установке и как их устранить. Вы получите конкретные рекомендации по настройке, чтобы максимально эффективно использовать ваш жесткий диск в различных режимах работы.
Что такое перемычка на жестком диске и где она находится

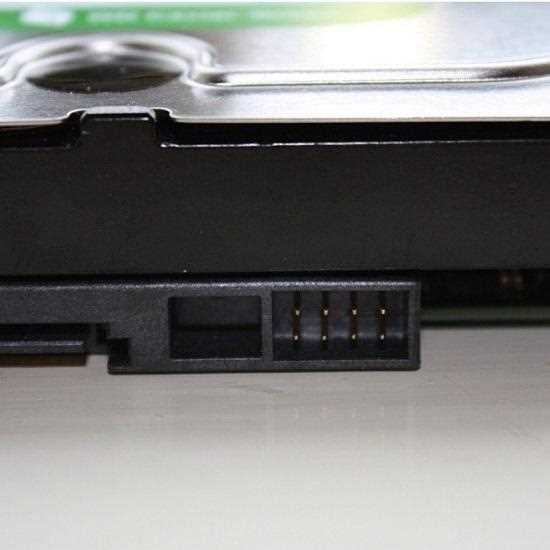

Перемычка расположена рядом с интерфейсом питания и передачи данных. Обычно она находится на небольшой группе контактов (пинов), которые расположены на одном конце жесткого диска. На большинстве современных дисков можно найти маркировку, указывающую на то, как правильно установить перемычку для разных режимов работы.
Для установки перемычки следует:
- Отключить питание и все кабели от жесткого диска.
- Найти группу контактов, на которых расположены пины для перемычки.
- Установить перемычку на нужные пины в соответствии с требуемым режимом работы.
Обычно режимы, которые можно настроить с помощью перемычки, следующие:
- Master – диск работает как основной на цепочке устройств.
- Slave – диск работает как дополнительный, подчиняясь главному.
- Cable Select – режим, в котором роль главного диска определяется расположением устройства на кабеле.
Позиции перемычки могут варьироваться в зависимости от модели жесткого диска, поэтому перед установкой рекомендуется ознакомиться с документацией или схемой на корпусе устройства.
Роль перемычки в настройке режима работы жесткого диска
Перемычка на жестком диске играет ключевую роль в определении его функциональности в системе, особенно когда несколько жестких дисков подключаются к одному интерфейсу. Она позволяет настроить режим работы диска: Master, Slave или Cable Select. Каждый из этих режимов имеет свою специфику, которая влияет на взаимодействие устройства с другими компонентами системы.
В режиме Master жесткий диск работает как основной и является первым устройством на линии подключения. Это означает, что операционная система будет загружаться с этого диска, если на нем установлен загрузчик. Для правильной работы в этом режиме перемычка должна быть установлена на специальные пины, которые помечены как «Master».
Режим Slave используется для вторичных дисков, которые подключаются к той же линии, что и основной. Этот режим позволяет системе использовать второй диск для хранения данных, без необходимости загружаться с него. Перемычка для режима Slave обычно устанавливается на контакты, помеченные как «Slave», что сигнализирует системе, что диск работает в подчиненном режиме.
Режим Cable Select – это автоматический способ выбора основного диска. В этом режиме диск, подключенный к первому разъему кабеля, будет восприниматься как основной, а диск на втором разъеме – как дополнительный. Это упрощает настройку системы, так как роль главного и вторичного устройства определяется самим кабелем, а не установкой перемычки. Для этого режима перемычка должна быть установлена в положении «Cable Select».
Правильная настройка перемычки важна для стабильной работы нескольких жестких дисков на одном интерфейсе. Неправильная установка может привести к конфликтам, при которых система не будет распознавать один из дисков или не сможет загрузиться с нужного устройства.
Как перемычка влияет на работу в RAID-массиве
При создании RAID-массива перемычка на жестком диске выполняет важную роль в обеспечении правильного взаимодействия дисков в системе. В зависимости от режима, установленного на каждом диске с помощью перемычки, они могут быть настроены для работы как основные или вторичные устройства в массиве.
В большинстве RAID-массивов, например, в RAID 0, RAID 1 и RAID 5, используются несколько жестких дисков, и каждый из них должен быть настроен в соответствующий режим для корректной работы. Для этого важно правильно выставить перемычку на каждом диске. В RAID-массиве обычно используется режим Master для главного диска, который будет содержать загрузочную информацию, и Slave или Cable Select для других дисков в массиве.
Для большинства RAID-массивов критично, чтобы диски были правильно распознаны системой, и чтобы каждый диск в массиве был настроен правильно, так как неправильно установленная перемычка может привести к тому, что RAID-массив не будет собран или распознан в системе. Например, если на одном из дисков не будет правильно установлена перемычка, это может повлиять на его статус в массиве, вызвав ошибки или сбои при восстановлении данных.
В некоторых случаях при настройке RAID 0 или RAID 1, когда диски работают в зеркальном режиме, необходимо точно соблюсти порядок подключения и установки перемычек. Например, в RAID 1 важно, чтобы основной диск был настроен как Master, а второй диск как Slave, чтобы избежать путаницы в распознавании данных.
В случае RAID 5, где используются три и более дисков, каждый диск должен быть правильно настроен в зависимости от его роли в массиве. Несоответствующая установка перемычки может привести к тому, что один из дисков не будет работать должным образом, что нарушит работу всего массива.
Для гарантированно стабильной работы RAID-массива важно следовать рекомендациям по установке перемычек в документации к жестким дискам и RAID-контроллеру. Это поможет избежать проблем с конфигурацией и обеспечит максимальную производительность и надежность массива.
Как настроить перемычку на жестком диске самостоятельно
Настройка перемычки на жестком диске – важный процесс, который позволяет правильно настроить его работу в системе. С помощью перемычки можно выбрать режим работы диска (Master, Slave или Cable Select), что важно при подключении нескольких устройств. Для самостоятельной настройки следуйте этим шагам:
- Отключите питание устройства. Перед работой с жестким диском обязательно отключите его от источника питания и снимите все кабели.
- Найдите группу пинов для перемычки. Перемычка расположена рядом с интерфейсами питания и передачи данных на жестком диске. Обычно она находится в виде набора контактов на одном из концов устройства.
- Изучите схему на корпусе диска. На большинстве жестких дисков имеется маркировка, указывающая, какие контакты соответствуют режимам Master, Slave или Cable Select. Некоторые модели имеют наклейку с информацией о том, как правильно установить перемычку.
- Установите перемычку на нужные контакты. Используя пластиковый джампер, подключите его на пины, соответствующие желаемому режиму работы. Для этого можно использовать пинцет или просто пальцами аккуратно установить перемычку в нужное положение.
Примерная схема расположения пинов для популярных режимов:
| Режим | Расположение перемычки |
|---|---|
| Master | Перемычка устанавливается на пины, помеченные как Master (обычно это один контакт или два пина, расположенные рядом). |
| Slave | Перемычка устанавливается на пины, помеченные как Slave (обычно они расположены рядом с контактами для Master). |
| Cable Select | Перемычка устанавливается в положении Cable Select, что позволяет автоматически определять основной диск в зависимости от его положения на кабеле. |
После установки перемычки подключите жесткий диск обратно к системе и проверьте, распознается ли он корректно в BIOS или операционной системе. Если система не видит диск или возникают другие проблемы, повторно проверьте правильность установки перемычки и подключение кабелей.
Разница между режимами Master, Slave и Cable Select
Перемычка на жестком диске позволяет настроить его работу в одном из трех основных режимов: Master, Slave и Cable Select. Каждый из этих режимов выполняет свою функцию в системе и имеет особенности, которые необходимо учитывать при подключении нескольких жестких дисков.
Master – это основной режим работы диска. Когда жесткий диск настроен на Master, он становится главным на подключаемой линии и, как правило, является первым устройством для загрузки операционной системы. В режиме Master диск имеет приоритет при подключении к кабелю IDE и будет считывать информацию первым. Важно, чтобы на одном кабеле только один диск работал в этом режиме, иначе система не будет правильно определять устройства.
Slave – это режим для вторичного жесткого диска. Когда диск настроен на Slave, он работает как дополнительный, подчиняясь основному диску (Master). Этот диск не будет использоваться для загрузки системы, а лишь для хранения данных. В одном кабеле могут быть подключены два устройства: одно – в режиме Master, другое – в режиме Slave. Однако, важно следить, чтобы оба устройства не были установлены на одном кабеле в одинаковом режиме, так как это может вызвать конфликт.
Cable Select – это автоматический режим, при котором роль основного устройства (Master) определяется самим кабелем, а не установкой перемычки. В этом режиме, если жесткий диск подключен к первому разъему кабеля, он будет автоматически определен как Master, а подключенный ко второму разъему – как Slave. Это упрощает настройку, так как не требуется вручную устанавливать перемычки на каждом диске. Однако, чтобы использовать этот режим, кабель должен поддерживать функцию Cable Select.
В каждом из этих режимов важно соблюдать правильную установку перемычки для того, чтобы система корректно распознавала устройства. Неправильная настройка может привести к сбоям в работе, конфликтам или невидимости дисков в системе.
Когда и почему может понадобиться изменить положение перемычки
Изменение положения перемычки на жестком диске может понадобиться в различных ситуациях, связанных с настройкой работы устройства или при изменении конфигурации системы. Вот несколько основных случаев, когда это необходимо:
- При добавлении нового жесткого диска. Если вы добавляете дополнительный диск в систему, важно правильно настроить его режим работы (Master, Slave или Cable Select). Например, если вы подключаете новый диск как дополнительный, его нужно установить в режим Slave, чтобы основной диск (Master) оставался главным.
- При изменении конфигурации RAID. Если вы решите изменить RAID-массив (например, переходить с RAID 1 на RAID 0), вам может понадобиться изменить положение перемычки для правильного взаимодействия дисков в массиве. Каждый диск должен быть правильно настроен в зависимости от его роли в массиве.
- При смене кабеля. Если вы меняете кабель с обычного на Cable Select, необходимо также поменять положение перемычки на соответствующий режим. В случае использования Cable Select, перемычка должна быть установлена в положение, поддерживающее автоматический выбор главного устройства.
- При установке нескольких дисков на одном кабеле. Если на одном кабеле подключается несколько устройств, и один из них должен быть основным (Master), а другие – вторичными (Slave), необходимо правильно настроить перемычки на каждом диске в соответствии с их ролью в системе.
- Если система не распознает диск. В случае, если при подключении жесткого диска система не видит его или возникают ошибки, возможной причиной может быть неправильно установленная перемычка. В таких случаях рекомендуется проверить и, при необходимости, изменить положение перемычки.
Неправильная установка перемычки может вызвать проблемы с загрузкой операционной системы или с обнаружением дисков. Поэтому перед установкой или изменением конфигурации системы обязательно проверяйте, что перемычки установлены корректно в соответствии с используемой конфигурацией.
Проблемы с перемычкой на жестком диске: как их устранить
Некорректная настройка перемычки на жестком диске может привести к различным проблемам, таким как отсутствие распознавания диска системой, конфликты при работе с несколькими устройствами или ошибки при загрузке. Вот несколько распространенных проблем и способы их устранения:
- Диск не распознается системой.
Это может происходить, если перемычка установлена неправильно. Для устранения проблемы убедитесь, что диск настроен на правильный режим (Master, Slave или Cable Select). Проверьте, что на одном кабеле нет двух устройств, установленных в одинаковом режиме, так как это может вызвать конфликт.
- Ошибка при загрузке с диска.
Если диск настроен на Slave, но используется для загрузки операционной системы, это приведет к ошибке загрузки. Чтобы исправить это, установите перемычку в положение Master для диска, с которого требуется загружать систему.
- Невозможность подключения нескольких устройств на одном кабеле.
Если на одном кабеле подключаются два устройства, и оба настроены как Master, система не сможет правильно их распознать. В этом случае нужно изменить режим одного из дисков на Slave, чтобы избежать конфликта.
- Использование неправильного кабеля.
Для режима Cable Select требуется специальный кабель, который поддерживает автоматическое определение главного устройства. Если используемый кабель не поддерживает этот режим, перемычка должна быть установлена на Master или Slave в зависимости от нужной конфигурации.
- Проблемы с распознаванием устройства при подключении нескольких дисков.
При установке нескольких жестких дисков на один кабель и неправильной установке перемычек может возникнуть ситуация, когда один из дисков не распознается. Проверьте, что каждый диск настроен в правильном режиме и что перемычка правильно установлена на каждом из них.
Если после всех проверок и корректировки перемычки проблема сохраняется, стоит также проверить кабели, порты и сам жесткий диск на наличие физических повреждений.
Вопрос-ответ:
Что такое перемычка на жестком диске и для чего она нужна?
Перемычка на жестком диске — это маленькая пластиковая заглушка, которая устанавливается на разъем устройства для выбора его режима работы. Она определяет, будет ли жесткий диск работать как основной (Master), дополнительный (Slave) или будет использоваться режим Cable Select, когда основной диск определяется самим кабелем.
Как перемычка влияет на работу нескольких жестких дисков в одном компьютере?
Если в одном компьютере подключено несколько жестких дисков, перемычки на каждом из них позволяют настроить их работу в различных режимах. Диск, настроенный как Master, будет основным для загрузки системы, а диск в режиме Slave будет использоваться для хранения данных. Режим Cable Select позволяет автоматически определять, какой диск является основным в зависимости от того, на каком разъеме подключен кабель.
Когда нужно изменять положение перемычки на жестком диске?
Изменить положение перемычки нужно, если вы добавляете новый жесткий диск в систему или меняете конфигурацию уже подключенных дисков. Например, если вы хотите подключить второй диск как дополнительный, его нужно установить в режим Slave. При смене кабеля на Cable Select также нужно изменить положение перемычки на соответствующий режим.
Как решить проблему, если жесткий диск не распознается системой из-за неправильной установки перемычки?
Если жесткий диск не распознается системой, первым делом проверьте, правильно ли установлена перемычка. Убедитесь, что она настроена в соответствии с режимом работы (Master или Slave), а также, что нет конфликта при подключении нескольких устройств на одном кабеле. Переместите перемычку в нужное положение и попробуйте снова подключить диск.
