Какие диоды работают в режиме пробоя

Диоды, работающие в режиме электрического пробоя, используют управляемый переход p-n для прохождения тока при превышении определенного обратного напряжения. Важнейшими характеристиками таких устройств являются обратное пробивное напряжение, максимальный обратный ток и скорость восстановления после пробоя. Например, стабилитроны кремниевые серий 1N47x обеспечивают стабильное напряжение пробоя в диапазоне 3–200 В при токе от 1 до 100 мА, что позволяет применять их для стабилизации и ограничительных цепей с высокой точностью.

Выбор диода по напряжению пробоя должен учитывать рабочий диапазон температуры и коэффициент температурного дрейфа, который для кремниевых стабилитронов обычно составляет 2–3 мВ/°C. При высокочастотных импульсах критично обращать внимание на паразитную емкость диода, которая влияет на скорость срабатывания и форму сигнала. Для быстродействующих схем рекомендуется использовать диоды с емкостью менее 5 пФ при обратном напряжении около 10 В.

С точки зрения надежности, эксплуатация диодов вблизи номинального пробивного напряжения требует контроля пульсаций и перегрузок. Практика показывает, что использование серий с запасом по напряжению пробоя на 20–30% увеличивает долговечность и снижает риск деградации структуры кристалла. Для интегрированных цепей с малым током стабилитроны с пробоем 5–15 В обеспечивают точность стабилизации до ±1%, что важно для источников опорного напряжения и схем обратной связи.

Диоды Шоттки и лавинные диоды представляют собой отдельные классы с характерной кривой пробоя. Лавинные диоды выдерживают кратковременные импульсные токи до 100 А при напряжении пробоя до 200 В, что делает их незаменимыми для защиты от скачков напряжения. В свою очередь, Шоттки-диоды имеют меньший пробой и низкое падение прямого напряжения, обеспечивая минимальные потери в высокочастотных источниках питания и импульсных схемах.

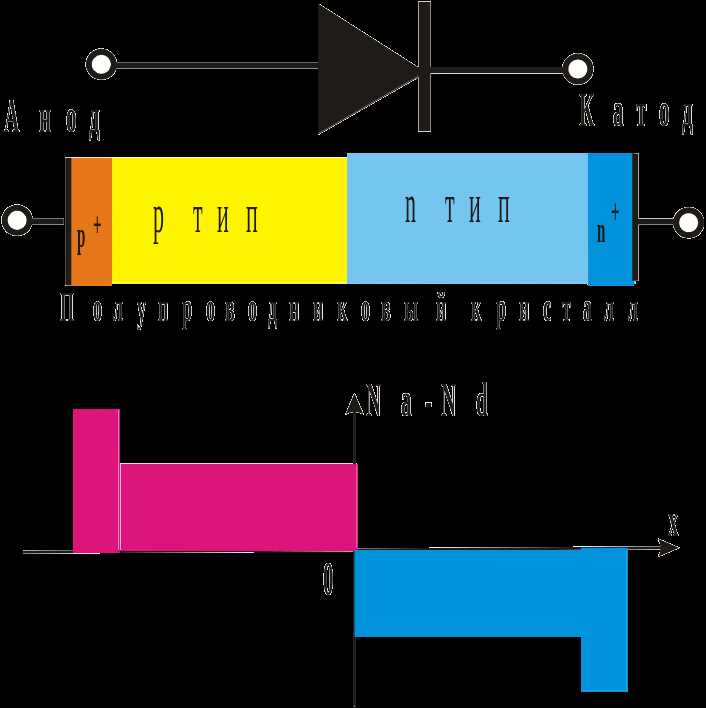

Типы диодов с обратным пробоем и их параметры

Диоды с обратным пробоем классифицируются по механизму пробоя: лавинные (AVD) и лавинно-зенеровские (Zener-AVD). Лавинные диоды характеризуются пробоем за счет ударной ионизации при напряжениях выше 5 В и плотности тока до 10 А/см², что делает их устойчивыми к коротким импульсам высокого тока. Типичные материалы – кремний с легированием для увеличения допустимого обратного напряжения.

Зенеровские диоды проявляют пробой через туннельный эффект при напряжениях ниже 5 В. Их точность по напряжению обратного пробоя составляет ±5%, что критично для стабилизаторов низкого напряжения. Допустимый обратный ток у стандартных Zener-диодов находится в пределах 1–50 мА при номинальном пробойном напряжении.

Сверхбыстрые лавинные диоды применяются в схемах высокочастотного ограничения и генерации импульсов. Важный параметр – время восстановления, обычно менее 5 нс, что позволяет использовать их в диапазоне частот до сотен мегагерц. Максимальное обратное напряжение достигает 200–600 В, а рассеиваемая мощность – до 2 Вт при пайке на радиатор.

Для силовых приложений используют лавинные диоды с высоким допустимым импульсным током до 1000 А. Такие диоды оснащаются усиленной кристаллической структурой и термоотводом, что позволяет работать в режимах защиты от перенапряжения в силовых трансформаторах и инверторах. Температурный коэффициент пробоя положительный для кремниевых диодов и около -2 мВ/°C для низковольтных Zener-диодов.

Параметры пробоя включают напряжение V_BR, обратный ток I_R и динамическое сопротивление r_d в пробойном режиме. Для точного выбора диода необходимо учитывать допустимую мощность рассеиваемую в режиме пробоя, емкость перехода, влияющую на частотные характеристики, и коэффициент температурной стабильности.

Рекомендации по применению: для стабилизации напряжения выбираются низковольтные Zener-диоды с минимальным шумом и точной стабилизацией; для защиты цепей от импульсных перенапряжений – лавинные диоды с высоким импульсным током и быстрым временем восстановления; в схемах высокочастотной генерации – сверхбыстрые лавинные диоды с минимальной емкостью перехода. Оптимальный подбор требует сопоставления напряжения пробоя с рабочими условиями и оценкой теплового режима.

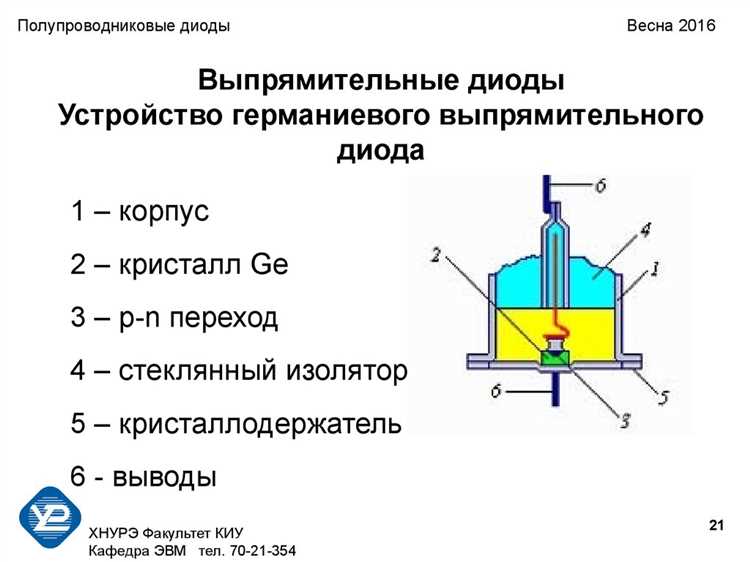

Выбор напряжения пробоя для конкретных схем

В схемах ограничения перенапряжения, например, в защите трансформаторов или силовых линий, рекомендуется выбирать диоды с напряжением пробоя, на 5–10 % выше максимально допустимого рабочего напряжения устройства. Для защиты конденсаторов номиналом 400 В подходят диоды с пробоем 420–440 В, что обеспечивает надежное срабатывание без преждевременной деградации элементов.

Для генераторов импульсов и схем синхронизации сигналов часто применяют диоды с резким переходом в режим пробоя, где напряжение пробоя подбирается с точностью ±1 В. Например, в схемах с логикой 5 В используется стабилитрон с пробоем 6 В, чтобы обеспечить стабильное формирование фронта импульса и минимизировать влияние температурных колебаний на работу логики.

В схемах, где требуется высокочастотная коммутация, важно учитывать не только номинал напряжения пробоя, но и динамические характеристики диода: время восстановления, паразитную емкость и ток пробоя. Для высокочастотных преобразователей с напряжением питания 300 В целесообразно выбирать диоды с пробоем 330–350 В и временем восстановления менее 50 нс, что снижает потери и предотвращает паразитные колебания в цепях.

Поведение тока при достижении порога пробоя

При достижении критического напряжения пробоя в диоде наблюдается резкий рост тока. В случае лавинного пробоя, ток может увеличиваться от микроампер до нескольких ампер за доли микросекунды, что требует ограничения с помощью внешних резисторов. Для стабилизации работы диодов рекомендуется использовать последовательное сопротивление, рассчитанное по формуле R = Uпр / Iмакс, где Uпр – напряжение пробоя, а Iмакс – максимально допустимый ток. Без этого ограничения диод быстро разрушится вследствие теплового перегрева.

В режиме Зенера ток возрастает почти линейно после достижения порога, при этом напряжение остается практически постоянным в пределах ±5% от номинала. Это позволяет использовать диод для стабилизации напряжения в цепях питания. Практическое наблюдение показывает, что при напряжении пробоя 6,2 В диод стабилизирует ток от 1 мА до 50 мА без значительных отклонений напряжения, что важно учитывать при проектировании источников питания.

Рекомендации по измерению и контролю тока включают:

• Использование амперметра с высокой частотой срабатывания для фиксирования мгновенных пиков;
• Ограничение длительности воздействия пробоя, чтобы избежать тепловой деградации;
• Мониторинг температуры корпуса диода и монтаж на теплоотвод для долговременной эксплуатации.

Такие меры обеспечивают точное управление током и предотвращают преждевременный выход диодов из строя в режимах электрического пробоя.

Методы защиты цепей с диодами пробоя

Для защиты цепей с диодами, работающими в режиме электрического пробоя, важно точно выбирать номинальные параметры диодов, включая обратное напряжение и ток пробоя. Рекомендуется использовать диоды с запасом не менее 20–30% относительно максимального рабочего напряжения схемы, чтобы исключить непреднамеренное разрушение при кратковременных всплесках.

Включение последовательного ограничивающего резистора перед диодом пробоя позволяет снизить амплитуду импульсного тока и контролировать скорость нарастания напряжения. Оптимальное сопротивление выбирается по формуле R = Umax / Imax, где Umax – ожидаемое перенапряжение, а Imax – допустимый ток пробоя диода.

Параллельное использование защитных элементов, таких как варисторы или стабилитроны, дополнительно ограничивает перенапряжения. Варисторы эффективны при импульсных пиках выше номинального напряжения пробоя диода, а стабилитроны позволяют точно поддерживать заданный предел напряжения, что критично для чувствительных электронных схем.

Для динамического контроля напряжения применяются RC-сети, соединённые параллельно с диодом пробоя. Конденсатор сглаживает быстрые импульсы, а резистор контролирует разряд, снижая вероятность многократного срабатывания диода и продлевая срок его службы. Емкость конденсатора подбирается из расчёта τ = R*C, где τ должно быть на 2–3 порядка меньше длительности импульса.

На высокочастотных цепях полезно применять диоды с низкой паразитной индуктивностью и минимальными переходными временем включения-отключения. Такие диоды уменьшают образование локальных перенапряжений и обеспечивают стабильную работу в условиях частот до десятков мегагерц.

Регулярный контроль температуры диодов пробоя является обязательным. Перегрев увеличивает ток утечки и снижает напряжение пробоя. Использование тепловых радиаторов или монтаж на термопроводящие подложки позволяет поддерживать рабочую температуру в диапазоне, рекомендованном производителем, что гарантирует предсказуемую работу защиты цепи.

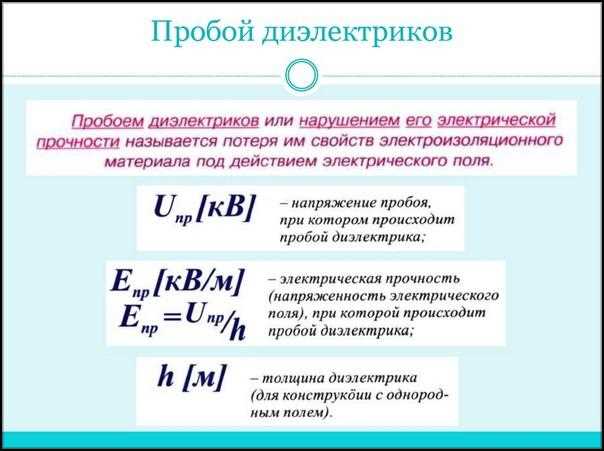

Применение стабилитронов в источниках питания

Стабилитроны обеспечивают жесткую стабилизацию напряжения в низковольтных источниках питания. Например, для 5 В линейного блока питания выбирают стабилитрон с номиналом 5,1–5,2 В и максимальным током рассеяния не менее 50 мА. Это позволяет поддерживать напряжение на нагрузке с отклонением менее 2% при изменении входного напряжения на ±10%.

В простейшей схеме стабилизированного источника стабилитрон включается параллельно нагрузке через ограничительный резистор. Рассчет резистора выполняют по формуле R = (Uвх − Uст) / (Iнаг + Iст), где Iнаг – максимальный ток нагрузки, Iст – ток стабилитрона. Неправильный выбор резистора может привести к перегреву или недостабилизации напряжения.

Для источников питания с током нагрузки выше 100 мА стабилитрон применяют совместно с эмиттерным повторителем на транзисторе. Это разгружает стабилитрон, снижает падение напряжения и позволяет выдерживать пиковые нагрузки до 500 мА, сохраняя точность стабилизации ±3%.

Импульсные источники питания используют стабилитроны для защиты чувствительных микросхем от перенапряжений. В 12 В источниках часто применяют стабилитрон на 13 В с рассеиванием 1 Вт. При необходимости увеличения мощности параллельно включают несколько идентичных стабилитронов, распределяя ток равномерно и предотвращая локальный перегрев.

Стабилитроны также интегрируют в оптронные регуляторы и цепи обратной связи для поддержания стабильного опорного напряжения. Выбор элемента базируется на минимальном температурном коэффициенте и диапазоне токов нагрузки. Для точных схем допустимое отклонение напряжения стабилизации обычно не превышает ±5% в рабочем диапазоне 10–100 мА.

Использование лавинных диодов в генераторах импульсов

Лавинные диоды применяются в генераторах импульсов для формирования коротких фронтов напряжения с длительностью от нескольких наносекунд до десятков микросекунд. Их способность выдерживать обратное напряжение выше 50–100 В без разрушения позволяет создавать стабильные импульсные сигналы при малых токах нагрузки.

Оптимальная работа лавинного диода достигается при обратном смещении, близком к напряжению пробоя. Важно выбирать диоды с минимальной емкостью p-n перехода (обычно 2–5 пФ для высокоскоростных схем), чтобы снизить временные задержки и обеспечить крутые фронты импульсов.

Часто используется схема генератора на основе лавинного диода с резистивной зарядкой конденсатора. Конденсатор заряжается через резистор до напряжения, близкого к пробойному. При достижении пробоя диод резко открывается, разряжающий ток проходит через нагрузку, формируя короткий импульс. Такой метод позволяет регулировать амплитуду и длительность сигналов изменением емкости и сопротивления.

• Напряжение пробоя: выбирается с запасом 10–20% относительно рабочей амплитуды источника.
• Пиковый ток: ограничивается резистором и параметрами диода, обычно 1–5 А для маломощных генераторов.
• Время нарастания фронта: напрямую зависит от внутренней индуктивности схемы и емкости диода.

При проектировании многоканальных генераторов импульсов лавинные диоды могут работать в параллельных цепях, но следует согласовывать их напряжение пробоя и характеристики по току. Несоответствие может привести к перекосу разрядов, ухудшению формы сигнала и перегреву отдельных диодов.

Влияние температуры на напряжение и ток пробоя

Температурное влияние на диоды, работающие в режиме электрического пробоя, носит критический характер. Для кремниевых диодов напряжение лавинного пробоя уменьшается примерно на 2 мВ/°C, тогда как у германиевых диодов этот показатель достигает 4–5 мВ/°C. Это снижение объясняется ростом концентрации носителей и увеличением тепловой генерации в области перехода, что приводит к более раннему запуску лавинного процесса.

Ток пробоя при повышении температуры увеличивается экспоненциально. Например, при росте температуры с 25°C до 100°C ток может вырасти в 3–5 раз для диодов с узким p-n переходом. Этот эффект особенно заметен в стабилитронах, где превышение допустимого тока приводит к локальному перегреву и разрушению кристалла.

Для практического применения рекомендуется ограничивать рабочую температуру диодов в режиме пробоя. Использование тепловых радиаторов или активного охлаждения позволяет сохранять напряжение пробоя стабильным в пределах ±1–2%. Также важно учитывать температурный коэффициент при проектировании схем стабилизации напряжения, чтобы избежать непредсказуемых срабатываний при колебаниях окружающей среды.

При точной настройке устройств на основе диодов пробоя стоит проводить температурную калибровку. Замеры напряжения пробоя при нескольких контрольных температурах позволяют построить зависимость и корректировать номинальные значения резисторов или источников тока. Это критично для высокоточных стабилизаторов, где отклонение даже на 10 мВ может привести к сбоям в работе схемы.

Вопрос-ответ:

Что такое диод, работающий в режиме электрического пробоя?

Диод, работающий в режиме электрического пробоя, — это полупроводниковый прибор, который при достижении определённого напряжения находит способ проводить ток в обратном направлении. При этом напряжение пробоя строго фиксировано для данного типа диода и не вызывает его повреждения, если ток ограничен соответствующей схемой.

Какие виды пробоя существуют у таких диодов?

Существует два основных механизма пробоя: лавинный и туннельный. Лавинный пробой возникает при высоком напряжении, когда электроны ускоряются настолько, что выбивают новые носители заряда, вызывая лавинообразное увеличение тока. Туннельный пробой характерен для сильно легированных полупроводников, где электроны проходят через запрещённую зону благодаря квантовым эффектам, что позволяет диоду проводить ток при сравнительно низких напряжениях.

Для каких целей применяют диоды с обратным пробоем?

Такие диоды используют в схемах стабилизации напряжения, например в качестве ограничителей или стабилитронов. Они обеспечивают стабильное напряжение при изменениях нагрузки, предотвращают перенапряжения и защищают чувствительные элементы. Кроме того, определённые типы пробивных диодов применяются в генераторах импульсов и схемах управления напряжением.

Как правильно выбирать диод с учётом напряжения пробоя?

Выбор зависит от максимального напряжения в цепи и требуемой точности стабилизации. Диод должен иметь номинал напряжения пробоя выше рабочего напряжения, но не слишком высоким, чтобы сохранить эффективность работы. Также важно учитывать допустимую мощность рассеяния и температуру окружающей среды, поскольку эти параметры влияют на стабильность и долговечность прибора.

Как отличить лавинный диод от туннельного по внешним характеристикам?

На графике вольт-амперной характеристики лавинный диод показывает резкий рост тока при достижении напряжения пробоя и относительно высокое обратное напряжение. Туннельный диод проявляет отрицательное дифференциальное сопротивление при малых напряжениях, что выражается в участке с уменьшением тока при увеличении напряжения. На практике это различие используют при проектировании высокочастотных и импульсных схем.
