Как аппроксимировать график в матлаб

Аппроксимация графиков позволяет заменять набор экспериментальных или расчетных данных гладкой функцией для анализа и предсказания значений между точками. В MATLAB этот процесс реализуется через встроенные функции polyfit, spline и fit, каждая из которых подходит для разных типов данных.

Для точной аппроксимации важно правильно подготовить данные: удалить пропуски, нормализовать значения и проверить наличие выбросов. MATLAB воспринимает данные в виде векторов или матриц, где x – координаты, а y – значения функции.

Полиномиальная аппроксимация через polyfit хорошо работает для гладких зависимостей с небольшим количеством экстремумов. Spline-интерполяция эффективна для кривых с резкими изменениями и позволяет получить непрерывную производную. Функция fit предоставляет гибкость при построении кривых произвольного вида, включая экспоненты и логарифмы.

Важный этап – оценка точности аппроксимации. MATLAB позволяет строить графики исходных и аппроксимированных данных одновременно и рассчитывать ошибки, такие как среднеквадратичная или максимальная разница между точками. Это позволяет выбрать оптимальную модель для ваших данных.

Выбор типа аппроксимации для ваших данных

Выбор метода аппроксимации зависит от характера данных и целей анализа. Неправильный тип аппроксимации может привести к большим ошибкам и искажению трендов. В MATLAB доступны несколько подходов, каждый из которых подходит под определенные условия.

Основные критерии выбора:

• Полиномиальная аппроксимация через polyfit подходит для гладких зависимостей с небольшим количеством экстремумов. Степень полинома выбирается на основе количества колебаний и объема данных.
• Spline-интерполяция эффективна при наличии резких изменений или неровных участков графика. Обеспечивает непрерывность первой и второй производной между узлами.
• Аппроксимация с функцией fit используется для сложных или известных зависимостей: экспоненциальные, логарифмические, пользовательские модели. Позволяет подбирать кривую через параметризацию.

Рекомендации по выбору метода:

1. Проанализируйте форму графика: количество экстремумов, резкие скачки и линейные участки.
2. Сравните несколько методов на небольшом наборе данных, используя визуализацию графиков.
3. Оцените ошибки аппроксимации: среднеквадратичное отклонение или максимальная разница между точками.
4. Выберите метод, который минимизирует ошибку и сохраняет характер кривой без переобучения.

Правильный выбор типа аппроксимации ускоряет дальнейший анализ, позволяет строить прогнозные модели и уменьшает количество корректировок при работе с большими массивами данных.

Подготовка данных к аппроксимации в MATLAB

Корректная подготовка данных снижает ошибки аппроксимации и повышает точность построенных кривых. MATLAB воспринимает данные в виде векторов или матриц, где x – независимые переменные, y – значения функции. Несоответствие размеров векторов вызывает ошибки при вызове функций аппроксимации.

Этапы подготовки данных:

• Проверка на пропуски: NaN или пустые значения нужно удалить или заменить с помощью функций fillmissing или интерполяции.
• Очистка выбросов: экстремальные значения могут сильно искажать полиномиальную аппроксимацию. Рекомендуется использовать isoutlier для их выявления.
• Сортировка по x: большинство функций аппроксимации требует возрастающей последовательности x для корректной работы.
• Масштабирование данных: если значения x или y сильно отличаются по порядку, рекомендуется нормализация через rescale или деление на максимальное значение.
• Формирование массивов для функций: для polyfit и fit данные должны быть в виде столбцовых векторов, для spline – допустимы матрицы узлов.

Тщательная подготовка данных позволяет избежать ошибок вычислений, корректно выбрать степень полинома и тип кривой, а также облегчает последующую визуализацию и оценку точности аппроксимации.

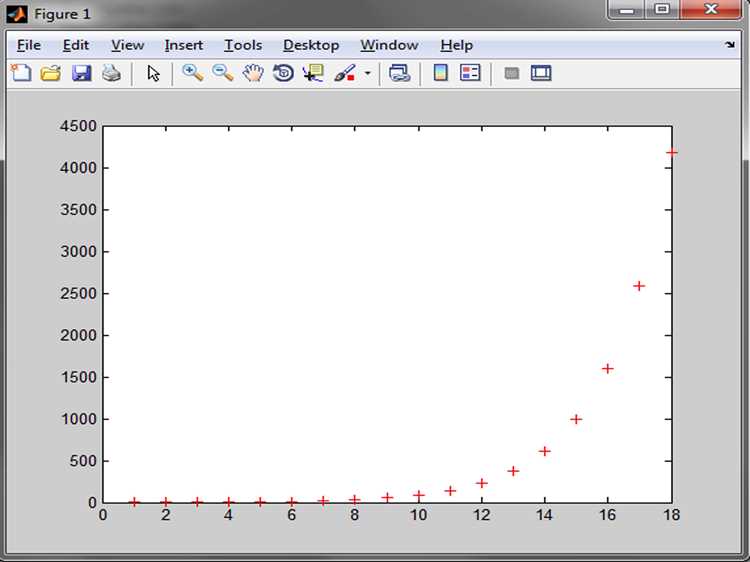

Использование функции polyfit для полиномиальной аппроксимации

Функция polyfit строит полиномиальную кривую минимизируя сумму квадратов отклонений от исходных точек. Синтаксис: p = polyfit(x, y, n), где x и y – векторы данных, n – степень полинома, p – коэффициенты полинома начиная с старшего.

Рекомендации по применению:

• Выбор степени полинома: для небольших наборов данных n ≤ 3; при большом объеме данных допускается 5–7. Превышение степени приводит к переобучению и колебаниям на границах.
• Вычисление значений аппроксимированной кривой: использовать polyval(p, x) для построения линии и сравнения с исходными точками.
• Оценка качества аппроксимации: рассчитать разницу y — polyval(p, x) и построить график ошибок для выявления участков с наибольшим отклонением.
• При необходимости масштабировать данные перед вызовом polyfit, чтобы избежать численной нестабильности для больших или малых значений x и y.

Использование polyfit позволяет быстро получить полиномиальное приближение и контролировать его точность через подбор степени и анализ остаточных ошибок.

Аппроксимация с помощью spline-интерполяции

Spline-интерполяция строит кривую через все исходные точки, обеспечивая непрерывность первой и второй производной. В MATLAB используется функция spline(x, y, xx), где x и y – исходные данные, xx – точки для вычисления интерполированных значений.

Рекомендации по использованию:

• Подготовьте данные: удалите дубликаты и пропуски, сортировка x должна быть возрастающей.
• Для визуализации используйте плотный вектор xx, например linspace(min(x), max(x), 1000), чтобы кривая выглядела гладкой.
• Для участков с резкими изменениями или локальными колебаниями spline обеспечивает плавный переход без крупных скачков.
• Проверяйте результаты на экстремальных точках: spline может создавать небольшие колебания на границах, которые при необходимости корректируются добавлением узлов или использованием pchip для сохранения формы.

Spline-интерполяция подходит для кривых с известными узловыми точками и позволяет строить гладкие линии, сохраняя локальные характеристики данных без необходимости подбора степени полинома.

Применение функции fit для кривых произвольного вида

Функция fit позволяет строить кривые по заданной модели или пользовательской функции. Синтаксис: f = fit(x, y, ‘model’), где model может быть ‘poly2’, ‘exp1’, ‘gauss1’ или пользовательская функция вида ‘a*x+b*exp(c*x)’.

Рекомендации по применению:

• Выберите модель, соответствующую характеру данных: полиномиальная для гладких трендов, экспоненциальная для роста/затухания, гауссовская для пиков.
• Для пользовательских функций задайте начальные параметры через fitoptions, чтобы ускорить сходимость алгоритма.
• Проверяйте качество аппроксимации через коэффициент rsquare или визуальное сравнение исходных и аппроксимированных данных.
• Используйте plot(f, x, y) для одновременного отображения исходных точек и аппроксимированной кривой.
• При нестабильной аппроксимации уменьшите диапазон x или разбейте данные на сегменты и применяйте fit отдельно к каждому.

Использование fit обеспечивает гибкость при построении кривых любого вида и позволяет подстраивать модель под особенности конкретного набора данных.

Настройка параметров аппроксимации и степени полинома

Правильная настройка параметров аппроксимации критична для точного соответствия кривой данным. В полиномиальной аппроксимации степень полинома n определяет количество колебаний кривой: низкая степень сглаживает данные, высокая может вызвать переобучение и колебания на границах.

Рекомендации по настройке:

• Начинайте с низкой степени полинома (n = 1–3) и постепенно увеличивайте, оценивая визуально и через mean squared error.
• Используйте polyfit для построения полинома и polyval для проверки соответствия данным.
• Для функции fit задавайте модель и начальные параметры через fitoptions, чтобы алгоритм быстрее находил оптимальное приближение.
• Контролируйте диапазон данных: аппроксимация сильно зависит от распределения x, экстремальные значения могут смещать кривую.
• Сравнивайте несколько моделей и степеней, оценивая остаточные ошибки, чтобы выбрать оптимальный баланс между точностью и гладкостью.

Тщательная настройка параметров позволяет строить кривые, которые точно отражают закономерности данных и минимизируют артефакты аппроксимации.

Визуализация исходных и аппроксимированных графиков

Визуализация позволяет оценить точность аппроксимации и выявить участки с наибольшими отклонениями. В MATLAB используются функции plot и hold on для наложения исходных и аппроксимированных данных.

Пример структуры данных для построения графика:

Рекомендации по визуализации:

• Отображайте исходные точки маркерами, а аппроксимированную кривую линией, чтобы различать данные.
• Используйте плотный сеточный вектор для аппроксимированной кривой, чтобы линия была гладкой.
• Добавляйте легенду и подписи осей для наглядного сравнения.
• При больших объемах данных можно строить графики частями или выделять отдельные сегменты для оценки локальной точности.

Таблицы с исходными и аппроксимированными значениями помогают количественно оценить расхождения и выявить проблемные участки до визуальной проверки.

Оценка точности аппроксимации с помощью ошибок и коэффициентов

Точность аппроксимации в MATLAB оценивается количественными метриками и визуальными методами. Основные показатели позволяют определить, насколько аппроксимированная кривая соответствует исходным данным.

Методы оценки:

• Среднеквадратичная ошибка (MSE): вычисляется как mean((y — y_approx).^2). Низкое значение указывает на близкое соответствие кривой исходным точкам.
• Максимальная абсолютная ошибка: max(abs(y — y_approx)). Показывает наибольшее отклонение, важна для выявления критических участков.
• Коэффициент детерминации (R²): определяется как 1 — sum((y — y_approx).^2)/sum((y — mean(y)).^2). Значение ближе к 1 указывает на хорошее совпадение.
• Визуальная проверка: графическое наложение исходных и аппроксимированных точек позволяет выявить локальные несоответствия, которые могут быть неочевидны по числовым метрикам.

Рекомендации по оценке:

1. Сравнивайте несколько моделей и степени полинома, чтобы выбрать оптимальную комбинацию по MSE и R².
2. Проверяйте критические участки с резкими изменениями: максимальная ошибка часто выше на границах или при локальных пиках.
3. Используйте таблицы с исходными и аппроксимированными значениями для точного анализа расхождений.
4. При необходимости корректируйте параметры аппроксимации и повторно оценивайте метрики для улучшения точности.

Комплексная оценка ошибок и коэффициентов позволяет объективно судить о качестве аппроксимации и выбрать метод, который наилучшим образом описывает данные.

Вопрос-ответ:

Какие функции MATLAB подходят для аппроксимации графиков?

Для аппроксимации данных в MATLAB чаще всего используют polyfit для полиномиальной аппроксимации, spline для интерполяции с плавными переходами между узлами и fit для построения кривых произвольного вида. Каждая функция имеет свои особенности: polyfit удобен для гладких зависимостей с небольшим количеством экстремумов, spline подходит для кривых с резкими изменениями, а fit позволяет использовать экспоненциальные, логарифмические и пользовательские модели.

Как определить степень полинома для аппроксимации с polyfit?

Степень полинома выбирают исходя из формы графика и объема данных. Для небольших наборов данных достаточно степени 1–3. При увеличении числа точек можно использовать степени до 5–7, но превышение может вызвать сильные колебания на границах. Оптимальную степень выбирают, сравнивая графики исходных и аппроксимированных точек, а также оценивая ошибки аппроксимации.

В чем отличие spline-интерполяции от полиномиальной аппроксимации?

Spline-интерполяция строит кривую через все исходные точки, обеспечивая непрерывность первой и второй производной. Это позволяет точно повторять локальные изменения графика без глобальных колебаний, характерных для полиномов высокой степени. Полиномиальная аппроксимация через polyfit минимизирует среднеквадратичную ошибку, но может создавать переобучение на концах и не учитывать локальные скачки.

Как проверить точность аппроксимации в MATLAB?

Точность оценивают с помощью метрик и визуализации. Основные показатели: среднеквадратичная ошибка (MSE), максимальная абсолютная ошибка и коэффициент детерминации R². Для визуальной проверки строят графики исходных и аппроксимированных данных, а также таблицы с отклонениями. Это позволяет выявить участки с наибольшими расхождениями и скорректировать параметры аппроксимации.

Нужно ли подготавливать данные перед аппроксимацией?

Да, подготовка данных снижает ошибки аппроксимации. Рекомендуется удалить пропуски и дубликаты, выявить выбросы с помощью функции isoutlier, отсортировать x по возрастанию и при необходимости нормализовать значения. Для функций polyfit и fit данные должны быть в виде столбцовых векторов, а для spline допустимы матрицы узлов. Подготовленные данные обеспечивают корректную работу функций и точные результаты.

Какие ошибки могут возникнуть при использовании polyfit для аппроксимации?

При использовании polyfit основная проблема — переобучение при слишком высокой степени полинома. Это проявляется в сильных колебаниях кривой на границах данных. Также возможны ошибки из-за несоответствия размеров векторов x и y, наличия пропусков или выбросов. Чтобы минимизировать ошибки, проверяйте данные на наличие пропусков с помощью isnan, удаляйте выбросы, а степень полинома выбирайте исходя из количества точек и характера графика.

Как выбрать между spline и fit для сложных зависимостей?

Spline подходит для кривых с резкими локальными изменениями, где важно сохранить непрерывность первой и второй производной. Функция fit полезна, когда известна модель зависимости или требуется аппроксимировать данные экспоненциальными, логарифмическими или произвольными функциями. Для точного выбора сравните графики и оцените ошибки на ключевых участках, учитывая максимальное отклонение и среднеквадратичную ошибку.
