Gpu skinning что такое

Gpu skinning представляет собой методику анимации скелетных моделей, при которой вычисления деформации вершин выполняются непосредственно на видеокарте. В отличие от CPU skinning, где обработка каждой вершины осуществляется центральным процессором, GPU skinning переносит матричные операции и взвешивание костей в шейдеры, снижая нагрузку на основную систему и позволяя одновременно обрабатывать десятки тысяч вершин.

Для реализации GPU skinning используются вершинные буферы, содержащие позиции вершин, индексы костей и веса влияния каждой кости на вершину. Шейдер Vertex Shader выполняет умножение позиции вершины на трансформации всех связанных костей с учётом их весов. Этот подход позволяет достигать плавной анимации персонажей даже при высокой плотности геометрии, что критично для современных игр и VR-проектов.

При внедрении GPU skinning важно учитывать ограничения видеокарты, включая количество одновременно поддерживаемых костей и размер буфера uniform. Практическая рекомендация: для крупных персонажей использовать не более 60–70 костей на шейдер, разделяя анимации на отдельные слои или сокращая число влияющих костей на вершину до 4–6. Такой подход минимизирует вероятность падения производительности без заметной потери качества деформаций.

GPU skinning широко применяется в игровых движках, симуляторах и анимационных редакторах. Он обеспечивает возможность отображать сложные скелетные структуры с множеством суставов и одновременно сохранять стабильный фреймрейт, что особенно важно для интерактивной графики, где каждая миллисекунда отклика влияет на визуальное восприятие.

Gpu skinning: принцип работы и применение в графике

GPU skinning основан на переносе вычислений деформации вершин на видеокарту. Каждая вершина связана с набором костей и имеет веса влияния каждой кости. На стороне GPU Vertex Shader умножает позицию вершины на матрицы трансформаций всех связанных костей с учётом весов, а результат суммируется для получения окончательного положения вершины. Такой подход позволяет обрабатывать сотни тысяч вершин за один кадр, что критично для современных игровых и VR-проектов.

Основные данные, используемые для GPU skinning, включают позиции вершин, индексы костей, веса влияния и матрицы трансформаций костей. Ограничения видеокарт накладывают лимит на количество костей в uniform-буфере и на число костей, влияющих на вершину. Обычно рекомендуется ограничивать число костей на вершину 4–6 и общий массив костей на шейдер 60–70, чтобы сохранить стабильный фреймрейт.

Применение GPU skinning в игровых движках и анимационных системах позволяет одновременно отображать сложные скелетные структуры и многослойные анимации без перегрузки CPU. Важный момент – оптимизация вершинных буферов и правильное распределение веса костей, что снижает артефакты деформации и уменьшает количество лишних вычислений.

GPU skinning ускоряет анимацию скелетных моделей и минимизирует нагрузку на центральный процессор, делая возможным реалистичное отображение сложных персонажей и интерактивных сцен в реальном времени.

Как GPU ускоряет деформацию скелетных моделей

GPU skinning переносит вычисления трансформаций вершин с CPU на видеокарту, что снижает нагрузку на основной процессор и увеличивает частоту кадров при рендеринге сложных анимаций. Основная задача – рассчитать положение каждой вершины с учётом влияния всех костей, к которым она привязана.

Принцип работы включает несколько этапов:

1. Передача данных на GPU: каждая вершина содержит индексы костей и веса влияния. Эти данные загружаются в буфер вершин.
2. Матрицы трансформации костей: CPU вычисляет глобальные матрицы костей, а GPU применяет их к вершинам параллельно.
3. Интерполяция вершин: GPU умножает координаты вершин на матрицы костей с учётом весов, суммируя результаты для получения финального положения.
4. Пакетная обработка: Современные видеокарты выполняют тысячи операций одновременно, что позволяет обработать десятки тысяч вершин за один кадр.

Рекомендации по оптимизации:

• Использовать только необходимые веса костей (обычно до 4 на вершину) для снижения вычислительной нагрузки.
• Сохранять матрицы костей в структурах постоянного буфера, чтобы минимизировать передачу данных между CPU и GPU.
• Применять instancing при рендеринге множества одинаковых моделей с одной анимацией для снижения количества вызовов draw call.
• Обновлять трансформации костей только при изменении анимации, чтобы избежать лишних вычислений.

Преимущество GPU skinning особенно заметно в проектах с большим количеством персонажей, сложными скелетными анимациями и высоким разрешением моделей. Использование видеокарты позволяет обрабатывать сотни тысяч вершин в реальном времени, что недостижимо при CPU-скиннинге.

Формат данных для вершин и костей при skinning

Для GPU skinning каждая вершина содержит набор данных, необходимых для вычисления её трансформации относительно костей. Основные поля включают:

• Позиция вершины: трехмерный вектор (x, y, z) в локальных координатах модели.
• Нормаль: вектор для расчёта освещения и корректного отображения поверхности после деформации.
• Индексы костей: массив целых чисел, указывающий на кости, влияющие на вершину. Обычно ограничивают 4 индексами для оптимизации.
• Весовые коэффициенты: массив float, определяющий степень влияния каждой кости на вершину. Сумма весов равна 1.
• UV-координаты: для текстурирования, остаются неизменными при деформации.

Структура данных костей включает:

• Локальная матрица трансформации: положение, вращение и масштаб относительно родительской кости.
• Матрица обратного смещения (inverse bind pose): используется для преобразования вершины из локальных координат модели в локальные координаты кости.
• Идентификатор кости: уникальный индекс для сопоставления с вершинами.

Рекомендации по организации данных:

• Хранить индексы и веса в компактном виде, например, как uint8 и float32 для уменьшения объёма буфера вершин.
• Использовать постоянные буферы или текстуры для хранения матриц костей, чтобы GPU мог быстро получать данные для всех вершин.
• Выравнивать структуру данных по 16 байтам для соответствия требованиям современных видеокарт.
• Обновлять матрицы костей только при изменении анимации, чтобы снизить нагрузку на шину данных.

Алгоритмы вычисления трансформаций на видеокарте

GPU skinning выполняет преобразование вершин с использованием параллельных вычислений. Основные алгоритмы включают:

• Linear Blend Skinning (LBS): каждая вершина трансформируется суммой умножений координат на матрицы костей с учётом весов. Формула: v’ = Σ(weight_i × (matrix_i × v)). Оптимально для большинства персонажей, обеспечивает быстрый расчёт.
• Dual Quaternion Skinning (DQS): использует двойные кватернионы для интерполяции вращений, что снижает эффект «сжатия» и искривлений при сложных позах. Требует больше вычислений, но улучшает качество анимации.
• GPU Compute Skinning: выполняется через compute-шейдеры, позволяя обрабатывать массивы вершин и костей без ограничений стандартного вершинного шейдера. Подходит для сцен с большим количеством персонажей.

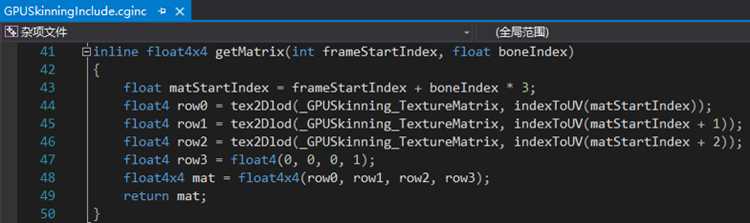

• Texture-based Skinning: матрицы костей хранятся в текстуре, а вершины читают данные через координаты UV. Эффективно для моделей с сотнями костей, когда обычные буферы ограничены размером.

Рекомендации по реализации:

• Выбирать LBS для реального времени при умеренном количестве костей и вершин.
• Использовать DQS для анимаций, где важна точность вращений суставов.
• Compute-шейдеры целесообразны при массовом skinning сотен моделей одновременно.
• Оптимизировать хранение матриц костей: объединять в массивы структур и выравнивать по 16 байтам для ускорения доступа GPU.
• Минимизировать количество обновлений матриц костей на кадр: пересчитывать только изменённые кости.

Оптимизация количества костей и влияния на производительность

Количество костей напрямую влияет на нагрузку GPU при skinning. Каждая вершина учитывает матрицы нескольких костей, умножая их на веса, что увеличивает количество вычислений.

Практические рекомендации:

• Ограничение костей на вершину: стандартно используют до 4 костей. Более высокие значения резко увеличивают вычислительные затраты и требуют дополнительных регистров шейдера.
• Сокращение общего числа костей: для дальних или малозаметных объектов уменьшают количество костей в скелете, объединяя сегменты или убирая мелкие суставы.
• LOD-анимации: на уровнях с низкой детализацией уменьшают и количество костей, и влияние на вершины, сохраняя общую форму модели при минимальной нагрузке.
• Веса костей: нормализовать и фильтровать минимальные веса (<0.01), чтобы GPU не учитывал незначительные влияния, ускоряя расчёты.
• Пакетная обработка: при наличии множества моделей с одинаковой анимацией объединять данные в массивы для одного вызова draw call, снижая накладные расходы.

Эффективная оптимизация костей позволяет достигать высокой частоты кадров на сценах с сотнями персонажей, сохраняя точность анимации и минимизируя потребление видеопамяти.

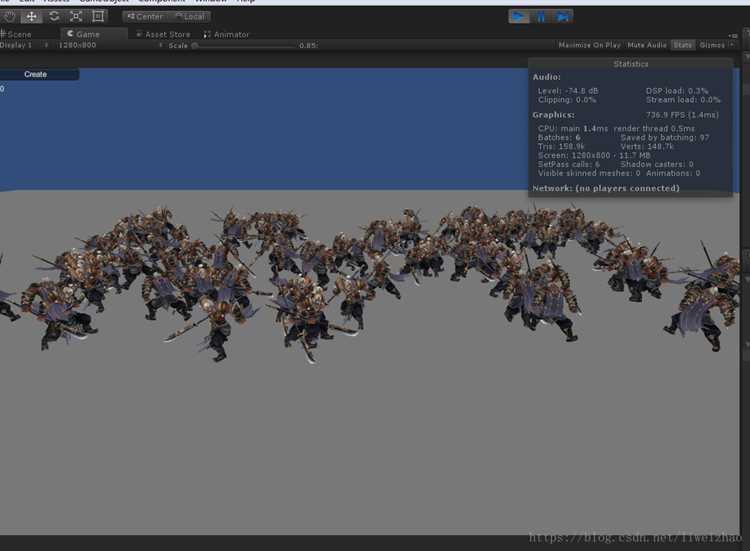

Применение GPU skinning в игровых движках

GPU skinning широко используется в современных игровых движках для ускорения анимации персонажей и уменьшения нагрузки на CPU. Основные сценарии применения:

• Массивные сцены: обработка десятков и сотен персонажей одновременно. GPU позволяет рассчитывать трансформации тысяч вершин за кадр без падения FPS.
• Реализация LOD-анимаций: движки используют разные уровни детализации скелета, сокращая количество костей для удалённых моделей, при этом вычисления выполняются на GPU.
• Сетевые игры: уменьшение задержки и синхронизации анимаций. GPU skinning освобождает CPU для обработки логики и сетевых событий.
• Инструменты анимации и редакторы: в редакторах движков, таких как Unity и Unreal Engine, GPU skinning позволяет просматривать и корректировать анимации в реальном времени без замедлений.
• Эффекты деформации и физики: GPU skinning интегрируется с физическим движком для расчёта мягких тканей, одежды и волос на основе скелета персонажа.

Рекомендации при использовании в движках:

• Хранить матрицы костей в постоянных буферах или текстурах, чтобы ускорить доступ GPU к данным.
• Использовать до 4 костей на вершину для оптимальной производительности и совместимости с шейдерами большинства видеокарт.
• Обновлять трансформации костей только при изменении анимации или позиции модели, снижая лишние вычисления.
• Интегрировать алгоритмы DQS для ключевых персонажей, где важна точность вращений суставов и минимизация деформационных артефактов.

Сравнение CPU и GPU skinning на практике

Основные показатели:

• Производительность: GPU skinning обрабатывает десятки тысяч вершин за кадр без существенного влияния на FPS, тогда как CPU skinning замедляется пропорционально количеству персонажей и костей.
• Нагрузка на CPU: при CPU skinning процессор занят расчётом матриц для каждой вершины, что ограничивает сложность сцены и количество одновременно анимируемых объектов.
• Память и передача данных: GPU skinning требует загрузки матриц костей в буферы видеопамяти, CPU skinning использует оперативную память и конвейер рендеринга для передачи трансформированных вершин.
• Качество деформаций: при одинаковых алгоритмах LBS или DQS качество одинаково, но GPU позволяет применять более сложные методы без падения производительности.

Рекомендации по выбору подхода:

1. Использовать CPU skinning для небольших сцен с ограниченным количеством персонажей.
2. GPU skinning применять для больших сцен, массовых анимаций и сложных скелетов.
3. Комбинировать методы: CPU для предобработки и логики, GPU для массовой анимации вершин.
4. Оптимизировать данные костей и вершин для GPU: ограничивать веса, выравнивать буферы, использовать текстуры для матриц.

На практике переход на GPU skinning позволяет увеличить производительность в 5–10 раз при обработке сотен персонажей с высокополигональными моделями, одновременно снижая нагрузку на CPU и улучшая масштабируемость сцены.

Вопрос-ответ:

Что такое GPU skinning и чем он отличается от CPU skinning?

GPU skinning — это метод расчёта деформаций вершин моделей с использованием видеокарты. В отличие от CPU skinning, где трансформации вершин вычисляются центральным процессором, GPU skinning выполняет операции параллельно для тысяч вершин одновременно, что позволяет обрабатывать сложные анимации без значительной потери производительности.

Какие данные нужны для вершин и костей при GPU skinning?

Для каждой вершины хранятся позиция, нормаль, индексы костей и веса влияния. Для костей — локальная матрица трансформации, матрица обратного смещения и уникальный идентификатор. Эти данные передаются на видеокарту в буферах или текстурах, чтобы шейдер мог параллельно вычислять положение вершин.

Какие алгоритмы используют для вычисления трансформаций на GPU?

Основные алгоритмы: Linear Blend Skinning (LBS) для простых анимаций, Dual Quaternion Skinning (DQS) для корректной интерполяции вращений и Compute Skinning для массовой обработки вершин через compute-шейдеры. Также применяют текстурный подход, когда матрицы костей хранятся в текстурах и считываются вершинными шейдерами.

Как количество костей влияет на производительность GPU skinning?

Чем больше костей влияет на вершину, тем больше вычислений требуется видеокарте. Обычно используют до 4 костей на вершину. Для удалённых или малозаметных объектов сокращают число костей, объединяя сегменты. Фильтрация минимальных весов и применение LOD-анимаций снижает нагрузку и позволяет поддерживать высокую частоту кадров.

В каких игровых движках применяется GPU skinning и какие преимущества это даёт?

GPU skinning используется в Unity, Unreal Engine и других движках для ускорения анимаций персонажей. Преимущества: высокая производительность при массовых сценах, снижение нагрузки на CPU, возможность применять сложные алгоритмы деформации без замедления рендеринга, интеграция с физическими эффектами, такими как мягкие ткани и одежда.
