Проекция наклонной на плоскость рассматривается в школьной и вузовской геометрии как практический инструмент для анализа пространственных объектов. Под наклонной понимается прямая, не перпендикулярная и не параллельная выбранной плоскости, а её проекция используется для вычисления расстояний, углов и истинных размеров фигур. Без чёткого понимания этого процесса невозможно корректно решать задачи по стереометрии, начертательной геометрии и инженерной графике.
Ключевым моментом является различие между самой наклонной и её проекцией: длина отрезка в пространстве и длина его проекции на плоскость, как правило, не совпадают. Это приводит к типичным ошибкам при решении задач на нахождение расстояния от точки до плоскости или при определении угла наклона прямой. Использование ортогонального проецирования позволяет однозначно связать пространственный объект с его изображением на плоскости.
В практических задачах важно уметь строить проекцию наклонной на горизонтальную или вертикальную плоскость, а также понимать, какие элементы сохраняются, а какие изменяются при проецировании. Например, направление проекции определяется положением перпендикуляра к плоскости, а истинная длина наклонной восстанавливается через дополнительное построение. Примеры с пошаговым разбором помогают закрепить алгоритм действий и избежать формального заучивания.
Проекция наклонной на плоскость: способы и примеры
Проекция наклонной на плоскость строится с помощью ортогонального проецирования, при котором из каждой точки наклонной опускается перпендикуляр на заданную плоскость. В результате получается отрезок, лежащий в плоскости, концы которого соответствуют проекциям концов наклонной. Такой способ применяется в большинстве учебных и прикладных задач, так как он позволяет однозначно связать пространственную прямую с её плоским изображением.
Если наклонная задана точками A и B, а плоскость обозначена как α, то для построения проекции необходимо через точки A и B провести перпендикуляры к плоскости α. Точки их пересечения с плоскостью, A′ и B′, образуют проекцию наклонной A′B′. Длина A′B′ всегда меньше длины AB, за исключением случая, когда прямая параллельна плоскости.
При работе с горизонтальной плоскостью проекций удобно использовать вертикальные перпендикуляры, что упрощает построение на чертеже. Для вертикальной плоскости перпендикуляры располагаются горизонтально. Выбор плоскости напрямую влияет на вид проекции и используется для анализа углов наклона, определения расстояний и восстановления истинных размеров.
Типовой пример: дана наклонная, соединяющая точку над плоскостью с точкой на плоскости. Проекцией будет отрезок, соединяющий основание перпендикуляра с точкой пересечения наклонной и плоскости. В таких задачах проекция применяется для нахождения угла между наклонной и плоскостью через сравнение длин наклонной и её проекции.
При решении задач важно строго соблюдать порядок построений и не подменять наклонную её проекцией при вычислениях. Проекция используется как вспомогательный элемент, а все пространственные характеристики восстанавливаются через геометрические зависимости между наклонной, её проекцией и перпендикуляром к плоскости.
Определение наклонной и условия её проецирования на заданную плоскость
Для корректного проецирования наклонной необходимо заранее задать плоскость проекций и направление проецирования. В задачах по геометрии и черчению используется ортогональное проецирование, при котором направление совпадает с нормалью к плоскости. Это условие гарантирует, что каждая точка наклонной имеет единственную проекцию на плоскости.
Проекция наклонной существует и имеет вид отрезка только в том случае, если наклонная не параллельна направлению проецирования. При параллельности наклонной нормали к плоскости все её точки проецируются в одну точку, что исключает возможность анализа длины и направления. Поэтому перед построением необходимо проверить взаимное положение наклонной и плоскости.
При задании наклонной через две точки важно, чтобы хотя бы одна из них находилась вне плоскости. Если обе точки лежат в плоскости, отрезок относится к плоскости и не образует наклонную. Это условие используется при классификации прямых в пространстве и выборе подходящего способа решения задачи.
Построение ортогональной проекции наклонной на горизонтальную плоскость
Горизонтальная плоскость проекций обозначается как Π₁ и принимается перпендикулярной вертикальному направлению. При ортогональном проецировании на Π₁ все проецирующие лучи направлены вертикально вниз, что позволяет выполнять построения с использованием строго определённого алгоритма.
Если наклонная задана отрезком AB, где точки имеют пространственное положение, построение проекции выполняется в следующем порядке:
- Через точку A провести вертикальный перпендикуляр к горизонтальной плоскости Π₁.
- Отметить точку A′ как точку пересечения перпендикуляра с плоскостью Π₁.
- Аналогично провести перпендикуляр через точку B и получить точку B′ на Π₁.
- Соединить точки A′ и B′ отрезком, который и является проекцией наклонной.
При построении важно учитывать, что координаты точек A′ и B′ по горизонтали сохраняются, а высотная координата исключается. Это позволяет переносить точки на чертеже без искажений в плоскости Π₁ и упрощает контроль правильности построения.
Типичные ошибки возникают при неверном направлении проецирования или при подмене вертикального перпендикуляра наклонным отрезком. Для самопроверки следует убедиться, что:
- перпендикуляры к плоскости Π₁ параллельны между собой;
- проекция лежит полностью в горизонтальной плоскости;
- длина проекции меньше длины наклонной.
Полученная проекция используется для определения угла наклона наклонной к горизонтальной плоскости и служит основой для дальнейших геометрических построений.

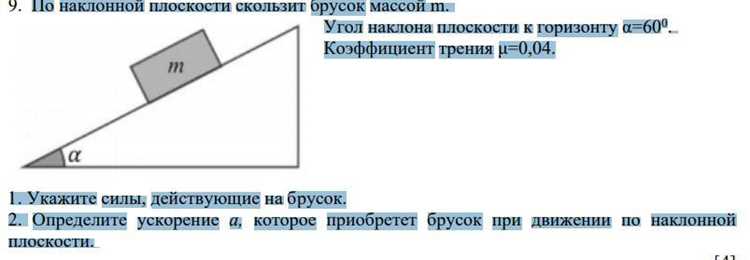

Построение ортогональной проекции наклонной на вертикальную плоскость
Вертикальная плоскость проекций обозначается как Π₂ и ориентируется перпендикулярно горизонтальной плоскости. Ортогональное проецирование на Π₂ выполняется в направлении, перпендикулярном этой плоскости, что на чертеже соответствует горизонтальному направлению проецирующих лучей.
Пусть наклонная задана отрезком AB в пространстве. Для получения её проекции на вертикальную плоскость необходимо из каждой точки отрезка провести перпендикуляр к Π₂. Точки пересечения этих перпендикуляров с плоскостью, A″ и B″, определяют проекцию наклонной в виде отрезка A″B″.
При построении сохраняется высотная координата точек, тогда как расстояние до вертикальной плоскости не учитывается. Это позволяет использовать проекцию для анализа взаимного положения наклонной и вертикальной плоскости, а также для определения видимых и скрытых элементов на комплексном чертеже.
Особое внимание следует уделять направлению перпендикуляров: они должны быть строго параллельны между собой и ортогональны вертикальной плоскости. Нарушение этого условия приводит к искажению длины и направления проекции, что делает дальнейшие вычисления некорректными.
Проекция наклонной на Π₂ применяется при решении задач на нахождение угла между наклонной и вертикальной плоскостью, а также при построении комплексных проекций пространственных фигур.

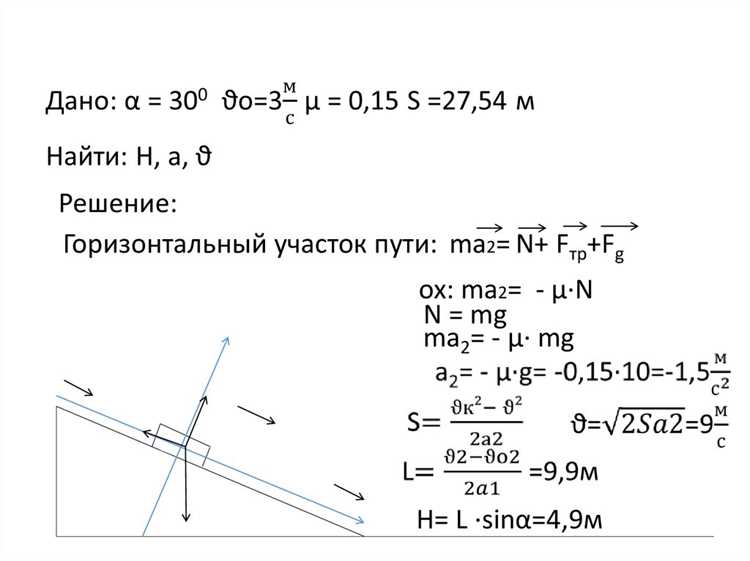

Нахождение истинной длины наклонной через её проекцию
Истинная длина наклонной не совпадает с длиной её ортогональной проекции на плоскость, поэтому для вычислений требуется дополнительное построение. Основа метода заключается в использовании прямоугольного треугольника, образованного наклонной, её проекцией и перпендикуляром к плоскости.
Пусть наклонная AB имеет проекцию A′B′ на плоскость, а точка A расположена вне плоскости. Отрезок AA′ является перпендикуляром к плоскости и известен или определяется из условия задачи. В этом случае треугольник AA′B′ является прямоугольным, где AB – гипотенуза, а A′B′ и AA′ – катеты.
Истинная длина наклонной вычисляется по теореме Пифагора: квадрат длины наклонной равен сумме квадратов длины её проекции и длины перпендикуляра к плоскости. Этот подход применяется как в аналитических расчётах, так и в графических построениях на чертеже.
В задачах начертательной геометрии часто используется вспомогательное вращение: наклонную вместе с перпендикуляром поворачивают вокруг проекции до совмещения с плоскостью. После вращения наклонная принимает положение, параллельное плоскости проекций, и её длина измеряется без искажений.
Корректность результата проверяется сравнением: истинная длина всегда больше длины проекции и уменьшается по мере приближения наклонной к плоскости. Это соотношение служит ориентиром при контроле вычислений и построений.
Связь угла наклона прямой с длиной её проекции на плоскость
Угол наклона прямой к плоскости определяется как угол между наклонной и её ортогональной проекцией на эту плоскость. Этот угол напрямую влияет на соотношение между истинной длиной прямой и длиной её проекции: чем больше угол наклона, тем короче становится проекция.
Если наклонная AB образует с плоскостью угол φ и имеет проекцию A′B′, между этими величинами выполняется строгое соотношение:
- длина проекции A′B′ равна произведению длины наклонной AB на cos φ;
- при φ = 0° проекция совпадает с наклонной по длине;
- при увеличении φ длина проекции монотонно уменьшается.
Для нахождения угла наклона на практике используют измерения на чертеже или числовые данные задачи. Алгоритм вычисления включает следующие шаги:
- определить длину наклонной и длину её проекции;
- составить отношение длины проекции к истинной длине;
- найти угол как арккосинус полученного отношения.
В графических задачах угол наклона часто восстанавливается через прямоугольный треугольник, образованный наклонной, её проекцией и перпендикуляром к плоскости. Такой подход позволяет связать угловые и линейные параметры без перехода к координатным вычислениям.
Понимание этой зависимости используется при анализе пространственных конструкций, контроле правильности построений и проверке результатов вычислений, так как несоответствие длины проекции и угла наклона сразу указывает на ошибку.

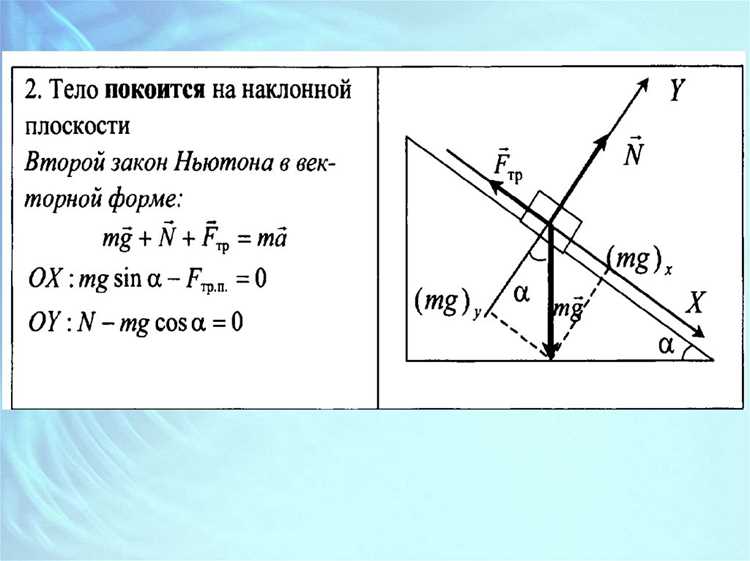

Разбор типовых задач с пошаговым построением проекций
Типовые задачи на проекцию наклонной на плоскость сводятся к построению ортогональной проекции, определению истинной длины и вычислению угла наклона. Каждая из этих задач решается по фиксированному алгоритму, нарушение которого приводит к неверному результату даже при правильных числовых данных.
В задаче на построение проекции по заданным точкам наклонной ключевым этапом является выбор плоскости и направления проецирования. Все вспомогательные линии должны быть перпендикулярны плоскости проекций и параллельны между собой, иначе полученный отрезок не будет являться проекцией.
При нахождении истинной длины наклонной сначала строится её проекция, затем восстанавливается перпендикуляр к плоскости. После этого наклонная рассматривается как гипотенуза прямоугольного треугольника, что позволяет перейти от графического построения к точному вычислению.
Часто встречающиеся типы задач и соответствующие действия приведены в таблице:
| Тип задачи | Исходные данные | Основные шаги |
|---|---|---|
| Построение проекции наклонной | Две точки в пространстве | Проведение перпендикуляров к плоскости, соединение проекций точек |
| Нахождение истинной длины | Проекция и расстояние до плоскости | Построение прямоугольного треугольника, вычисление гипотенузы |
| Определение угла наклона | Длина наклонной и проекции | Использование отношения длин и обратных тригонометрических функций |
При решении каждой задачи рекомендуется выполнять контроль: проекция должна лежать в плоскости, её длина не может превышать длину наклонной, а вычисленный угол наклона должен соответствовать геометрическому положению прямой в пространстве.
Вопрос-ответ:
Чем наклонная отличается от прямой, лежащей в плоскости, при построении проекции?
Наклонная имеет хотя бы одну точку вне плоскости, поэтому при проецировании образует отдельный отрезок на плоскости. Прямая, лежащая в плоскости, при ортогональном проецировании совпадает с самой собой и не требует построения перпендикуляров.
Почему длина проекции наклонной всегда меньше её пространственной длины?
При проецировании исключается составляющая, направленная перпендикулярно плоскости. В результате сохраняется только та часть наклонной, которая параллельна плоскости, что геометрически приводит к уменьшению длины по сравнению с исходным отрезком.
Можно ли по одной проекции восстановить истинную длину наклонной?
Одной проекции недостаточно. Для восстановления требуется знать расстояние от наклонной до плоскости или длину перпендикуляра, опущенного из точки наклонной на плоскость. Эти данные позволяют построить прямоугольный треугольник и вычислить пространственную длину.
Как определить угол наклона прямой к плоскости по чертежу?
Угол определяется между наклонной и её проекцией на плоскость. На чертеже он находится через построение прямоугольного треугольника, где одна сторона — проекция, а другая — перпендикуляр к плоскости. После этого угол вычисляется по отношению длин сторон.
Какие ошибки чаще всего допускают при решении задач на проекцию наклонной?
Наиболее распространены неверное направление проецирования, подмена наклонной её проекцией при вычислениях и отсутствие проверки взаимного положения прямой и плоскости. Такие ошибки приводят к искажению длины проекции и неправильному определению углов.
