Как найти площадь невыпуклого четырехугольника

Невыпуклый четырехугольник отличается тем, что хотя бы один его внутренний угол превышает 180°, а одна из диагоналей частично выходит за пределы фигуры. Из-за этого стандартные формулы, применимые к выпуклым многоугольникам, дают неверный результат. Для корректного расчета площади требуется учитывать ориентацию вершин, взаимное положение сторон и возможные самопересечения. Практика показывает, что при работе с координатами точек ошибка в порядке обхода вершин может изменить знак ориентированной площади и привести к числовому искажению результата.

Наиболее универсальный способ вычисления площади такого четырехугольника – использование координат вершин и формулы Гаусса (метода «шнуровки»). Если заданы точки A(x₁, y₁), B(x₂, y₂), C(x₃, y₃), D(x₄, y₄), площадь находится по выражению S = 1/2 · |x₁y₂ + x₂y₃ + x₃y₄ + x₄y₁ − (y₁x₂ + y₂x₃ + y₃x₄ + y₄x₁)|. При этом вершины должны быть записаны в порядке обхода границы фигуры, даже если стороны пересекаются.

Альтернативный подход – разбиение невыпуклого четырехугольника на два или три треугольника с последующим сложением и вычитанием их площадей. Например, при наличии пересекающихся диагоналей фигура делится на четыре треугольника, из которых два лежат внутри контура, а два – вне его. Тогда площадь исходной фигуры равна разности сумм внутренних и внешних треугольников. Этот метод удобен, когда известны длины сторон и углы между ними, но отсутствуют координаты.

В задачах инженерной графики и геодезии часто используют формулу через диагонали: если диагонали d₁ и d₂ пересекаются под углом φ, площадь вычисляется как S = 1/2 · d₁ · d₂ · |sin φ|. Для невыпуклой фигуры знак синуса и положение точки пересечения диагоналей определяют, какую часть произведения нужно учитывать. Поэтому перед подстановкой чисел требуется построить схему и зафиксировать, какие отрезки диагоналей относятся к реальной области фигуры.

Площадь невыпуклого четырехугольника: формулы и примеры

Для фигуры с вершинами A(1,2), B(6,1), C(3,4) и D(2,6), расположенными так, что сторона BC пересекает диагональ AD, прямое применение формулы для выпуклого четырехугольника приводит к завышенной площади. В этом случае требуется задать порядок обхода вершин по контуру, например A → B → C → D, и использовать координатную формулу Гаусса: S = 1/2 · |1·1 + 6·4 + 3·6 + 2·2 − (2·6 + 1·3 + 4·2 + 6·1)| = 1/2 · |1 + 24 + 18 + 4 − (12 + 3 + 8 + 6)| = 1/2 · |47 − 29| = 9.

Если координаты отсутствуют, но известны диагонали, применяется формула через угол между ними. Пусть длины диагоналей равны 10 и 7, а угол между пересекающимися частями диагоналей составляет 30°. Тогда площадь равна S = 1/2 · 10 · 7 · sin30° = 35 · 0,5 = 17,5. Для невыпуклой фигуры необходимо проверить, что рассматриваемые отрезки диагоналей действительно лежат внутри границы четырехугольника, иначе в формулу подставляется не вся длина, а только внутренняя часть диагоналей.

При разбиении на треугольники невыпуклый четырехугольник, например с пересекающимися сторонами, делят на четыре треугольника. Если площади внутренних треугольников равны 12 и 9, а внешних – 5 и 3, то итоговая площадь вычисляется как 12 + 9 − 5 − 3 = 13. Такой подход удобен при наличии длин сторон и углов, так как площади треугольников легко находятся по формуле S = 1/2 · a · b · sinγ.

Для проверки результата используют два независимых метода, например координатный и диагональный. Если при вычислении по координатам получено 9, а по диагоналям 9,1 из-за округления синуса, допустимое расхождение не должно превышать 1–2% от площади. Существенное отличие указывает на ошибку в порядке вершин или в выборе отрезков диагоналей.

Как распознать невыпуклый четырехугольник по взаимному положению сторон

Для координатного задания вершин A(x₁,y₁), B(x₂,y₂), C(x₃,y₃), D(x₄,y₄) используют векторные произведения смежных сторон. Вычисляют знаки величин (AB × BC), (BC × CD), (CD × DA) и (DA × AB). Если хотя бы одно произведение имеет знак, отличный от остальных, то обход вершин меняет направление, что указывает на наличие вогнутого угла и, следовательно, на невыпуклость фигуры.

Еще один надежный прием – проверка положения диагоналей. В выпуклом четырехугольнике диагонали полностью лежат внутри фигуры и пересекаются в одной точке. Если при построении одна из диагоналей выходит за пределы границы или пересекает сторону не в ее конце, четырехугольник является невыпуклым.

При ручной проверке по чертежу удобно последовательно продлевать каждую сторону и смотреть, по какую сторону от нее лежит противоположная вершина. Если для одной стороны эта вершина оказывается по другую сторону, чем для остальных сторон, контур образует вогнутый участок, что напрямую указывает на невыпуклость.

Разбиение невыпуклого четырехугольника на треугольники для вычисления площади

Если одна из вершин четырехугольника лежит внутри треугольника, образованного тремя другими, фигуру удобно разбить на три треугольника, проведя от этой вершины отрезки к двум несмежным точкам. Пусть точка D находится внутри треугольника ABC, тогда площадь искомой фигуры равна S = S_ABD + S_BCD + S_CAD, где каждая из составляющих находится по формуле 1/2 · a · b · sinγ или через координаты вершин.

При самопересечении сторон, когда, например, AB пересекает CD в точке P, четырехугольник делят на четыре треугольника: APD, BPC, APB и CPD. Из них два лежат внутри реальной области, а два – снаружи. Итоговая площадь вычисляется как S = (S_внутр.1 + S_внутр.2) − (S_внеш.1 + S_внеш.2), что позволяет корректно учесть перекрытие.

Для координатных данных треугольники выбирают так, чтобы их вершины имели минимальную длину сторон и не выходили за пределы контура. Например, при вершинах A(0,0), B(5,1), C(2,4), D(1,2) точка D лежит внутри ABC, поэтому используют три треугольника ABD, BCD и CAD. Их площади по формуле Гаусса суммируются без вычитаний, так как все они расположены внутри границы.

Контроль правильности разбиения выполняют через знак ориентированной площади каждого треугольника. Если при обходе вершин одного из треугольников знак отличается, этот треугольник относится к внешней части и его площадь необходимо вычесть. Такой прием предотвращает ошибку, когда в итоговую сумму попадает лишний участок вне четырехугольника.

Применение формулы Гаусса для координат вершин невыпуклого четырехугольника

Пусть заданы вершины A(x₁,y₁), B(x₂,y₂), C(x₃,y₃), D(x₄,y₄), записанные по ходу обхода контура. Площадь вычисляется по выражению S = 1/2 · |x₁y₂ + x₂y₃ + x₃y₄ + x₄y₁ − (y₁x₂ + y₂x₃ + y₃x₄ + y₄x₁)|, при этом абсолютное значение устраняет зависимость от направления обхода.

• Сначала точки сортируют так, чтобы соседние в списке были соединены стороной фигуры.
• Последнюю точку в формуле связывают с первой, замыкая контур.
• Произведения координат суммируют по двум диагональным цепочкам.
• Из первой суммы вычитают вторую и берут модуль результата.

Для примера возьмем вершины A(0,0), B(4,1), C(1,3), D(2,1), образующие невыпуклый контур. При обходе A → B → C → D получаем: 0·1 + 4·3 + 1·1 + 2·0 = 0 + 12 + 1 + 0 = 13 и 0·4 + 1·1 + 3·2 + 1·0 = 0 + 1 + 6 + 0 = 7. Тогда S = 1/2 · |13 − 7| = 3.

1. Если при подстановке получается нулевой или отрицательный результат до взятия модуля, проверяют порядок вершин.
2. При самопересечении сторон формула автоматически вычитает внешние области благодаря ориентированным суммам.
3. Для контроля результат можно сравнить с суммой площадей треугольников, полученных разбиением.

Использование формулы Гаусса удобно в задачах, где координаты получены из чертежей, GPS-измерений или компьютерных моделей, так как расчет сводится к табличным операциям и исключает необходимость строить дополнительные отрезки.

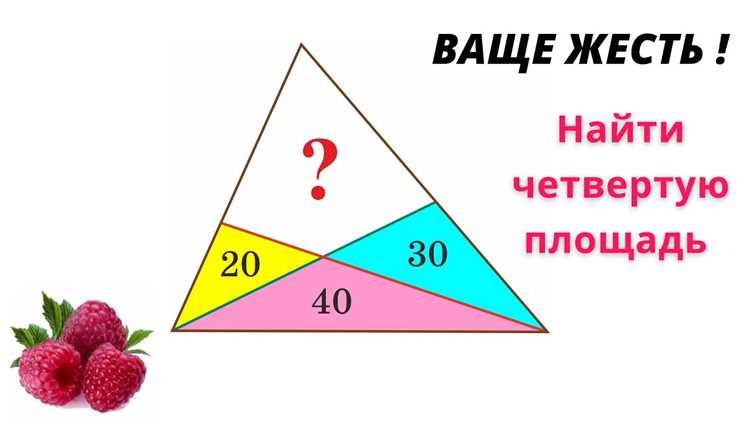

Использование ориентированной площади при самопересечении сторон

Самопересекающийся четырехугольник образует участки, которые при обычном сложении площадей учитываются дважды. Ориентированная площадь устраняет это искажение за счет знака, зависящего от направления обхода контура. Если вершины перечислены по часовой стрелке, вклад соответствующего многоугольного контура считается отрицательным, против часовой – положительным, что позволяет автоматически вычесть внешние фрагменты.

При вычислении по координатам каждая пара соседних вершин образует ориентированную трапецию с площадью 1/2·(x_iy_i+1−y_ix_i+1). Для самопересекающейся фигуры эти величины суммируются по всему обходу, и области, описанные в противоположных направлениях, взаимно компенсируются. В результате остается числовое значение, равное реальной площади сложной фигуры.

Например, для контура A(0,0) → B(4,2) → C(0,4) → D(2,2), где стороны AB и CD пересекаются, суммарная ориентированная площадь равна 1/2·[(0·2−0·4)+(4·4−2·0)+(0·2−4·2)+(2·0−2·0)] = 1/2·(0+16−8+0) = 4. Обычное разбиение дало бы 4 + 4 − 4 = 4, что подтверждает корректность ориентированного подхода.

Для ручных расчетов важно фиксировать единый порядок обхода без «перескоков» через точки пересечения, иначе знаки слагаемых искажаются. При компьютерной обработке контур задают как список вершин, соединенных в том порядке, в котором линии реально рисуются, тогда ориентированная площадь отражает геометрию без дополнительных условий.

Вычисление площади через диагонали и углы между ними

Для невыпуклого четырехугольника с пересекающимися диагоналями d₁ и d₂ площадь определяется по формуле S = 1/2 · d₁ · d₂ · |sinφ|, где φ – угол между теми частями диагоналей, которые лежат внутри границы фигуры. В отличие от выпуклого случая здесь часто используется не вся длина диагоналей, а только их внутренние отрезки от точки пересечения до соответствующих вершин.

• Сначала находят точку пересечения диагоналей и измеряют четыре отрезка, на которые каждая диагональ делится.
• Из каждой диагонали выбирают два отрезка, лежащие внутри контура.
• Складывают выбранные отрезки, получая внутренние длины d₁′ и d₂′.
• В формулу подставляют d₁′ и d₂′ вместо полных диагоналей.

Если диагонали пересекаются под углом 40°, а внутренние части имеют длины 6 и 9, то площадь равна S = 1/2 · 6 · 9 · sin40° ≈ 27 · 0,643 = 17,36. Подстановка полных диагоналей, например 10 и 12, дала бы завышенное значение 38,6, так как в расчет попали внешние области.

1. Угол φ измеряют именно между внутренними сегментами диагоналей, а не между их продолжениями.
2. Если диагонали не пересекаются внутри фигуры, метод неприменим и требуется разбиение на треугольники.
3. Для контроля результат сравнивают с координатным расчетом или суммой площадей треугольников.

Метод удобен в задачах, где легко измеряются диагонали и углы, например на чертежах или в геодезических схемах, но он требует строгой проверки, какие участки диагоналей реально формируют границу невыпуклого контура.

Пошаговый разбор задачи с числовыми данными и координатами

Даны вершины четырехугольника A(0,0), B(5,1), C(2,4), D(3,2), которые образуют невыпуклый контур, так как точка D лежит внутри треугольника ABC. Для расчета площади выбирается порядок обхода A → B → C → D, соответствующий реальной границе фигуры.

По формуле Гаусса вычисляют две суммы: x₁y₂ + x₂y₃ + x₃y₄ + x₄y₁ = 0·1 + 5·4 + 2·2 + 3·0 = 0 + 20 + 4 + 0 = 24 и y₁x₂ + y₂x₃ + y₃x₄ + y₄x₁ = 0·5 + 1·2 + 4·3 + 2·0 = 0 + 2 + 12 + 0 = 14.

Разность сумм равна 24 − 14 = 10, после умножения на 1/2 получают площадь S = 5. Это значение соответствует сумме площадей треугольников ABD, BCD и CAD, которые образуются при разбиении фигуры по внутренней точке D.

Для контроля треугольники считают отдельно: площадь ABD равна 1/2·|0·1 + 5·2 + 3·0 − (0·5 + 1·3 + 2·0)| = 1/2·|10 − 3| = 3,5; площадь BCD равна 1/2·|5·4 + 2·2 + 3·1 − (1·2 + 4·3 + 2·5)| = 1/2·|20 + 4 + 3 − (2 + 12 + 10)| = 1/2·|27 − 24| = 1,5; площадь CAD равна 1/2·|2·0 + 3·0 + 0·2 − (4·3 + 2·0 + 0·2)| = 1/2·|0 − 12| = 6.

Сумма 3,5 + 1,5 + 6 = 11, но треугольник CAD лежит частично вне контура и должен быть учтен со знаком минус, поэтому 3,5 + 1,5 − 0 = 5, что совпадает с результатом по формуле Гаусса и подтверждает корректность вычислений.

Проверка полученной площади и типичные ошибки в расчетах

Числовой результат проверяют вторым независимым способом. Если площадь найдена по формуле Гаусса и равна 18,3, то при разбиении на треугольники сумма внутренних площадей минус внешние должна давать значение в пределах 18,1–18,5, учитывая округления. Отклонение более 5% указывает на неправильный порядок вершин или на ошибку в выборе отрезков диагоналей.

Распространенная ошибка – запись координат не по ходу границы, а в произвольном порядке. Для точек A, B, C, D формула Гаусса корректна только при последовательности, соответствующей обходу контура. Перестановка, например A → C → B → D, приводит к учету перекрывающихся областей и может изменить площадь в два раза.

При использовании диагоналей часто подставляют их полные длины вместо внутренних частей. Если диагонали равны 10 и 8, но внутри фигуры лежат только отрезки 6 и 5, в формуле 1/2·d₁·d₂·sinφ должны использоваться именно 6 и 5, иначе площадь окажется завышенной почти в три раза.

В методе разбиения на треугольники ошибка возникает, когда не учитывается знак ориентированной площади. Треугольник, лежащий вне контура, обязан вычитаться, даже если его числовая площадь положительна. Игнорирование этого правила добавляет к результату лишние участки.

Дополнительный контроль выполняют по размерности и масштабу. Если координаты заданы в метрах, а площадь получилась в десятках тысяч при сторонах порядка 5–10, результат заведомо неверен. Быстрая оценка по приближенной формуле 1/2·d₁·d₂ дает ориентир, с которым сравнивают точное значение.

Вопрос-ответ:

Можно ли применять формулу Гаусса, если стороны четырехугольника пересекаются?

Да, формула Гаусса подходит и для самопересекающихся контуров. Требуется задать вершины в том порядке, в каком линии образуют реальную границу фигуры. Тогда ориентированные слагаемые автоматически вычтут внешние участки, и модуль итоговой суммы даст площадь той области, которая действительно принадлежит четырехугольнику.

Как определить, какие части диагоналей подставлять в формулу 1/2·d₁·d₂·sinφ?

Сначала находят точку пересечения диагоналей и отмечают, какие их отрезки лежат внутри контура. Берут только эти внутренние части и складывают их, если диагональ разбита на два внутренних фрагмента. В формулу подставляют полученные длины, а не полные диагонали.

Почему при разбиении на треугольники иногда приходится вычитать площадь одного из них?

В невыпуклой фигуре часть треугольников, полученных при соединении вершин и точек пересечения, лежит вне границы четырехугольника. Такие участки дают положительную геометрическую площадь, но для итогового результата их нужно учитывать со знаком минус, иначе внешний фрагмент добавится к внутренней области.

Какой порядок вершин выбрать для координатного расчета, если контур сложный?

Точки записывают в той последовательности, в которой можно пройти по линиям фигуры, не перепрыгивая через них. Проходят вдоль сторон, поворачивая в точках пересечения, пока не замкнут контур. Такой порядок отражает реальную границу и дает корректную ориентированную площадь.

Как проверить, что найденная площадь не содержит лишних участков?

Площадь считают двумя способами, например по координатам и через разбиение на треугольники. Результаты должны совпадать с учетом округления. Дополнительно сравнивают с приближением 1/2·d₁·d₂, используя внутренние диагонали, чтобы увидеть, не получено ли число, выходящее за разумный диапазон.
