Расчёт выходного напряжения требуется при проектировании блоков питания, усилителей, датчиков и любой схемы, где к выходу подключается нагрузка. Ошибка даже в 0,5–1 В может привести к некорректной работе микросхем, перегреву резисторов или срыву режимов транзисторов. Поэтому расчёт всегда начинается с анализа схемы: источника питания, сопротивлений, активных элементов и точки, где производится измерение напряжения.
В простейших цепях постоянного тока напряжение на выходе определяется по закону Ома, но уже при наличии делителя напряжения, внутреннего сопротивления источника или подключённой нагрузки расчёт усложняется. Например, при использовании резистивного делителя с номиналами 10 кОм и 5 кОм выходное напряжение без нагрузки составит 1/3 от входного, однако при подключении потребителя с сопротивлением 10 кОм значение изменится почти на 25%.
В схемах с активными компонентами необходимо учитывать режимы работы элементов. Для операционных усилителей важно знать тип включения, коэффициент усиления и пределы питающих напряжений. В линейных стабилизаторах учитывается падение напряжения между входом и выходом, которое обычно составляет 1,5–3 В. Игнорирование этих параметров приводит к расхождению между расчётным и реальным напряжением.
Точный расчёт выходного напряжения всегда опирается на номиналы компонентов, реальные условия нагрузки и электрические характеристики элементов. Использование паспортных данных, предварительных вычислений и проверки граничных режимов позволяет заранее определить, какое напряжение будет получено на выходе схемы при работе в заданных условиях.
Определение типа источника и его номинального напряжения
Расчёт выходного напряжения начинается с точного определения типа источника питания. Источник постоянного напряжения задаёт фиксированное значение, например 5 В, 9 В или 12 В, которое используется как исходная величина для всех дальнейших вычислений. Источник переменного напряжения характеризуется амплитудным, действующим или средним значением, поэтому перед расчётом необходимо явно определить, какое из них используется в схеме.
Номинальное напряжение источника указывается в технической документации или маркировке. Для батарей и аккумуляторов это значение соответствует напряжению при средней степени заряда: 1,5 В для щелочного элемента, 3,7 В для литий-ионного аккумулятора. В сетевых блоках питания номинал обычно относится к выходу без нагрузки, что важно учитывать при подключении потребителей.
Импульсные источники питания и стабилизированные модули требуют проверки диапазона входных и выходных напряжений. Например, DC-DC преобразователь с маркировкой 5–12 В → 5 В не гарантирует стабильный выход при снижении входного напряжения ниже минимального порога. Для расчёта выходного напряжения в таких схемах используется паспортное значение, но с обязательной проверкой условий работы.

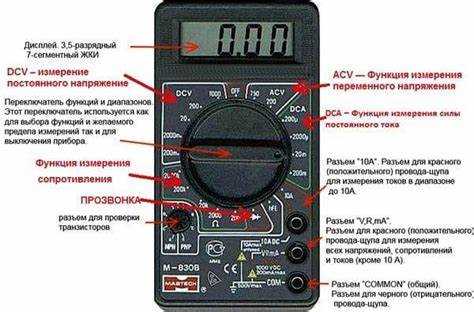

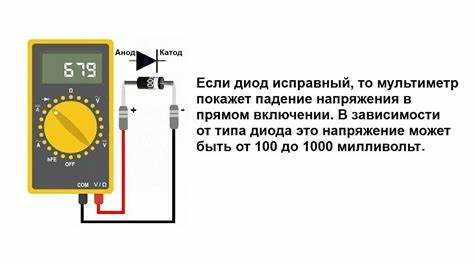

При отсутствии документации номинальное напряжение измеряется мультиметром на холостом ходу. Для источников переменного тока измерение выполняется в режиме AC с учётом частоты, чаще всего 50 Гц. Полученное значение используется как исходное напряжение, от которого рассчитываются падения напряжений на элементах схемы и итоговое значение на выходе.
Расчёт выходного напряжения по закону Ома для простой цепи
В простой электрической цепи постоянного тока, состоящей из источника напряжения и одного резистора, выходное напряжение определяется напрямую через закон Ома. Основная формула имеет вид: U = I × R, где U – напряжение на выходе, I – ток в цепи, R – сопротивление нагрузки. Для расчёта необходимо знать любые два из этих параметров.
Если известно напряжение источника и сопротивление нагрузки, сначала вычисляется ток по формуле I = Uист / R. Полученное значение тока затем используется для определения напряжения на любом участке цепи. В случае одиночного резистора напряжение на выходе совпадает с напряжением источника за вычетом возможных потерь.
При наличии нескольких резисторов, соединённых последовательно, выходное напряжение на выбранном элементе рассчитывается как произведение общего тока цепи на сопротивление этого элемента. Общий ток при этом определяется суммарным сопротивлением цепи, равным сумме всех резисторов.
| Напряжение источника, В | Сопротивление нагрузки, Ом | Ток в цепи, А | Выходное напряжение, В |
|---|---|---|---|
| 12 | 6 | 2 | 12 |
| 9 | 3 | 3 | 9 |
| 5 | 10 | 0,5 | 5 |
Для точного расчёта необходимо использовать номиналы сопротивлений с учётом допуска, указанного в маркировке резистора. Например, при допуске ±5% выходное напряжение может отличаться от расчётного значения на аналогичную величину, что критично для схем с узкими рабочими диапазонами.
Вычисление напряжения на выходе резистивного делителя
Резистивный делитель состоит из двух последовательно соединённых резисторов, подключённых к источнику напряжения. Выходное напряжение снимается с точки между ними и рассчитывается по формуле Uвых = Uвх × R2 / (R1 + R2), где R1 – резистор, подключённый к источнику, R2 – резистор, соединённый с общим проводом.
При выборе номиналов резисторов следует учитывать ток делителя. Например, при входном напряжении 12 В и резисторах 10 кОм и 5 кОм ток составит 0,8 мА, а выходное напряжение будет равно 4 В. Уменьшение сопротивлений увеличивает стабильность напряжения, но приводит к росту потребляемого тока.
Для корректного расчёта необходимо учитывать сопротивление подключённой нагрузки. Если нагрузка имеет сопротивление, сравнимое с R2, она включается параллельно ему и снижает выходное напряжение. Например, нагрузка 10 кОм, подключённая к R2 номиналом 10 кОм, уменьшает эквивалентное сопротивление вдвое и снижает выходное напряжение на 50%.
Практическое правило заключается в том, чтобы сопротивление нагрузки было не менее чем в 10 раз больше сопротивления нижнего резистора делителя. Это позволяет использовать расчётное значение напряжения без внесения существенной погрешности и избежать перерасчёта схемы при подключении потребителя.
Учёт внутреннего сопротивления источника питания
Внутреннее сопротивление источника питания влияет на напряжение под нагрузкой и должно учитываться при расчёте выхода схемы. Любой реальный источник можно представить как идеальный источник напряжения, включённый последовательно с внутренним сопротивлением, величина которого определяет падение напряжения при протекании тока.
Выходное напряжение с учётом внутреннего сопротивления рассчитывается по формуле: Uвых = Uном − I × Rвн, где Uном – номинальное напряжение источника, I – ток нагрузки, Rвн – внутреннее сопротивление. При токе 0,5 А и внутреннем сопротивлении 1 Ом падение напряжения составит 0,5 В.
Типичные значения внутреннего сопротивления различаются в зависимости от типа источника:
- щелочные батарейки AA: 0,1–0,3 Ом;
- литий-ионные аккумуляторы 18650: 0,02–0,05 Ом;
- сетевые блоки питания: 0,01–0,2 Ом;
- лабораторные источники: менее 0,01 Ом.
Для оценки влияния внутреннего сопротивления на выходное напряжение используется пошаговый расчёт:
- определить ток, потребляемый нагрузкой;
- найти внутреннее сопротивление из паспорта или измерений;
- вычислить падение напряжения на внутреннем сопротивлении;
- вычесть полученное значение из номинального напряжения источника.
Если внутреннее сопротивление неизвестно, его можно определить экспериментально, измерив напряжение холостого хода и напряжение под известной нагрузкой. Разность этих значений, делённая на ток нагрузки, даёт приближённое значение Rвн, которое затем используется в расчётах выходного напряжения схемы.
Влияние подключённой нагрузки на выходное напряжение
Подключённая нагрузка изменяет выходное напряжение за счёт потребляемого тока и взаимодействия с элементами схемы. При уменьшении сопротивления нагрузки ток возрастает, что приводит к дополнительным падениям напряжения на резисторах, внутренних сопротивлениях источника и соединительных проводниках.
В схемах с резистивным делителем нагрузка включается параллельно нижнему резистору и образует с ним эквивалентное сопротивление. Выходное напряжение рассчитывается по формуле Uвых = Uвх × Rэкв / (R1 + Rэкв), где Rэкв – параллельное соединение резистора делителя и нагрузки. Даже нагрузка 100 кОм при R2 = 10 кОм снижает напряжение примерно на 9%.
Для источников питания с ограниченной токовой способностью выходное напряжение падает при превышении допустимого тока. Например, стабилизированный блок на 5 В с максимальным током 500 мА при нагрузке 700 мА может выдавать менее 4 В, что делает расчёт по номиналу некорректным.
Практическая рекомендация заключается в том, чтобы сопротивление нагрузки было существенно выше выходного сопротивления схемы. При соотношении не менее 10:1 расчётное напряжение отличается от реального незначительно и не требует корректировки. В ответственных узлах применяются буферные каскады или усилители напряжения с высоким входным сопротивлением.
Вопрос-ответ:
Почему напряжение на выходе схемы ниже, чем указано на источнике питания?
На практике источник питания имеет внутреннее сопротивление, а элементы схемы создают дополнительные падения напряжения. При подключении нагрузки через источник протекает ток, из-за чего часть напряжения теряется на внутренних сопротивлениях, проводниках и защитных элементах. Чем больше ток нагрузки, тем заметнее расхождение между номинальным и фактическим выходным напряжением.
Можно ли рассчитывать напряжение делителя без учёта нагрузки?
Такой расчёт допустим только тогда, когда сопротивление нагрузки значительно превышает сопротивление нижнего резистора делителя. Если нагрузка сопоставима по величине, она образует параллельное соединение и меняет коэффициент деления. В результате расчётное значение оказывается завышенным и не соответствует реальному напряжению на выходе.
Как определить напряжение на выходе, если известен только ток нагрузки?
В этом случае требуется знать суммарное сопротивление участка схемы, на котором снимается напряжение. Напряжение вычисляется как произведение тока нагрузки на эквивалентное сопротивление. Если в цепи есть несколько последовательно соединённых элементов, их сопротивления суммируются, после чего применяется закон Ома.
Почему расчёт и измерение мультиметром дают разные значения?
Расхождение возникает из-за допусков элементов, нестабильного напряжения источника и влияния измерительного прибора. Мультиметр имеет конечное входное сопротивление и в некоторых схемах сам выступает нагрузкой. Также на результат влияют температура компонентов и отклонения их номиналов от указанных в маркировке.
