Как изменить цвет текста в компасе

В КОМПАС-3D цвет текста используется не только для визуального оформления, но и для разделения информации по назначению: размерные надписи, технические требования, примечания и служебные комментарии часто требуют разного цветового оформления. Неправильно заданный цвет может привести к потере читаемости при печати, экспорте в PDF или передаче файла другим пользователям.

Изменение цвета текста в КОМПАСе зависит от типа объекта, версии программы и настроек оформления документа. Текст на чертеже, текст в таблицах и надписи в спецификациях управляются разными параметрами, что часто вызывает затруднения у пользователей. Особенно это заметно при работе со стилями, слоями и стандартами оформления.

Для точного управления цветом важно понимать, где именно задан этот параметр: в свойствах объекта, в стиле текста или на уровне слоя. В ряде случаев цвет текста наследуется автоматически, и попытки изменить его напрямую не дают результата. Знание этих нюансов позволяет избежать ошибок и быстро привести чертёж в соответствие с требованиями предприятия или ЕСКД.

В материале рассматриваются практические способы изменения цвета текста в КОМПАСе, включая работу с уже созданными объектами, настройку параметров перед вводом текста и устранение ситуаций, когда цвет не применяется. Все рекомендации ориентированы на реальные сценарии проектирования и оформления конструкторской документации.

Где в КОМПАСе настраивается цвет текстовых объектов

Цвет текстовых объектов в КОМПАСе задаётся в нескольких местах интерфейса, и итоговый результат зависит от приоритета этих настроек. Основной источник управления – окно свойств текстового объекта, которое открывается двойным щелчком по тексту или через контекстное меню. В этом окне параметр «Цвет» позволяет выбрать конкретное значение из палитры, если текст не привязан к стилю или слою с фиксированными настройками.

При создании нового текста цвет можно задать заранее в панели параметров ввода текста. Этот параметр применяется только к текущему объекту и не влияет на другие текстовые элементы. Если после ввода цвет изменился автоматически, это указывает на наследование настроек от стиля или слоя.

Отдельное место занимает редактор стилей текста, доступный через настройки документа. Если текст использует стиль, в котором задан цвет, любые ручные изменения будут игнорироваться. Для изменения оформления требуется либо скорректировать сам стиль, либо отключить его использование для конкретного объекта.

Дополнительный уровень управления – настройки слоёв. Если текст размещён на слое с фиксированным цветом, он принимает цвет слоя независимо от параметров объекта. В этом случае изменение цвета выполняется через менеджер слоёв либо путём переноса текста на слой с другим цветом.

В спецификациях, таблицах и технических требованиях цвет текста может быть ограничен правилами оформления документа. Такие параметры настраиваются в свойствах соответствующего объекта или шаблона, а не через стандартное окно свойств текста, что необходимо учитывать при поиске нужной настройки.

Изменение цвета уже созданного текста на чертеже

Для изменения цвета ранее созданного текста на чертеже КОМПАСа необходимо выделить текстовый объект щелчком мыши и открыть его свойства через контекстное меню или двойной щелчок. В открывшемся окне параметров доступно поле «Цвет», где можно выбрать нужный вариант из стандартной палитры. Изменение применяется сразу после подтверждения и не затрагивает другие элементы чертежа.

Если параметр цвета недоступен или после изменения визуально ничего не происходит, текст использует стиль оформления. В таком случае цвет определяется настройками стиля, а не самого объекта. Для корректировки требуется либо отредактировать используемый стиль текста в настройках документа, либо снять привязку текста к стилю, переключив его в режим ручного управления параметрами.

Дополнительная причина невозможности смены цвета – размещение текста на слое с заданным цветом. При активной настройке «Цвет по слою» текст наследует параметры слоя и игнорирует индивидуальные значения. Проверка и изменение выполняются через менеджер слоёв, где можно изменить цвет слоя или переместить текст на другой слой.

На практике удобнее заранее определить источник управления цветом, чтобы избежать конфликтов настроек. В таблице приведены основные сценарии и способы изменения цвета текста.

Такой подход позволяет точно определить, где именно задан цвет, и изменить его без нарушения структуры чертежа и других элементов оформления.

Настройка цвета текста через свойства текстового объекта

При выборе цвета из палитры параметр применяется только к выделенному объекту и не влияет на другие текстовые элементы. Такой подход удобен при необходимости выделить отдельные надписи, не затрагивая оформление документа в целом. Если используется стандартная цветовая схема, рекомендуется выбирать значения, совпадающие с палитрой предприятия, чтобы избежать несоответствий при печати.

Важно учитывать состояние параметра «По стилю». Если он активен, цвет определяется стилем текста, и ручной выбор становится недоступным. Для изменения цвета в этом случае требуется отключить привязку к стилю или отредактировать сам стиль в настройках документа.

Аналогичная ситуация возникает при включённой опции «По слою». Текст наследует цвет слоя, и изменения в свойствах объекта не применяются. Перед настройкой рекомендуется проверить, какой источник управления цветом активен, чтобы корректировка дала ожидаемый результат.

Использование свойств текстового объекта позволяет быстро и точно управлять цветом отдельных надписей, не затрагивая стили, слои и другие элементы чертежа, при условии корректно выбранного режима управления параметрами.

Выбор цвета текста при создании нового текста

При создании нового текстового объекта в КОМПАСе цвет задаётся до ввода символов через панель параметров инструмента «Текст». После активации команды пользователь получает доступ к настройкам оформления, где параметр цвета выбирается из стандартной палитры и применяется ко всему вводимому тексту.

Выбранный цвет действует только в рамках текущего текстового объекта. После завершения ввода и выхода из режима создания следующий текст будет использовать значения, заданные по умолчанию или определённые стилем. Это важно учитывать при последовательном размещении надписей с разным оформлением.

Если в параметрах создания текста активна привязка к стилю, цвет определяется настройками выбранного стиля и не изменяется вручную. Для задания собственного цвета необходимо переключить режим управления параметрами с использования стиля на ручной, иначе выбранное значение будет проигнорировано.

Аналогичное ограничение возникает при размещении текста на слое с фиксированным цветом. В этом случае итоговый цвет определяется параметрами слоя, независимо от выбранного значения при создании. Перед вводом текста рекомендуется проверить активный слой и при необходимости выбрать слой с подходящими настройками.

Предварительная настройка цвета на этапе создания позволяет избежать последующего редактирования и сохранить единый подход к оформлению текстовых элементов в пределах одного чертежа.

Зависимость цвета текста от слоёв и стилей оформления

В КОМПАСе цвет текста часто определяется не самим объектом, а параметрами слоя или стиля оформления. Это поведение используется для соблюдения единых правил оформления чертежей и автоматического контроля визуальных характеристик элементов.

При размещении текста на слое с заданным цветом активируется режим наследования, при котором параметр «Цвет» в свойствах текстового объекта становится вторичным. Любые ручные изменения игнорируются до тех пор, пока текст остаётся на данном слое. Для смены цвета требуется изменить цвет слоя в менеджере слоёв или перенести текст на слой с другими настройками.

Стили текста работают аналогичным образом, но на уровне оформления символов. Если текст использует стиль, в котором заранее задан цвет, этот параметр применяется автоматически при создании и редактировании объекта. В свойствах текста при этом отображается привязка к стилю, и выбор цвета вручную становится недоступным.

При одновременном использовании слоя и стиля приоритет имеет тот параметр, который выбран в свойствах объекта как источник управления. Если установлен режим «По стилю», цвет слоя не влияет на отображение текста. При режиме «По слою» настройки стиля учитываются частично или полностью игнорируются.

Для предсказуемого управления цветом рекомендуется заранее определить структуру слоёв и набор используемых стилей. Это снижает риск несоответствий при копировании элементов, импорте фрагментов и коллективной работе с чертежами.

Изменение цвета текста в спецификациях и таблицах

Текст в спецификациях и таблицах КОМПАСа управляется иными правилами, чем обычные надписи на чертеже. Цвет ячеек и символов чаще всего задаётся через свойства таблицы или параметры спецификации, а не через стандартное окно свойств текстового объекта.

Для изменения цвета текста в таблице необходимо выделить нужную ячейку или группу ячеек и открыть свойства таблицы. В разделе оформления доступен параметр цвета текста, который применяется только к выбранным элементам. Если таблица использует стиль оформления, цвет может быть зафиксирован, и ручное изменение станет недоступным.

В спецификациях цвет текста определяется шаблоном спецификации и настройками её разделов. Изменение выполняется через редактор спецификаций, где для каждого типа строки можно задать собственные параметры отображения. Попытка изменить цвет отдельной строки без правки шаблона, как правило, не даёт результата.

Следует учитывать ограничения стандартов оформления. В документах, созданных на основе типовых шаблонов ЕСКД, цвет текста может быть принудительно установлен чёрным. В таких случаях изменение возможно только при создании пользовательского шаблона или копировании спецификации с последующей корректировкой её параметров.

Для стабильного результата рекомендуется заранее определить правила цветового оформления таблиц и спецификаций на уровне шаблонов, чтобы избежать ручной правки каждого элемента.

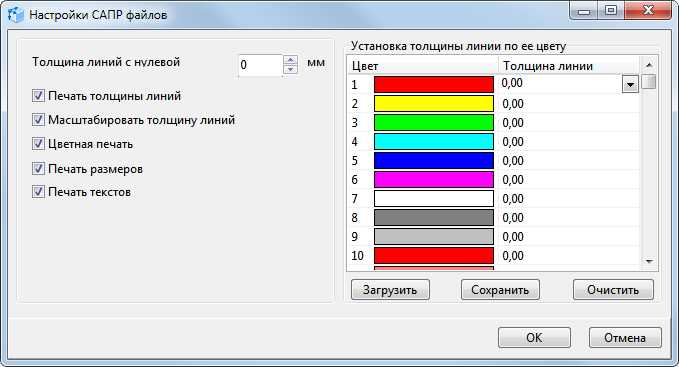

Причины, по которым цвет текста не меняется, и способы их устранения

Отсутствие реакции на изменение цвета текста в КОМПАСе почти всегда связано с действием автоматических правил оформления. Для корректного устранения проблемы важно определить, какой параметр имеет приоритет над ручными настройками.

• Текст использует стиль оформления

  Цвет зафиксирован в настройках стиля, поэтому выбор другого значения в свойствах объекта игнорируется. Для устранения требуется открыть редактор стилей текста и изменить цвет в самом стиле либо отключить использование стиля для выбранного объекта.

• Активен режим «Цвет по слою»

  Текст наследует цвет слоя, на котором он расположен. Решение заключается в изменении цвета слоя через менеджер слоёв или переносе текста на слой с подходящими параметрами.

• Текст является частью таблицы или спецификации

  Оформление управляется свойствами таблицы или шаблоном спецификации. Необходимо редактировать параметры таблицы либо настройки соответствующего шаблона, а не отдельный текстовый элемент.

• Используется стандартный шаблон документа

  В типовых шаблонах цвет текста может быть ограничен правилами оформления. Для изменения требуется создать пользовательский шаблон или внести правки в копию существующего.

• Выделен не текстовый объект

  При попытке изменить цвет рамки, выноски или другого элемента параметры текста остаются неизменными. Необходимо убедиться, что выделены именно символы текста, а не связанный с ними объект.

Пошаговая проверка стиля, слоя, типа объекта и шаблона документа позволяет быстро определить источник ограничения и вернуть контроль над цветом текста без нарушения структуры чертежа.

Вопрос-ответ:

Почему цвет текста меняется в свойствах, но на чертеже остаётся прежним?

Чаще всего текст связан со стилем или слоем, где цвет задан жёстко. В этом случае свойства объекта не имеют приоритета. Нужно проверить, используется ли режим «По стилю» или «По слою», и изменить источник управления цветом либо отредактировать соответствующий стиль или слой.

Можно ли задать разный цвет для отдельных слов в одном текстовом объекте?

В стандартном текстовом объекте КОМПАСа цвет применяется ко всему тексту целиком. Для использования разных цветов требуется разбить надпись на несколько текстовых объектов или использовать таблицу, где каждая ячейка оформляется отдельно.

Почему в спецификации нельзя изменить цвет отдельной строки?

Спецификации используют шаблоны, в которых оформление строк задаётся заранее. Цвет текста определяется настройками раздела спецификации, а не отдельной строки. Для изменения требуется открыть редактор спецификаций и скорректировать параметры нужного типа строки.

Как сделать так, чтобы новый текст всегда создавался нужного цвета?

Для этого следует изменить цвет в используемом стиле текста или настроить слой с нужным цветом и делать его активным перед вводом текста. Тогда новые надписи будут получать заданный цвет автоматически без ручной правки.

Влияет ли экспорт в PDF или печать на цвет текста?

При экспорте и печати КОМПАС учитывает реальные параметры цвета, но при использовании чёрно-белых настроек вывода цвет может быть преобразован в оттенки серого. Перед выводом рекомендуется проверить параметры печати и профиль экспорта, чтобы избежать искажения оформления.

Почему при копировании текста из одного чертежа в другой его цвет меняется?

При вставке текста КОМПАС применяет настройки слоёв и стилей текущего документа, а не исходного файла. Если в новом чертеже используется другой стиль текста или активен слой с иным цветом, скопированный объект автоматически подстраивается под эти параметры. Чтобы сохранить исходный цвет, нужно заранее создать совпадающий стиль или слой, либо после вставки отключить привязку текста к стилю и слою и задать цвет вручную.
