Импульсные и линейные блоки питания применяются в электронике для преобразования переменного напряжения сети в постоянное, но работают они по разным принципам. Импульсный блок использует высокочастотное преобразование и транзисторы для переключения напряжения, что позволяет снизить массу устройства до 100–300 граммов для мощности 100 Вт, тогда как линейный блок требует больших трансформаторов и радиаторов, что увеличивает вес до 1–2 кг при той же мощности.
С точки зрения стабильности, линейные блоки обеспечивают напряжение с пульсациями менее 1%, что критично для аудиотехники и лабораторных приборов. Импульсные устройства имеют пульсации 1–5% при стандартной фильтрации, но современные схемы с активной стабилизацией могут снизить их до 0,5%, что подходит для большинства бытовых и промышленных устройств.
По тепловым характеристикам импульсные блоки рассеивают 5–15% энергии в виде тепла, благодаря чему не требуется массивное охлаждение. Линейные блоки теряют до 30–40% энергии на трансформаторе и стабилизаторе, что требует дополнительных радиаторов и увеличивает энергопотребление. При выборе блока питания стоит учитывать нагрузку: для постоянной высокой мощности линейный блок создаёт избыточное тепло, тогда как импульсный справляется с вариативной нагрузкой без значительного перегрева.
Еще один важный аспект – помехи. Импульсные блоки создают высокочастотные шумы до нескольких сотен килогерц, которые могут влиять на чувствительные схемы, поэтому при их использовании рекомендуется установка фильтров или экранирование. Линейные блоки не генерируют такие помехи и подходят для чувствительной электроники без дополнительной защиты.
Выбор между импульсным и обычным блоком питания должен основываться на конкретной задаче: если важны компактность, вес и универсальность, лучше использовать импульсный блок. Если критична минимизация пульсаций и низкий уровень шумов, стоит рассматривать линейный вариант, несмотря на его габариты и теплоотдачу.
Как влияет тип блока питания на стабильность напряжения
Стабильность напряжения напрямую зависит от принципа работы блока питания. Линейные блоки используют крупный трансформатор и последовательный стабилизатор, что позволяет держать пульсации на уровне 0,5–1% даже при колебаниях входного напряжения ±10%. Это делает их предпочтительными для чувствительных аналоговых схем, лабораторного оборудования и аудиотехники высокого класса.
Импульсные блоки питания преобразуют входное напряжение через высокочастотный транзисторный ключ и фильтрующий конденсатор. В стандартной конфигурации пульсации составляют 1–5%, однако внедрение схем с активной стабилизацией и фазовым управлением снижает их до 0,5–1,5%. При нагрузке менее 30% от номинальной стабилизация может быть менее точной, поэтому важно учитывать диапазон рабочих токов при проектировании.
На стабильность также влияет время отклика блока питания на изменения нагрузки. Линейные блоки реагируют практически мгновенно, с задержкой менее 10 мкс, тогда как импульсные блоки с фильтром и ШИМ-контроллером имеют задержку 50–200 мкс, что может создавать кратковременные просадки или всплески при резком подключении мощной нагрузки.
Для практического применения рекомендуется использовать линейные блоки, если требуется точное напряжение с минимальными пульсациями для чувствительной электроники. Импульсные блоки подходят для устройств с умеренными требованиями к стабильности, где важнее компактность и вес, но при этом стоит предусмотреть конденсаторы и фильтры на выходе для уменьшения шумов.
Разница в габаритах и весе между импульсными и линейными блоками
Импульсные блоки питания характеризуются высокой компактностью за счет использования высокочастотного преобразования и небольших трансформаторов. Для мощности 100 Вт габариты обычно составляют 100×60×30 мм, а вес – 150–300 граммов. Такая конструкция позволяет интегрировать блоки питания в тонкие корпуса ноутбуков, телевизоров и малогабаритных промышленных устройств.
Линейные блоки используют крупные трансформаторы и массивные радиаторы для рассеивания тепла. Блок мощностью 100 Вт обычно занимает 180×120×80 мм и весит 1–2 кг. Это ограничивает их использование в компактных устройствах и делает транспортировку и монтаж более сложными.
Выбор типа блока питания следует делать с учетом доступного пространства и требований к портативности. Если корпус устройства ограничен по размерам или важно минимизировать вес, предпочтительнее использовать импульсный блок. Линейные блоки оправданы в стационарных системах, где важна простота конструкции и минимальный уровень шумов, а габариты не являются критичным фактором.
Как потребление энергии меняется в зависимости от конструкции блока
Тип конструкции блока питания напрямую влияет на потери энергии и расход электричества. Линейные блоки теряют значительную часть энергии на трансформаторе и стабилизаторе, особенно при высоких токах нагрузки. Потери могут достигать 30–40% от входной мощности, что приводит к повышенному нагреву и большому энергопотреблению.
Импульсные блоки питания используют высокочастотное преобразование и переключающие транзисторы, что снижает потери до 5–15% и уменьшает тепловыделение. Это позволяет применять блоки меньших размеров и с меньшими радиаторами, что особенно важно для портативных устройств и оборудования с переменной нагрузкой.
Рекомендации по выбору блока питания с точки зрения потребления энергии:
- Для постоянной высокой нагрузки выбирайте линейный блок только при необходимости низких пульсаций и низкого уровня шумов.
- Для устройств с переменной нагрузкой или длительной работы без охлаждения предпочтительнее импульсный блок.
- Используйте блоки с коэффициентом мощности выше 0,9, чтобы снизить потери на входе и уменьшить тепловыделение.
- При комбинированных нагрузках стоит предусмотреть дополнительные фильтры на выходе импульсного блока для стабилизации напряжения.
Эффективное распределение потребления энергии помогает снизить расходы на электричество и продлить срок службы оборудования, особенно в промышленных и бытовых установках с длительным циклом работы.

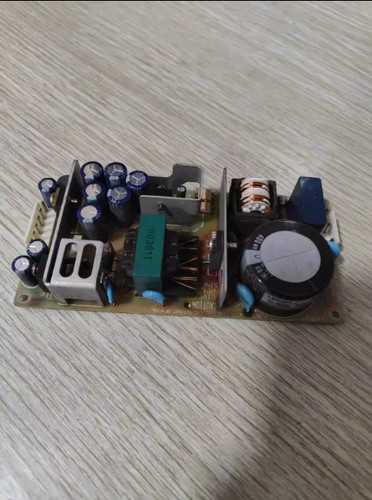

Влияние типа блока питания на нагрев и шум
Линейные блоки питания выделяют значительное количество тепла за счет последовательного стабилизатора и крупных трансформаторов. Для устройства мощностью 100 Вт потери тепла могут достигать 30–40 Вт, что требует массивных радиаторов и обеспечивает шум охлаждения на уровне 25–35 дБ от вентилятора или естественной конвекции.
Импульсные блоки питания используют высокочастотное переключение, что снижает тепловые потери до 5–15% от мощности. Для 100 Вт блока это составляет 5–15 Вт, что позволяет обходиться без крупных радиаторов. Шум минимален, обычно менее 20 дБ, так как часто не требуется активное охлаждение.
При проектировании систем важно учитывать специфику нагрузки: резкие скачки тока в импульсных блоках могут создавать кратковременное нагревание компонентов и высокочастотные шумы до нескольких сотен кГц. Для снижения воздействия рекомендуется установка дополнительных фильтров и качественных радиаторов на силовые элементы.
Выбор блока питания зависит от условий эксплуатации. Для стационарных и чувствительных устройств, где важна низкая акустика, линейные блоки подходят при достаточном охлаждении. Для портативной и компактной техники предпочтительнее импульсные блоки с контролем температуры и встроенной защитой от перегрева.
Особенности подключения и защиты цепей для разных блоков
Линейные блоки питания подключаются к нагрузке напрямую через последовательный стабилизатор. Для защиты цепей обычно достаточно плавкой вставки или автоматического предохранителя, так как линейные блоки имеют низкую скорость изменения тока и не создают резких пиков напряжения.
Импульсные блоки питания требуют более внимательного подхода к подключению и защите из-за высокочастотных переключений и возможных пиков напряжения. Для безопасной эксплуатации рекомендуется:
- Использовать предохранители на входе и выходе блока для защиты от перегрузки и короткого замыкания.
- Устанавливать конденсаторы и LC-фильтры на выходе для снижения пульсаций и высокочастотных шумов.
- Соблюдать правильную полярность подключения, так как импульсные блоки чувствительны к обратному напряжению.
- При параллельном соединении нескольких блоков применять балансировочные резисторы или схемы синхронизации, чтобы избежать перегрузки отдельных модулей.
При выборе блока питания важно учитывать тип нагрузки и условия эксплуатации. Линейные блоки проще защищать и подключать в стационарных системах, тогда как импульсные требуют дополнительного фильтрования и предохранительных элементов для стабильной работы и защиты подключенной электроники.
Срок службы и ремонтопригодность импульсных и обычных блоков
Линейные блоки питания имеют простую конструкцию: крупный трансформатор, стабилизатор и минимальное количество электронных компонентов. При правильной эксплуатации их средний срок службы достигает 15–20 лет. Ремонтопригодность высокая – замену трансформатора, конденсаторов или стабилизатора можно выполнить с минимальными затратами времени и инструментов.
Импульсные блоки питания состоят из множества мелких элементов: высокочастотные транзисторы, диоды Шоттки, микросхемы ШИМ-контроля и электролитические конденсаторы. Средний срок службы таких блоков составляет 5–10 лет, при этом перегрев или скачки напряжения сокращают ресурс до 3–5 лет. Ремонт сложнее: требуется точная пайка, подбор компонентов по характеристикам и часто замена нескольких элементов одновременно.
Для продления срока службы рекомендуется:
- Поддерживать температуру корпуса ниже 50–55°C для импульсных блоков, используя вентиляторы или радиаторы.
- Соблюдать номиналы входного напряжения и тока, чтобы избежать перегрузки и преждевременного выхода компонентов из строя.
- Регулярно проверять состояние электролитических конденсаторов и при необходимости заменять их на качественные с повышенной температурной стойкостью.
- Для критичных приложений рассматривать линейные блоки или комбинированные схемы с импульсной частью и фильтром для увеличения долговечности.
Выбор между импульсным и линейным блоком должен учитывать не только компактность и эффективность, но и длительность эксплуатации и возможности ремонта в условиях конкретного применения.
Стоимость и доступность компонентов для разных типов питания
Линейные блоки питания используют крупные трансформаторы, стабилизаторы и минимальное количество полупроводниковых элементов. Компоненты легко доступны и имеют невысокую стоимость: трансформатор на 100 Вт стоит около 10–15 долларов, стабилизаторы и радиаторы – 5–10 долларов. Такой набор позволяет собирать и ремонтировать устройства без дефицита деталей, особенно в стационарных системах.
Импульсные блоки питания требуют специализированных компонентов: высокочастотные транзисторы, диоды Шоттки, микросхемы ШИМ-контроля и качественные конденсаторы с низким ESR. Стоимость компонентов выше: транзисторы и микросхемы для блока на 100 Вт могут составлять 15–25 долларов, а конденсаторы – 5–8 долларов. Доступность также зависит от качества и рабочих частот: комплектующие с высокой надёжностью и температурной устойчивостью могут быть ограничены на рынке.
Рекомендации по подбору компонентов:
- Для массового производства и бюджетных решений выгоднее использовать линейные блоки, так как их детали дешевле и доступны на локальном рынке.
- Для компактных и лёгких устройств предпочтительнее импульсные блоки, но следует закладывать стоимость качественных транзисторов и фильтрующих конденсаторов.
- При ремонте импульсных блоков важно использовать компоненты с идентичными характеристиками, чтобы сохранить стабильность работы и долговечность блока.
- Для долгосрочного проекта рекомендуется закупать комплектующие оптом, особенно для импульсных схем, чтобы избежать дефицита на рынке и снижения качества из-за подделок.
Учет стоимости и доступности компонентов помогает выбрать оптимальный тип блока питания в зависимости от бюджета, условий эксплуатации и требуемой надежности системы.
Вопрос-ответ:
Почему импульсный блок питания меньше и легче линейного при одинаковой мощности?
Импульсные блоки используют высокочастотное преобразование напряжения и маленькие трансформаторы, которые переключаются на десятки килогерц. Это позволяет уменьшить размеры магнитопровода и конденсаторов. Линейные блоки работают на сети 50–60 Гц, поэтому для той же мощности им нужен крупный трансформатор и массивные радиаторы для рассеивания тепла, что увеличивает габариты и вес.
Какие блоки питания лучше подходят для чувствительных аудиосистем?
Для аудиосистем с высоким уровнем чувствительности подходят линейные блоки, так как они обеспечивают минимальные пульсации напряжения — обычно меньше 1%. Импульсные блоки создают высокочастотные шумы и пульсации до нескольких процентов, что может вызвать фоновый шум или искажения. Если используется импульсный блок, его выходной сигнал желательно фильтровать конденсаторами или LC-фильтрами.
Как выбор блока питания влияет на потребление энергии устройства?
Линейные блоки теряют значительную часть энергии на стабилизаторе и трансформаторе — до 30–40% от мощности, поэтому устройство потребляет больше электроэнергии и выделяет тепло. Импульсные блоки теряют только 5–15%, что снижает нагрузку на сеть и уменьшает нагрев корпуса. Для устройств с длительным режимом работы и переменной нагрузкой предпочтительнее импульсные блоки.
Можно ли ремонтировать импульсный блок питания в домашних условиях?
Ремонт импульсного блока сложнее, чем линейного. Он содержит высокочастотные транзисторы, микросхемы ШИМ-контроля и качественные конденсаторы с низким ESR. Для замены элементов требуется точная пайка и подбор компонентов с идентичными характеристиками. Линейный блок проще: можно заменить трансформатор, стабилизатор или конденсаторы без специального оборудования, и он дольше сохраняет работоспособность.
Насколько критична температура корпуса для разных типов блоков?
Для линейных блоков температура корпуса важна, но они рассеивают тепло через массивные радиаторы, поэтому перегрев возникает редко. Для импульсных блоков критично поддерживать температуру компонентов ниже 50–55°C, иначе срок службы конденсаторов и транзисторов резко сокращается. В системах с ограниченной вентиляцией лучше использовать дополнительное охлаждение или контролировать температуру через термодатчики.
Почему импульсные блоки питания быстрее нагреваются при высокой нагрузке?
Импульсные блоки питания выделяют тепло на транзисторах и диодах, которые переключаются на высоких частотах. При росте нагрузки ток через эти элементы увеличивается, а скорость переключения создаёт дополнительные потери на нагрев. Если корпус недостаточно охлаждается или радиаторы маленькие, температура компонентов может быстро достигать критического уровня, что сокращает срок службы блока. Для снижения нагрева рекомендуется обеспечить вентиляцию или использовать дополнительные радиаторы и конденсаторы с повышенной температурной стойкостью.
Можно ли использовать импульсный блок питания для лабораторного оборудования?
Использовать импульсный блок для лабораторного оборудования можно, но нужно учитывать пульсации и высокочастотные шумы на выходе. Лабораторные приборы часто требуют точного напряжения с минимальными колебаниями. Если пульсации выше допустимого уровня, они могут искажать измерения или работу чувствительных схем. Решение — добавить фильтры LC или конденсаторы на выходе, либо использовать комбинированную схему с импульсным блоком и стабилизатором низкого уровня шума.
