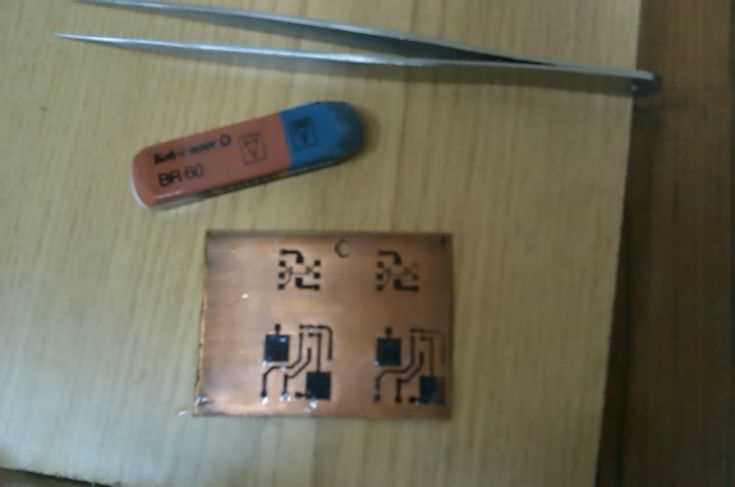

Чем нарисовать печатную плату в домашних условиях

Домашнее изготовление печатных плат часто начинается не с проектирования в САПР, а с выбора способа нанесения рисунка на медь. Когда требуется быстро проверить идею, собрать единичный прототип или внести правки «на коленке», на первый план выходят средства прямого рисования дорожек. Они позволяют обойтись без фотошаблонов, принтеров и УФ-ламп, сократив подготовку до минимума.

Ключевой параметр любого рисовального средства – устойчивость к химическому травлению. Перманентные маркеры на спиртовой или ксилольной основе держатся на меди по-разному: бытовые варианты размываются уже через 5–10 минут в растворе хлорного железа, тогда как специализированные маркеры для PCB сохраняют линию шириной около 0,6–0,8 мм до полного протравливания. Лаки и нитро-составы образуют более плотную пленку, но требуют времени на высыхание и аккуратности при нанесении.

Выбор средства для рисования напрямую связан с типом травителя и задачей платы. Для быстрых макетов под DIP-компоненты подойдут простые маркеры и лаки, а для плотного монтажа разумнее комбинировать ручную прорисовку с более точными аппликаторами. Понимание этих нюансов позволяет заранее избежать обрывов дорожек, подтравов и повторной переделки заготовки.

Перманентные маркеры для нанесения дорожек и площадок

Перманентные маркеры – самый доступный инструмент для ручного формирования рисунка печатной платы. Их используют для прототипов с шагом дорожек от 0,8 до 1,2 мм, где допустимы визуальные отклонения. Ключевое значение имеет состав чернил: спиртовые варианты подходят только для кратковременного контакта с травителем, тогда как маркеры на ксилольной или толуольной основе выдерживают полный цикл травления в растворах хлорного железа и персульфата аммония.

Ширина линии напрямую зависит от формы наконечника. Круглые фетровые пишущие узлы дают нестабильный контур и склонны к «разбрызгиванию» на зачищенной меди. Клиновидные и игольчатые наконечники позволяют вести дорожку с более предсказуемой геометрией, особенно при использовании линейки или металлического шаблона. Перед нанесением рисунка медь следует матировать мелким абразивом и обезжирить изопропиловым спиртом, иначе чернила будут собираться в капли.

После травления маркерный слой снимается ацетоном или уайт-спиритом без риска повреждения меди. Использовать наждачную бумагу на этом этапе не рекомендуется: она оставляет микроцарапины, которые ухудшают качество пайки и ускоряют окисление дорожек.

Лак для ногтей и цапонлак как резист от травления

Лаковые покрытия применяют для защиты меди при ручном изготовлении печатных плат, когда требуется более плотный и стойкий слой, чем у маркеров. Обычный лак для ногтей образует пленку толщиной 20–40 мкм, что позволяет выдерживать длительное травление в хлорном железе без разрывов. Цапонлак, представляющий собой нитроцеллюлозный состав, дает более тонкое и однородное покрытие, подходящее для дорожек шириной от 0,6 мм.

Для получения управляемого контура лак наносят не штатной кистью, а вспомогательными инструментами. Практика показывает, что лучше всего подходят:

• зубочистки с подрезанным кончиком для прорисовки изолированных дорожек;
• швейные иглы, зафиксированные в цанговом держателе, для тонких перемычек;
• тонкие синтетические кисти №00–0 для контактных площадок.

Перед нанесением лак следует слегка разбавить. Для лака для ногтей используют ацетон в пропорции примерно 1:5, для цапонлака – фирменный растворитель или этилацетат. Слишком густой состав оставляет наплывы, которые сложно удалить после травления, а чрезмерно жидкий дает разрывы по краям дорожек.

Сушка играет критическую роль. Минимальное время полимеризации перед погружением в травитель составляет:

1. лак для ногтей – 20–30 минут при комнатной температуре;
2. цапонлак – 10–15 минут при хорошей вентиляции.

Недосушенное покрытие размягчается уже в первые минуты травления и отслаивается от меди. После завершения процесса лак удаляют ацетоном или растворителем 646, нанося его ватным тампоном без сильного давления. Такой способ сохраняет поверхность меди ровной и пригодной для последующей пайки без дополнительной механической обработки.

Маркерный фоторезист для ручной прорисовки под УФ

Маркерный фоторезист сочетает ручное нанесение рисунка с фотохимическим процессом, что позволяет получить более стабильную геометрию дорожек по сравнению с обычными маркерами. Внутри такого маркера находится светочувствительный полимер, который после экспонирования ультрафиолетом твердеет и становится устойчивым к щелочным проявителям и кислотным травителям.

Перед прорисовкой заготовку из фольгированного текстолита очищают абразивом зернистостью 1000–1200 и обезжиривают изопропиловым спиртом. Фоторезист наносят одним равномерным слоем, избегая повторных проходов по одной линии: локальные утолщения ухудшают проявление и приводят к неравномерному краю дорожки. Типичная ширина линии при аккуратной работе составляет 0,4–0,5 мм, что достаточно для корпусов SOIC и мелких SMD.

Экспонирование выполняют под УФ-источником с длиной волны 365–405 нм. При использовании светодиодной УФ-панели мощностью около 10–20 Вт оптимальное время засветки лежит в диапазоне 5–8 минут. Недоэкспонированный слой частично смывается проявителем, а переэкспонированный теряет четкость границ, поэтому пробная засветка на обрезке материала обязательна.

Проявление проводят в слабом щелочном растворе на основе карбоната натрия с концентрацией около 5–10 г на литр воды. Процесс занимает 30–60 секунд и требует постоянного визуального контроля. После проявления плату сразу промывают водой и переходят к травлению, не допуская длительного хранения на свету, чтобы избежать дополнительной засветки и искажения рисунка.

Шприцы и игольчатые аппликаторы для тонких линий

Ключевым фактором является вязкость состава. Лаки, цапонлак и нитроэмали перед заправкой в шприц фильтруют через мелкую сетку или капроновую ткань, чтобы исключить засоры. При необходимости состав разбавляют растворителем до состояния медленного равномерного вытекания под легким нажатием поршня. Слишком густой резист приводит к рывкам линии, слишком жидкий – к растеканию по меди.

При работе иглу удерживают под углом 30–45° к поверхности, опирая руку на подложку для снижения дрожания. Движение должно быть непрерывным, без остановок в середине дорожки, так как паузы вызывают локальные утолщения. Для повторяющихся элементов, таких как параллельные шины или ряды контактных площадок, удобно использовать простые механические направляющие из текстолита или металла.

После нанесения рисунка резисту дают полностью высохнуть: для нитро-составов требуется 10–20 минут, для более густых лаков – до 30 минут. До травления важно осмотреть линии под увеличением и при необходимости подправить дефекты тем же аппликатором. Такой подход позволяет получать плотные, непрерывные дорожки, пригодные для монтажа мелких SMD-компонентов без дополнительной коррекции.

Мини-плоттеры и технические ручки для повторяемых схем

Мини-плоттеры применяют для автоматизированного переноса рисунка печатной платы на медь при необходимости многократного повторения одной и той же схемы. В основе таких устройств лежат шаговые двигатели с разрешением 0,05–0,1 мм по осям, что позволяет воспроизводить дорожки с постоянной геометрией без ручных отклонений. Управление осуществляется через G-code, сформированный из векторного файла разводки.

В качестве пишущего инструмента используют технические ручки с капиллярной подачей чернил. Наиболее распространены наконечники диаметром 0,3–0,5 мм, подходящие для дорожек под SMD-компоненты среднего шага. Чернила подбирают с учетом стойкости к травлению: стандартные чертежные составы не выдерживают контакт с реагентами, поэтому их заменяют нитро- или спирто-ксилольными резистами, совместимыми с конструкцией ручки.

Качество результата напрямую зависит от калибровки. Перед рабочим циклом выполняют юстировку нулевой точки и проверяют равномерность давления наконечника на поверхность меди. Избыточное усилие повреждает слой фольги, недостаточное приводит к прерывистым линиям. Оптимальное прижатие обеспечивает сплошной контур без продавливания подложки.

Мини-плоттеры оправданы при серийном изготовлении одинаковых плат или при частых правках одной схемы. После настройки они позволяют быстро наносить идентичный рисунок на несколько заготовок подряд, сохраняя одинаковую ширину дорожек и размеры контактных площадок, что упрощает дальнейший монтаж и отладку устройств.

Совместимость рисовальных средств с хлорным железом и персульфатом

Выбор рисовального средства напрямую связан с типом травителя, так как химическая активность раствора по-разному воздействует на защитный слой. Хлорное железо агрессивно к тонким и пористым покрытиям, тогда как персульфат аммония работает медленнее, но проникает под края резиста при наличии микротрещин. Это необходимо учитывать еще на этапе подготовки рисунка.

Для травления в хлорном железе устойчивость резиста должна обеспечивать контакт не менее 15–25 минут. На практике подходят следующие варианты:

• нитро- и ксилольные маркеры с плотным слоем чернил;
• цапонлак и лак для ногтей с полной полимеризацией;
• фоторезист после корректной УФ-засветки и проявления.

Спиртовые маркеры и водорастворимые составы начинают разрушаться уже в первые минуты, образуя подтравы по краям дорожек.

Персульфат аммония предъявляет другие требования. Температура раствора обычно поддерживается в диапазоне 40–50 °C, что ускоряет химическую реакцию и одновременно снижает механическую прочность некоторых покрытий. В таких условиях лучше всего себя ведут плотные лаковые слои и фотополимерные резисты. Тонкие маркерные линии требуют увеличенной толщины и предварительной сушки не менее 10 минут.

Для снижения риска разрушения защитного слоя рекомендуется:

1. травить плату сразу после полного высыхания резиста, не допуская его старения;
2. избегать активного перемешивания раствора в первые минуты;
3. контролировать температуру и не превышать рекомендованные значения.

Соблюдение этих условий позволяет получить ровные края дорожек независимо от выбранного травителя и уменьшает вероятность повторной переработки заготовки.

Удаление резиста после травления без повреждения меди

После завершения травления важно удалить защитный слой так, чтобы не нарушить поверхность меди и не ухудшить условия последующей пайки. Выбор метода зависит от типа резиста, так как универсального растворителя для всех составов не существует. Неправильный подход приводит к царапинам, потере блеска и ускоренному окислению дорожек.

Маркерные и лаковые резисты на нитро- и ксилольной основе лучше всего снимаются органическими растворителями. Ацетон удаляет их за 10–20 секунд без механического воздействия, при условии использования мягкой безворсовой салфетки. Уайт-спирит действует медленнее, но снижает риск размазывания остатков по поверхности платы. После обработки растворителем плату промывают теплой водой с нейтральным моющим средством.

Фоторезист, прошедший УФ-засветку, требует щелочного удаления. Для этого применяют концентрированный раствор гидроксида натрия или готовые смывки для фотополимеров. Время контакта обычно не превышает 1–2 минут, после чего слой легко отслаивается. Передержка в щелочи нежелательна, так как она может начать реагировать с медью, особенно на тонких дорожках.

Использование абразивных материалов допустимо только в крайних случаях. Наждачная бумага зернистостью ниже 1000 оставляет риски, заметные даже после лужения. Если требуется механическая очистка, предпочтительнее мягкие абразивные губки с минимальным давлением. Завершающим этапом рекомендуется легкая обработка поверхности изопропиловым спиртом для удаления следов растворителей и подготовки платы к пайке.

Вопрос-ответ:

Можно ли использовать обычный канцелярский перманентный маркер для плат с мелкими SMD-компонентами?

Канцелярские маркеры подходят только для простых схем с широкими дорожками. Их чернила обычно спиртовые, слой получается тонким и неравномерным. При травлении дорожки шириной менее 1 мм часто подтачиваются или обрываются. Для SMD-монтажа с шагом выводов 1,27 мм и меньше лучше применять PCB-маркеры, лаковые составы или фоторезист.

Почему лак для ногтей иногда отслаивается в травителе, хотя выглядит высохшим?

Внешняя сухость не означает завершение полимеризации. Толстый слой лака может оставаться мягким внутри до 30–40 минут. При контакте с раствором он набухает и отходит от меди. Проблему решает разбавление лака и нанесение тонкого слоя с увеличенной паузой перед травлением.

Как добиться ровных линий при работе шприцем без расплывания?

Решающую роль играет вязкость резиста и угол наклона иглы. Состав должен выходить непрерывно под небольшим давлением, без рывков. Иглу держат под углом около 40° и ведут с постоянной скоростью, не задерживаясь на месте. Дополнительно помогает предварительное легкое подогревание лака до комнатной температуры.

Подходит ли персульфат аммония для плат, нарисованных маркером?

Персульфат можно применять, но требуется более плотный слой маркера. Раствор обычно используют подогретым, а это ускоряет разрушение тонких линий. Для надежного результата маркер наносят в два прохода с промежуточной сушкой и избегают активного перемешивания в начале травления.

Чем лучше снимать фоторезист после травления, чтобы медь осталась гладкой?

Засвеченный фоторезист снимают щелочным раствором на основе гидроксида натрия или специализированной смывкой. Контакт длится не более пары минут, затем плату тщательно промывают водой. Механическая очистка не требуется и может оставить риски, заметные при пайке.
