Тормозная лягушка на автомобиле Урал 4320 – это пневматический выключатель, который реагирует на нажатие педали тормоза и подаёт сигнал на стоп-сигналы. При неисправностях освещения, отсутствии реакции стоп-сигналов или их постоянном горении первоочередной проверке подлежит именно этот элемент. Для быстрого поиска важно понимать не только общее расположение, но и конструктивную привязку к узлам тормозной системы.
На Урал 4320 тормозная лягушка установлена не в кабине, как на легковых автомобилях, а на элементах пневматического привода тормозов. Это создаёт сложности для тех, кто впервые сталкивается с обслуживанием данной модели. Без знания ориентиров можно потратить много времени на осмотр неподходящих узлов и разборку лишних деталей.
Практика показывает, что доступ к тормозной лягушке возможен снизу автомобиля, без подъёма кабины, при условии точного понимания её связи с тормозным краном и педальным механизмом. В статье подробно рассматриваются внешние признаки детали, её размещение на раме и отличия в установке на разных версиях Урал 4320, что позволяет сократить время поиска и избежать ошибок при диагностике и замене.
Как выглядит тормозная лягушка на автомобиле Урал 4320
Тормозная лягушка Урал 4320 представляет собой пневматический выключатель давления в компактном металлическом корпусе цилиндрической формы. Длина детали в среднем составляет 55–70 мм, диаметр корпуса около 25–30 мм. Корпус чаще всего выполнен из латуни или стали с антикоррозионным покрытием, что важно учитывать при визуальном осмотре на автомобиле с большим пробегом.
Отличительной особенностью тормозной лягушки Урал 4320 является отсутствие механического штока или рычага. Срабатывание происходит при подаче давления воздуха, поэтому деталь не имеет подвижных внешних элементов. При поиске важно не путать её с датчиками давления воздуха или распределительными клапанами, которые крупнее по размеру и имеют несколько выходов.
Для быстрой идентификации рекомендуется обращать внимание на один вход пневмолинии и один электрический разъём. Наличие следов утечек воздуха, масляного налёта или повреждённой изоляции проводов часто указывает именно на тормозную лягушку, а не на соседние элементы тормозного крана.
В какой части рамы Урал 4320 установлена тормозная лягушка
На автомобиле Урал 4320 тормозная лягушка размещается на левой стороне рамы по ходу движения, в зоне установки элементов пневматического привода тормозов. Наиболее типичное место – участок рамы под кабиной, ближе к педальному узлу, где проходит магистраль управления тормозным краном.
Деталь ввернута непосредственно в пневмолинию или корпус распределительного узла и ориентирована электрическим разъёмом в сторону внутренней части рамы. Такое расположение защищает контакты от прямого попадания грязи, но при этом усложняет визуальный осмотр без подъёмника или смотровой ямы.
Для точного поиска важно учитывать, что тормозная лягушка не крепится к поперечинам или подвеске. Она всегда связана с рабочим контуром тормозной системы и находится в зоне, где давление воздуха появляется при нажатии педали тормоза. На практике это участок между педальным тормозным краном и основной пневмомагистралью.
При обслуживании рекомендуется начинать осмотр именно с этого участка рамы, двигаясь от педального узла в сторону задней части автомобиля. Такой подход позволяет быстро обнаружить тормозную лягушку без демонтажа кабины и разборки вспомогательных элементов.

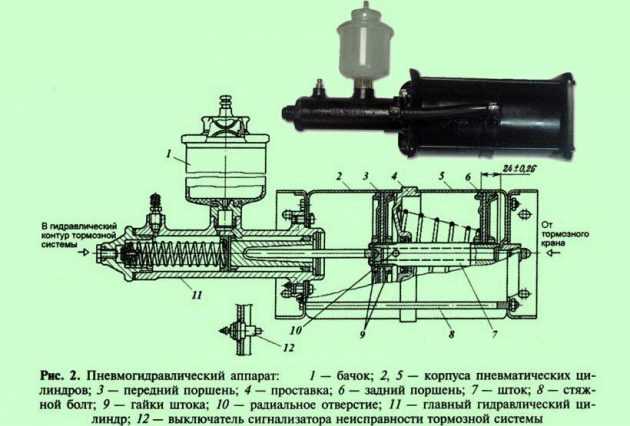

Расположение тормозной лягушки относительно педали тормоза
На Урал 4320 тормозная лягушка находится непосредственно по линии передачи усилия от педали тормоза, но за пределами кабины. Педаль воздействует на тормозной кран, который установлен на раме под полом кабины, и именно в этом узле формируется пневматический сигнал для срабатывания выключателя стоп-сигналов.
Фактически тормозная лягушка расположена на расстоянии 30–60 см от оси педали тормоза, если проецировать её положение вертикально вниз на раму. Такое размещение позволяет детали реагировать не на ход педали, а на появление давления воздуха, что исключает зависимость от люфтов и износа механических тяг.
При поиске снизу автомобиля следует ориентироваться на место выхода штока педали тормоза из кабины. Ниже этого узла находится педальный тормозной кран, а сразу за ним по ходу пневмолинии устанавливается тормозная лягушка. Электрический разъём, как правило, направлен в сторону рамы или вверх, что дополнительно подтверждает её принадлежность к цепи стоп-сигналов.
При диагностике важно помнить, что любые регулировки педали тормоза не влияют на положение тормозной лягушки. Если стоп-сигналы не срабатывают при нормальном ходе педали, проверку следует начинать именно с участка рамы под педальным узлом, а не внутри кабины.
Как найти тормозную лягушку без демонтажа кабины
Поиск тормозной лягушки на Урал 4320 возможен без подъёма кабины при наличии смотровой ямы или подъёмника. Осмотр выполняется с левой стороны автомобиля, так как именно здесь проходит основная пневмолиния управления тормозами и установлен педальный тормозной кран.
Первым ориентиром служит место выхода тяги педали тормоза из кабины. Ниже этого узла на раме закреплён тормозной кран, от которого отходит короткий участок пневмотрубки. Врезанный в эту линию пневматический выключатель и является тормозной лягушкой. Она отличается компактными размерами и наличием электрического разъёма.
Для облегчения поиска рекомендуется использовать фонарь с узким пучком света и осматривать элементы, имеющие один вход пневмолинии и подключённые провода. В отличие от клапанов и распределителей, тормозная лягушка не имеет нескольких выходов и не соединена с тягами или рычагами.
Если доступ ограничен, допускается частичное отведение пневмотрубок в сторону без их отсоединения. Это позволяет визуально выделить корпус выключателя и проверить состояние контактов. Такой способ исключает разгерметизацию системы и позволяет быстро определить расположение тормозной лягушки при отсутствии опыта работы с Урал 4320.
Отличия расположения тормозной лягушки на разных модификациях Урал 4320
Несмотря на общую унификацию шасси, расположение тормозной лягушки на Урал 4320 может отличаться в зависимости от модификации и года выпуска. На базовых бортовых версиях с классической пневмосхемой выключатель чаще всего установлен непосредственно на выходе педального тормозного крана, что обеспечивает минимальную задержку включения стоп-сигналов.
На автомобилях с дополнительным оборудованием, включая тягачи и машины с надстройками, тормозная лягушка нередко смещается дальше по пневмолинии. Это связано с изменённой компоновкой тормозных контуров и размещением вспомогательных клапанов. В таких случаях деталь может находиться на 20–40 см дальше от педального узла, но всё равно остаётся в пределах зоны под кабиной.
У модификаций с модернизированной тормозной системой и разделёнными контурами иногда применяются две тормозные лягушки, каждая из которых отвечает за свой контур. Они устанавливаются параллельно, на отдельных пневмотрубках, что важно учитывать при поиске и диагностике неисправностей стоп-сигналов.
При обслуживании конкретной модификации рекомендуется ориентироваться не только на визуальное расположение, но и на схему пневмопривода. Это позволяет точно определить, какой выключатель связан с педалью тормоза, и избежать ошибочной проверки датчиков, не участвующих в работе стоп-сигналов.
Ориентиры и крепления, по которым определяется место установки тормозной лягушки
Для точного определения расположения тормозной лягушки на Урал 4320 используют несколько визуальных и конструктивных ориентиров, позволяющих быстро найти деталь без демонтажа кабины:
- Левая продольная балка рамы – основной каркасный элемент, вдоль которого проходит пневмолиния педального тормозного крана. Тормозная лягушка закреплена именно здесь.
- Педальный тормозной кран – непосредственно под кабиной, ниже оси педали тормоза. От него отходит короткий участок пневмотрубки, к которому присоединена лягушка.
- Электрический разъём – чаще направлен внутрь рамы или вверх, что помогает отличить тормозную лягушку от других клапанов и датчиков давления.
- Крепёжные резьбовые штуцеры – один для подключения пневмолинии и один для крепления к раме или к корпусу распределительного узла. Обычно используется ключ на 19–22 мм.
- Отсутствие рычагов и штоков – сигнал формируется только по давлению воздуха, поэтому подвижных элементов на корпусе нет.
При осмотре рекомендуется двигаться от педального узла к задней части рамы, контролируя наличие одного входа пневмолинии и подключённых проводов. Такой подход позволяет быстро идентифицировать тормозную лягушку и исключить проверку соседних элементов пневмосистемы, не влияющих на работу стоп-сигналов.
Вопрос-ответ:
Где конкретно на раме Урал 4320 находится тормозная лягушка?
Тормозная лягушка установлена на левой продольной балке рамы под кабиной, ближе к педальному тормозному крану. Она врезана в пневмолинию, соединяющую кран с магистралью, и закреплена через резьбовой штуцер. Электрический разъём направлен внутрь рамы или вверх, что позволяет быстро отличить её от других клапанов и датчиков давления.
Как определить тормозную лягушку визуально среди других элементов пневмосистемы?
Тормозная лягушка отличается компактным цилиндрическим корпусом длиной около 55–70 мм и диаметром 25–30 мм, наличием одного входа пневмолинии и одного электрического разъёма. На корпусе нет рычагов или штоков, поэтому любые подвижные элементы, похожие на рычажные клапаны, можно исключить. Следы утечки воздуха или повреждённой изоляции проводов часто указывают именно на неё.
Можно ли найти тормозную лягушку без подъёма кабины?
Да, доступ к тормозной лягушке возможен через смотровую яму или с помощью подъёмника. Для поиска ориентируются на линию от педали тормоза к педальному крану и проверяют участок пневмолинии сразу после крана. Электрический разъём и один вход пневмолинии помогают выделить нужную деталь среди соседних элементов. Частичное отведение трубок позволяет осмотреть корпус без разгерметизации системы.
Отличается ли расположение тормозной лягушки на различных версиях Урал 4320?
Да, на базовых бортовых версиях тормозная лягушка устанавливается сразу после педального крана. На модификациях с надстройками или разделённой системой контуров она может смещаться на 20–40 см по пневмолинии или применяться в виде двух параллельных выключателей для разных контуров. При этом она всегда остаётся в зоне под кабиной и связана с педальным узлом.
Какие ориентиры помогают точно определить место установки тормозной лягушки?
Основные ориентиры — левая продольная балка рамы, педальный тормозной кран под кабиной, один вход пневмолинии и электрический разъём. Крепёж осуществляется через резьбовые штуцеры на 19–22 мм. При осмотре снизу автомобиля следует двигаться от педали тормоза к задней части рамы, проверяя эти признаки, чтобы быстро идентифицировать тормозную лягушку и исключить соседние элементы пневмосистемы.
