Как меандр превратить в синусоиду

Преобразование меандра в синусоиду – это ключевая задача в различных областях электроники и телекоммуникаций. Меандр представляет собой сигнал с прямоугольной формой, который часто используется в цифровых системах для передачи данных. Однако для передачи аналоговой информации или для улучшения качества сигнала требуется преобразование этой формы в более гладкую и регулярную синусоиду. Синусоидальные сигналы обладают рядом преимуществ, таких как меньшая ширина спектра и высокая устойчивость к искажениям в передаче.

Методы преобразования меандра в синусоиду могут включать фильтрацию, интеграцию и использование различных математических алгоритмов. На практике часто применяют фильтры низких частот, которые позволяют эффективно «сгладить» резкие переходы меандра, превращая его в плавную синусоиду. При этом важно учитывать параметры сигнала, такие как амплитуда и частота, чтобы результат соответствовал требуемым характеристикам.

Одним из популярных способов является использование интеграторов, которые на основе математической операции интегрирования уменьшают резкие переходы, снижая гармоники. Также важно уделить внимание частотным характеристикам преобразуемого сигнала: при неправильном подходе могут возникнуть искажения, особенно в области высоких частот. Правильный выбор фильтров позволяет избежать потерь в качестве сигнала.

В этой статье рассмотрим различные методы и подходы для преобразования меандра в синусоиду с акцентом на практическое применение в цифровых системах. Важно понимать, что каждый метод имеет свои особенности и ограничения, которые необходимо учитывать для достижения оптимальных результатов.

Особенности волновых форм меандра и синусоиды

Синусоидальный сигнал отличается плавной волной, где амплитуда изменяется по закону синуса. Основная особенность синусоиды – наличие только одной частоты, что делает его спектр узким и ограниченным одной гармоникой. Синусоидальный сигнал более стабилен и предсказуем в передаче, так как он не вызывает гармонических искажений при прохождении через фильтры и каналы связи с ограниченной полосой пропускания.

При сравнении меандра и синусоиды, важно понимать, что меандр имеет высокую степень спектрального загрязнения. Это создаёт проблемы в системах с ограниченной пропускной способностью, так как из-за присутствующих высокочастотных гармоник возможно их искажение. С другой стороны, синусоидальные сигналы оказываются более подходящими для аналоговых систем, где требуется стабильность и отсутствие лишних частотных составляющих.

Для преобразования меандра в синусоиду, необходимо устранить эти гармоники и сгладить резкие переходы. Это достигается с помощью фильтрации, где часто используются фильтры низких частот или интеграторы, которые постепенно «размазывают» резкие переходы меандра, уменьшая его спектральное содержание и приближая форму сигнала к синусоиде.

Как использовать фильтры для преобразования меандра в синусоиду

Основные типы фильтров, применяемых для преобразования меандра:

• Фильтры низких частот – их задача заключается в ослаблении высокочастотных составляющих сигнала. Эти фильтры пропускают только низкие частоты, которые соответствуют синусоидальной форме сигнала, и подавляют высокочастотные гармоники меандра.
• Интеграторы – интеграция сигнала позволяет плавно уменьшить резкие переходы меандра, сглаживая его. Интегратор действует как фильтр низких частот, но с более сильным эффектом сглаживания.
• Фильтры Баттерворта – обеспечивают равномерное ослабление всех частот выше пороговой и являются хорошим выбором для преобразования меандра в синусоиду с минимальными искажениями.
• Фильтры Чебышева – могут быть использованы, если требуется высокая пропускная способность в области низких частот при допустимых искажениях в частотах, которые выше порога фильтра.

Процесс фильтрации для получения синусоиды можно разделить на несколько этапов:

1. Выбор фильтра: Для начала необходимо определить характеристики фильтра, такие как порядок и частотная характеристика. Часто используется фильтр с частотой среза, близкой к основной частоте сигнала.
2. Настройка фильтра: На основе частоты среза и типа фильтра (например, Баттерворта или Чебышева) определяется угол ослабления высоких частот. Для минимизации искажений фильтр должен обеспечивать плавную аттенуацию.
3. Применение фильтра: После настройки фильтр применяется к сигналу, чтобы удалить нежелательные гармоники и получить более гладкую форму сигнала.
4. Оценка результата: После фильтрации анализируют выходной сигнал с целью проверки на наличие оставшихся гармоник и степени приближения к синусоиде. В случае необходимости применяют дополнительную фильтрацию или коррекцию.

Важно учитывать, что при использовании фильтров необходимо точно настроить параметры, чтобы избежать сильных искажений и потери важных составляющих сигнала. Оценка качества преобразования производится с учетом целевой частоты и амплитуды синусоиды, а также допустимых искажений в спектре сигнала.

Применение интеграторов для сглаживания меандра

Основной принцип работы интегратора заключается в накоплении изменения напряжения во времени. Когда меандр проходит через интегратор, резкие скачки на его фронтах и спадах сглаживаются, а сигнал преобразуется в форму, близкую к синусоиде. Важный момент: чем выше интегрирующая постоянная схемы, тем сильнее будет сглаживание, но при этом увеличивается задержка сигнала.

Типы интеграторов:

• RC-интегратор – простейшая схема, включающая резистор и конденсатор. Часто используется для сглаживания меандра в аналоговых схемах. Конденсатор заряжается через резистор, что приводит к постепенному изменению амплитуды сигнала.
• Операционный усилитель с интегрирующей схемой – позволяет использовать более сложные интеграционные операции, что даёт более точный контроль за процессом сглаживания. Операционные усилители обеспечивают высокую точность и стабильность в работе интеграторов.

При применении интеграторов для сглаживания меандра важно учитывать следующие факторы:

• Частота сигнала: Для эффективного сглаживания частота меандра должна быть достаточно низкой по сравнению с частотой интегратора. Слишком высокая частота сигнала приведет к тому, что интегратор не сможет полностью устранить резкие переходы, и результат будет далёк от синусоиды.
• Постоянная времени: Чем больше постоянная времени интегратора, тем сильнее сглаживание. Однако это также увеличивает время задержки сигнала. Нужно найти баланс между степенью сглаживания и допустимой задержкой.
• Амплитуда сигнала: Интегратор изменяет амплитуду сигнала в зависимости от его формы. Это может привести к изменению уровня сигнала, что необходимо учитывать при проектировании схемы для точного получения желаемой синусоидальной формы.

Использование интеграторов в сочетании с другими методами, такими как фильтрация, позволяет добиться более высококачественного сглаживания и получения синусоиды, минимизируя искажения, характерные для чистого меандра. Схемы интеграторов являются важным инструментом в аналоговой и цифровой обработке сигналов, особенно когда требуется устранить резкие переходы и сделать сигнал более плавным.

Анализ частотных характеристик меандра и синусоиды

Частотные характеристики сигнала определяют, какие частоты составляют данный сигнал, и насколько они выражены. Для сравнения меандра и синусоиды важно понять их спектральные особенности, так как это влияет на выбор методов их обработки и преобразования.

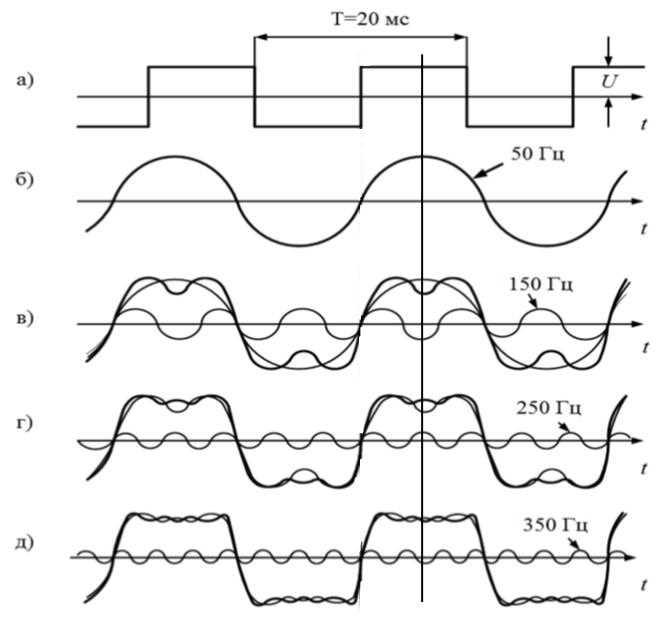

Меандр является сигналом с резкими переходами между двумя уровнями. Его частотный спектр содержит множество гармоник, то есть волн различных частот, которые создаются в процессе формирования меандра. Эти гармоники быстро уменьшаются по амплитуде, но даже в случае простого меандра на первой гармонике существует достаточно широкий спектр составляющих. Меандр можно представить как сумму синусоидальных волн с различными частотами. Этот сигнал характеризуется очень широким спектром с высоким содержанием высокочастотных компонент, что делает его менее подходящим для передачи через каналы с ограниченной полосой пропускания.

В отличие от меандра, синусоида представляет собой идеальную волну с одной частотой, что делает её спектр узким. Это означает, что синусоидальный сигнал не имеет гармоник и ограничивается лишь основной частотой. Благодаря своей одночастотности синусоида является наиболее простым и предсказуемым сигналом для большинства систем обработки сигналов, таких как фильтрация, передача и усиление. Для синусоиды спектр ограничен одной частотой, что исключает помехи от других составляющих.

При преобразовании меандра в синусоиду важно минимизировать высокочастотные гармоники. Это достигается с помощью фильтрации или интеграции, которые могут эффективно уменьшить спектр сигнала, оставив только низкие частоты, соответствующие синусоидальной форме. Однако важно помнить, что полное удаление всех гармоник может привести к потере информации в случае передачи цифровых данных. Поэтому фильтрация должна быть настроена так, чтобы оставить только те частоты, которые необходимы для корректной передачи сигнала.

Сравнение спектров меандра и синусоиды позволяет выделить несколько важных аспектов:

• Ширина спектра: Меандр имеет более широкий спектр из-за присутствия множества гармоник, в то время как синусоида ограничена одной частотой.
• Интенсивность гармоник: Меандр содержит большое количество высокочастотных гармоник, что делает его спектр «загрязнённым» по сравнению с синусоидой.
• Резкость переходов: Меандр имеет резкие переходы между уровнями, что создаёт дополнительные гармоники в спектре, в отличие от синусоиды с плавными изменениями.

Для эффективного преобразования меандра в синусоиду необходимо ослабить все частоты, кроме основной, что обеспечит получение чистой синусоидальной формы с минимальными искажениями и высокой качественной передачей данных. Это требует использования фильтров и других методов, таких как интеграция или аппроксимация сигнала, с точной настройкой частотных характеристик.

Роль сглаживающих фильтров в процессе преобразования

Сглаживающие фильтры играют ключевую роль в преобразовании меандра в синусоиду, поскольку их основная задача – уменьшить количество высокочастотных составляющих в сигнале, сохраняя при этом основную частоту. Меандр, как сигнал с резкими переходами, генерирует большое количество гармоник, которые не присущи синусоиде. Для того чтобы преобразовать меандр в плавную синусоиду, необходимо эффективно ослабить эти гармоники, что и обеспечивает сглаживающий фильтр.

Основные типы сглаживающих фильтров, применяемых для этой задачи:

• Фильтры низких частот – пропускают только сигналы с частотами ниже определённого порога и ослабляют все более высокие частоты. Эти фильтры позволяют убрать высокочастотные гармоники меандра, оставив основную частоту, которая соответствует синусоидальному сигналу.
• Фильтры с эквивалентной частотой среза – эти фильтры пропускают те частоты, которые соответствуют синусоидальной форме сигнала, и эффективно уменьшают амплитуду всех гармоник, находящихся на более высоких частотах.
• Интеграторы – действуют как фильтры низких частот с очень сильным ослаблением высокочастотных составляющих. Интегратор, как правило, используется для более сильного сглаживания сигнала, что полезно при высоких амплитудных скачках меандра.

Процесс преобразования меандра в синусоиду через сглаживающие фильтры можно описать следующими этапами:

1. Настройка фильтра: Выбор фильтра с соответствующей частотой среза критичен для получения качественного результата. Частота среза должна быть близка к основной частоте сигнала, чтобы не потерять важные составляющие, но при этом убрать лишние гармоники.
2. Применение фильтра: После настройки фильтр применяется к сигналу. Процесс фильтрации приведёт к ослаблению высокочастотных компонентов, выравниванию резких переходов и снижению спектрального загрязнения.
3. Оценка результата: После применения фильтра важно оценить результат, чтобы удостовериться, что сигнал стал более плавным и приближённым к синусоиде. Необходимо проверить амплитуду и частоту оставшихся гармоник.

Одной из проблем при применении сглаживающих фильтров является возможная потеря некоторых данных сигнала, особенно если частота среза установлена слишком низкой. Поэтому важно правильно выбрать параметры фильтра, чтобы сохранить основные характеристики сигнала, при этом минимизируя высокочастотные компоненты.

Сглаживающие фильтры используются в различных приложениях, таких как цифровая обработка сигналов, телекоммуникации и системы передачи данных, где требуется точное и чистое представление сигнала без искажений. В процессе преобразования меандра в синусоиду они обеспечивают плавность и стабильность сигнала, что критично для точной передачи и обработки информации.

Как избежать искажений при преобразовании волновых форм

• Тщательная настройка частоты среза фильтра – слишком низкая частота среза может привести к удалению не только высокочастотных гармоник, но и полезных компонентов сигнала. Слишком высокая частота среза, наоборот, не обеспечит достаточного сглаживания. Оптимальная частота среза должна быть подобрана так, чтобы исключить только те частоты, которые не несут важной информации для синусоидальной формы.
• Использование фильтров с минимальными фазовыми искажениями – важно выбрать фильтры, которые не вносят задержки в фазовую характеристику сигнала. Это особенно важно для сигналов с высокой частотой, где даже небольшие изменения фазы могут существенно повлиять на точность преобразования. Фильтры с линейной фазой (например, фильтры Бесселя) помогут избежать таких искажений.
• Плавное увеличение порядка фильтра – при необходимости более сильного подавления гармоник следует использовать фильтры более высокого порядка. Однако это также может привести к увеличению задержки и фазовых искажений. Поэтому важно выбрать баланс между фильтрацией и минимизацией задержек.
• Корректная настройка времени интеграции – при использовании интеграторов для сглаживания меандра необходимо правильно настроить их время интеграции. Если время интеграции слишком короткое, фильтрация будет недостаточной, если слишком долгое – это может привести к затягиванию переходов и появлению фазовых искажений.
• Использование аппроксимации с минимальными ошибками – если применяются методы аппроксимации (например, полиномы или другие аналитические методы), важно оценивать точность аппроксимации, чтобы не потерять ключевые характеристики сигнала и избежать ошибок, которые могут проявляться как искажения при преобразовании.

Помимо этих методов, важным аспектом является тестирование преобразования на разных типах сигналов, чтобы гарантировать, что параметры фильтрации подходят для широкого диапазона входных данных. Периодический анализ спектра сигнала после преобразования позволяет своевременно выявлять возможные искажения и корректировать параметры обработки.

Применение этих методов с учетом специфики сигнала и требований системы позволит минимизировать искажения и добиться качественного преобразования меандра в синусоиду, сохраняя основные частотные компоненты и улучшая стабильность сигнала.

Практические примеры: преобразование меандра в синусоиду в цифровых системах

В цифровых системах преобразование меандра в синусоиду осуществляется с использованием методов фильтрации, цифровой обработки сигналов (ЦОС) и алгоритмов аппроксимации. Рассмотрим несколько практических примеров преобразования, которые применяются в реальных задачах, таких как цифровые фильтры, аппроксимация и моделирование.

1. Цифровые фильтры для преобразования меандра

Цифровые фильтры низких частот используются для удаления высокочастотных гармоник меандра, оставляя только основную частоту. Для реализации такого фильтра в цифровых системах часто применяют фильтры с конечной импульсной характеристикой (FIR) или бесконечной импульсной характеристикой (IIR).

2. Алгоритмы аппроксимации для преобразования сигнала

Для получения синусоидальной формы из меандра, можно применить методы аппроксимации с использованием полиномов или тригонометрических функций. Применяется метод быстрого преобразования Фурье (БПФ), который позволяет анализировать спектр меандра и выделить основную частоту. Алгоритм БПФ помогает эффективно выделить синусоидальную составляющую из исходного сигнала и использовать её в дальнейшем для передачи или обработки.

3. Использование моделей сигналов в цифровых фильтрах

В цифровых системах для обработки сигналов используется подход, основанный на модели сигнала. При этом меандр моделируется как суперпозиция синусоидальных волн с разными частотами. С помощью фильтров низких частот эта модель превращается в чистую синусоиду.

Пример моделирования: если исходный меандр имеет частотный спектр, включающий гармоники на 10 Гц, 30 Гц, 50 Гц и так далее, то применяя фильтр с частотой среза 15 Гц, мы удалим все гармоники, кроме основной, и получим синусоидальную волну на частоте 10 Гц.

4. Практическое использование в системах связи

В цифровых телекоммуникациях процесс преобразования меандра в синусоиду важен для передачи данных в аналоговых каналах связи. Например, в системах модуляции с прямоугольным сигналом (например, BPSK) для восстановления чистого сигнала используется процесс фильтрации и сглаживания меандра с использованием цифровых фильтров и алгоритмов обработки.

В следующей таблице приведены примеры использования фильтров и алгоритмов для преобразования меандра в синусоиду в цифровых системах:

Вопрос-ответ:

Как преобразование меандра в синусоиду влияет на качество сигнала?

Преобразование меандра в синусоиду помогает устранить высокочастотные гармоники, которые могут вызвать искажения в передаче сигнала. Синусоидальный сигнал имеет узкий спектр частот, что делает его более стабильным и меньше подверженным помехам в канале связи. При этом важно правильно настроить фильтрацию, чтобы избежать потерь в качестве сигнала и сохранить его основные характеристики.

Какие фильтры наиболее эффективны для сглаживания меандра?

Для сглаживания меандра лучше всего подходят фильтры низких частот, такие как FIR и IIR фильтры. FIR фильтры (с конечной импульсной характеристикой) имеют преимущества в точности фильтрации, так как они не вносят фазовых искажений. IIR фильтры (с бесконечной импульсной характеристикой) более экономичны с точки зрения вычислений, но могут создавать фазовые искажения. Оба типа фильтров помогают уменьшить высокочастотные гармоники меандра и преобразовать его в более плавный сигнал.

Как часто нужно применять фильтрацию для получения хорошего качества синусоиды из меандра?

Частота применения фильтрации зависит от начальных характеристик меандра. Если меандр имеет высокое содержание гармоник и его спектр шире, потребуется более сильная фильтрация. Однако слишком сильная фильтрация может повлиять на форму сигнала и вызвать искажения. Как правило, достаточно одной стадии фильтрации с правильно выбранной частотой среза для того, чтобы убрать нежелательные компоненты и получить синусоиду с нужными характеристиками.

Можно ли преобразовать меандр в синусоиду с помощью только интегратора?

Да, интегратор является одним из эффективных методов преобразования меандра в синусоиду, так как он плавно уменьшает резкие переходы и сглаживает сигнал. Однако интегратор сам по себе не может полностью устранить высокочастотные компоненты, которые могут оставаться в меандре. Поэтому для получения чистой синусоиды часто используется комбинация интегратора и фильтрации для более точного сглаживания и удаления лишних гармоник.

Какие ошибки могут возникнуть при преобразовании меандра в синусоиду?

Основные ошибки при преобразовании меандра в синусоиду связаны с неправильным выбором фильтра или настройки частоты среза. Если частота среза фильтра слишком высока, можно оставить нежелательные гармоники, что приведет к искажениям сигнала. Если частота среза слишком низка, можно потерять важные составляющие сигнала, что также приведет к ухудшению качества. Поэтому важно найти баланс между фильтрацией и сохранением целевых характеристик сигнала.

Какие методы фильтрации используются для преобразования меандра в синусоиду?

Для преобразования меандра в синусоиду обычно используют фильтры низких частот, такие как FIR и IIR фильтры. Эти фильтры помогают удалить высокочастотные компоненты, которые присутствуют в меандре, оставляя только основную частоту. FIR фильтры точнее и не вносят фазовых искажений, но требуют больше вычислительных ресурсов. IIR фильтры, с другой стороны, более экономичны по вычислениям, но могут создавать фазовые искажения. Для сглаживания переходов также применяются интеграторы, которые дополнительно уменьшают резкие скачки амплитуды сигнала.

Можно ли преобразовать меандр в синусоиду без использования фильтрации?

Преобразование меандра в синусоиду без фильтрации невозможно, так как меандр имеет большое количество высокочастотных гармоник, которые необходимо устранить, чтобы сигнал стал плавным и похожим на синусоиду. Без применения фильтров или других методов обработки, таких как интеграция, резкие переходы меандра не будут сглажены, и в результате не получится получить чистую синусоидальную форму. Фильтрация является важным этапом для удаления ненужных частот и получения сигнала с одной гармоникой.
