Реле стеклоочистителя на Газели 3302 отвечает за включение и регулировку работы дворников на лобовом стекле. Наиболее часто проблемы с дворниками связаны именно с этим элементом, особенно если они не реагируют на переключатель или работают с перебоями. Для диагностики важно точно знать его расположение и визуально определить исправность.
На Газели 3302 реле расположено в монтажном блоке под капотом со стороны водителя, рядом с аккумулятором. На большинстве моделей оно имеет стандартный черный корпус с маркировкой «Wiper» или символом стеклоочистителя. Для точного поиска удобно использовать фото из инструкции или с сайта производителя, чтобы избежать перепутывания с реле других систем.
Определив местоположение реле, можно проверить его состояние мультиметром или заменой на заведомо исправное. Снимать реле проще всего, отключив клеммы аккумулятора, чтобы избежать короткого замыкания. После замены рекомендуется протестировать дворники на всех режимах, чтобы убедиться, что контакт восстановлен и переключение скоростей работает корректно.
Наличие наглядного фото реле позволяет не тратить время на поиск в блоке предохранителей и быстро идентифицировать нужный элемент. Для владельцев Газели 3302 это особенно важно при ремонтах в полевых условиях, когда быстрый доступ к реле стеклоочистителя обеспечивает безопасность движения при дождливой погоде.

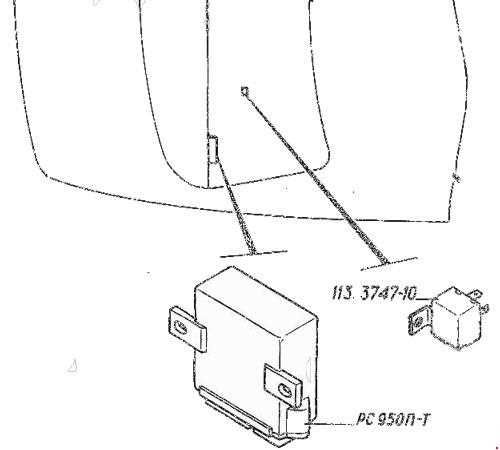

Расположение реле под капотом Газели 3302
Реле стеклоочистителя на Газели 3302 установлено в монтажном блоке предохранителей, который находится под капотом с левой стороны автомобиля, ближе к аккумулятору. Оно закреплено в верхней части блока, рядом с реле фар и поворотников, что позволяет легко получить доступ без демонтажа других элементов.
Корпус реле стандартный черного цвета, прямоугольной формы, с маркировкой «Wiper» или символом стеклоочистителя на верхней крышке. На моделях 2003–2010 годов оно расположено ближе к переднему левому углу моторного отсека, на более поздних модификациях может быть смещено ближе к центру блока.
Для визуального обнаружения рекомендуется использовать яркий фон, например фонарик, и ориентироваться на небольшие металлические клеммы снизу реле. Это позволяет точно определить нужный элемент среди других реле и избежать ошибки при проверке или замене.
При проверке реле под капотом важно отключить клемму аккумулятора, чтобы исключить короткое замыкание. После извлечения реле можно проверить его с помощью мультиметра или временно заменить заведомо исправным, чтобы убедиться в исправности цепи стеклоочистителя.
Как найти реле внутри панели предохранителей
Внутри панели предохранителей Газели 3302 реле стеклоочистителя расположено в верхнем ряду блока, обычно в правой части со стороны водителя. Панель закреплена под приборной доской и доступна после снятия крышки, которая фиксируется защелками или винтами.
Реле имеет прямоугольный корпус черного цвета с маркировкой «Wiper» или символом стеклоочистителя. Оно отличается от предохранителей по размеру и количеству клемм: у реле четыре контакта, расположенных внизу корпуса, что позволяет сразу визуально отличить его от плавких предохранителей.
Для точного поиска рекомендуется ориентироваться на схему, напечатанную на внутренней стороне крышки панели предохранителей. На схемах указаны номера контактов и назначение каждого реле, что исключает путаницу при проверке или замене элемента.
Перед снятием реле необходимо отключить клемму аккумулятора. После извлечения можно выполнить проверку мультиметром или временно установить заведомо исправное реле, чтобы убедиться в корректной работе дворников на всех режимах.

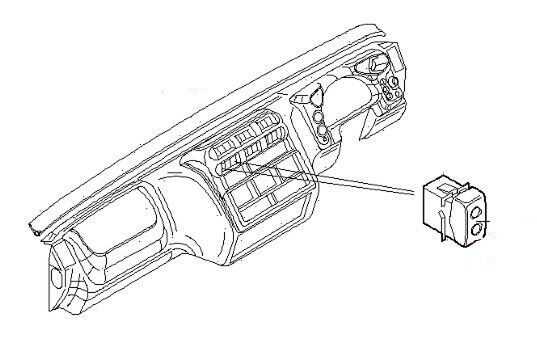

Визуальная идентификация реле по фото
Реле стеклоочистителя Газели 3302 легко определить по форме и маркировке на корпусе. Оно имеет прямоугольный черный пластиковый корпус размером примерно 2,5 × 2 × 3 см. На верхней поверхности нанесена надпись «Wiper» или изображение стеклоочистителя, что отличает его от других реле и предохранителей.
Контакты реле расположены снизу: два для подачи питания и два для управления мотором дворников. На фотографиях это четко видно, и ориентируясь на снимок, можно быстро определить рабочее или неисправное реле без лишнего поиска внутри монтажного блока.
Для удобства визуальной идентификации полезно использовать фото с разными ракурсами: вид сверху, сбоку и с контактов. Это позволяет сразу сравнить реальное реле с изображением и исключить ошибки при замене или проверке.
При осмотре по фото стоит обратить внимание на наличие трещин на корпусе, следов перегрева на клеммах или потемнение пластика. Такие признаки указывают на необходимость замены реле, даже если внешний вид кажется целым.
Проверка состояния реле стеклоочистителя
Для проверки реле стеклоочистителя Газели 3302 сначала отключите клемму аккумулятора. Затем извлеките реле из монтажного блока и осмотрите корпус на трещины, потемнение или расплавленные контакты. Такие дефекты указывают на перегрев или короткое замыкание.
Для функциональной проверки используйте мультиметр в режиме прозвонки или измерения сопротивления. Контакты реле обычно маркируются как 30, 85, 86 и 87. Между 85 и 86 должна быть целостность катушки, а при подаче 12 В на катушку контакты 30 и 87 должны замыкаться, обеспечивая ток на мотор стеклоочистителя.
Если мультиметр показывает обрыв цепи на катушке или отсутствие замыкания контактов при подаче питания, реле необходимо заменить. Временной проверкой может служить установка заведомо исправного реле из того же монтажного блока, чтобы убедиться, что дворники начинают работать во всех режимах.
После проверки и замены реле рекомендуется проверить работу стеклоочистителей на всех скоростях, чтобы убедиться в стабильном переключении режимов и отсутствии перебоев при нагрузке.
Снятие и замена реле своими руками
Для снятия реле стеклоочистителя Газели 3302 сначала отключите клемму аккумулятора, чтобы исключить короткое замыкание. Доступ к реле осуществляется через монтажный блок под капотом или через панель предохранителей внутри салона, в зависимости от модели.
Аккуратно извлеките реле, слегка потянув вверх или слегка покачивая из стороны в сторону. Убедитесь, что контакты не повреждены и не согнуты, чтобы сохранить целостность монтажного блока для установки нового реле.
Перед установкой нового реле сравните его с извлеченным по форме, размеру и маркировке «Wiper». Вставляйте реле строго по направлению контактов, чтобы обеспечить надежный контакт с платой блока.
После установки подключите аккумулятор и протестируйте работу стеклоочистителей на всех режимах. Если реле исправное, дворники должны реагировать на переключатель без перебоев, включая все скорости и паузы.
Советы по устранению неполадок с дворниками
Для восстановления работы стеклоочистителей Газели 3302 важно последовательно проверять все элементы цепи. Рекомендуется выполнять следующие действия:
- Проверить состояние реле стеклоочистителя, убедиться в отсутствии перегрева и корректной работе контактов.
- Осмотреть предохранители панели и монтажного блока, заменить перегоревшие элементы.
- Проверить проводку на наличие повреждений, окисления контактов или ослабленных клемм.
- Оценить состояние мотора дворников: при слабом или прерывистом движении может потребоваться его очистка или замена.
- Очистить рычаги и оси механизма от коррозии и загрязнений, чтобы исключить механическое заклинивание.
- При нерегулярной работе проверить переключатель режимов на приборной панели и контакты в нем.
После выполнения всех проверок рекомендуется протестировать дворники на всех скоростях и режимах паузы, чтобы убедиться в стабильной работе и устранении перебоев. Такой подход позволяет быстро выявить проблемный элемент и восстановить нормальную работу стеклоочистителей без лишних замен.
Вопрос-ответ:
Где именно находится реле стеклоочистителя под капотом Газели 3302?
Реле расположено в монтажном блоке предохранителей с левой стороны моторного отсека, рядом с аккумулятором. Оно закреплено в верхней части блока, между реле фар и поворотников. Для точного определения элемента удобно ориентироваться на маркировку «Wiper» или символ стеклоочистителя на верхней крышке корпуса.
Как визуально отличить реле стеклоочистителя от других реле и предохранителей?
Реле имеет черный прямоугольный корпус размером примерно 2,5 × 2 × 3 см и четыре контакта снизу. На верхней поверхности нанесена маркировка «Wiper» или изображение дворников. В отличие от предохранителей, контакты реле массивнее, а сам корпус больше по размеру, что позволяет быстро определить нужный элемент по фото или при осмотре блока.
Можно ли проверить работоспособность реле без снятия его с машины?
Частично проверить реле можно, не извлекая его: подайте питание на катушку через клеммы с помощью мультиметра или временно подключите заведомо исправное реле. При этом дворники должны срабатывать на всех режимах. Полная проверка с измерением сопротивления катушки и замыкания контактов требует извлечения реле из блока и отключения аккумулятора.
Как безопасно заменить реле стеклоочистителя своими руками?
Сначала отключите клемму аккумулятора. Извлеките старое реле из блока, аккуратно потянув вверх или слегка покачивая. Перед установкой нового реле сравните его с извлеченным по размеру и маркировке «Wiper». Вставляйте реле строго по направлению контактов. После установки подключите аккумулятор и протестируйте работу дворников на всех скоростях.
Что делать, если после замены реле стеклоочистители всё равно не работают?
Сначала проверьте предохранители панели и монтажного блока, затем состояние проводки и контактов на реле и моторе дворников. Если проводка целая и предохранители исправны, возможно, неисправен сам мотор стеклоочистителя или переключатель режимов. Осмотрите рычаги и оси механизма на наличие коррозии и заклиниваний, так как механическое препятствие может блокировать работу даже исправного реле.
Как определить, что реле стеклоочистителя Газели 3302 неисправно, если дворники работают с перебоями?
Если дворники срабатывают прерывисто или не реагируют на переключатель, первым делом нужно проверить реле. Извлеките его из монтажного блока и осмотрите корпус: потемнение, трещины или следы перегрева указывают на неисправность. Затем можно проверить контакты мультиметром: между клеммами катушки должно быть сопротивление, а при подаче 12 В на катушку контакты 30 и 87 должны замыкаться. Если мультиметр показывает обрыв цепи или контакты не замыкаются, реле следует заменить. После установки нового реле дворники должны работать на всех режимах без перебоев.
