Synology hybrid raid что это

Synology Hybrid RAID (SHR) – это схема организации дискового массива, разработанная специально для NAS-устройств Synology и встроенная в систему DiskStation Manager. В отличие от классических RAID, SHR изначально ориентирован на практические сценарии: постепенное расширение хранилища, использование жёстких дисков разного объёма и снижение риска ошибок при настройке. Пользователь получает отказоустойчивый массив без ручного расчёта конфигураций и сложных ограничений.

Ключевая особенность SHR заключается в том, что он автоматически комбинирует несколько RAID-групп внутри одного пула хранения. Система анализирует объёмы всех установленных дисков и разбивает их на логические сегменты, формируя оптимальное распределение данных и резервных блоков. За счёт этого массив может задействовать больше полезного пространства по сравнению с RAID 1 или RAID 5 при смешанных дисках, например 4 ТБ и 8 ТБ.

SHR поддерживает два уровня защиты: SHR-1 с допустимой потерей одного диска и SHR-2 с допустимой потерей двух дисков. Выбор уровня влияет не только на надёжность, но и на требования к минимальному количеству накопителей и доступному объёму. Для домашних и малых офисных NAS чаще используется SHR-1, тогда как SHR-2 применяется в сценариях с критичными данными и большими массивами.

Практическая ценность SHR проявляется при масштабировании: замена диска на более ёмкий или добавление нового накопителя выполняется через интерфейс DSM без пересоздания массива. Это делает Synology Hybrid RAID удобным вариантом для пользователей, которые планируют развивать хранилище постепенно и не готовы заранее закупать полный комплект одинаковых дисков.

Какие задачи решает Synology Hybrid RAID по сравнению с классическими RAID

SHR снижает риск ошибок на этапе проектирования массива. В классических RAID пользователь должен заранее определить уровень, оценить допустимую потерю дисков и рассчитать будущие апгрейды. В SHR эти решения автоматизированы: система DSM сама выбирает схему распределения данных и избыточности, исходя из установленных дисков и выбранного уровня защиты SHR-1 или SHR-2.

Отдельная задача, которую решает SHR, – безопасное поэтапное расширение хранилища. В RAID 5 или RAID 6 добавление диска часто требует пересборки массива или недоступно вовсе. SHR позволяет заменить накопитель на более ёмкий или установить дополнительный диск, после чего система автоматически перераспределит данные без остановки сервисов и без ручного вмешательства в структуру RAID.

SHR упрощает эксплуатацию NAS для небольших команд и домашних серверов, где нет выделенного администратора. Контроль состояния массива, восстановление после сбоя диска и оценка доступного объёма выполняются через интерфейс DSM с понятными подсказками. Это снижает вероятность некорректных действий при замене дисков по сравнению с управлением классическими RAID через командную строку.

Практическая рекомендация: SHR подходит для сценариев, где хранилище развивается постепенно и используются диски, купленные в разное время. Классические RAID остаются оправданными при заранее спланированных массивах из одинаковых накопителей и строгих требованиях к совместимости с другими системами хранения.

Как SHR распределяет данные и избыточность на дисках разного объёма

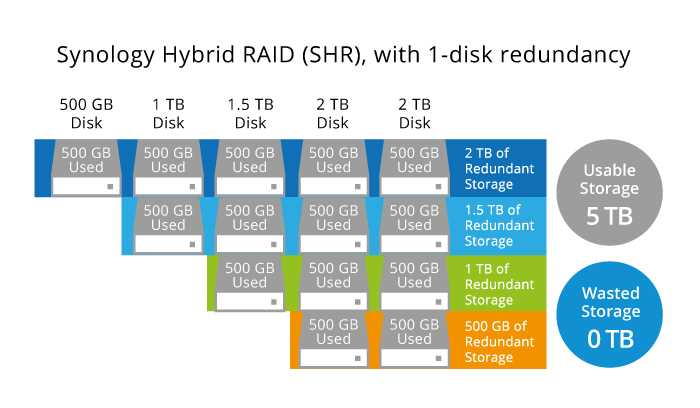

Synology Hybrid RAID разбивает каждый установленный диск на логические блоки одинакового размера, после чего группирует их в несколько внутренних RAID-массивов. Основа механизма – выравнивание по наименьшему доступному объёму, но не для всего массива целиком, а для отдельных сегментов. Это позволяет задействовать дополнительные терабайты на более ёмких накопителях, которые в классическом RAID остались бы неиспользованными.

При конфигурации, например, из дисков 4 ТБ, 6 ТБ и 8 ТБ, SHR сначала формирует RAID-группу объёмом 4 ТБ на каждом диске с учётом выбранного уровня защиты. Оставшиеся 2 ТБ и 4 ТБ на более крупных дисках объединяются во вторую группу, где избыточность рассчитывается только между теми накопителями, которые имеют свободный объём. Такой подход сохраняет отказоустойчивость без принудительного выравнивания по минимальному размеру.

Тип избыточности зависит от режима: в SHR-1 для каждого сегмента хранится один блок паритета, аналогично RAID 5, а в SHR-2 – два блока паритета по принципу RAID 6. Пользователь не управляет этими уровнями напрямую, но система DSM отображает итоговую структуру и объём, доступный для данных, с учётом резервирования.

Распределение данных происходит равномерно между всеми доступными сегментами, что снижает нагрузку на отдельные диски и упрощает восстановление после сбоя. При выходе накопителя из строя SHR использует паритетные данные только из затронутых RAID-групп, а не пересобирает весь пул целиком, что сокращает время восстановления на массивах с разными объёмами дисков.

Практическая рекомендация: максимальный выигрыш по объёму достигается, если разница между дисками не превышает кратные значения. Замена самого маленького накопителя на более ёмкий позволяет SHR пересоздать сегменты и сразу увеличить полезное пространство без изменения уровня защиты.

Чем отличается SHR-1 от SHR-2 и как выбрать уровень отказоустойчивости

SHR-1 допускает выход из строя одного диска без потери данных и по логике работы соответствует RAID 5. Минимальное количество накопителей для такого массива – два, однако полноценная защита и предсказуемое распределение нагрузки достигаются при использовании трёх и более дисков. При отказе одного накопителя система продолжает работу, а восстановление происходит после его замены за счёт паритетных блоков.

SHR-2 рассчитан на одновременную потерю двух дисков и использует схему с двойной избыточностью, аналогичную RAID 6. Для его создания требуется не менее четырёх накопителей. Этот режим снижает риск потери данных при восстановлении массива, когда нагрузка на оставшиеся диски возрастает и вероятность второго сбоя становится выше.

Основное различие между режимами проявляется в балансе между доступным объёмом и уровнем защиты. SHR-2 резервирует больше пространства под избыточность, что заметно сокращает полезный объём при небольшом количестве дисков. Например, в массиве из четырёх накопителей один дополнительный диск фактически используется под второй уровень защиты.

Выбор режима зависит от характера данных и масштаба хранилища. SHR-1 подходит для домашних NAS, резервных копий рабочих станций и медиаколлекций, где допустима простая схема защиты. SHR-2 целесообразен для массивов большого объёма, архивов с ограниченной возможностью повторного восстановления и сред, где замена диска может занять продолжительное время.

Практическая рекомендация: при использовании дисков объёмом 10 ТБ и более предпочтение стоит отдавать SHR-2, так как время пересборки массива увеличивается, а защита от второго отказа снижает риск потери данных в процессе восстановления.

Как добавить или заменить диск в массиве SHR без потери данных

Массив Synology Hybrid RAID поддерживает поэтапное расширение и замену накопителей без остановки системы. Все операции выполняются через интерфейс DiskStation Manager в разделе управления пулом хранения, при этом данные остаются доступными, а службы NAS продолжают работу.

Добавление нового диска применяется, когда в корпусе есть свободный слот. После физической установки накопителя DSM предложит расширить существующий пул SHR. Система автоматически включит диск в массив, пересоздаст внутренние RAID-группы и увеличит доступный объём. Участие пользователя ограничивается подтверждением операции.

Замена диска используется для апгрейда ёмкости или при отказе накопителя. Новый диск должен быть равен или больше по объёму заменяемого. После извлечения старого диска и установки нового DSM запускает процесс восстановления, используя паритетные данные. До завершения процедуры массив работает в деградированном состоянии, но данные остаются доступными.

Ключевые сценарии обслуживания массива SHR:

Практическая рекомендация: при плановом увеличении объёма сначала заменяйте самый маленький диск в массиве. SHR сможет пересобрать сегменты и задействовать дополнительное пространство только после того, как все диски в соответствующих RAID-группах достигнут нового объёма.

На время восстановления не следует выключать NAS и запускать ресурсоёмкие задачи. Скорость пересборки зависит от объёма дисков и может занимать от нескольких часов до нескольких суток, особенно при накопителях от 10 ТБ и выше.

Какие ограничения и требования есть у Synology Hybrid RAID

Synology Hybrid RAID доступен только на NAS-устройствах Synology под управлением DiskStation Manager и не поддерживается сторонними контроллерами или операционными системами. Это означает, что перенос дисков с массивом SHR в сервер или NAS другого производителя приведёт к невозможности прямого чтения данных без миграции внутри экосистемы Synology.

При планировании массива необходимо учитывать аппаратные ограничения модели NAS:

• SHR поддерживается не на всех моделях, особенно в линейке с одним диском.
• Максимальный объём пула зависит от архитектуры процессора и версии DSM.
• Количество одновременно допустимых отказов определяется режимом SHR-1 или SHR-2.

Существуют требования к дискам, которые влияют на стабильность массива:

• Новые накопители должны быть равны или больше заменяемых по объёму.
• Использование SMR-дисков может приводить к резкому снижению скорости восстановления.
• Смешивание HDD и SSD в одном SHR-пуле не поддерживается.

SHR накладывает ограничения на изменение конфигурации после создания пула:

1. Переход с SHR-1 на SHR-2 возможен только при наличии достаточного количества дисков.
2. Обратный переход с SHR-2 на SHR-1 без пересоздания пула не поддерживается.
3. Снижение уровня защиты или уменьшение количества дисков требует резервного копирования и создания нового массива.

При восстановлении массива возрастает нагрузка на все оставшиеся диски, что увеличивает вероятность второго отказа, особенно при накопителях большого объёма. Для массивов с дисками от 12 ТБ рекомендуется заранее закладывать возможность использования SHR-2 и регулярно проверять состояние SMART-показателей.

Практическая рекомендация: перед созданием SHR стоит проверить модель NAS в списке совместимости Synology и подобрать диски из официального HDD Compatibility List, чтобы избежать ограничений по объёму и проблем при обновлениях DSM.

В каких сценариях использования SHR подходит, а когда лучше выбрать другой RAID

Synology Hybrid RAID оправдан в средах, где хранилище развивается постепенно и невозможно заранее определить итоговый объём. Домашние NAS, небольшие офисы и рабочие группы часто используют диски, приобретаемые с интервалом в несколько лет, поэтому SHR позволяет объединять накопители разного размера без потери значительной части пространства.

SHR хорошо подходит для файловых хранилищ, резервного копирования компьютеров, медиасерверов и архивов проектов. В этих сценариях приоритетом становится удобство администрирования, наглядный контроль состояния массива и возможность замены диска без остановки сервисов. Для таких задач режим SHR-1 обеспечивает достаточный уровень защиты при минимальных требованиях к количеству накопителей.

Для массивов с большим числом дисков и объёмами от десятков терабайт SHR остаётся применимым, но требует более взвешенного подхода. Использование SHR-2 снижает риск потери данных при длительном восстановлении, однако увеличивает резервируемый объём. Этот вариант подходит для архивов, к которым нет возможности быстро восстановить данные из внешних копий.

Классические RAID предпочтительны в сценариях, где требуется строгая совместимость и предсказуемость конфигурации. Если массив планируется переносить между серверами, использовать в виртуализированной среде или подключать к сторонним системам, RAID 5, RAID 6 или RAID 10 обеспечивают более универсальный формат без привязки к конкретному производителю.

Практическая рекомендация: если приоритетом является гибкость расширения и минимизация ручных операций – выбирайте SHR. Если важны переносимость, жёсткий контроль схемы хранения и заранее определённая архитектура – классический RAID будет более подходящим решением.

Вопрос-ответ:

Можно ли использовать диски разного объёма в SHR и сколько места реально будет доступно?

Да, SHR изначально рассчитан на работу с накопителями разного размера. Система делит диски на логические сегменты и формирует несколько внутренних RAID-групп. При установке, например, дисков 4 ТБ, 6 ТБ и 8 ТБ полезный объём будет больше, чем в RAID 5, где весь массив выравнивается по 4 ТБ. Точный объём зависит от уровня защиты и рассчитывается автоматически в DSM.

Что произойдёт с данными, если один диск в массиве SHR выйдет из строя?

При использовании SHR-1 массив продолжит работу в деградированном режиме. Все данные сохраняются и остаются доступными, но защита от второго отказа временно отсутствует. После замены неисправного диска DSM пересоберёт массив с использованием паритетных блоков. В режиме SHR-2 допустима потеря сразу двух дисков без утраты данных.

Можно ли заменить диск на более ёмкий и сразу получить дополнительное пространство?

Дополнительный объём станет доступен только после того, как все диски в соответствующих RAID-группах достигнут нового размера. Если заменить один диск на более ёмкий, SHR использует его как накопитель прежнего объёма. Увеличение пространства происходит поэтапно, по мере замены самых маленьких дисков в массиве.

Подходит ли SHR для виртуальных машин и баз данных?

SHR поддерживает такие нагрузки, но чаще используется для файловых сервисов и резервного копирования. Для виртуальных машин и баз данных предпочтительны конфигурации с фиксированной структурой, например RAID 10, так как они дают более предсказуемое распределение операций записи и восстановления.

Можно ли перенести диски с SHR в другой NAS или сервер?

Массив SHR читается только устройствами Synology с поддержкой этой технологии. При установке дисков в NAS другого производителя или сервер данные не будут доступны без предварительного копирования. Для сценариев с возможной миграцией между разными платформами лучше выбирать классические RAID.

Почему время восстановления массива SHR может быть очень долгим?

Скорость восстановления зависит от объёма дисков, степени заполнения пула и нагрузки на NAS в момент пересборки. При накопителях 12–16 ТБ процесс может занимать сутки и более, так как система последовательно считывает данные со всех оставшихся дисков и пересчитывает паритет. Использование SMR-дисков и активные сервисы, такие как резервное копирование или медиасервер, дополнительно замедляют восстановление.

Можно ли преобразовать классический RAID в SHR без удаления данных?

Прямое преобразование RAID 1, RAID 5 или RAID 6 в SHR не поддерживается. Для перехода требуется создать новый пул хранения SHR и перенести данные из резервной копии. Частичное исключение — миграция между конфигурациями внутри SHR, например переход с SHR-1 на SHR-2, если количество дисков позволяет это сделать.
