Как подключить блок питания к материнской плате

Правильное подключение блока питания к материнской плате критически важно для стабильной работы системы. Современные ATX-блоки питания оснащены 24-контактным разъемом питания и дополнительными 4- или 8-контактными коннекторами для процессора. Перед подключением убедитесь, что мощность блока питания соответствует требованиям материнской платы и всех компонентов, включая видеокарту, жесткие диски и оперативную память.

Начните с размещения блока питания в корпусе и закрепления его винтами. 24-контактный основной разъем подключается к соответствующему разъему на материнской плате – он обеспечивает питание для всех системных шин. При подключении убедитесь, что разъем полностью вставлен и зафиксирован защелкой, чтобы избежать неполного контакта, который может вызвать нестабильность или невозможность запуска системы.

Дополнительное питание процессора подается через 4- или 8-контактный EPS-разъем, расположенный рядом с сокетом CPU. Разъем имеет ключи для правильной ориентации, их нельзя принуждать силой. Если материнская плата поддерживает подключение обоих типов разъемов, подключение обоих улучшает стабильность при высоких нагрузках.

Наконец, подключите периферийные кабели питания к жестким дискам, SSD и видеокартам в соответствии с их спецификацией. Не используйте поврежденные или растянутые кабели, это может привести к короткому замыканию. После подключения всех кабелей рекомендуется проверить соединения на предмет плотности посадки перед включением системы.

Выбор подходящего блока питания для вашей материнской платы

Первый шаг – определить требования материнской платы по мощности и разъемам. Современные платы используют 24-контактный основной разъем ATX и дополнительный 4/8-контактный разъем для процессора. Для материнских плат формата ATX с процессорами Intel Core i5/i7 и AMD Ryzen 5/7 обычно достаточно блока питания на 500–650 Вт. Для систем с высокопроизводительными видеокартами рекомендуется 650–850 Вт.

Следующий критерий – сертификация эффективности. Ищите блоки питания с рейтингом не ниже 80 PLUS Bronze. Более высокий класс (Silver, Gold, Platinum) обеспечивает стабильное напряжение, меньший нагрев и экономию электроэнергии.

Обратите внимание на тип кабелей:

• Модульные: подключаются только необходимые кабели, улучшают вентиляцию корпуса.
• Полумодульные: основные кабели встроены, дополнительные подключаются по необходимости.
• Немодульные: все кабели закреплены, менее удобны при сборке и прокладке.

Количество и тип разъемов критично для расширения:

• Для видеокарт PCIe 6+2 пин – минимум два разъема для одной средней видеокарты.
• SATA-разъемы – для накопителей SSD и HDD, учитывайте количество устройств в системе.
• Molex – редко используется, но может понадобиться для вентиляторов или периферии.

Наконец, учитывайте физические размеры блока питания. Для стандартных ATX-корпусов подходят блоки длиной 140–180 мм. Для компактных корпусов Mini-ITX или Micro-ATX выбирайте короткие блоки 120–140 мм, чтобы обеспечить свободный поток воздуха и не мешать кабельной разводке.

Резюмируя, выбирайте блок питания по следующим параметрам:

1. Мощность с запасом 20–30% от расчетной нагрузки системы.
2. Наличие всех необходимых разъемов для материнской платы и видеокарты.
3. Сертификация 80 PLUS Bronze и выше.
4. Соответствие размерам корпуса и удобство прокладки кабелей.

Подготовка корпуса и материнской платы к подключению питания

Перед установкой блока питания убедитесь, что корпус очищен от пыли и остатков кабелей. Проверьте наличие крепежных отверстий для стандартного ATX-блока питания и соответствие размеров корпуса.

Снимите боковые панели корпуса для свободного доступа к монтажной зоне. Убедитесь, что все кабельные каналы и отверстия для прокладки проводки свободны от препятствий и остатков упаковки.

Подготовьте материнскую плату, установив на нее процессор с охлаждением и оперативную память. Не подключайте питание до окончательной фиксации платы в корпусе. Проверьте наличие всех крепежных стоек в корпусе, чтобы избежать контакта печатной платы с металлическими частями корпуса.

Осмотрите разъемы питания на плате: 24-контактный основной и 4/8-контактный для процессора. Убедитесь в отсутствии повреждений, деформаций и загрязнений.

При возможности, предварительно пропустите кабели блока питания через планируемые каналы корпуса. Это позволит избежать перегибов и натяжения проводки при окончательном подключении.

Проверьте, чтобы все установленные компоненты не мешали подводке кабелей питания, особенно крупные радиаторы и видеокарты. Оставьте пространство около разъемов для удобного подключения без усилия.

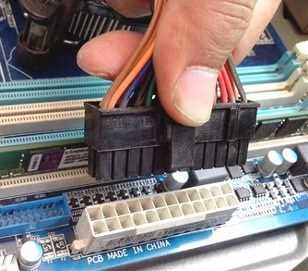

Подключение основного 24-контактного разъема питания ATX

Основной 24-контактный разъем питания ATX обеспечивает питание всех ключевых компонентов материнской платы, включая процессор, память и чипсет. Перед подключением убедитесь, что блок питания выключен и отключен от сети.

Разъем имеет форму прямоугольника с двумя рядами по 12 контактов. Контакты разделены по функциям: +3.3 В, +5 В, +12 В, земля (GND), сигнал Power Good и сигнал включения PS_ON. Убедитесь, что ориентация разъема соответствует разъему на плате: защелка на разъеме блока питания должна совпадать с фиксатором на плате.

Для подключения выполните следующие шаги: вставьте разъем ровно, не применяя силу. Если он не входит легко, проверьте положение защелки и направление контактов. После установки разъема защелка должна щелкнуть, фиксируя соединение.

Проверка надежности подключения обязательна: контакты не должны шататься, а кабель не должен быть перегнут под острым углом. Это предотвращает короткое замыкание и нестабильное питание. После подключения убедитесь, что кабель не натянут и не мешает установке других компонентов.

При сборке систем с высокопроизводительными процессорами и видеокартами рекомендуется использовать блоки питания с сертификацией 80 Plus и мощностью не менее 500 Вт, чтобы обеспечить стабильное напряжение на всех линиях разъема ATX.

Подключение дополнительного 4/8-контактного разъема процессора

Для стабильной работы процессора современная материнская плата требует отдельного питания через 4- или 8-контактный разъем EPS12V. Обычно этот разъем расположен в верхней части платы, рядом с процессорным сокетом. Разъем на блоке питания маркируется как CPU или EPS12V.

Перед подключением убедитесь, что питание блока выключено, а сетевой кабель отключен. Не используйте переходники с других разъемов, это может привести к перегреву или повреждению процессора.

Если разъем 4-контактный, подключите его напрямую к соответствующему разъему на плате. Для 8-контактного разъема возможно разделение на два 4-контактных кабеля – они должны вставляться плотно и без перекосов, ориентируясь на ключи, чтобы не перепутать полярность.

После подключения проверьте, чтобы ни один провод не перекрывал радиатор или вентилятор процессора. Кабель должен располагаться свободно, без натяжения. Подключение правильного кабеля критично для стабильной работы при высоких нагрузках и разгонных сценариях.

Если материнская плата имеет два 4-контактных разъема для процессора, используйте оба при установке мощного CPU. При использовании одного кабеля на двухконтактном блоке питания убедитесь, что кабель рассчитан на нагрузку вашего процессора – обычно это указывается в характеристиках блока питания.

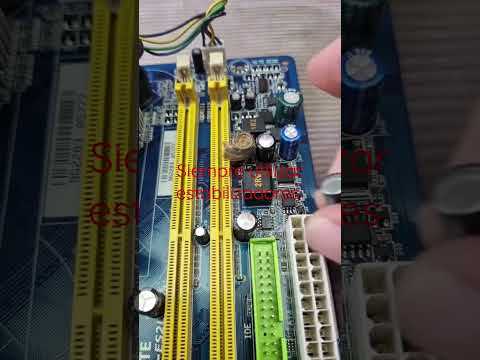

Подключение питания для видеокарты и периферийных устройств

Современные видеокарты требуют отдельного подключения питания через 6-, 8- или 12-контактные разъемы PCIe. Перед подключением убедитесь, что блок питания обеспечивает необходимую мощность: для видеокарт среднего уровня достаточно 450–550 Вт, для топовых моделей – 650–850 Вт и выше.

Используйте только кабели, предназначенные для PCIe, чтобы избежать перегрева и нестабильной работы. Кабели с разъемами Molex или SATA для видеокарты не подходят.

Подключение выполняется строго в соответствии с маркировкой на разъеме видеокарты: 6-pin к 6-pin, 8-pin к 8-pin. При наличии комбинированного 6+2 pin подключайте оба контакта для 8-pin, если видеокарта требует полный разъем.

Для периферийных устройств SATA-приборов (жесткие диски, SSD, оптические приводы) используйте отдельные кабели SATA от блока питания. Не делайте длинные ответвления или сплиттеры, так как это снижает стабильность подачи напряжения.

Проверяйте направление разъемов SATA: ключ на разъеме должен совпадать с пазом на устройстве, чтобы исключить короткое замыкание. Molex-устройства подключайте только к соответствующим 4-контактным разъемам и избегайте комбинирования нескольких приборов на одном кабеле, если суммарная потребляемая мощность превышает 60 Вт.

После подключения питания убедитесь, что все разъемы полностью вставлены и фиксируются защелками. Видеокарта должна быть жестко зафиксирована в слоте PCIe, кабели не должны создавать напряжение на разъеме.

Проверка работы блока питания перед окончательной сборкой

Перед установкой блока питания в корпус необходимо убедиться в его работоспособности. Для этого используйте метод «бумажной скрепки» или тестер PSU. При методе с скрепкой отключите все кабели от компонентов, вставьте один конец скрепки в разъем 24-pin между контактами PS_ON и GND, другой конец – в любой контакт GND. После подключения к сети включите блок питания. Вентилятор блока должен начать вращение, что указывает на подачу напряжения.

Для более точной проверки используйте мультиметр. Измеряйте напряжение на разъеме 24-pin: +3,3 В на оранжевом проводе, +5 В на красном, +12 В на жёлтом. Допустимое отклонение не более ±5%. На разъеме CPU 4/8-pin также проверяется +12 В на жёлтых проводах. Любые отклонения или отсутствие показаний требуют замены блока питания.

Если планируется нагрузочная проверка, подключите к блоку питания вентиляторы или тестовую плату с нагрузкой не менее 50 Вт. При стабильном напряжении под нагрузкой можно продолжать установку в корпус. Тестирование на столе позволяет избежать повреждений компонентов при неисправном блоке.

После успешной проверки убедитесь, что все кабели не перегибаются и имеют свободный доступ к разъемам материнской платы, процессора и видеокарты. Только после этого можно переходить к окончательной сборке системы.

Вопрос-ответ:

Какие виды разъемов блока питания подключаются к материнской плате?

Основные разъемы, которые необходимо подключить, это 24-контактный основной разъем питания ATX и дополнительный 4- или 8-контактный разъем для процессора. Первый обеспечивает питание всей платы, а второй — только процессора. Иногда встречаются платы с двумя дополнительными разъемами питания для процессора или видеокарты, но для базовой сборки достаточно этих двух.

Как правильно определить ориентацию разъема при подключении к материнской плате?

Разъемы имеют форму, которая исключает неправильное подключение. Обычно на разъеме есть защелка, которая должна совпадать с защелкой на разъеме платы. Кроме того, контакты выполнены таким образом, что физически не вставляются неправильно. Стоит осторожно подвести разъем, не применяя силу, чтобы избежать повреждений.

Можно ли подключить блок питания при включенном компьютере?

Ни в коем случае нельзя подключать разъемы к материнской плате при подаче питания. Это может вызвать короткое замыкание и повредить компоненты. Перед подключением блока питания следует полностью отключить его от сети и убедиться, что кнопка питания на корпусе компьютера выключена.

Что делать, если разъем блока питания не доходит до гнезда на материнской плате?

Если разъем не доходит, нужно проверить, правильно ли он ориентирован, нет ли препятствий в виде кабелей или деталей корпуса. Иногда разъем слегка деформирован, и его следует аккуратно выровнять. Никогда не стоит применять силу, так как это может повредить как разъем, так и плату. В редких случаях помогает замена кабеля на исправный.

Зачем нужен отдельный разъем питания для процессора?

Отдельный разъем предназначен для подачи стабильного напряжения непосредственно на процессор. Основной 24-контактный разъем питает всю плату, но процессор требует отдельной линии для надежной работы, особенно при высоких нагрузках. Без этого разъема компьютер может не включиться или работать нестабильно.

Как правильно подключить 24-контактный разъём блока питания к материнской плате?

Для подключения 24-контактного разъёма сначала убедитесь, что компьютер отключён от сети. Разъём имеет ключевые выступы, которые совпадают с гнездом на материнской плате, поэтому соединить его можно только в одном положении. Аккуратно вставьте разъём, слегка надавливая до щелчка, чтобы он зафиксировался. Не применяйте чрезмерную силу, чтобы не повредить контакты или плату.
