Как найти разрыв в проводе наушников

Разрыв провода – самая частая причина пропадания звука в одном наушнике, хрипов или полного отказа гарнитуры. В большинстве случаев повреждение находится не внутри динамика, а в кабеле, который ежедневно подвергается изгибам, натяжению и скручиванию. Наиболее уязвимые зоны – участок у штекера, вход кабеля в корпус наушника и место разветвления на левый и правый канал.

Для точного определения места обрыва не требуется специализированное оборудование или опыт ремонта электроники. Достаточно базовых инструментов и понимания, как именно реагирует провод на механическое воздействие. Например, кратковременное появление звука при сгибании кабеля указывает на повреждение жилы под изоляцией, а полная тишина – на разрыв без контакта.

Поиск неисправности следует начинать с простых методов: проверки на другом устройстве, визуального осмотра изоляции и тестирования на изгиб во время воспроизведения звука. Если проблема не выявляется, используется мультиметр в режиме прозвонки – он позволяет точно определить, где цепь разомкнута. Последовательный подход сокращает время диагностики и снижает риск лишнего разбора наушников.

Правильно найденное место обрыва – ключ к осмысленному ремонту. В одних случаях достаточно заменить штекер, в других – восстановить участок кабеля, а иногда разумнее отказаться от ремонта. Понимание причин поломки и способов диагностики позволяет принять обоснованное решение и избежать повторного повреждения.

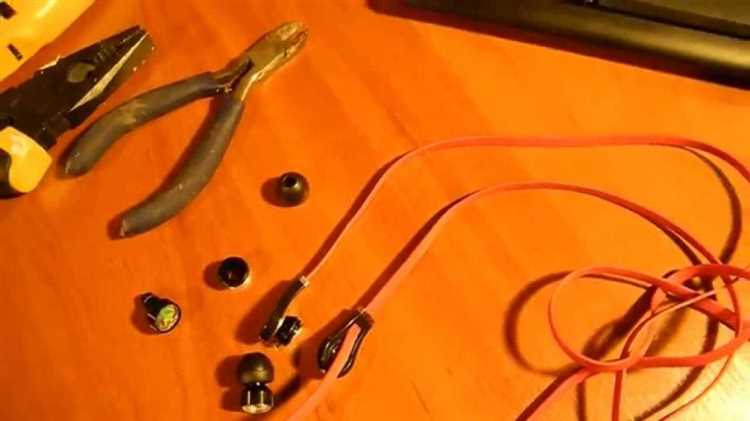

Типичные места повреждения кабеля и признаки обрыва

Повреждения кабеля в наушниках почти всегда локализуются в зонах с максимальной механической нагрузкой. Именно там жила из меди истончается, ломается или теряет контакт из-за постоянных изгибов и рывков. Определение таких участков позволяет сократить диагностику до нескольких минут.

• Участок у штекера – самая частая точка обрыва. Кабель здесь перегибается при вынимании из разъёма и ношении устройства в кармане. Признак: звук появляется или пропадает при покачивании штекера, один канал работает нестабильно.
• Вход кабеля в корпус наушника – место, где провод фиксируется без достаточной разгрузки натяжения. Признак: звук пропадает при повороте чашки или при лёгком нажатии на кабель у основания.
• Зона разветвления Y-кабеля – участок, где общий провод делится на левый и правый канал. Признак: один наушник полностью молчит, второй работает без искажений.
• Пульт управления и микрофон – внутри находятся пайки и тонкие проводники. Признак: прерывание звука при нажатии кнопок, искажения при разговоре.

Внешние признаки повреждения не всегда заметны. Изоляция может оставаться целой, а разрыв находиться внутри. В таких случаях ориентируются на поведение звука при изгибе кабеля.

1. Кратковременное восстановление звука указывает на надлом жилы с частичным контактом.
2. Полное отсутствие реакции при любых движениях говорит о разрыве без соприкосновения проводников.
3. Появление треска или хрипов свидетельствует о нестабильном контакте или окислении в месте повреждения.

Если кабель имеет тканевую оплётку или утолщения, обрыв часто скрыт под ними. В таких случаях полезно прощупать провод пальцами: место повреждения ощущается как мягкий или, наоборот, чрезмерно жёсткий участок.

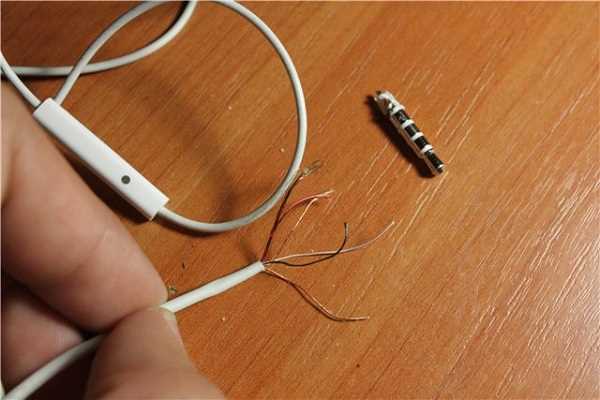

Проверка наушников методом изгиба провода во время воспроизведения звука

Метод изгиба кабеля позволяет выявить обрыв без разборки корпуса и измерительных приборов. Он основан на том, что повреждённая жила временно восстанавливает контакт при изменении положения провода. Для проверки требуется источник звука с непрерывным сигналом: музыка без пауз, тестовый тон или шум.

Громкость устанавливают выше средней, чтобы отчётливо фиксировать изменения. Наушники надевают или располагают динамики рядом с ушами, после чего последовательно сгибают кабель в зонах повышенного риска. Движения выполняют медленно, без резких рывков, чтобы не усугубить повреждение.

Проверку начинают от штекера и продвигаются к наушникам, фиксируя реакцию звука на каждое действие. Особое внимание уделяют коротким участкам длиной 2–3 см, так как обрыв чаще всего локализован точечно.

Если реакция звука повторяется при каждом изгибе в одном и том же месте, участок считается найденным. Для точности его помечают маркером или изолентой. Отсутствие реакции на изгиб по всей длине кабеля указывает на повреждение внутри штекера, пульта управления или динамика.

Метод не требует инструментов, но не выявляет точную длину повреждённого участка. Его используют как первичную диагностику перед прозвонкой или разборкой.

Использование мультиметра для прозвонки кабеля наушников

Прозвонка мультиметром позволяет точно определить место разрыва даже при целой внешней изоляции. Для работы потребуется цифровой или стрелочный прибор с режимом проверки целостности цепи или измерения сопротивления до 200 Ом. Наушники полностью отключают от устройств, штекер должен быть доступен для контакта щупов.

Мультиметр переводят в режим прозвонки или минимального диапазона сопротивления. Исправный провод между двумя точками даёт звуковой сигнал или показывает значение, близкое к нулю. Отсутствие показаний указывает на разомкнутую цепь. Перед измерениями щупы кратковременно замыкают между собой для проверки работоспособности прибора.

Если корпус наушников не разбирается, кабель аккуратно надрезают в подозрительном месте, зачищая изоляцию на 3–5 мм. После этого повторяют измерение. Появление сигнала до надреза и его отсутствие после точно указывает на участок повреждения между этими точками.

Для поиска нестабильного надлома во время измерения кабель медленно сгибают с шагом 1–2 см. Если показания скачут или сигнал появляется кратковременно, повреждение находится в этом месте. Фиксированная реакция мультиметра при каждом изгибе подтверждает локальный обрыв жилы.

При наличии пульта управления или микрофона прозвонку выполняют по обе стороны его корпуса. Часто разрыв располагается внутри из-за тонких проводов и механической нагрузки. Если сопротивление отсутствует на входе и выходе пульта, ремонт кабеля теряет смысл без его вскрытия.

Точная прозвонка позволяет определить минимальный участок для восстановления, избежать лишней замены кабеля и сократить объём разборки.

Определение обрыва в районе штекера без его разборки

Обрыв у штекера диагностируется без вскрытия корпуса за счёт анализа реакции звука и поведения кабеля при механическом воздействии. Этот участок испытывает максимальные нагрузки из-за постоянных перегибов, поэтому проверка начинается именно здесь.

Наушники подключают к источнику с непрерывным звуком и фиксируют штекер в разъёме. Кабель у основания аккуратно сгибают под разными углами на расстоянии 5–10 мм от корпуса. Появление, исчезновение или резкое изменение громкости одного канала при каждом повторе указывает на повреждение жилы в этой зоне.

Дополнительно выполняют проверку вращением штекера вокруг оси без изменения глубины вставки. Если звук пропадает при определённом положении и восстанавливается при возврате, это свидетельствует о надломе проводника рядом с точкой пайки внутри корпуса.

Для уточнения признаков штекер слегка вытягивают из разъёма на 1–2 мм, сохраняя контакт. Изменение баланса каналов или появление треска при таком положении говорит о нестабильном соединении жилы с контактной группой.

Визуальный осмотр также даёт косвенные данные. Наличие заломов, потёртостей, утончения изоляции или следов растяжения у основания штекера повышает вероятность внутреннего обрыва, даже если звук пропадает не постоянно.

Если все остальные участки кабеля не реагируют на изгиб, а проблема воспроизводится только возле штекера, дальнейшая диагностика без его разборки теряет смысл. В таком случае повреждение считается подтверждённым и принимается решение о замене или перепайке штекера.

Поиск повреждения провода под изоляцией на ощупь

Метод тактильной проверки позволяет обнаружить внутренний разрыв без инструментов, когда изоляция визуально цела. Повреждённая жила меняет структуру кабеля, и эти изменения ощущаются пальцами при внимательном осмотре.

Кабель полностью расправляют и медленно проводят пальцами от штекера к наушникам, слегка сжимая его между большим и указательным пальцем. Давление должно быть равномерным, чтобы не создать ложных ощущений. Особое внимание уделяют первым 10–15 см от штекера и зоне разветвления.

Признаком обрыва считается участок, где кабель становится мягче окружающих зон или, наоборот, ощущается жёстким и плохо сгибается. В первом случае медные жилы переломаны и не держат форму, во втором – они надломлены и упираются в изоляцию.

Наличие локального утончения или утолщения также указывает на повреждение. Утолщение возникает из-за смещения жил внутри оболочки, а утончение – при их частичном разрушении. Такие места часто совпадают с точками, где звук ранее пропадал при изгибе.

Если кабель имеет тканевую или силиконовую оплётку, проверку проводят медленно, делая паузы через каждые 2–3 см. Материал маскирует дефекты, поэтому изменения формы ощущаются слабее и требуют более тщательного сжатия.

Найденный участок помечают, после чего выполняют контрольную проверку изгибом во время воспроизведения звука. Совпадение тактильных признаков с реакцией аудиосигнала подтверждает точку внутреннего повреждения.

Проверка целостности проводов внутри пульта и разветвителя

Диагностику начинают с воспроизведения непрерывного звука. Пульт или разветвитель удерживают в руке и слегка сжимают корпус, после чего поочерёдно сгибают входящий и выходящие кабели у основания. Пропадание звука, треск или изменение баланса каналов указывает на проблему внутри корпуса.

Дополнительную проверку выполняют покачиванием пульта вдоль продольной оси. Если звук реагирует на изменение положения, это свидетельствует о надломе жилы рядом с местом пайки или о частичном отрыве контакта.

При наличии мультиметра прозвонку проводят по обе стороны корпуса без его вскрытия. Щупы прикладывают к соответствующим участкам кабеля до и после пульта или разветвителя. Отсутствие сигнала на одном из каналов подтверждает внутренний обрыв.

Если корпус разборный, его аккуратно вскрывают и осматривают пайки. Часто обнаруживаются оголённые, потемневшие или частично оторванные жилы. Даже незначительное смещение провода от контактной площадки может вызывать периодическое пропадание звука.

Когда повреждение локализовано внутри пульта или разветвителя, ремонт возможен только при перепайке. Если корпус неразборный и реакция на сжатие повторяется, участок считается неремонтопригодным без замены всего узла.

Оценка целесообразности ремонта после обнаружения разрыва

После точного определения места обрыва важно понять, оправдан ли ремонт с точки зрения затрат времени и ресурсов. Решение зависит от расположения повреждения, конструкции наушников и состояния остальных участков кабеля.

Ремонт имеет смысл в следующих случаях:

• обрыв находится у штекера и устраняется заменой разъёма;
• повреждён короткий участок кабеля без пульта и разветвителя;
• наушники используют стандартный медный провод без тканевой оплётки;
• корпус наушников и пульта разборный, без клеевых соединений.

В этих ситуациях восстановление сводится к обрезке повреждённой зоны и перепайке, что не влияет на удобство использования и не меняет длину кабеля критично.

От ремонта чаще отказываются при следующих условиях:

1. обрыв расположен внутри неразборного пульта или разветвителя;
2. кабель имеет множественные надломы на разных участках;
3. используется тонкий эмалированный провод, сложный в пайке;
4. изоляция потеряла эластичность и трескается при изгибе.

Дополнительно оценивают последствия ремонта. Укорачивание кабеля более чем на 10–15 см снижает удобство, а установка нового штекера без гибкой разгрузки натяжения повышает риск повторного обрыва.

Если повреждение локальное и остальная часть кабеля сохраняет гибкость и однородную структуру, ремонт оправдан. При сомнительном состоянии проводки восстановление приводит к кратковременному результату и не компенсирует затраченные усилия.

Вопрос-ответ:

Почему в наушниках пропадает звук только в одном ухе, а при изгибе кабеля он появляется?

Такое поведение указывает на частичный надлом жилы одного канала. Медный провод внутри изоляции переломан не полностью, поэтому при изгибе концы жилы временно соприкасаются. Чаще всего это происходит рядом со штекером или у входа кабеля в корпус наушника. Без ремонта контакт со временем исчезает полностью.

Можно ли найти обрыв без мультиметра, если звук пропадает нерегулярно?

Да, в большинстве случаев достаточно проверки изгибом и тактильного осмотра. Непрерывное воспроизведение звука позволяет отследить реакцию на сгибание кабеля по всей длине. Дополнительно повреждённый участок часто ощущается пальцами как мягкий или жёсткий фрагмент под изоляцией.

Как понять, что проблема не в кабеле, а внутри динамика наушника?

Если кабель не реагирует на изгиб по всей длине, а прозвонка показывает целостность до корпуса наушника, вероятен обрыв внутри динамика или отрыв тонкого провода от контактной площадки. Косвенный признак — полное отсутствие звука без треска и изменений при движении кабеля.

Почему после ремонта звук снова пропадает через короткое время?

Причина обычно связана с соседним надломом, который не был обнаружен при первичной проверке. Также проблема возникает при отсутствии разгрузки натяжения после пайки: провод снова ломается в том же месте из-за жёсткого изгиба.

Есть ли смысл ремонтировать наушники с пультом управления на проводе?

Ремонт возможен, если корпус пульта разборный и повреждение находится рядом с точкой пайки. При неразборной конструкции и реакции на сжатие корпуса восстановление затруднено и часто требует замены всего узла, что не всегда оправдано.

Почему при прозвонке мультиметром кабель «звенит», но звук в наушниках всё равно пропадает?

Такое происходит при надломе жилы, когда провод сохраняет электрический контакт в неподвижном состоянии, но размыкается при малейшем изгибе. Мультиметр фиксирует цепь без нагрузки, а во время работы наушников ток и механические колебания вызывают разрыв контакта. Для подтверждения неисправности кабель нужно сгибать прямо во время измерения и отслеживать скачки показаний или пропадание сигнала.
