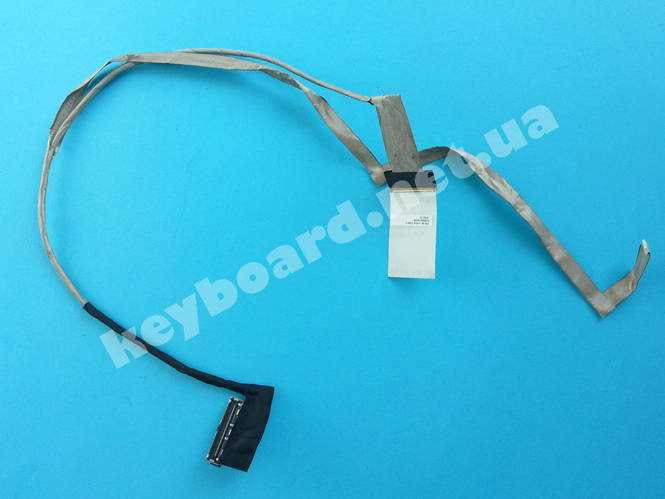

Depo Neos MF524 шлейф для матрицы: выбор и совместимость

Совместимость определяется не только моделью ноутбука, но и маркировкой матрицы. Перед покупкой шлейфа необходимо снять рамку экрана и уточнить точный код дисплея, так как одинаковая диагональ может сочетаться с разными схемами подключения. Шлейф, рассчитанный на матрицу с другим разрешением, визуально подходит по разъёму, но не совпадает по распиновке.

Дополнительно следует учитывать конфигурацию подсветки. В Depo Neos MF524 использовались матрицы с отдельным инвертором, и шлейф содержит дополнительную линию питания подсветки. Отсутствие или иная разводка этого контура делает невозможным корректный запуск экрана даже при наличии изображения.

Оптимальный способ выбора – сверка парт-номера старого шлейфа и его длины. Излишне короткий кабель создаёт натяжение в области петель, что ускоряет износ, а чрезмерно длинный мешает сборке крышки. Совпадение всех параметров гарантирует стабильную работу дисплея без искажений и самопроизвольных отключений.

Назначение шлейфа матрицы в ноутбуке Depo Neos MF524

Дополнительно шлейф обеспечивает подачу питания на узлы экрана, включая цепи подсветки, подключаемые через инвертор. В конструкции MF524 шлейф объединяет несколько контуров в одном жгуте, что снижает количество соединений, но повышает требования к точности разводки. Несоответствие по схеме приводит к отсутствию подсветки при сохранённом видеосигнале.

Физически кабель проходит через область петель крышки, где подвергается постоянному изгибу. В этой зоне чаще всего возникают переломы проводников, вызывающие периодическое пропадание изображения при изменении угла открытия экрана. Для данной модели критична длина и эластичность шлейфа, так как чрезмерное натяжение ускоряет механический износ.

Корректно подобранный и исправный шлейф обеспечивает стабильную работу матрицы, равномерную подсветку и отсутствие артефактов. При диагностике неисправностей дисплея Depo Neos MF524 проверка состояния шлейфа должна выполняться до замены матрицы или видеочипа.

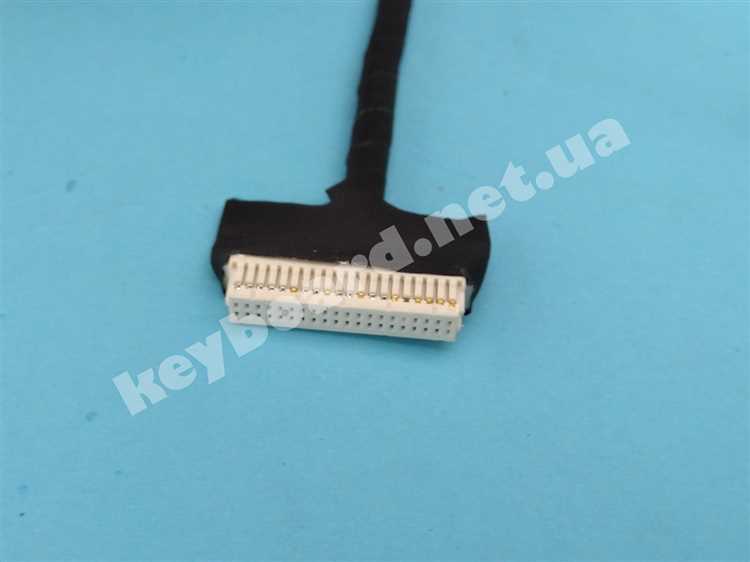

Маркировки и парт-номера шлейфов, подходящих для MF524

Шлейфы матрицы для ноутбука Depo Neos MF524 идентифицируются по заводской маркировке, нанесённой на изоляцию кабеля или на бирку в области разъёма. Основным ориентиром при подборе служит именно парт-номер, так как визуальное сходство шлейфов не отражает различий в распиновке и схеме подключения.

Наиболее распространённые обозначения включают буквенно-цифровой код производителя и внутренний номер ревизии. При поиске совместимого варианта следует сверять полный код без сокращений, так как различие даже в одном символе указывает на иную конфигурацию линий или длину кабеля.

• маркировка формата DC02C00XXXX, указывающая на тип интерфейса и серию ноутбука;
• дополнительные суффиксы ревизии, отражающие изменения разводки под конкретную матрицу;
• внутренние номера Depo, встречающиеся на оригинальных шлейфах без указания стороннего бренда;
• обозначения OEM-производителей, применявшихся при сборке разных партий MF524.

Перед покупкой рекомендуется сравнить маркировку старого шлейфа с предложением продавца и запросить фото именно той части кабеля, где указан парт-номер. Это позволяет исключить замену на близкий, но несовместимый вариант, предназначенный для ноутбуков с аналогичной диагональю, но иной схемой подключения экрана.

Если оригинальная маркировка утрачена, ориентиром служит код матрицы и тип разъёма на плате. В этом случае подбор шлейфа выполняется по связке «ноутбук – матрица», а не только по модели MF524, что снижает риск ошибки при заказе комплектующих.

Типы разъёмов матрицы и шлейфа в модели Depo Neos MF524

В ноутбуке Depo Neos MF524 применяются разъёмы стандарта LVDS, используемые для подключения матриц с ламповой подсветкой. Основное различие между вариантами заключается в количестве контактов и схеме подключения, что напрямую влияет на совместимость шлейфа с конкретным дисплеем.

На стороне матрицы чаще всего используется компактный разъём с фиксатором, рассчитанный на строго определённое число пинов. Даже при совпадении форм-фактора физическая установка шлейфа с другим типом распиновки приводит к отсутствию изображения или некорректной работе подсветки.

На стороне материнской платы Depo Neos MF524 используется ответный LVDS-разъём, рассчитанный на конкретную конфигурацию экрана. При замене шлейфа необходимо проверять совпадение типа разъёма с обеих сторон, а также ориентацию ключа, так как неправильное подключение может привести к повреждению матрицы или платы.

Рекомендовано подбирать шлейф строго под установленную матрицу и ревизию ноутбука, сверяя количество контактов и назначение линий, а не ориентироваться только на совместимость по модели MF524.

Совместимость шлейфа с диагоналями и разрешениями экранов

В ноутбуке Depo Neos MF524 использовались матрицы с одинаковой диагональю, но разными параметрами разрешения, что напрямую влияет на выбор шлейфа. Несмотря на идентичный размер экрана, схема передачи сигнала различается в зависимости от количества задействованных линий LVDS.

Для дисплеев с базовым разрешением применяется одноканальный LVDS-шлейф, тогда как матрицы с увеличенным числом пикселей требуют двухканального подключения. Подключение шлейфа, рассчитанного на меньшее разрешение, приводит к отсутствию изображения или его некорректной геометрии.

• матрицы с разрешением 1024×768 используют стандартную одноканальную схему;
• экраны с разрешением 1280×800 требуют шлейфа с расширенной разводкой линий;
• несовпадение каналов LVDS вызывает искажения, мерцание или полное отсутствие картинки.

Диагональ экрана влияет на длину и трассировку шлейфа. Кабель, предназначенный для другой конфигурации крышки, может не укладываться в штатные направляющие или создавать избыточное натяжение в зоне петель, что ускоряет износ проводников.

Перед заменой дисплея или шлейфа рекомендуется определить точную модель матрицы и её нативное разрешение. Подбор кабеля только по диагонали без учёта разрешения увеличивает риск несовместимости даже при совпадении разъёма.

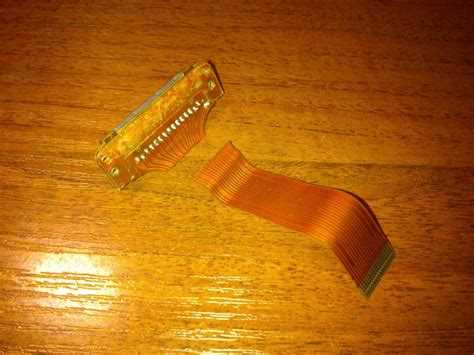

Отличия оригинального шлейфа от аналогов для MF524

Оригинальный шлейф для ноутбука Depo Neos MF524 разрабатывался под конкретные ревизии материнской платы и матриц, что отражается в точной распиновке и длине кабеля. Заводской вариант имеет корректную геометрию изгиба в зоне петель и соответствует штатным точкам фиксации внутри крышки экрана.

Аналоговые шлейфы часто выпускаются с универсальной разводкой, рассчитанной на несколько моделей ноутбуков. Визуально такие кабели совпадают по разъёму, но отличаются назначением отдельных линий LVDS или подсветки. Это может проявляться в виде нестабильного изображения, пропадания подсветки или чувствительности экрана к положению крышки.

Ещё одно различие заключается в качестве изоляции и толщине проводников. Оригинальный шлейф использует более эластичную оболочку, устойчивую к многократным изгибам. У бюджетных аналогов изоляция быстрее теряет гибкость, что увеличивает риск внутреннего обрыва в области петель.

При выборе между оригиналом и аналогом рекомендуется проверять совпадение парт-номера и заявленную совместимость именно с MF524, а не с серией в целом. Если ноутбук используется ежедневно и крышка часто открывается, установка оригинального шлейфа снижает вероятность повторного ремонта дисплея.

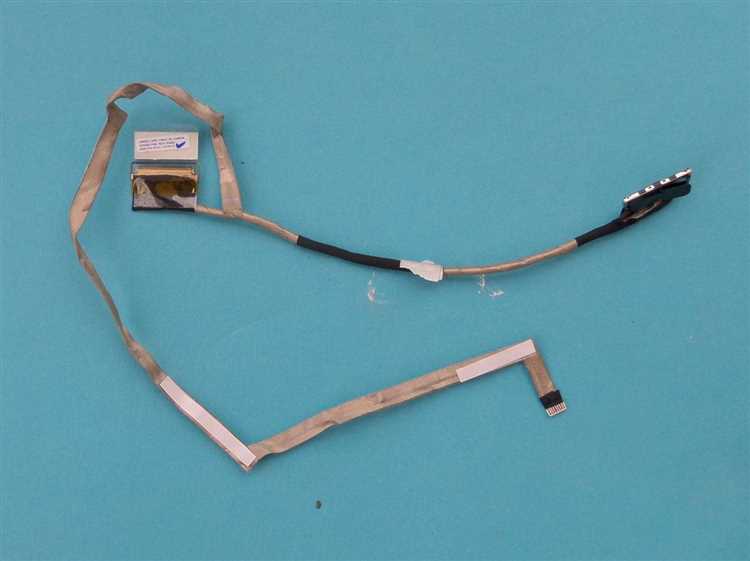

Проверка шлейфа перед покупкой по ноутбуку и матрице

Перед покупкой шлейфа для Depo Neos MF524 необходимо сопоставить параметры ноутбука и установленной матрицы. Первым шагом служит определение точной модели дисплея по заводской наклейке на обратной стороне панели. Этот код позволяет установить тип интерфейса LVDS, количество каналов и требования к разводке линий.

Следующий этап – осмотр старого шлейфа. Важно зафиксировать его маркировку, длину и расположение ответвлений к инвертору подсветки. Даже при совпадении разъёма различия в трассировке кабеля могут сделать новый шлейф непригодным для установки в штатные направляющие крышки.

Отдельно проверяется тип разъёма на материнской плате. Для MF524 используется конкретная конфигурация LVDS-подключения, и шлейф от схожей модели Depo может не совпадать по назначению контактов. При заказе дистанционно рекомендуется запрашивать детальные фотографии разъёмов с обеих сторон кабеля.

Дополнительным критерием является заявленная поддержка разрешения матрицы. Шлейф должен быть рассчитан на нативное разрешение экрана, иначе возможны искажения изображения или отсутствие сигнала. Сверка всех параметров до покупки позволяет избежать повторного разбора ноутбука и ненужных затрат.

Типовые неисправности шлейфа и их признаки

• периодическое пропадание изображения при изменении угла открытия крышки;
• появление вертикальных или горизонтальных полос, исчезающих при нажатии на рамку экрана;
• мерцание подсветки или её отключение при сохранённой картинке;
• полное отсутствие изображения при рабочем внешнем мониторе.

Частой причиной становится внутренний обрыв отдельных жил, при котором контакт сохраняется только в определённом положении кабеля. Визуально шлейф может выглядеть целым, поэтому внешнего осмотра недостаточно для точной диагностики.

Ещё одна распространённая проблема – повреждение изоляции и окисление контактов разъёма. Это приводит к нестабильной передаче сигнала LVDS и случайным искажениям изображения. При выявлении подобных признаков шлейф подлежит замене, так как восстановление не гарантирует стабильной работы дисплея в дальнейшем.

Риски установки неподходящего шлейфа и способы их избежать

Установка неподходящего шлейфа в ноутбук Depo Neos MF524 может привести не только к отсутствию изображения, но и к повреждению матрицы или элементов материнской платы. Несовпадение распиновки LVDS вызывает подачу питания на сигнальные линии, что особенно опасно для контроллера дисплея.

Распространённый риск связан с использованием шлейфа, рассчитанного на другое разрешение. В этом случае часть линий передачи данных не задействуется или подключается некорректно, что проявляется в виде искажений, мерцания или невозможности запуска экрана. Отдельную угрозу представляет неправильное подключение цепей подсветки, способное вывести из строя инвертор.

Механические проблемы также имеют значение. Кабель с иной длиной или трассировкой не укладывается в штатные направляющие крышки, создаёт натяжение в области петель и ускоряет износ проводников. Это приводит к повторному отказу дисплея даже при корректной электрической совместимости.

Избежать подобных последствий позволяет сверка модели матрицы, парт-номера старого шлейфа и типа разъёмов с обеих сторон. При отсутствии точных данных рекомендуется использовать оригинальный шлейф или проверенный аналог с подтверждённой совместимостью именно для MF524, а не для схожих моделей ноутбуков.
