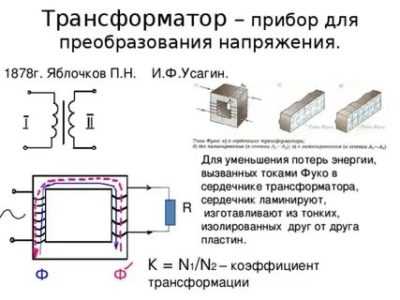

Почему сердечник трансформатора выполняют из электротехнической стали

Сердечник трансформатора работает в условиях переменного магнитного поля с частотой 50–60 Гц, где ключевыми становятся удельные магнитные потери и магнитная проницаемость материала. Электротехническая сталь с содержанием кремния 2–4% снижает потери на гистерезис до 0,9–1,3 Вт/кг при индукции 1,5 Тл, что в разы меньше, чем у конструкционных сталей. Это напрямую уменьшает нагрев и позволяет рассчитывать трансформатор на более высокую плотность магнитного потока без риска перегрева.

Добавка кремния увеличивает электрическое сопротивление стали, подавляя вихревые токи. В сочетании с ламинированием листами толщиной 0,23–0,35 мм и межлистовой изоляцией это сокращает потери на вихревые токи до 60–70% от уровня нелегированных сталей. Практическая рекомендация: для силовых трансформаторов мощностью выше 100 кВА выбирать холоднокатаную ориентированную электросталь (GOES), а для маломощных и импульсных – неориентированную (NGO), где важна изотропность магнитных свойств.

Ориентация зёрен в GOES формирует минимальные потери вдоль направления прокатки, что позволяет достигать магнитной проницаемости свыше 30 000 при низких напряжённостях поля. Это уменьшает ток холостого хода на 10–15% и снижает акустический шум, связанный с магнитострикцией. Для сетевых трансформаторов рекомендуется укладка пакетов с чередованием листов и соблюдением направления прокатки, иначе выигрыш по потерям будет частично утрачен.

Электросталь сохраняет стабильные магнитные характеристики при длительной эксплуатации: деградация свойств при рабочих температурах до 120 °C минимальна. Это позволяет закладывать ресурс трансформатора 25–30 лет без пересчёта тепловых режимов. Выбор электростали с заводским покрытием класса C-5 или C-6 дополнительно повышает стойкость изоляции между листами и снижает риск роста потерь со временем.

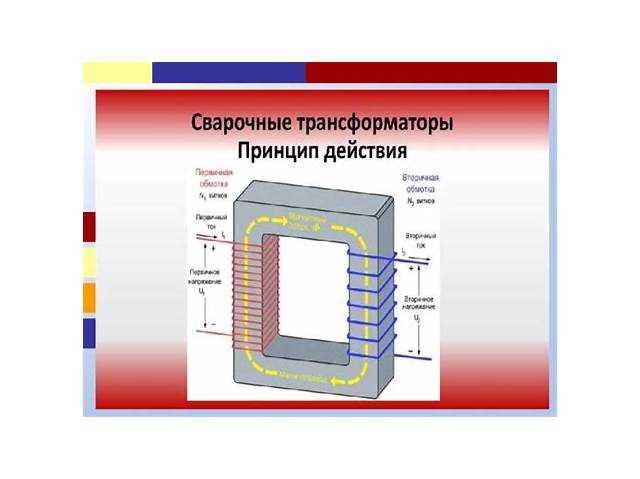

Как электросталь снижает потери на вихревые токи в сердечнике

Вихревые токи возникают в массивном магнитопроводе при переменном магнитном потоке и приводят к локальному нагреву. Электросталь подавляет этот эффект за счёт повышенного удельного электрического сопротивления. Легирование кремнием в диапазоне 2,0–4,5% увеличивает сопротивление стали примерно с 10–12 до 40–50 мкОм·см, что прямо снижает плотность индуцируемых токов при той же индукции.

Ключевым фактором является ламинирование. Сердечник набирают из тонких листов, электрически изолированных друг от друга. Уменьшение толщины листа с 0,5 до 0,3 мм сокращает потери на вихревые токи почти в 3 раза, поскольку они пропорциональны квадрату толщины. Для сетевой частоты 50 Гц практичны листы 0,27–0,35 мм, для 400 Гц – 0,1–0,2 мм.

Изоляционные покрытия на листах (фосфатные, оксидные или органические) увеличивают межлистовое сопротивление до десятков кОм·см². Это блокирует замыкание токов между слоями и предотвращает формирование крупных вихревых контуров. При проектировании важно выбирать покрытия с термостойкостью не ниже класса нагрева трансформатора, чтобы изоляция не деградировала.

Зерноориентированная электросталь дополнительно снижает потери за счёт концентрации магнитного потока вдоль направления прокатки, что уменьшает поперечные компоненты поля, наиболее эффективно возбуждающие вихревые токи. На индукциях 1,5–1,7 Тл это даёт снижение суммарных потерь на 10–20% по сравнению с неориентированной сталью при равной толщине листа.

Практическая рекомендация: при выборе электростали учитывать частоту, рабочую индукцию и допустимый нагрев. Для минимизации вихревых потерь следует сочетать повышенное содержание кремния, минимально возможную толщину листа и качественное межлистовое покрытие, не увеличивая при этом механическую хрупкость и технологические потери при сборке.

Роль кремния в составе электростали для уменьшения потерь на гистерезис

Добавление кремния изменяет магнитную структуру железа на кристаллическом уровне. Он снижает магнитокристаллическую анизотропию и уменьшает площадь петли гистерезиса, что напрямую ведёт к сокращению энергии, рассеиваемой за цикл перемагничивания. При увеличении содержания кремния с 0,5% до 3,0% удельные потери на гистерезис могут уменьшаться в 1,5–2 раза при той же магнитной индукции.

Кремний также увеличивает удельное электрическое сопротивление стали: с ~0,10 мкОм·м у технического железа до 0,45–0,50 мкОм·м при 3,0–3,2% Si. Это не только снижает вихревые токи, но и стабилизирует процесс перемагничивания, делая вклад гистерезисных потерь более предсказуемым при росте частоты.

Дополнительный эффект связан с уменьшением магнитострикции. Кремнистая электросталь с содержанием 2,5–3,5% Si демонстрирует снижение магнитострикционных деформаций на 30–50% по сравнению с низкокремнистой сталью, что уменьшает внутренние механические напряжения и дополнительно сужает петлю гистерезиса.

• Для силовых трансформаторов промышленной частоты (50 Гц) рационально использовать сталь с 2,7–3,2% кремния, обеспечивающую минимальные гистерезисные потери при индукции 1,5–1,7 Тл.
• При работе на повышенных частотах целесообразно повышать содержание Si до 3,5–4,0%, жертвуя пластичностью ради снижения суммарных потерь.
• Превышение 4,5% кремния не рекомендуется из-за резкого роста хрупкости и сложности прокатки без значимого выигрыша по гистерезису.

Таким образом, кремний в составе электростали целенаправленно управляет формой петли гистерезиса, позволяя проектировщику трансформатора минимизировать потери энергии за счёт точного подбора химического состава под заданные магнитные условия.

Почему зерноориентированная электросталь выбирается для силовых трансформаторов

Зерноориентированная электросталь (GOES) оптимизирована под направление прокатки, в котором кристаллографическая ось (110)<001> совпадает с вектором магнитного потока. Это обеспечивает максимальную магнитную проницаемость и минимальные потери при рабочих индукциях 1,6–1,9 Тл, типичных для силовых трансформаторов.

Ключевое преимущество – сниженные удельные потери на гистерезис и вихревые токи. Для современных марок GOES при толщине ленты 0,23–0,30 мм удельные потери при 1,7 Тл и 50 Гц составляют 0,85–1,05 Вт/кг, что на 25–40% ниже, чем у неориентированной электростали сопоставимой толщины. Это напрямую уменьшает холостые потери и тепловыделение сердечника.

Высокая магнитная проницаемость вдоль направления прокатки (μ_r до 30 000–40 000 в рабочей точке) позволяет снизить магнитодвижущую силу и ток намагничивания. Практический эффект – уменьшение пусковых токов, повышение КПД и стабильность параметров при длительной эксплуатации.

Зерноориентированная структура также снижает магнитострикцию. При правильной ориентации листов и термообработке уровень вибраций и акустического шума сердечника уменьшается на 3–6 дБ по сравнению с альтернативными сталями, что критично для подстанций и городских установок.

Для реализации преимуществ GOES требуются технологические меры: резка строго вдоль направления прокатки, снятие заусенцев, последующий отжиг снятия напряжений (800–850 °C) и применение изоляционных покрытий с высоким сопротивлением. Нарушение ориентации даже на 10–15° приводит к росту потерь на 8–12%.

Рекомендация для силовых трансформаторов мощностью от десятков кВА до сотен МВА: выбирать GOES с минимальными потерями при целевой индукции, обеспечивать совпадение магнитного потока с направлением прокатки и выполнять обязательный отжиг после механической обработки. Это дает измеримый выигрыш по КПД, шуму и ресурсу оборудования.

Влияние толщины ламелей и изоляционного покрытия на нагрев сердечника

Толщина ламелей напрямую определяет уровень вихревых токов в сердечнике трансформатора. При увеличении толщины листа с 0,35 мм до 0,5 мм плотность вихревых токов возрастает на 30–40 %, что приводит к пропорциональному росту тепловых потерь. В силовых трансформаторах частотой 50 Гц оптимальной считается толщина ламелей 0,27–0,35 мм, позволяющая снизить удельные потери до 0,9–1,3 Вт/кг при номинальной индукции 1,5 Тл.

Использование тонких ламелей менее 0,23 мм оправдано только при повышенных требованиях к КПД или работе на частотах выше 100 Гц, так как механическая прочность пакета снижается, а стоимость обработки возрастает. При неправильном подборе толщины увеличивается локальный перегрев в зонах максимального магнитного потока, что ускоряет старение изоляции обмоток.

Изоляционное покрытие между ламелями выполняет функцию разрыва электрических цепей вихревых токов. Лаки на основе фосфатов или оксидных пленок обеспечивают поверхностное сопротивление не ниже 10³–10⁴ Ом·см². Снижение этого показателя вдвое приводит к росту потерь в стали на 15–20 % даже при сохранении геометрии сердечника.

Толщина изоляционного слоя должна находиться в диапазоне 2–5 мкм. Более тонкое покрытие не гарантирует стабильного электрического разрыва при вибрациях, а превышение 8–10 мкм ухудшает коэффициент заполнения пакета и увеличивает магнитное сопротивление, вызывая рост магнитного тока и дополнительный нагрев.

Совместная оптимизация толщины ламелей и параметров изоляционного покрытия позволяет снизить рабочую температуру сердечника на 10–18 °C при неизменной нагрузке. Это напрямую увеличивает срок службы трансформатора и стабилизирует его электрические характеристики в длительном режиме эксплуатации.

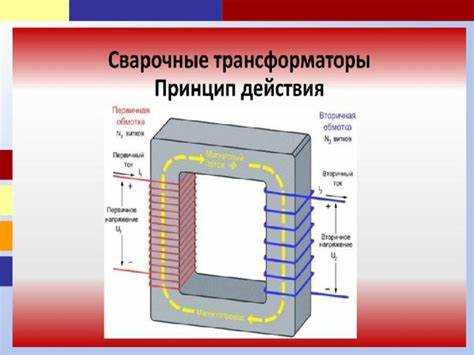

Как магнитная индукция насыщения электростали ограничивает рабочий режим

Магнитная индукция насыщения электростали определяет верхний предел магнитного потока, который может быть передан через сердечник без резкого роста потерь. Для типичных марок трансформаторной электростали значение индукции насыщения составляет 1,9–2,1 Тл при температуре 20 °C. При приближении к этому диапазону магнитная проницаемость резко падает, что напрямую ограничивает допустимое напряжение и частоту работы трансформатора.

В рабочем режиме трансформатор проектируют так, чтобы максимальная индукция в сердечнике не превышала 1,5–1,7 Тл. Этот запас необходим для компенсации повышения температуры, старения материала и возможных перегрузок по напряжению. Превышение расчетной индукции на 10–15 % приводит к непропорциональному росту намагничивающего тока, который может увеличиваться в 2–3 раза без эквивалентного роста полезной мощности.

Насыщение сердечника напрямую влияет на форму тока холостого хода. При работе вблизи насыщения ток становится резко несинусоидальным, возрастает содержание высших гармоник, что увеличивает нагрев обмоток и дополнительные потери в меди. Это ограничивает допустимую длительную нагрузку трансформатора даже при номинальном токе вторичной цепи.

Частота питания жестко связана с индукцией насыщения через закон электромагнитной индукции. При снижении частоты при том же напряжении магнитная индукция возрастает обратно пропорционально частоте. Поэтому трансформаторы, рассчитанные на 50 Гц, не допускается эксплуатировать на 25 Гц без снижения напряжения минимум вдвое, иначе сердечник войдет в глубокое насыщение.

Выбор марки электростали с более высокой индукцией насыщения позволяет уменьшить сечение сердечника, но не расширяет рабочий режим без ограничений. Даже у холоднокатаных анизотропных сталей с улучшенной текстурой превышение 1,8 Тл резко увеличивает удельные потери и уровень шума. Практическая рекомендация – рассчитывать магнитопровод на индукцию, при которой удельные потери не превышают 1,2–1,5 Вт/кг для силовых трансформаторов промышленной частоты.

Таким образом, магнитная индукция насыщения электростали задает жесткий предел по напряжению, частоте и допустимым перегрузкам. Игнорирование этого ограничения приводит не к росту мощности, а к ухудшению КПД, ускоренному старению изоляции и снижению ресурса трансформатора.

Влияние электростали на шум и вибрации из-за магнитострикции

Электросталь снижает уровень шумов трансформатора за счёт минимизации магнитострикционных деформаций. Магнитострикция возникает при намагничивании сердечника, вызывая микровибрации стали с амплитудой порядка 10⁻⁶–10⁻⁵ м для качественных марок электростали. Использование кремнистой электростали с содержанием Si 3–4% уменьшает коэффициент магнитострикции в 2–3 раза по сравнению с обычной низкоуглеродистой сталью.

Листы сердечника толщиной 0,23–0,35 мм уменьшают вихревые токи, что снижает локальное нагревание и сопровождающие его шумовые эффекты. Оптимальная ориентация кристаллитов (направление магнитной легкости вдоль полосы листа) снижает амплитуду вибраций на 15–20%. При использовании электростали с высокой магнитной проницаемостью (μ ≈ 4000–5000) магнитные потоки распределяются равномерно, что дополнительно уменьшает локальные деформации и шум.

Для минимизации вибраций важно применять прокладку листов с изоляцией из лака толщиной 5–10 мкм, предотвращающую механическое трение. Рекомендовано склеивание пакета под давлением 0,2–0,3 МПа для уменьшения колебаний листов, при этом сохранение зазоров более 0,1 мм приводит к росту низкочастотного гула на 3–5 дБ.

Эффективная комбинация электростали с контролем толщины листов, ориентации кристаллитов и качественной изоляцией снижает магнитострикционные шумы трансформатора на 40–50%, обеспечивая долговременную стабильность работы без увеличения габаритов или массы сердечника.

Вопрос-ответ:

Почему для сердечника трансформатора выбирают именно электросталь?

Электросталь обладает низким уровнем потерь энергии при переменном магнитном поле, что позволяет трансформатору работать с высокой точностью и минимальными потерями. Материал также легко поддаётся формовке в тонкие листы, что снижает образование вихревых токов и повышает общую надёжность устройства.

Какая структура электростали делает её подходящей для трансформаторов?

Электросталь представляет собой сплав железа с небольшими добавками кремния. Эта комбинация повышает магнитную проницаемость и снижает токи Фуко внутри сердечника. Листы материала часто изолируют друг от друга специальным лаком, что уменьшает нагрев и позволяет сердечнику эффективно передавать магнитный поток.

Можно ли использовать обычное железо вместо электростали для сердечника трансформатора?

Обычное железо имеет значительно более высокие потери при переменном магнитном поле из-за большей проводимости и меньшей магнитной проницаемости. Это приводит к сильному нагреву и снижению КПД трансформатора. Поэтому электросталь, специально разработанная для работы в переменном магнитном поле, является оптимальным выбором.

Почему сердечники делают из тонких листов, а не из цельного куска электростали?

Если сердечник сделать из цельного куска металла, в нём будут сильно возникать вихревые токи, которые вызывают нагрев и потери энергии. Разделение на тонкие изолированные листы уменьшает эти токи и позволяет магнитному потоку проходить более эффективно, сохраняя рабочие характеристики трансформатора.
