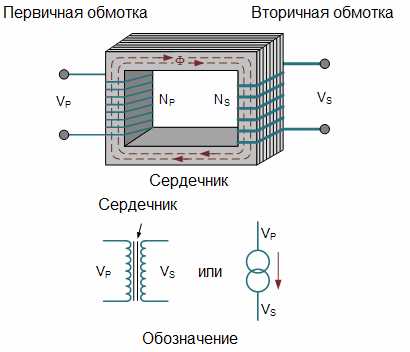

Сердечник трансформатора работает в условиях постоянно изменяющегося магнитного поля, создаваемого переменным током в обмотках. Если бы он был выполнен в виде цельного металлического блока, внутри материала возникали бы интенсивные вихревые токи, приводящие к заметному нагреву и дополнительным потерям энергии. Разделение сердечника на тонкие пластины с изолированными поверхностями разрывает замкнутые контуры для этих токов и ограничивает их величину.
На практике для силовых трансформаторов промышленной частоты 50 Гц применяют пластины толщиной 0,23–0,5 мм, изготовленные из электротехнической стали с повышенным удельным сопротивлением. Каждая пластина покрывается тонким слоем лака или оксидной плёнки, что увеличивает сопротивление между слоями и снижает тепловыделение при работе под нагрузкой. Чем выше рабочая частота, тем меньшая толщина пластин требуется для удержания нагрева в допустимых пределах.
Пластинчатая конструкция также позволяет точнее управлять магнитными свойствами сердечника. Использование холоднокатаной стали с ориентированной кристаллической структурой снижает магнитные потери и уменьшает ток холостого хода трансформатора. Для инженера это означает более предсказуемые параметры устройства и меньшие требования к системе охлаждения.
С практической точки зрения наборный сердечник упрощает производство и обслуживание. Пластины можно комбинировать в различных конфигурациях, подбирая форму и сечение под конкретную мощность и напряжение. При ремонте возможна замена отдельных элементов без полной разборки активной части, что снижает время простоя оборудования.
Как пластины уменьшают вихревые токи в сердечнике
Вихревые токи возникают в массивном проводящем материале при изменении магнитного потока и замыкаются по траекториям с наименьшим электрическим сопротивлением. В сплошном сердечнике такие токи формируют крупные контуры, по которым протекают значительные токи, вызывая локальный перегрев и рост потерь мощности. Разделение сердечника на отдельные пластины дробит эти контуры на множество малых участков, резко ограничивая величину циркулирующих токов.
Каждая пластина изготавливается из электротехнической стали с удельным сопротивлением порядка 45–50 мкОм·см и покрывается изоляционным слоем толщиной несколько микрометров. Этот слой препятствует прохождению тока между соседними листами, поэтому вихревые токи замыкаются только в пределах одной пластины. При толщине листа 0,35 мм площадь замкнутого контура уменьшается в десятки раз по сравнению с монолитным сердечником того же сечения.
Снижение размеров токовых петель напрямую влияет на тепловыделение, так как мощность потерь пропорциональна квадрату тока. Для трансформаторов на частоте 50 Гц переход от цельного сердечника к набору пластин позволяет удерживать температуру стали в допустимых пределах без увеличения габаритов и без применения принудительного охлаждения.
При проектировании важно учитывать рабочую частоту: с её ростом вихревые токи усиливаются, поэтому для аудио- и импульсных трансформаторов применяют пластины толщиной 0,1–0,2 мм или используют ленточные сердечники. Такой подход позволяет контролировать нагрев и сохранить стабильность магнитных параметров в реальных условиях эксплуатации.
Почему изоляция между пластинами снижает нагрев
Нагрев сердечника напрямую связан с протеканием вихревых токов между слоями металла. Если пластины контактируют без изоляции, они фактически образуют единый проводящий массив, в котором токи свободно замыкаются по большим петлям. Нанесённый изоляционный слой разрывает электрическую связь между листами и повышает сопротивление поперечному току на порядки.
В качестве изоляции применяют лаковые покрытия, фосфатные плёнки или оксидный слой, формируемый при термообработке. Типовое поверхностное сопротивление такого покрытия достигает 10–50 Ом·см², чего достаточно для блокирования токов, направленных перпендикулярно плоскости пластины. В результате ток замыкается только в пределах одного листа, где его величина строго ограничена геометрией.
Снижение тока приводит к уменьшению тепловыделения по закону Q = I²R, даже при неизменной магнитной нагрузке. На практике это позволяет сократить рост температуры сердечника на 15–30 °C при номинальном режиме по сравнению с неразделённым пакетом стали того же сечения.
При сборке важно следить за сохранностью изоляции: механические повреждения, заусенцы и избыточное усилие при стяжке пакета создают токопроводящие мостики между пластинами. Для силовых трансформаторов рекомендуется использовать пластины с заводским покрытием и контролировать удельное сопротивление пакета после сборки, особенно при работе под длительной нагрузкой.
Как толщина пластин влияет на частотный диапазон работы
Толщина пластин задаёт верхнюю границу частоты, при которой сердечник может работать без резкого роста нагрева. С увеличением частоты скорость изменения магнитного потока возрастает, а глубина проникновения вихревых токов уменьшается. Если толщина листа превышает эту глубину, внутри пластины формируются токи с высокой плотностью, что приводит к перегреву.
Практический выбор толщины связан с рабочим диапазоном частот:
- для сетевых трансформаторов 50 Гц применяют пластины 0,35–0,5 мм, обеспечивающие допустимый нагрев при длительной нагрузке;
- для 400 Гц (авиационная техника) используют листы 0,2–0,27 мм;
- для килогерцового диапазона переходят на пластины 0,1–0,2 мм или ленточные сердечники.
С уменьшением толщины снижается площадь замкнутых токовых контуров внутри одного листа, поэтому допустимая частота растёт. Однако слишком тонкие пластины увеличивают количество слоёв в пакете, что усложняет сборку и повышает требования к качеству изоляции.
При проектировании полезно придерживаться последовательности выбора:
- задать максимальную рабочую частоту и форму сигнала;
- оценить допустимый нагрев сердечника без усиленного охлаждения;
- подобрать минимальную толщину пластины, при которой температура стали остаётся в заданных пределах.
Такой подход позволяет согласовать габариты, тепловой режим и рабочий диапазон без переразмеривания магнитопровода.
Зачем применяют электротехническую сталь с ориентированными зёрнами
Электротехническая сталь с ориентированными зёрнами используется для снижения магнитных потерь в пластинчатом сердечнике при работе на переменном токе. В процессе холодной прокатки и последующего отжига кристаллическая решётка материала формируется так, что ось лёгкого намагничивания совпадает с направлением прокатки листа. При правильной сборке магнитопровода магнитный поток проходит преимущественно вдоль этого направления.
За счёт ориентации зёрен уменьшается удельная энергия, затрачиваемая на перемагничивание стали в каждом полупериоде. Для промышленной частоты 50 Гц удельные магнитные потери у такой стали составляют порядка 0,9–1,3 Вт/кг при индукции 1,5 Тл, тогда как у неориентированной стали аналогичного состава этот показатель выше. Это позволяет снизить ток холостого хода и тепловую нагрузку на сердечник.
При применении ориентированной стали важно соблюдать направление укладки пластин. Листы маркируются стрелкой прокатки, и при сборке П- или Ш-образных пакетов необходимо обеспечивать совпадение направления магнитного потока с этой осью. Нарушение ориентации приводит к росту потерь и ухудшению магнитных характеристик.
Такая сталь особенно оправдана в силовых трансформаторах длительного режима работы, где потери в сердечнике присутствуют независимо от нагрузки. Использование ориентированных пластин позволяет уменьшить нагрев стали и снизить требования к системе охлаждения без изменения сечения магнитопровода.
Как набор пластин упрощает сборку и ремонт трансформатора
Пластинчатый сердечник позволяет формировать магнитопровод поэтапно, без установки обмоток на готовую замкнутую деталь. Пластины типа Ш, П или Е-I набираются вокруг катушек, что упрощает монтаж и снижает риск повреждения изоляции проводов. Для силовых трансформаторов средней мощности это сокращает время сборки и снижает требования к специальной оснастке.
Набор из отдельных листов даёт возможность точно подбирать сечение магнитопровода. Добавлением или удалением нескольких пластин можно скорректировать индукцию в сердечнике и уменьшить ток холостого хода без переработки всей конструкции. Такой подход особенно полезен при доводке опытных образцов и мелкосерийном производстве.
При ремонте разборный сердечник обеспечивает доступ к активной части без демонтажа обмоток. Повреждённые или деформированные пластины заменяются выборочно, что снижает объём работ и позволяет сохранить заводскую намотку. В условиях эксплуатации это сокращает простой оборудования и затраты на восстановление.
Для сохранения магнитных свойств при повторной сборке важно соблюдать порядок укладки и чередование листов. Рекомендуется помечать направление прокатки и возвращать пластины на исходные позиции, чтобы не нарушать распределение магнитного потока и не вызывать рост потерь после ремонта.
Какие проблемы возникают при использовании сплошного сердечника
В сплошном сердечнике вихревые токи замыкаются по крупным контурам внутри всего блока металла, что приводит к значительным электрическим потерям и локальному перегреву. Для трансформатора на 50 Гц потери в цельном стальном брусе могут превышать аналогичный пакет пластин в 5–10 раз, даже при одинаковом сечении магнитопровода.
Высокий нагрев снижает магнитную проницаемость стали и может вызвать термическое расширение, деформацию сердечника и ускоренное старение изоляции обмоток. Для силовых трансформаторов это увеличивает риск короткого замыкания и сокращает срок службы оборудования.
Кроме того, сплошной сердечник тяжело поддается сборке и ремонту. Любое вмешательство требует разборки всего блока, что увеличивает время монтажа и простоя техники. Замена дефектного участка невозможна без полной разборки магнитопровода.
Использование цельного металла также ограничивает возможности подстройки магнитного потока. Изменение сечения сердечника или корректировка индукции требует переработки всей детали, тогда как пластинчатый пакет позволяет быстро адаптировать магнитопровод под конкретную нагрузку.
Вопрос-ответ:
Почему в трансформаторах не используют цельный металлический сердечник?
Цельный сердечник создаёт крупные контуры для вихревых токов, которые приводят к сильному нагреву и потерям энергии. В сплошном блоке токи могут достигать значительной величины, что повышает температуру стали и ускоряет износ изоляции обмоток. Использование наборных пластин позволяет дробить эти токи на маленькие контуры, ограничивая их силу и уменьшая тепловыделение.
Как толщина пластин влияет на работу трансформатора на разных частотах?
Толщина пластины определяет площадь контура вихревых токов внутри листа. Чем толще лист, тем выше токи при увеличении частоты. Для 50 Гц применяют пластины 0,35–0,5 мм, для 400 Гц используют 0,2–0,27 мм, а для килогерцового диапазона — 0,1–0,2 мм. Снижение толщины уменьшает нагрев и позволяет работать на более высоких частотах, но увеличивает количество слоёв и сложность сборки.
Зачем сердечник делают из стали с ориентированными зёрнами?
Ориентированные зёрна позволяют магнитному потоку проходить вдоль направления лёгкого намагничивания, снижая потери на перемагничивание. Для 50 Гц удельные потери такой стали составляют около 0,9–1,3 Вт/кг при индукции 1,5 Тл, что ниже, чем у неориентированной. Это уменьшает ток холостого хода и снижает нагрев сердечника, позволяя экономить на охлаждении.
Какие преимущества даёт сборка сердечника из отдельных пластин?
Набор пластин упрощает монтаж: листы формируют магнитопровод вокруг катушек без повреждения изоляции. При необходимости можно корректировать сечение или индукцию, добавляя или убирая пластины. В ремонте повреждённые элементы заменяются выборочно, без полной разборки трансформатора, что сокращает простой и снижает трудозатраты.
Почему пластины покрывают изоляционным слоем, и как это влияет на нагрев?
Изоляция разрывает электрическую связь между листами, препятствуя прохождению вихревых токов между ними. Токи замыкаются только внутри одной пластины, что снижает тепловыделение по закону Q = I²R. Типовое покрытие создаёт поверхностное сопротивление 10–50 Ом·см², и при его сохранности температура сердечника может быть на 15–30 °C ниже, чем у цельного блока стали того же сечения.
