Как абузить диаграмму направленности антенны

Под абузом диаграммы направленности антенны в инженерной среде понимают осознанное использование неочевидных свойств излучения и приема, выходящих за рамки паспортных сценариев. Речь идет не о нарушении физических законов, а о работе с боковыми лепестками, провалами, перекосами луча и влиянием окружающей среды, которые часто игнорируются при стандартном проектировании. На практике именно эти особенности позволяют устанавливать связь в нестандартных условиях, обходить ограничения по ориентации оборудования или избирательно взаимодействовать с источниками сигнала.

Типовой пример – направленная антенна с заявленным углом раскрыва основного лепестка 30–40 градусов, которая в реальных условиях формирует несколько устойчивых зон приема за счет отражений от металлоконструкций, земли или фасадов зданий. При корректном замере диаграммы в точке установки можно выявить направления, где уровень сигнала отличается от расчетного на 6–12 дБ. Эти отклонения становятся инструментом для построения каналов связи, не совпадающих с геометрией основного луча.

Отдельную роль играет поляризация. Несоответствие поляризации передающей и принимающей сторон обычно рассматривают как проблему, но в контексте абуза это способ управления зоной чувствительности. Изменяя наклон антенны на 15–30 градусов или переходя с линейной на круговую поляризацию, можно перераспределить вклад боковых лепестков и получить устойчивый прием там, где его не ожидают.

Важно учитывать, что любые манипуляции с диаграммой направленности затрагивают регуляторные ограничения. Даже без изменения выходной мощности перераспределение энергии по пространству может привести к превышению допустимых уровней излучения в конкретных направлениях. Поэтому практика абуза требует не только технической подготовки, но и понимания действующих норм, чтобы эксперимент не перешел в зону административных или юридических рисков.

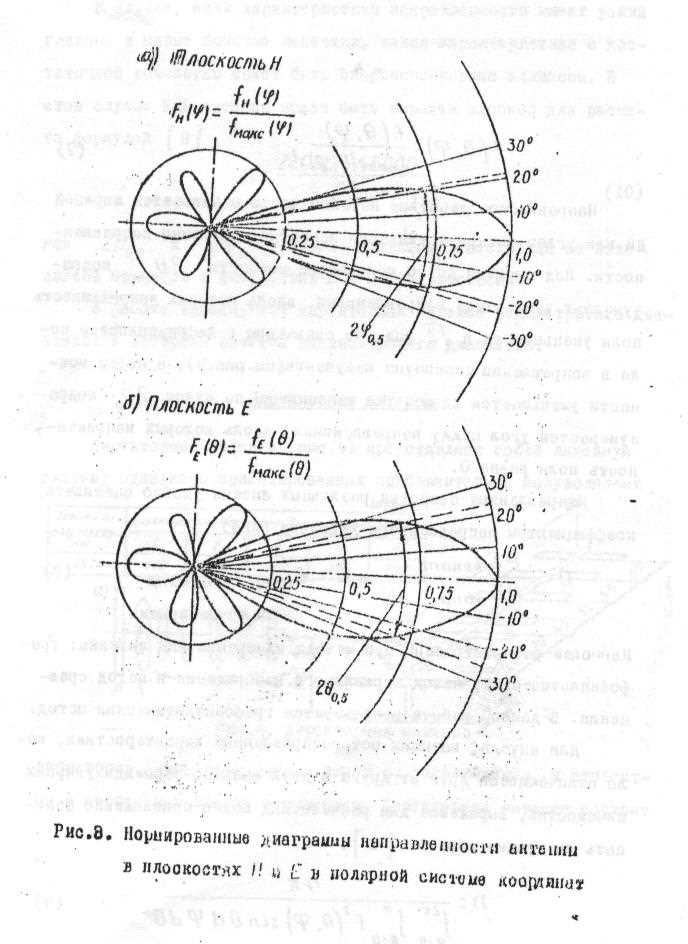

Что понимают под «абузом» диаграммы направленности в радиосистемах

В отличие от классического подхода, где антенна ориентируется строго по основному лепестку, здесь фокус смещается на анализ фактического распределения поля. Паспортная диаграмма, как правило, снимается в безэховой камере и не учитывает:

• влияние земли, кровли или мачты;
• отражения от металлических и бетонных объектов;
• перекос излучения из-за кабельных трасс и креплений;
• изменение формы лепестков при смещении рабочей частоты.

Абуз начинается с фиксации этих отклонений и их практического применения. Например, направленная антенна типа Yagi на диапазоне 2,4 ГГц может иметь боковой лепесток с уровнем всего на 8–10 дБ ниже основного. При правильной ориентации такой лепесток используется для устойчивого приема сигнала, находящегося вне геометрической оси антенны, без физического разворота оборудования.

К ключевым признакам абуза диаграммы направленности относят:

• осознанную работу вне основного луча;
• использование отражённых и переотражённых сигналов как опорных;
• манипуляции с наклоном, высотой и поляризацией для перераспределения чувствительности;
• эксплуатацию провалов диаграммы для снижения влияния помех с конкретных направлений.

Важно понимать, что абуз не требует модификации самой антенны. В большинстве случаев достаточно точных измерений уровня сигнала по азимуту и углу места с шагом 3–5 градусов. Полученная карта уровней позволяет выявить рабочие зоны, которые отсутствуют в теоретической модели, но дают практическую пользу при построении канала связи или радиомониторинга.

Таким образом, абуз диаграммы направленности – это не хаотичное использование «аномалий», а системный подход к извлечению преимуществ из реального поведения антенны, основанный на измерениях, анализе и точной настройке положения в пространстве.

Типы диаграмм направленности и сценарии их целевого искажения

В практике радиосистем чаще всего работают с тремя базовыми типами диаграмм направленности: круговой, секторной и узконаправленной. Каждая из них изначально проектируется под конкретные задачи, однако в реальных условиях их форма почти всегда отличается от расчетной. Эти отклонения и становятся точкой входа для целевого искажения диаграммы.

Круговая диаграмма, характерная для штыревых и коллинеарных антенн, редко остается симметричной по горизонту. Наклон мачты на 2–3 градуса, неравномерное заземление или близость металлических конструкций формируют выраженные максимумы и провалы. На практике это используют для смещения зоны уверенного приема в нужный азимут без замены антенны и изменения высоты установки.

Секторные диаграммы, применяемые в базовых станциях и точках доступа, особенно чувствительны к отражениям. При установке на фасадах зданий формируется вторичный лепесток, который может находиться на 6–9 дБ ниже основного. Целенаправленное искажение достигается выбором расстояния до отражающей поверхности и угла установки, что позволяет расширить покрытие в одном направлении и одновременно сузить его в другом.

Узконаправленные диаграммы, типичные для антенн Yagi, панельных и параболических решений, дают наибольшее поле для манипуляций. Даже при заявленной ширине основного лепестка 8–12 градусов в реальности присутствуют боковые лепестки с уровнями до –10 дБ. Смещение рабочей частоты на 3–5 % от номинала изменяет соотношение между основным и боковыми лепестками, что используется для работы вне оси антенны.

Отдельный сценарий искажения связан с вертикальной диаграммой. У антенн с высоким коэффициентом усиления основной лепесток часто «прижат» к горизонту. Изменение высоты установки даже на 0,5–1 длины волны приводит к подъему или опусканию луча на несколько градусов. Это применяется для обхода препятствий или снижения уровня сигнала в ближней зоне.

Во всех случаях ключевым инструментом остается измерение фактической диаграммы в точке эксплуатации. Моделирование дает ориентир, но целевое искажение достигается только через подбор положения, ориентации и окружения антенны, позволяющий перераспределить излучение в пространстве без вмешательства в конструкцию и электронику.

Измерение реальной диаграммы направленности в полевых условиях

Полевое измерение диаграммы направленности начинается с жесткой фиксации геометрии: антенна устанавливается в рабочее положение, кабель прокладывается окончательно, мачта заземляется. Любые временные крепления и свободно висящие фидеры искажают результат сильнее, чем погрешность измерительного прибора. Минимальное расстояние до крупных металлических объектов должно составлять не менее 1–2 длин волн.

В качестве источника сигнала используют либо удалённый опорный передатчик с известной мощностью, либо стабильный маяк в рабочем диапазоне. При невозможности прямой видимости допустима работа по отраженному сигналу, но в этом случае фиксируют не абсолютные уровни, а относительные изменения при повороте антенны. Шаг поворота по азимуту обычно выбирают 3–5 градусов, по углу места – 2–3 градуса.

Измерения выполняют с помощью анализатора спектра, SDR-приемника или радиомодуля с доступом к RSSI. Критично отключить все автоматические регулировки усиления и фильтрации, чтобы уровень сигнала отражал реальное распределение поля. При работе в загруженном диапазоне фиксируют несколько замеров в каждой точке и усредняют значения.

Особое внимание уделяют зонам, где уровень сигнала меняется не плавно, а скачкообразно на 4–6 дБ. Такие участки указывают на наличие рабочих боковых лепестков или интерференционных максимумов, которые часто игнорируются при поверхностной проверке. Именно эти области представляют интерес для практики абуза.

Измерение проводят на нескольких частотах в пределах рабочей полосы антенны. Смещение частоты на ±2–5 % позволяет увидеть, как изменяется форма лепестков и положение максимумов. Нередко боковой лепесток, не представляющий интереса на центральной частоте, становится доминирующим при небольшом уходе по спектру.

Результаты фиксируют в виде угловых зависимостей уровня сигнала с привязкой к реальным ориентирам местности. Простая полярная диаграмма, построенная по полевым данным, дает больше практической информации, чем паспортный график. На ее основе принимают решения о смещении антенны, изменении наклона или использовании альтернативного направления приема.

Корректно выполненное полевое измерение превращает диаграмму направленности из абстрактной характеристики в инструмент точной настройки, позволяющий осознанно использовать неочевидные зоны излучения и приема.

Использование боковых лепестков для связи вне основного луча

На практике сначала находят угловые зоны с минимальной чувствительностью к смещению антенны. Если при повороте на ±2–3 градуса уровень сигнала меняется не более чем на 1–2 дБ, такой лепесток можно считать рабочим. Лепестки с резкими провалами и пиками использовать рискованно, так как они нестабильны при изменении погоды, частоты или нагрузки на мачту.

Связь через боковой лепесток целесообразна в сценариях, где основной луч занят другой задачей или направлен на помехоопасный участок. Например, панельная антенна может одновременно обслуживать основной канал по оси и резервный канал через боковой лепесток под углом 40–70 градусов. При этом уровень сигнала компенсируется выбором более узкой полосы и снижением требований к модуляции.

Для повышения надежности используют смещение рабочей частоты в пределах допустимого диапазона антенны. Даже уход на 1–2 % способен изменить относительный уровень бокового лепестка на 2–4 дБ. Этот прием особенно полезен для антенн типа Yagi и логопериодических конструкций, где распределение токов чувствительно к частоте.

Важно учитывать влияние поляризации. Несовпадение поляризации между основным и боковым лепестком может достигать 10–15 градусов, что приводит к дополнительным потерям или, наоборот, снижает уровень помех. Небольшой наклон антенны позволяет перераспределить энергию так, чтобы боковой лепесток стал предпочтительным направлением приема.

При эксплуатации связи вне основного луча необходимо регулярно контролировать уровень сигнала. Минимум раз в несколько недель выполняют контрольный замер, так как изменение влажности, появление листвы или новые отражающие поверхности могут изменить форму диаграммы. Такой подход позволяет использовать боковые лепестки как осознанный ресурс, а не случайный побочный эффект.

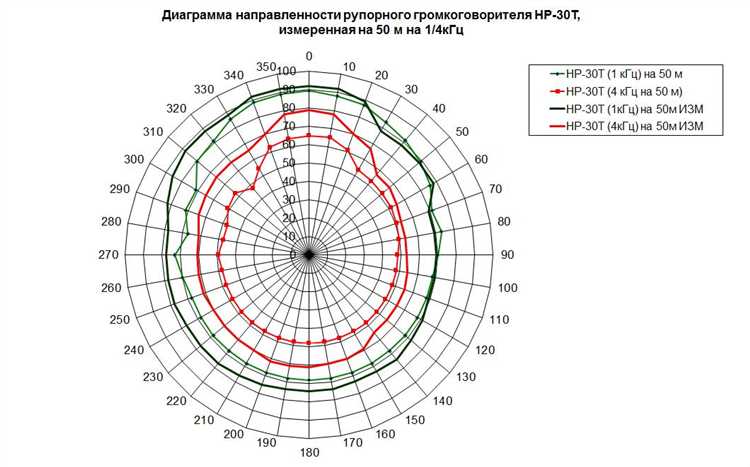

Создание провалов диаграммы для подавления помех в заданных направлениях

Провалы диаграммы направленности представляют собой угловые зоны с резким снижением уровня приема или излучения, достигающим 10–25 дБ относительно соседних направлений. В практике абуза эти зоны формируют целенаправленно, чтобы ослабить влияние устойчивых помех от конкретных источников без изменения мощности передатчика и замены антенны.

Наиболее доступный способ создания провала – геометрическое смещение антенны относительно отражающих поверхностей. Металлические конструкции, парапеты, мачты и элементы кровли формируют интерференцию прямой и отраженной волны. При подборе расстояния в пределах 0,25–0,75 длины волны можно добиться частичного взаимного гашения сигнала в заданном азимуте.

Практические методы формирования провалов включают:

• изменение высоты установки антенны с шагом 0,1–0,2 длины волны;
• поворот антенны по азимуту до совпадения помехи с локальным минимумом;
• использование наклона по углу места для смещения вертикального провала;
• разворот поляризации на 10–30 градусов для ослабления сигнала от источников с фиксированной ориентацией.

Дополнительный инструмент – частотная подстройка. Даже в пределах разрешенной полосы антенны смещение частоты на 1–3 % изменяет фазовое соотношение отраженных сигналов. Это позволяет «переместить» провал диаграммы на нужное направление без механического вмешательства в установку.

В сложных радиосредах полезно работать с несколькими провалами одновременно. Например, при наличии двух источников помех антенну ориентируют так, чтобы каждый из них попадал в отдельный локальный минимум диаграммы. Такой подход требует точных измерений, но дает заметное снижение суммарного уровня шума на входе приемника.

Контроль результата выполняют серией замеров с малым угловым шагом. Критерием успешного подавления считается стабильный спад уровня помех не менее чем на 6–8 дБ при сохранении рабочего сигнала в допустимых пределах. При изменении условий окружающей среды проверку повторяют, так как форма провалов чувствительна к появлению новых отражающих объектов.

Создание провалов превращает диаграмму направленности в настраиваемый фильтр по пространству, позволяя целенаправленно ослаблять нежелательные направления без аппаратных доработок радиотракта.

Влияние размещения антенны и отражающих поверхностей на форму луча

Форма луча антенны в реальных условиях определяется не только ее конструкцией, но и пространственным окружением точки установки. Даже при сохранении ориентации по азимуту и углу места смещение антенны на десятки сантиметров способно изменить распределение поля сильнее, чем переход на другую модель с близкими характеристиками.

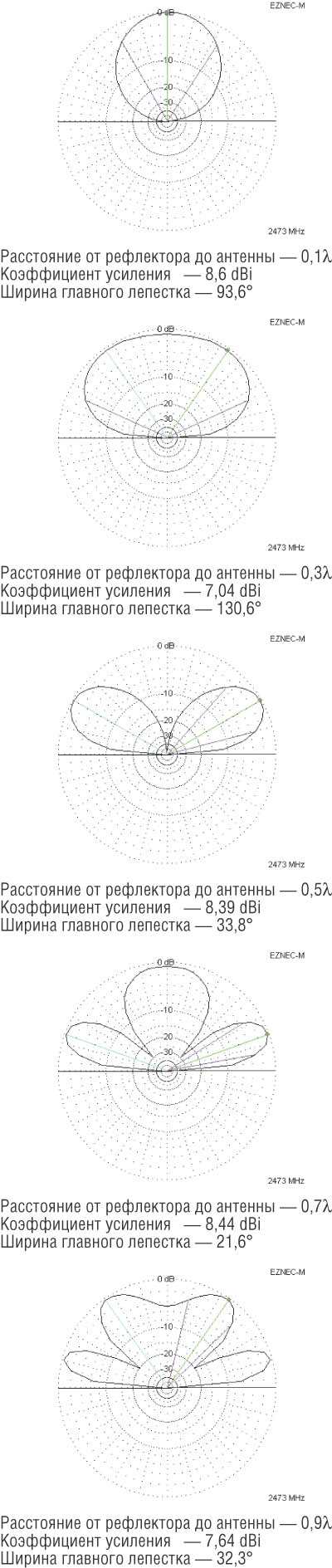

Наиболее заметное влияние оказывает поверхность, расположенная позади антенны. Металлическая стена, парапет или крыша на расстоянии 0,3–1 длины волны формируют отраженную волну, которая складывается с прямой. В зависимости от фазы это приводит либо к усилению основного лепестка, либо к его расщеплению на два выраженных максимума с угловым разносом до 10–15 градусов.

Высота установки играет ключевую роль в формировании вертикальной диаграммы. При размещении над землей отраженный сигнал создает интерференционную картину, где шаг между максимумами и провалами составляет приблизительно половину длины волны. Подъем или опускание антенны на 0,5–1 метр в диапазоне 2,4 ГГц способен сместить рабочий максимум на несколько градусов по углу места.

Боковые отражения от мачт, труб и кабельных лотков часто формируют асимметрию луча. Если антенна закреплена на металлической опоре, расположенной сбоку на расстоянии менее 0,2 длины волны, возникает устойчивый перекос диаграммы. В практике абуза это используют для целевого смещения зоны приема без изменения направления основного крепления.

Материал отражающей поверхности также имеет значение. Сплошной металл дает предсказуемое отражение, тогда как бетон и кирпич создают частично рассеянную волну. При работе на фасадах зданий полезно учитывать наличие арматуры, так как она формирует локальные отражающие элементы, влияющие на диаграмму неравномерно.

Для контроля влияния размещения выполняют серию измерений при поэтапном изменении положения антенны. Фиксируют не только максимальный уровень сигнала, но и изменение ширины лепестков и появление новых максимумов. Такой подход позволяет превратить окружение антенны из источника случайных искажений в инструмент управляемого формирования луча.

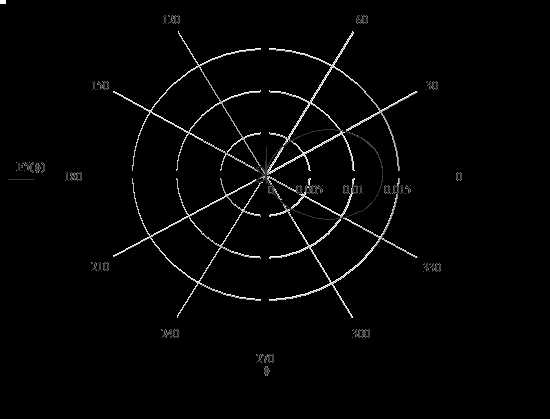

Роль поляризации при управлении зоной приема и излучения

Поляризация напрямую влияет на пространственное распределение принимаемого и излучаемого сигнала, даже при неизменной геометрии антенны. Несовпадение поляризаций между передатчиком и приемником приводит к потерям до 20–30 дБ, что в практике абуза используется как инструмент селективного подавления или выделения нужных направлений.

Наиболее чувствительным параметром является угол наклона линейной поляризации. Поворот антенны всего на 10–15 градусов изменяет вклад боковых лепестков и отраженных сигналов, особенно в застроенной среде. Это позволяет перераспределить зону приема без изменения азимута и высоты установки.

Отражения от поверхности почти всегда меняют поляризацию волны. Вертикально поляризованный сигнал после отражения от земли или фасада может частично перейти в горизонтальную компоненту. В результате в некоторых направлениях прием через боковые лепестки оказывается сильнее, чем по основному лучу с исходной ориентацией.

Практическое управление зоной приема через поляризацию сводится к выбору ориентации, при которой полезный сигнал сохраняет согласование, а помехи – теряют его. Типовые сценарии выглядят следующим образом:

При работе с направленными антеннами полезно проверять несколько вариантов поляризации с шагом 10 градусов. Нередко оптимальное положение находится между классическими вертикалью и горизонталью, где основной луч ослабевает незначительно, а помехи попадают в зону поляризационного несогласования.

Поляризация позволяет управлять диаграммой без механического изменения формы луча, превращая ориентацию антенны в точный регулятор пространственной чувствительности, особенно заметный при эксплуатации боковых лепестков и отраженных трасс.

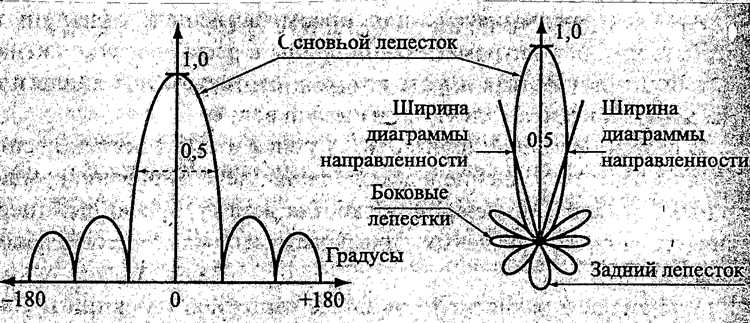

Юридические и регуляторные риски при манипуляциях с направленностью

Манипуляции с диаграммой направленности напрямую затрагивают требования радиочастотного регулирования, даже если выходная мощность передатчика остается неизменной. В большинстве юрисдикций контроль осуществляется по эквивалентной изотропно излучаемой мощности, которая зависит не только от передатчика, но и от усиления антенны в конкретном направлении. Смещение луча или перераспределение энергии может привести к превышению допустимых значений вне расчетной зоны.

На практике риск возникает при использовании боковых лепестков и отражений, когда излучение уходит в направления, не указанные в проектной документации. Для нелицензируемых диапазонов это чревато созданием помех другим пользователям спектра, а для лицензируемых – нарушением условий разрешения на использование радиочастот. Даже кратковременное появление устойчивого сигнала за пределами разрешенного сектора может стать основанием для претензий.

Отдельное внимание уделяется направленному подавлению. Формирование провалов диаграммы часто сопровождается усилением в соседних углах, что сложно предсказать без измерений. Если такой максимум совпадает с направлением на защищенный объект или радиослужбу, оператор несет ответственность независимо от намерений и используемых методов.

К типовым источникам юридических рисков относятся:

– применение антенн с усилением выше заявленного при нестандартной установке;

– использование отражающих поверхностей для увеличения дальности связи;

– эксплуатация вне основной частоты, влияющая на форму диаграммы;

– изменение поляризации, приводящее к появлению новых зон излучения.

Снижение рисков начинается с документирования фактических параметров. Полевые замеры диаграммы, зафиксированные уровни сигнала и рабочие частоты позволяют обосновать соответствие нормативам при проверках. В спорных случаях именно измерения, а не паспортные данные антенны, становятся ключевым аргументом.

При работе в лицензируемых диапазонах целесообразно заранее учитывать худший сценарий распределения излучения и закладывать запас по допустимым уровням. Манипуляции с направленностью допустимы только до тех пор, пока они не превращают антенну из пассивного элемента системы в неконтролируемый источник радиопомех, выходящий за рамки разрешенного использования спектра.

Вопрос-ответ:

Можно ли использовать боковые лепестки для постоянного канала связи, а не как временное решение?

Да, при соблюдении нескольких условий. Боковой лепесток должен быть устойчивым по уровню при малых угловых смещениях, а не возникать из-за случайной интерференции. Это проверяется серией замеров с шагом 2–3 градуса. Если разброс уровня не превышает 1–2 дБ, канал можно считать пригодным для постоянной работы. На практике такие лепестки часто встречаются у антенн Yagi и панельных конструкций, где уровень бокового излучения находится в пределах −8…−12 дБ от основного.

Насколько смещение рабочей частоты влияет на форму диаграммы направленности?

Смещение на 1–3 % от центральной частоты способно заметно изменить соотношение между основным и боковыми лепестками. У направленных антенн это проявляется в подъеме одного из боковых лепестков на 2–4 дБ или в появлении нового локального максимума. Такой прием используют для подстройки диаграммы без механического поворота антенны, особенно в диапазонах с широкой рабочей полосой.

Почему паспортная диаграмма часто не совпадает с тем, что получается на месте установки?

Паспортные данные снимаются в условиях, близких к свободному пространству, без учета отражений и монтажных факторов. В реальной точке установки на форму луча влияют мачта, фидер, заземление, поверхность под антенной и близлежащие объекты. Даже изменение длины кабеля или его прокладки вдоль металлической опоры приводит к асимметрии диаграммы, которая отсутствует в документации.

Можно ли создать провал диаграммы без добавления экранов и отражателей?

Да, чаще всего этого добиваются изменением высоты и наклона антенны. Перемещение на 0,25–0,5 длины волны по вертикали меняет фазовое соотношение прямой и отраженной волн, формируя зону взаимного гашения. Дополнительно применяют поворот поляризации на 10–20 градусов, что ослабляет сигнал от источников с фиксированной ориентацией антенн.
