Как настроить openocd для stm32 в eclipse

OpenOCD используется как связующее звено между отладчиком ST-Link, микроконтроллерами STM32 и средой разработки Eclipse. От корректной настройки этого инструмента зависит возможность загрузки прошивки, пошагового выполнения кода, просмотра регистров и работы с памятью. Ошибки в конфигурации приводят к сбоям подключения, зависаниям ядра или отсутствию точек останова, поэтому настройка требует точного понимания параметров OpenOCD и структуры проекта.

Связка Eclipse + OpenOCD применяется преимущественно в проектах на базе GNU Arm Embedded Toolchain, где используется сборка через Makefile или CMake. В отличие от STM32CubeIDE, здесь все компоненты подключаются вручную: путь к бинарнику OpenOCD, файлы конфигурации интерфейса и целевого чипа, а также параметры GDB-сервера. Такой подход дает полный контроль над процессом отладки, но требует аккуратной настройки.

Особое внимание необходимо уделять соответствию версии OpenOCD конкретному семейству STM32. Поддержка новых ядер Cortex-M, интерфейсов SWD и особенностей Flash-памяти реализуется не во всех сборках одинаково. Неверный конфигурационный файл или устаревшая версия OpenOCD могут приводить к ошибкам вида target not halted или unable to read memory, которые сложно диагностировать без понимания внутренней логики инструмента.

В статье рассматривается практическая настройка OpenOCD для работы со STM32 именно в Eclipse: от выбора конфигурационных файлов до запуска отладочной сессии через GDB. Материал ориентирован на разработчиков, использующих bare-metal или RTOS-проекты и предпочитающих ручную настройку инструментов вместо готовых IDE-оболочек.

Установка OpenOCD и проверка версии для работы с STM32

Для отладки STM32 требуется сборка OpenOCD с поддержкой интерфейса ST-Link и актуальных конфигураций семейства Cortex-M. Наиболее предсказуемый результат дает установка OpenOCD из официальных пакетов или сборок, поставляемых вместе с GNU Arm Embedded Toolchain.

В системах Linux установка выполняется через менеджер пакетов, однако стандартные репозитории часто содержат устаревшие версии. Предпочтительна установка из репозитория дистрибутива с обновлёнными пакетами или сборка из исходников:

• Ubuntu/Debian: пакет openocd версии не ниже 0.11.0
• Fedora: пакет openocd с включённой поддержкой CMSIS-DAP и ST-Link
• Сборка из исходников с ключами —enable-stlink и —enable-cmsis-dap

В Windows рекомендуется использовать готовые бинарные сборки OpenOCD, распространяемые вместе с GNU Arm Embedded Toolchain или в составе пакетов от xPack. Такие версии уже содержат драйверы для ST-Link и корректно работают с Eclipse без дополнительной настройки окружения.

После установки необходимо проверить доступность OpenOCD в системе и определить его версию:

• Выполнить команду openocd —version в терминале
• Убедиться, что версия не ниже 0.11.0 для STM32F4/F7
• Для STM32H7 и G4 предпочтительны версии 0.12.0 и выше

Дополнительно следует проверить наличие конфигурационных файлов для целевых микроконтроллеров и интерфейсов. Каталог scripts/board и scripts/target должен содержать файлы для используемого семейства STM32. Их отсутствие указывает на неполную или некорректную сборку OpenOCD.

Перед интеграцией с Eclipse рекомендуется выполнить пробный запуск OpenOCD с указанием интерфейса и целевого чипа. Успешный запуск без ошибок подтверждает корректную установку и совместимость версии с используемым STM32.

Выбор и подключение отладчика ST-Link к плате STM32

Для работы OpenOCD с микроконтроллерами STM32 применяется отладчик ST-Link, поддерживающий интерфейс SWD. На практике используются версии ST-Link/V2, ST-Link/V2-1 и ST-Link/V3. Для большинства задач отладки и прошивки достаточно V2-совместимого устройства, при этом ST-Link/V3 обеспечивает более стабильную работу на высоких частотах ядра и при отладке многоядерных STM32H7.

При выборе отладчика важно учитывать происхождение устройства. Оригинальные программаторы от STMicroelectronics корректно определяются OpenOCD и не требуют нестандартных параметров запуска. Клоны ST-Link/V2 могут работать нестабильно, особенно при использовании последних версий OpenOCD, что выражается в обрывах соединения и ошибках инициализации адаптера.

Подключение ST-Link к плате STM32 выполняется по линии SWD, минимально задействуя следующие сигналы: SWDIO, SWCLK, GND и NRST. Подключение линии сброса рекомендуется всегда, так как OpenOCD использует аппаратный reset для корректной остановки ядра перед началом отладки.

После физического подключения необходимо убедиться, что ST-Link определяется операционной системой. В Linux устройство должно отображаться как USB-адаптер без конфликтов прав доступа, а в Windows – использовать драйвер WinUSB. Отсутствие корректного драйвера делает невозможным запуск OpenOCD независимо от настроек Eclipse.

Перед интеграцией с Eclipse рекомендуется проверить связь с платой через OpenOCD напрямую, указав интерфейс ST-Link и целевой микроконтроллер. Успешное обнаружение ядра Cortex-M и корректное чтение идентификатора подтверждают правильный выбор и подключение отладчика.

Настройка конфигурационных файлов OpenOCD под конкретный микроконтроллер STM32

OpenOCD использует набор конфигурационных файлов, определяющих параметры интерфейса отладки и особенности целевого микроконтроллера STM32. Для корректной работы требуется явное указание файла интерфейса ST-Link и файла target, соответствующего конкретному семейству и ядру Cortex-M. Неправильный выбор target-файла приводит к ошибкам инициализации Flash-памяти и некорректному управлению сбросом.

Файлы конфигурации располагаются в каталоге scripts и логически разделены на интерфейсные и целевые. Для STM32 чаще всего используются target-файлы stm32f1x.cfg, stm32f4x.cfg, stm32h7x.cfg и аналогичные. Выбор должен соответствовать не только серии, но и архитектурным особенностям, таким как наличие TrustZone, двух банков Flash или нескольких ядер.

В ряде случаев стандартный target-файл требует уточнения параметров. Для микроконтроллеров с внешним кварцем или нестандартной тактовой схемой рекомендуется явно задавать частоту адаптера, чтобы избежать потери связи при старте отладочной сессии. Значение частоты выбирается с учетом длины проводников SWD и качества питания платы.

Если используется встроенный ST-Link на отладочной плате Nucleo или Discovery, следует учитывать наличие дополнительной логики сброса и перемычек. В конфигурации OpenOCD может потребоваться отключение автоматического reset_config или смена режима сброса на srst_only, чтобы исключить зависание ядра при старте.

Для микроконтроллеров STM32 с защищённой Flash-памятью важно проверить параметры, отвечающие за разблокировку и стирание. Некорректные настройки приводят к невозможности прошивки и ошибкам записи, даже при успешном подключении к ядру. Все изменения рекомендуется выносить в отдельный пользовательский cfg-файл, не модифицируя стандартные скрипты OpenOCD.

После настройки конфигурационных файлов необходимо выполнить тестовый запуск OpenOCD с указанием выбранных cfg-файлов и проверить корректность определения ядра, объёма памяти и состояния Flash. Отсутствие предупреждений и ошибок на этапе инициализации указывает на правильную адаптацию конфигурации под конкретный STM32.

Проверка связи OpenOCD с целевым устройством через командную строку

Перед интеграцией OpenOCD с Eclipse необходимо убедиться, что связь между отладчиком ST-Link и микроконтроллером STM32 устанавливается корректно на уровне командной строки. Такой запуск позволяет изолировать аппаратные и конфигурационные проблемы, не смешивая их с настройками IDE.

После запуска OpenOCD открывает несколько сервисов, включая GDB-сервер и telnet-интерфейс. Через telnet можно вручную отправить команды остановки, сброса и чтения регистров, что позволяет дополнительно проверить управление ядром без участия Eclipse.

Если OpenOCD запускается без ошибок и сервисы доступны, значит базовая связка ST-Link и STM32 работает корректно. Только после этого имеет смысл переходить к настройке Debug Configuration в Eclipse, используя те же конфигурационные файлы и параметры запуска.

Установка и подключение плагинов Eclipse для отладки через OpenOCD

Установка выполняется через механизм обновлений Eclipse с официального репозитория. При выборе компонентов необходимо включить модули, отвечающие за Embedded C/C++, GDB Hardware Debugging и поддержку Arm. Отсутствие любого из этих элементов ограничивает доступ к настройкам внешнего отладчика и параметрам запуска GDB.

После установки плагинов требуется проверить, что Eclipse распознаёт установленный компилятор и отладчик. В настройках среды должен отображаться путь к arm-none-eabi-gdb, используемому для взаимодействия с OpenOCD. Несоответствие версии GDB и OpenOCD может приводить к обрывам сессии при старте отладки.

Для работы с OpenOCD Eclipse использует тип конфигурации GDB OpenOCD Debugging. Если данный пункт отсутствует в списке Debug Configurations, значит плагины установлены не полностью или используется неподходящая сборка Eclipse. В этом случае необходимо проверить состав установленных компонентов и перезапустить среду.

На этапе подключения плагинов важно не использовать встроенные шаблоны для коммерческих отладчиков. OpenOCD должен быть выбран как внешний сервер, запускаемый отдельным процессом. Такой режим обеспечивает полный контроль над параметрами запуска и позволяет использовать пользовательские конфигурационные файлы.

После корректной установки и активации плагинов Eclipse становится готовым к созданию отладочной конфигурации для STM32. Все дальнейшие настройки выполняются на уровне проекта и не требуют повторной установки компонентов среды.

Создание Debug Configuration в Eclipse с использованием OpenOCD

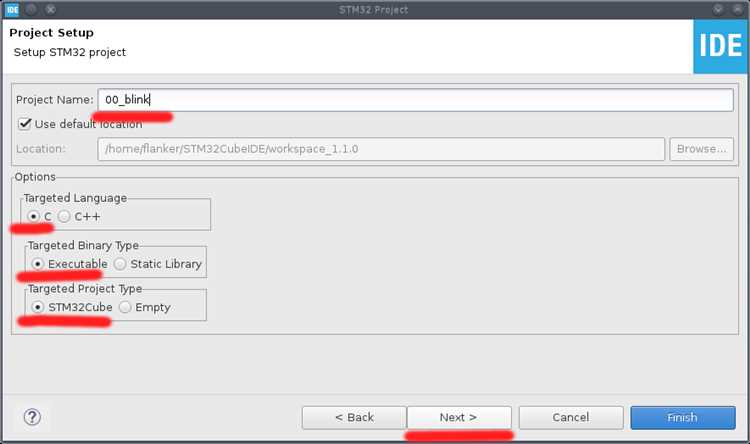

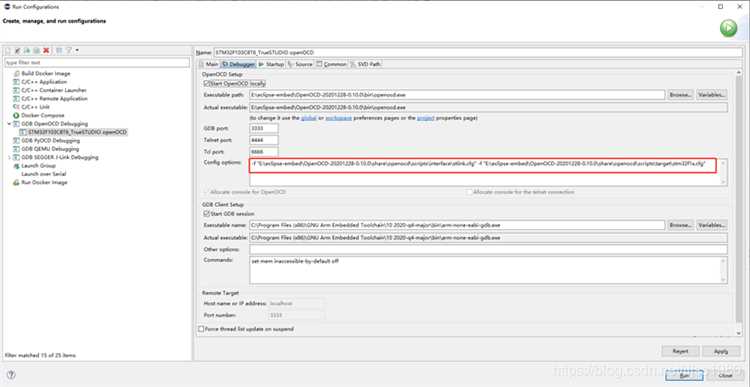

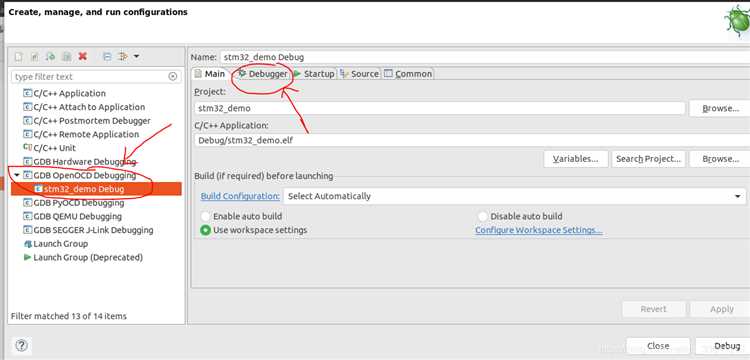

Создание отладочной конфигурации в Eclipse выполняется через меню Debug Configurations с выбором типа GDB OpenOCD Debugging. Данный тип конфигурации предназначен для работы с внешним GDB-сервером и позволяет запускать OpenOCD как отдельный процесс с пользовательскими параметрами.

В разделе настройки проекта необходимо указать исполняемый файл прошивки в формате ELF. Именно этот файл используется GDB для сопоставления машинного кода с исходниками и отображения отладочной информации. Указание бинарного или hex-файла приведёт к отсутствию символов и невозможности пошаговой отладки.

Во вкладке, отвечающей за отладчик, задаётся путь к arm-none-eabi-gdb. Версия GDB должна соответствовать используемому компилятору, так как несовпадение ABI может вызывать ошибки при чтении регистров и стека. Здесь же указывается команда запуска OpenOCD с перечислением интерфейсного и target-файлов.

Для OpenOCD важно явно задать рабочий каталог и параметры запуска. Использование относительных путей к cfg-файлам упрощает перенос проекта между системами. В параметрах запуска рекомендуется отключить автоматический reset Eclipse, передав управление сбросом полностью OpenOCD.

Во вкладке инициализации GDB следует оставить только команды остановки ядра и загрузки символов. Команды прошивки через GDB не используются, так как запись во Flash выполняется OpenOCD на этапе старта сессии. Это снижает риск конфликтов и зависаний при подключении.

После сохранения конфигурации запуск отладки должен приводить к старту OpenOCD, подключению GDB и остановке выполнения в точке входа. Любые ошибки на этом этапе указывают на несоответствие путей, неверные параметры запуска или проблемы в конфигурационных файлах OpenOCD.

Настройка путей к прошивке ELF и параметров запуска отладочной сессии

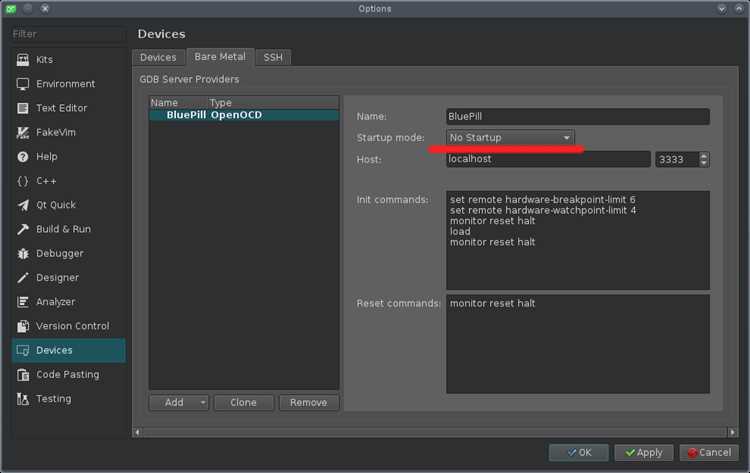

Путь к ELF-файлу рекомендуется задавать относительный, привязанный к рабочему пространству Eclipse. Это упрощает перенос проекта между системами и исключает ошибки при смене каталога сборки. При использовании отдельных каталогов для Debug и Release следует убедиться, что выбран файл из активной конфигурации.

• Проверить, что ELF-файл обновляется при каждой сборке
• Убедиться в наличии отладочных символов в настройках компилятора
• Исключить ручное указание устаревших бинарников

Параметры запуска отладочной сессии определяют порядок инициализации ядра и взаимодействие GDB с OpenOCD. В настройках GDB следует отключить автоматическую загрузку прошивки, если запись во Flash выполняется OpenOCD при старте. Это предотвращает повторную инициализацию памяти и зависания на этапе подключения.

Команды инициализации GDB должны быть минимальными и включать только остановку ядра и загрузку символов. Все операции сброса, стирания и прошивки рекомендуется выполнять через OpenOCD, используя его конфигурационные файлы и параметры запуска.

1. Остановить ядро сразу после подключения GDB
2. Загрузить таблицу символов из ELF-файла
3. Передать управление точке входа или main

Корректная настройка путей и параметров запуска позволяет получить стабильную отладочную сессию без конфликтов между GDB и OpenOCD. Любые несоответствия в этих настройках проявляются в виде отсутствия символов, некорректных точек останова и сбоев при старте отладки.

Решение типовых ошибок OpenOCD при отладке STM32 в Eclipse

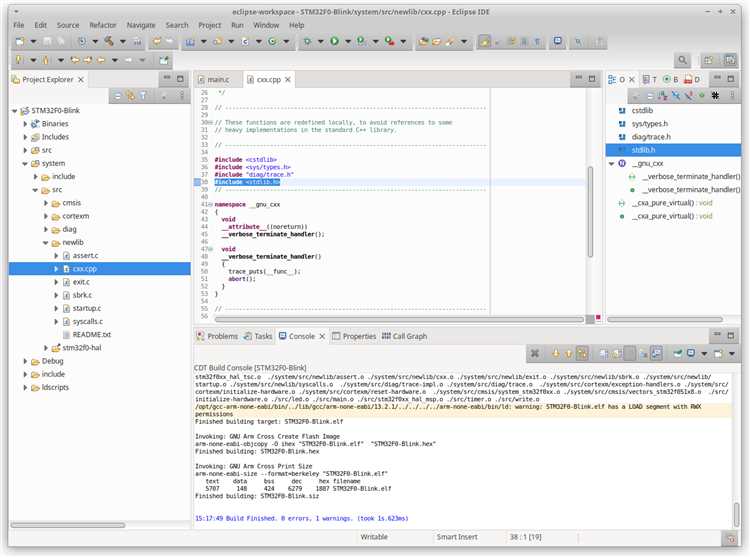

Сообщения target not halted и зависание при старте отладки указывают на некорректный сброс ядра. Решением является явное подключение линии NRST и настройка режима сброса в конфигурации OpenOCD. Для плат с внешней логикой сброса иногда требуется отключить автоматический reset и передать управление полностью OpenOCD.

Если точки останова не срабатывают или выполняются не в ожидаемых местах, причиной часто становится отсутствие отладочных символов в ELF-файле. Необходимо проверить параметры компиляции и убедиться, что используется файл сборки с включённой генерацией debug-информации, а не оптимизированный релизный вариант.

Ошибка записи во Flash, сопровождаемая сообщениями о блокировке памяти, характерна для микроконтроллеров с активной защитой. В этом случае следует проверить уровень защиты Flash и параметры разблокировки в target-файле. Иногда требуется полный аппаратный сброс перед началом прошивки.

Обрывы соединения во время отладки часто вызваны нестабильным питанием платы или некачественными соединениями SWD. Короткие провода, общая земля и корректное напряжение питания значительно снижают вероятность подобных сбоев, особенно при отладке на высоких частотах ядра.

При возникновении ошибок, которые проявляются только в Eclipse, но отсутствуют при запуске OpenOCD из командной строки, следует проверить параметры Debug Configuration. Несовпадение путей, дублирование команд сброса или параллельный запуск нескольких экземпляров OpenOCD приводят к конфликтам и нестабильной работе отладочной сессии.

Вопрос-ответ:

Почему OpenOCD подключается к STM32 из терминала, но отладка не запускается в Eclipse?

Чаще всего причина связана с параметрами Debug Configuration. В Eclipse может быть указан другой путь к OpenOCD, отличающийся от используемого в терминале, либо выбран неверный ELF-файл без символов. Также стоит проверить, не запускается ли второй экземпляр OpenOCD параллельно, так как это блокирует порт GDB и приводит к ошибке подключения.

Как понять, какой target-файл OpenOCD подходит для моего STM32?

Выбор target-файла зависит от серии микроконтроллера и архитектуры ядра. Для STM32F1 используется stm32f1x.cfg, для F4 — stm32f4x.cfg, для H7 — stm32h7x.cfg. Если микроконтроллер имеет два ядра или нестандартную структуру Flash, следует использовать файл, соответствующий именно этой конфигурации, либо создать собственный cfg на основе стандартного.

Почему точки останова не срабатывают после прошивки через OpenOCD?

Подобная ситуация возникает при использовании ELF-файла без отладочной информации или при сильной оптимизации компилятора. Нужно убедиться, что сборка выполнена с включёнными debug-символами и что Eclipse использует актуальный ELF из каталога сборки, а не устаревший файл.

Нужно ли прошивать STM32 через GDB или достаточно настроек OpenOCD?

Для работы в Eclipse прошивка через GDB не требуется. OpenOCD записывает код во Flash при запуске сессии, используя свои скрипты. В GDB достаточно загрузить символы и остановить ядро. Попытка прошивать микроконтроллер одновременно двумя способами часто приводит к сбоям подключения.

Что делать, если OpenOCD сообщает об ошибке сброса ядра STM32?

Следует проверить подключение линии NRST и настройки reset_config в конфигурационном файле. На некоторых платах требуется использовать только аппаратный сброс или отключить автоматический reset со стороны Eclipse. Также помогает снижение частоты SWD на этапе инициализации.
