Если ампер больше чем нужно

Избыточный ток появляется при перегрузке, пробое изоляции или замыкании на корпус. В бытовых сетях он нередко сопровождается нагревом автоматического выключателя, резким падением напряжения и характерным запахом расплавленного пластика. Такие признаки указывают на необходимость немедленной проверки цепи, иначе возрастает риск повреждения оборудования и проводки.

Для начальной оценки состояния цепи используют измерение тока под нагрузкой. Если фактические значения превышают расчётные более чем на 10–15 %, требуется анализ подключённых потребителей. Нагрев клемм, обугливание изоляции, следы дуги на контактах – наглядные маркеры проблемного участка, которые помогают локализовать источник перегрузки.

При обнаружении превышения допуска необходимо отключить питание, проверить изоляцию мегомметром, осмотреть соединения и зафиксировать участки с аномальным сопротивлением. Только после исключения повреждённых элементов допускается повторный запуск цепи. Такой подход снижает вероятность повторного аварийного режима и позволяет сохранить работоспособность оборудования.

Проверка целостности изоляции на участке с подозрением на пробой

Перед измерениями отключают питание и разрывают цепь, чтобы исключить влияние подключённых приборов. Для тестирования применяют мегомметр с рабочим напряжением 250–1000 В в зависимости от класса проводки. Значение сопротивления ниже 0,5 МОм указывает на утечку, требующую разборки участка и осмотра изоляции по всей длине.

Если сопротивление скачет при лёгком изгибе кабеля, это признак скрытого повреждения жилы или микротрещин в оболочке. В таких случаях участок кабеля подлежит замене, поскольку локальный ремонт изоляционной ленты не даёт стабильного результата при последующей нагрузке.

При проверке распределительных коробок обращают внимание на следы оплавления, почернение и запах нагрева. Контакты очищают, зачищают концы жил и заново опрессовывают гильзами или клеммами с фиксированным усилием. После устранения дефектов повторная проверка мегомметром подтверждает восстановление изоляционных свойств.

Определение причины перегрузки с помощью токовых клещей

Измерения выполняют на фазном проводнике при штатной нагрузке. Если ток стабильно выше паспортного значения линии, формируют список активных потребителей и вычисляют фактическую нагрузку по мощности каждого устройства. Расхождение между расчётными и измеренными данными указывает на скрытые утечки или дополнительное оборудование, подключённое вне основного щита.

При периодических скачках тока проверяют режимы работы приборов с высокими стартовыми характеристиками. Клещи удерживают на проводнике несколько циклов, фиксируя максимальные значения. Если пики связаны с пуском компрессора или электродвигателя, корректируют схему включения или перенос нагрузки на отдельную линию.

Если ток повышается при малом числе потребителей, внимание обращают на переходные сопротивления. Клещи используют совместно с тепловизионным контролем или проверкой клемм вручную после отключения питания. Рост тока при ослабленных зажимах объясняется локальным нагревом и потерями на контактах. После устранения дефекта выполняют повторный замер для подтверждения стабильной работы линии.

Подбор номинала автоматического выключателя под фактическую нагрузку

Для выбора подходящего автомата фиксируют ток линии в режиме максимальной загрузки. Если кабель 1,5 мм² показывает более 14–16 А, проводка работает на пределе и не допускает установку автомата выше 16 А. Для 2,5 мм² верхняя граница находится в диапазоне 21–24 А, что соответствует автомату на 20 или 25 А при условии стабильных показаний.

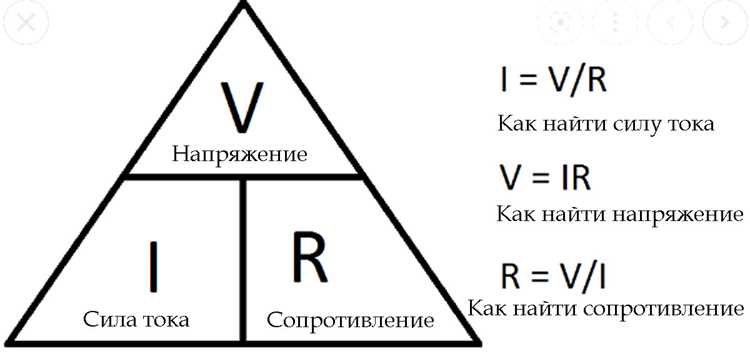

Номинал вычисляют через формулу I = P / U с учётом характера потребителей. Линии с двигателями и компрессорами требуют автомата класса C из-за высоких пусковых значений. Осветительные группы и маломощные устройства корректно работают с автоматами класса B. Несоответствие класса приводит к преждевременным отключениям или запоздалой реакции на перегрузку.

Если полученные параметры превышают возможности кабеля, увеличивают сечение или распределяют потребителей по нескольким линиям. Только после приведения проводки к расчётным условиям выбирают автомат, соответствующий измеренному току и типу нагрузки. Такой подход снижает вероятность нагрева жил и уменьшает риск выхода цепи в аварийный режим.

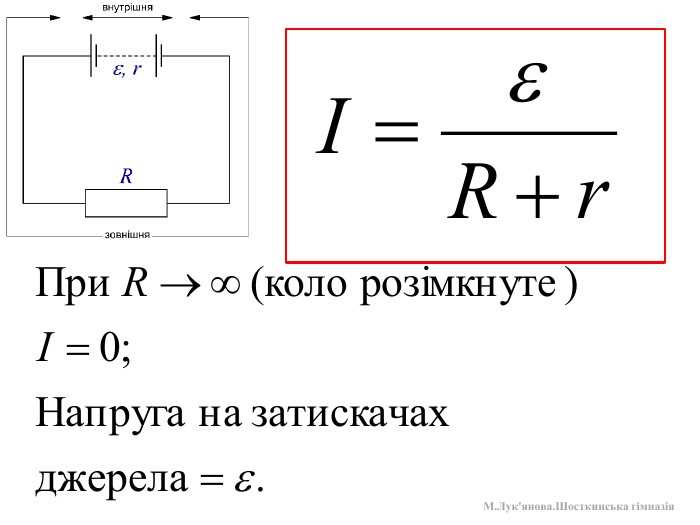

Диагностика короткого замыкания методом последовательного отключения узлов

Особое внимание уделяют розеткам и клеммным соединениям: скрученные провода, ослабленные зажимы и повреждённая изоляция чаще всего вызывают замыкание. После выявления проблемного узла его демонтируют, восстанавливают изоляцию или заменяют компонент.

После устранения короткого замыкания все отключённые узлы подключают обратно по одному и повторно измеряют ток. Фиксация нормальных показаний на каждом участке подтверждает восстановление цепи и исключение повторной перегрузки.

Оценка состояния контактных соединений при локальном нагреве

Локальный нагрев контактов часто возникает из-за ослабленных клемм, окисления или неплотного прилегания проводника. Для оценки состояния используют визуальный осмотр, измерение сопротивления и тепловизионный контроль. Наличие обугленных следов, почернения или запаха нагретого пластика указывает на необходимость замены или подтяжки соединений.

Рекомендуется проверять сопротивление контактов и фиксировать изменения после подтяжки. Таблица ниже показывает ориентировочные значения для контрольных измерений:

После исправления дефектов соединений повторно измеряют ток линии и проверяют нагрев под нагрузкой. Если температура контакта стабилизировалась, участок можно считать безопасным для эксплуатации.

Использование термокамеры для поиска точек перегрева в распределительной сети

Термокамера позволяет визуально выявлять участки с повышенной температурой в цепях под нагрузкой. Это помогает обнаружить перегрев проводки, контактов и распределительных устройств до появления критических повреждений.

Для корректного обследования действуют по следующему алгоритму:

1. Отключают неподконтрольные участки и оставляют линию под штатной нагрузкой.
2. Сканируют распределительный щит, розетки и клеммные соединения с расстояния 0,5–2 м в зависимости от объектива камеры.
3. Фиксируют участки с температурой выше нормы: для жил 1,5–2,5 мм² предел составляет 60–70 °C, для соединений автоматов и клемм – 50–55 °C.
4. Составляют отчёт с фотографиями и температурными метками для последующего устранения проблем.

После выявления точек перегрева:

• Проверяют и подтягивают контакты, очищают окисленные поверхности.
• При необходимости заменяют кабель или автомат на подходящий по сечению и номиналу.
• Повторно сканируют участок термокамерой для контроля снижения температуры и подтверждения устранения перегрузки.

Вопрос-ответ:

Как определить, что перегрузка в цепи вызвана бытовыми приборами, а не скрытой неисправностью?

Для проверки измеряют ток на линии токовыми клещами при включении всех потребителей. Если ток превышает номинал кабеля или автомата более чем на 10–15 %, составляют список работающих приборов и суммируют их потребляемую мощность. Если суммарная мощность совпадает с измеренным током, причина в подключённых устройствах. Если превышение остаётся при минимальном числе потребителей, ищут скрытую неисправность: ослабленные контакты, повреждённую изоляцию или замыкание на корпус.

Можно ли использовать термокамеру для проверки цепи без нагрузки?

Термокамера эффективна только при токе в цепи. Без нагрузки температура контактов и проводки остаётся близкой к окружающей, и перегревные участки не выявляются. Для точного поиска проблем оставляют цепь под нормальной эксплуатационной нагрузкой и затем сканируют распределительный щит, розетки и клеммы, фиксируя участки с повышенной температурой.

Как правильно выбрать автоматический выключатель при существующей линии с нагревом проводов?

Сначала измеряют фактический ток линии при максимальной нагрузке. Номинал автомата не должен превышать допустимый ток кабеля. Например, для проводки 1,5 мм² максимальный рабочий ток 14–16 А, для 2,5 мм² — 21–24 А. Если фактическая нагрузка выше допустимого, нужно увеличить сечение кабеля или перераспределить нагрузку по нескольким линиям, а затем подобрать автомат соответствующего класса и номинала.

Как быстро локализовать короткое замыкание в распределительном щите?

Используют метод последовательного отключения узлов: отключают главный автомат и поочерёдно разъединяют ответвления. После отключения каждого узла проверяют цепь мультиметром или индикаторной отвёрткой. Узел, после разъединения которого короткое замыкание исчезает, является источником перегрузки. После выявления проблемного участка его демонтируют, восстанавливают изоляцию или заменяют компонент, затем проверяют линию повторно.

Как оценить состояние контактов, если наблюдается локальный нагрев в щите?

Проверяют визуально и измеряют сопротивление соединений. Обугленные следы, почернение или запах нагретого пластика указывают на дефекты. Контакты очищают, подтягивают или заменяют. Для контроля используют таблицу допустимого контактного сопротивления: винтовое соединение 1,5 мм² — до 5 мОм, 2,5 мм² — до 3 мОм, гильза 1,5–2,5 мм² — до 2 мОм. После исправления дефектов проверяют ток и температуру линии под нагрузкой, чтобы убедиться, что перегрева больше нет.
