Esp8266 какие пины можно использовать

Часть GPIO, таких как GPIO6–GPIO11, физически выведены на модуле ESP-12, но использовать их в проектах нельзя, поскольку они заняты SPI-интерфейсом внешней флеш-памяти. Попытка задействовать эти пины приводит к сбоям в работе или полной потере управления микроконтроллером.

ESP8266: какие пины можно использовать в проектах

GPIO4 и GPIO5 часто применяются как программная шина I2C (SDA и SCL), так как стабильно работают с подтяжками к питанию 3,3 В и не имеют ограничений при загрузке. Для SPI без использования аппаратного интерфейса обычно задействуют GPIO12, GPIO13 и GPIO14, что позволяет подключать дисплеи и модули памяти без риска конфликта с системными функциями.

GPIO12, GPIO13 и GPIO14 поддерживают генерацию ШИМ, что делает их удобными для управления яркостью светодиодов, сервоприводами и ключами на транзисторах. Эти пины не требуют фиксированного уровня при старте, поэтому на них допустимо подключать нагрузку напрямую, соблюдая ограничение по току.

Пины GPIO0 и GPIO2 можно использовать в проектах только при условии, что подключённые устройства не притягивают линию к нулю во время включения питания. На практике их применяют для кнопок с подтяжкой к питанию или для светодиодов, подключённых через резистор к земле. GPIO15 допустим для выхода, но требует постоянной подтяжки к нулю, что ограничивает варианты подключения.

Какие GPIO ESP8266 доступны для подключения датчиков и кнопок

Для подключения датчиков и кнопок на ESP8266 следует выбирать GPIO, которые не участвуют в формировании режима загрузки и не заняты системными интерфейсами. Такие пины корректно переходят в режим цифрового ввода сразу после старта и не требуют жёстко заданного логического уровня при включении питания.

Наиболее подходящие GPIO для этих задач:

• GPIO4 – стабильный цифровой вход, совместим с кнопками и большинством датчиков с открытым коллектором.
• GPIO5 – часто используется для сигналов с периодическим опросом, не имеет ограничений при старте.
• GPIO12 – допускает подключение датчиков с активным выходом, не влияет на процесс загрузки.
• GPIO13 – подходит для кнопок, герконов и датчиков присутствия.
• GPIO14 – корректно работает как вход даже при наличии внешней подтяжки.

При подключении кнопок рекомендуется использовать подтяжку к питанию 3,3 В и замыкание на землю при нажатии. Это снижает вероятность ложных срабатываний и соответствует логике работы встроенных входов ESP8266.

GPIO с особыми условиями допускаются только при соблюдении требований:

• GPIO0 – допустим для кнопки, если в момент включения питания линия находится в высоком уровне.
• GPIO2 – может использоваться как вход при обязательной подтяжке к 3,3 В.
• GPIO15 – не рекомендуется для кнопок, так как должен быть зафиксирован в нуле при старте.

Какие пины ESP8266 нельзя использовать из-за режима загрузки

Часть GPIO ESP8266 напрямую участвует в выборе режима запуска микроконтроллера. Состояние этих пинов фиксируется в момент подачи питания или сброса, и любое внешнее воздействие может привести к переходу в режим прошивки или к невозможности старта программы.

GPIO2 должен находиться в высоком уровне при старте. Любая нагрузка, создающая просадку напряжения или задержку подъёма уровня, может вызвать сбой загрузки. Подключение устройств с активным выходом или без гарантированной подтяжки к 3,3 В не допускается.

GPIO15 фиксирует выбор источника загрузки и обязан быть подтянут к нулю. Подключение к нему кнопок, светодиодов или модулей без постоянной подтяжки к земле приводит к некорректному запуску или зависанию микроконтроллера.

При проектировании схемы все перечисленные пины следует считать зарезервированными и не использовать для подключения периферии, если не предусмотрены строгие аппаратные ограничения на их логические уровни в момент загрузки.

Как использовать GPIO0, GPIO2 и GPIO15 без срыва старта модуля

GPIO0, GPIO2 и GPIO15 формируют режим загрузки ESP8266, поэтому их можно задействовать в проектах только при строгом соблюдении требуемых логических уровней в момент включения питания. Любое отклонение приводит к переходу в режим прошивки или к блокировке запуска программы.

GPIO0 должен находиться в высоком уровне при обычной загрузке. Его допускается использовать для кнопок или входных сигналов, если линия подтянута к 3,3 В резистором и замыкается на землю только после завершения старта. На практике кнопку подключают между пином и землёй, а подтяжку оставляют постоянной.

GPIO2 также требует высокого уровня при старте. К нему можно подключать светодиоды через резистор к земле или использовать как цифровой вход, если внешнее устройство не создаёт нагрузки в момент подачи питания. Подключение модулей с активным выходом без задержки недопустимо.

GPIO15 обязан быть зафиксирован в нуле. Для этого используется постоянная подтяжка к земле. Допускается управление нагрузкой, если она подключена к питанию и активируется логическим нулём, либо через транзисторный ключ, не влияющий на уровень при включении.

Для всех трёх GPIO рекомендуется исключать прямое подключение реле, модулей с логикой 5 В и датчиков с неопределённым состоянием выхода при старте. При необходимости использования этих пинов в сложных схемах следует применять буферные элементы или задержку подключения сигнала после инициализации ESP8266.

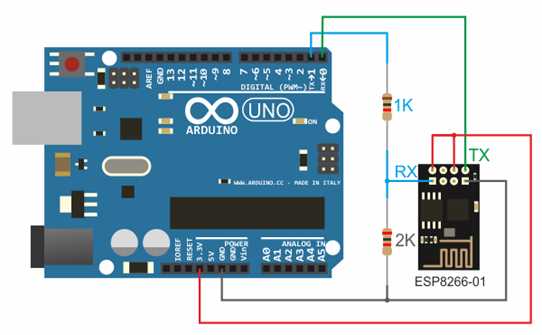

Какие пины ESP8266 подходят для I2C и SPI на практике

При использовании I2C обязательна подтяжка линий к 3,3 В резисторами номиналом 4,7–10 кОм. Подключение датчиков и дисплеев с уже установленными подтяжками допускается, если их суммарное сопротивление не создаёт избыточной нагрузки на GPIO.

Сигнал выбора устройства CS может быть выведен на любой свободный GPIO, чаще всего используют GPIO15 или GPIO5, при условии сохранения корректного уровня при загрузке. При выборе GPIO15 необходимо учитывать его обязательную подтяжку к нулю.

Программная реализация SPI допускает использование альтернативных пинов, однако при высокой скорости обмена это приводит к нестабильной передаче данных. Для проектов с постоянным обменом рекомендуется придерживаться стандартной HSPI-распиновки.

Какие GPIO ESP8266 можно применять для ШИМ и управления реле

ESP8266 поддерживает программную генерацию ШИМ практически на всех доступных GPIO, однако для стабильной работы и отсутствия конфликтов при загрузке следует выбирать пины, не влияющие на старт модуля и не занятые системными функциями.

Для управления яркостью светодиодов, скоростью двигателей и электронными ключами подходят GPIO, которые корректно инициализируются сразу после запуска прошивки и не требуют фиксированного уровня при включении питания.

При управлении реле нельзя подключать катушку напрямую к GPIO. Обязателен транзисторный или оптронный драйвер, а также диод для защиты от выбросов напряжения. Логический уровень ESP8266 составляет 3,3 В, поэтому релейные модули должны быть совместимы с этим уровнем.

GPIO0, GPIO2 и GPIO15 допустимы для ШИМ и реле только при сохранении требуемых уровней при старте. На практике их используют реже и только в схемах с гарантированной подтяжкой и отсутствием нагрузки в момент включения питания.

GPIO16 не поддерживает ШИМ, поэтому не подходит для регулирования мощности, но может использоваться для простого включения или выключения нагрузки через внешний ключ.

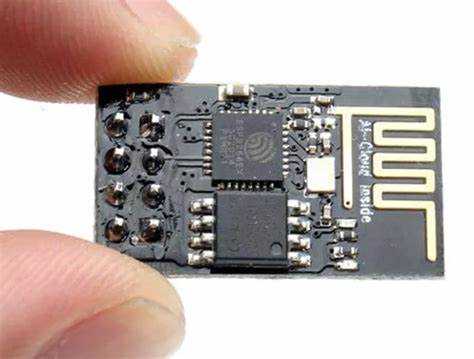

Как выбрать безопасные пины ESP8266 при прошивке и отладке

Во время прошивки и отладки ESP8266 важно использовать GPIO, которые не изменяют своё состояние до запуска пользовательского кода и не участвуют в выборе режима загрузки. Это позволяет избежать сбоев прошивки, зависаний и ложных переходов в режим программирования.

Для временных подключений, логического анализа и отладки рекомендуется использовать GPIO4, GPIO5, GPIO12, GPIO13 и GPIO14. Эти пины не требуют фиксированного уровня при старте и не конфликтуют с интерфейсом прошивки по UART.

Во время прошивки задействованы линии UART0: GPIO1 (TX) и GPIO3 (RX). Подключение к ним датчиков, реле или светодиодов приводит к ошибкам передачи данных или невозможности загрузки прошивки. Эти пины допустимо использовать только после завершения отладки или при отказе от последовательного порта.

GPIO0 следует оставлять свободным либо использовать только для кнопки перевода в режим прошивки. Любая внешняя нагрузка, способная удерживать низкий уровень, мешает нормальному запуску. GPIO2 и GPIO15 также не подходят для экспериментов во время отладки без жёстко заданных подтяжек.

При разработке рекомендуется исключать подключение силовых модулей, реле и индуктивной нагрузки к GPIO до завершения прошивки. Для тестирования логики лучше применять светодиоды с резистором или логические входы, что снижает риск сбоев и упрощает диагностику.

Оптимальный подход – заранее зарезервировать безопасные GPIO под отладку и прошивку, а режимные пины использовать только в финальной схеме с проверенными аппаратными условиями запуска.

Вопрос-ответ:

Можно ли использовать GPIO0 для обычной кнопки в готовом устройстве?

Да, GPIO0 можно задействовать под кнопку, если она не тянет линию к земле в момент включения питания. Стандартная схема — подтяжка к 3,3 В через резистор и кнопка на землю, которая нажимается уже после загрузки прошивки. При таком подключении ESP8266 запускается корректно и не переходит в режим прошивки.

Почему нельзя подключать датчики к GPIO6–GPIO11, если пины физически есть на модуле?

GPIO6–GPIO11 используются для связи ESP8266 с внешней SPI-флеш-памятью, где хранится прошивка. Эти линии активны сразу после подачи питания и остаются задействованными постоянно. Любое внешнее подключение нарушает обмен данными, что приводит к зависаниям или полной потере запуска.

Какие пины лучше выбрать для нескольких кнопок без риска проблем при старте?

Для кнопок подходят GPIO4, GPIO5, GPIO12, GPIO13 и GPIO14. Они не участвуют в выборе режима загрузки и стабильно работают как входы. Рекомендуется использовать подтяжку к питанию и замыкание на землю при нажатии, чтобы вход имел предсказуемое состояние.

Можно ли управлять реле напрямую от GPIO ESP8266?

Непосредственное подключение реле к GPIO недопустимо из-за ограничения по току и напряжению. Для управления используют транзисторный ключ или релейный модуль с оптронами, рассчитанный на логический уровень 3,3 В. GPIO4, GPIO5, GPIO12–GPIO14 подходят для подачи управляющего сигнала.

Почему при подключении устройства к GPIO2 модуль иногда не загружается?

GPIO2 должен находиться в высоком уровне в момент включения питания. Если подключённый модуль создаёт нагрузку или удерживает низкий уровень при старте, ESP8266 не запускает прошивку. Для работы с этим пином требуется постоянная подтяжка к 3,3 В и отсутствие активного сигнала при включении.

Какие пины ESP8266 можно использовать для подключения внешних датчиков и устройств?

В микроконтроллере ESP8266 доступно несколько пинов для подключения внешних датчиков и устройств. Чаще всего используются GPIO пины, такие как GPIO0, GPIO2, GPIO4, GPIO5, GPIO12, GPIO13, GPIO14 и GPIO15. Некоторые из них имеют специальные функции, например, GPIO0 используется для режима загрузки, а GPIO2 — для подключения светодиодов. Также важно учитывать, что пины GPIO1 и GPIO3 используются для UART связи и могут конфликтовать при использовании в других целях. Рекомендуется ознакомиться с документацией, чтобы точно понять, какие пины подходят для вашего проекта, в зависимости от их функций и ограничений.

Можно ли использовать все пины ESP8266 для аналоговых входов?

Нет, не все пины ESP8266 могут быть использованы для аналоговых входов. На ESP8266 имеется один пин, который поддерживает аналоговый вход — это пин GPIOA0 (или ADC0). Этот пин может быть использован для измерения напряжения в диапазоне от 0 до 1 В. Остальные пины не имеют аналоговых входов, и их можно использовать только для цифровых сигналов. Важно учитывать, что если на пин ADC0 подать напряжение выше 1 В, это может повредить микроконтроллер. Также стоит помнить, что разрешение аналогового входа ограничено 10 битами, что влияет на точность измерений.
