Неправильное закрепление USB разъема приводит к нестабильному соединению и быстрому износу контактов. Для устройств с частым подключением флешек или периферии важно выбирать методы крепления, которые выдерживают как вертикальные, так и горизонтальные нагрузки до 5–10 Н, возникающие при извлечении кабеля.
Винтовое крепление остается самым прочным вариантом для металлических корпусов: стандартные M2–M3 винты с шагом 0,4–0,5 мм обеспечивают фиксированное положение разъема, а использование пружинных шайб снижает риск самопроизвольного откручивания. Для пластиковых корпусов лучше применять заклепки или встроенные посадочные места, чтобы избежать трещин при затяжке.
Пластиковые держатели и клипсы позволяют закреплять USB разъем без сверления корпуса. Они обеспечивают зазор в 0,2–0,5 мм для компенсации расширения пластика при нагреве и минимизируют давление на пайку. Этот метод особенно удобен для тонких панелей толщиной 1–2 мм.
Использование клеевых составов, таких как эпоксидная смола или термоклей, подходит для устройств с ограниченным доступом к задней стороне платы. Рекомендуется наносить клей точечно, не покрывая контакты, и выдерживать полное отверждение 12–24 часа при температуре 20–25°C. Такой подход увеличивает сопротивление разъема к сдвигу до 15–20 Н.
Выбор подходящего типа крепежа для USB разъема
Правильный выбор крепежа зависит от материала корпуса, типа разъема и условий эксплуатации. Металлические и пластиковые корпуса требуют разных подходов для сохранения механической прочности и предотвращения повреждения платы.
Основные варианты крепежа для USB разъемов:
- Винты и гайки: подходят для металлических корпусов, обеспечивают нагрузку до 10 Н при стандартных M2–M3 винтах с шагом 0,4–0,5 мм. Применение пружинных шайб снижает риск самоотвинчивания.
- Заклепки: используются для пластиковых корпусов толщиной 1–3 мм. Обеспечивают стабильное положение без риска трещин при затяжке.
- Пластиковые клипсы и держатели: фиксируют разъем без сверления, компенсируют термическое расширение пластика до 0,5 мм и снижают нагрузку на пайку.
- Клеевые составы: эпоксидная смола и термоклей применяются там, где доступ к задней стороне платы ограничен. Полное отверждение 12–24 часа при 20–25°C увеличивает устойчивость к сдвигу до 15–20 Н.
При выборе крепежа учитывают:
- Толщину и материал корпуса.
- Частоту подключения и извлечения кабеля.
- Допустимую нагрузку на разъем (вертикальную и горизонтальную).
- Необходимость ремонта или замены разъема в будущем.
Оптимальный вариант часто комбинирует механические и клеевые методы: винт для основной фиксации и термоклей для стабилизации положения при динамических нагрузках.

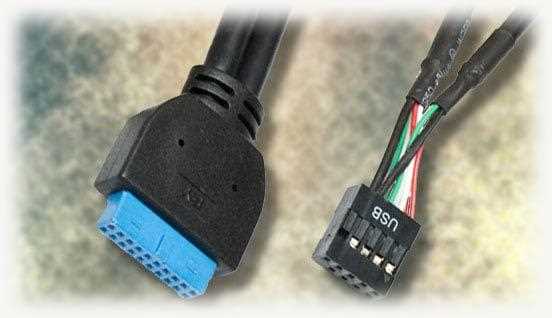

Использование винтов и гаек для фиксирования разъема
Закрепление USB разъема с помощью винтов и гаек обеспечивает стабильное механическое соединение, особенно при частом подключении кабелей с силой до 10 Н. Для металлических корпусов используют винты M2–M3 с шагом резьбы 0,4–0,5 мм, в сочетании с пружинными шайбами для предотвращения самоотвинчивания. Для пластиковых корпусов подходят короткие винты с пластиковыми закладными гайками или втулками, чтобы избежать растрескивания материала.
Диаметр отверстия под винт подбирается так, чтобы винт входил плотно и не создавал люфт: для M3 обычно 2,7–2,8 мм. Рекомендуется использовать металлические гайки с контргайкой или пружинной шайбой для повышения устойчивости к вибрации.
Примеры применения винтов и гаек в зависимости от материала корпуса:
| Материал корпуса | Диаметр винта | Тип гайки/шайбы | Допустимая нагрузка на разъем |
|---|---|---|---|
| Металл 1–3 мм | M3 | Металлическая гайка с пружинной шайбой | 10 Н |
| Пластик 1–2 мм | M2.5 | Пластиковая закладная гайка | 5–6 Н |
| Толстый пластик 3–4 мм | M3 | Металлическая гайка или втулка | 8–10 Н |
Точное соблюдение размеров винтов и гайк, а также использование шайб минимизирует люфт разъема, снижает нагрузку на пайку и увеличивает срок службы USB разъема в условиях регулярного использования.
Применение пластиковых держателей и клипс
Пластиковые держатели и клипсы фиксируют USB разъем без сверления корпуса, что особенно важно для тонких панелей толщиной 1–2 мм. Они удерживают разъем с зазором 0,2–0,5 мм, компенсируя термическое расширение пластика и предотвращая деформацию корпуса.
Держатели обычно изготавливаются из ABS или нейлона с добавкой 20–30% стекловолокна, что обеспечивает прочность на сдвиг до 5–6 Н. Клипсы с защелками фиксируют разъем на плате или панели, снижая нагрузку на пайку при подключении кабеля до 3–5 Н.
При выборе пластикового крепежа важно учитывать:
— Толщину панели и диаметр посадочного отверстия. Для панелей 1–2 мм диаметр держателя должен превышать отверстие на 0,1–0,2 мм для плотного захвата.
— Направление нагрузки: горизонтальные клипсы лучше выдерживают сдвиг, вертикальные – вытягивание кабеля.
— Возможность повторной установки: защелки и модульные держатели позволяют многократное подключение и демонтаж без разрушения крепежа.
Комбинация держателей с точечным нанесением термоклея увеличивает устойчивость разъема к динамическим нагрузкам до 8–10 Н, при этом сохраняя возможность легкой замены разъема при необходимости.

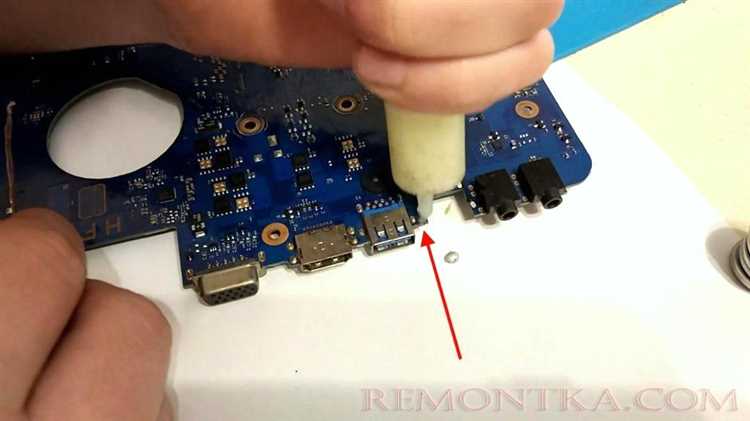

Закрепление с помощью термоклея или эпоксидной смолы
Термоклей обеспечивает точечную фиксацию USB разъема на корпусе без механического вмешательства в материал панели. Рекомендуется наносить клей в местах, не контактирующих с контактами, чтобы избежать замыкания. Оптимальная температура нанесения 170–190°C, время остывания 5–10 минут. Такой метод выдерживает сдвиг до 8 Н и подходит для пластиковых и тонких металлических корпусов.
Эпоксидная смола обеспечивает более прочное соединение, особенно для металла и толстого пластика. Используется двухкомпонентная смола с временем схватывания 12–24 часа при 20–25°C. Для увеличения механической устойчивости рекомендуется наносить смолу точечно на боковые и верхние грани разъема, избегая контакта с пайкой. После полного отверждения сопротивление сдвигу достигает 15–20 Н.
При использовании клеевых составов важно контролировать слой нанесения: избыточное количество повышает риск деформации корпуса и контактов, недостаточное – снижает надежность фиксации. Для динамических нагрузок и частого подключения кабеля рекомендуется комбинировать клеевой метод с механическим креплением, например, винтами или клипсами.
Использование монтажных панелей и рамок для USB
Монтажные панели и рамки позволяют фиксировать USB разъемы на корпусе без прямого сверления или сверления точных посадочных отверстий. Панели из ABS, алюминия или стали толщиной 1–3 мм обеспечивают жесткую посадку и распределяют нагрузку от подключаемого кабеля на большую площадь.
Рамки с защелками или винтовыми креплениями удерживают разъем с зазором 0,1–0,3 мм, что снижает нагрузку на пайку до 3–5 Н при горизонтальном сдвиге. Для панелей толщиной 2–3 мм рекомендуется использовать винты M2.5–M3 с пружинными шайбами для компенсации вибраций.
При проектировании рамок важно учитывать направление нагрузки: вертикальные стенки рамки лучше удерживают разъем от вытягивания кабеля, а горизонтальные фиксаторы предотвращают сдвиг. Для тонких пластиковых корпусов оптимально использовать рамки с интегрированными защелками, которые фиксируют разъем без усилия на корпус и позволяют многократную установку и демонтаж.
Комбинация монтажной панели с точечным нанесением термоклея повышает устойчивость разъема к динамическим нагрузкам до 10–12 Н, при этом сохраняется возможность замены разъема без разрушения корпуса.
Проверка прочности и устойчивости соединения после установки
Визуальный контроль позволяет выявить зазоры, деформации корпуса и неплотную посадку разъема. Следует убедиться, что винты затянуты до указанного момента, а держатели и клипсы полностью вошли в посадочные отверстия.
Тест на сдвиг и вытягивание проводится с помощью динамометра или вручную, прикладывая силу до 5–10 Н в направлении, соответствующем эксплуатации. Разъем не должен смещаться, люфт превышать 0,2 мм или передавать нагрузку на пайку.
Для креплений с клеем рекомендуется проверять сцепление после полного отверждения: термоклей 5–10 минут после охлаждения, эпоксидная смола 12–24 часа при 20–25°C. Любое смещение разъема указывает на необходимость дополнительной фиксации или корректировки количества клея.
Повторное подключение кабеля 50–100 раз имитирует реальную эксплуатацию. Разъем не должен расшатываться, а контакты сохранять стабильное соединение с платой. При обнаружении люфта рекомендуется комбинировать механическое крепление и точечное нанесение клея для повышения устойчивости.
Контроль устойчивости завершает процесс установки: только после успешного прохождения всех тестов разъем можно считать надежно закрепленным на корпусе.
Вопрос-ответ:
Какой тип крепежа лучше использовать для USB разъема в пластиковом корпусе толщиной 2 мм?
Для пластикового корпуса толщиной 2 мм оптимальны пластиковые закладные гайки или клипсы. Они фиксируют разъем без сверления корпуса и распределяют нагрузку, снижая риск появления трещин. Если необходимо усиление, можно дополнительно применить точечное нанесение термоклея на боковые грани разъема, при этом оставляя контакты свободными. Такой способ выдерживает сдвиг до 5–6 Н и позволяет многократное подключение кабеля без разрушения посадочного места.
Можно ли закрепить USB разъем только с помощью клея без использования винтов или рамок?
Да, можно, но устойчивость соединения будет ниже по сравнению с механическим крепежом. Термоклей обеспечивает фиксацию с нагрузкой до 8 Н, а эпоксидная смола — до 15–20 Н. Для увеличения прочности рекомендуется наносить клей точечно на боковые и верхние грани разъема, избегая контактов и пайки. В устройствах с частым подключением кабеля лучше комбинировать клеевой метод с винтовым или рамочным креплением, чтобы нагрузка не передавалась на пайку.
Какая сила сдвига или вытягивания считается допустимой для проверенного USB разъема?
Допустимая сила сдвига зависит от типа крепления и материала корпуса. Для металлических корпусов с винтами M2–M3 устойчивость разъема достигает 10 Н. Для пластиковых держателей и клипс она обычно составляет 5–6 Н. Проверка выполняется вручную или с помощью динамометра: разъем не должен смещаться больше 0,2 мм, а нагрузка не должна передаваться на пайку платы.
Как правильно использовать монтажные панели для фиксации USB разъема на тонкой панели?
Для тонкой панели 1–2 мм оптимально использовать рамки с защелками. Они фиксируют разъем без сверления и распределяют нагрузку на большую площадь. Важно учитывать направление нагрузки: вертикальные стенки удерживают разъем от вытягивания кабеля, горизонтальные — предотвращают сдвиг. Для дополнительной прочности можно применить точечное нанесение термоклея на боковые грани разъема, что повышает сопротивление к динамическим нагрузкам до 8–10 Н.
Как проверить надежность закрепленного USB разъема после установки?
Сначала проводят визуальный контроль: проверяют отсутствие зазоров, деформаций и неплотной посадки. Затем выполняют тест на сдвиг и вытягивание с нагрузкой 5–10 Н, убедившись, что разъем не смещается и нагрузка не передается на пайку. Для клеевых соединений проверяют полное отверждение термоклея или эпоксидной смолы. Повторное подключение кабеля 50–100 раз имитирует эксплуатацию и показывает, сохраняет ли разъем устойчивость. Любой люфт указывает на необходимость дополнительной фиксации или усиления соединения.
