Как на карте передается ландшафт

Рельеф определяет проходимость территории, условия строительства, направление стока воды и особенности землепользования. На карте он не изображается напрямую, поэтому используется набор графических и числовых приёмов, позволяющих передать форму поверхности на плоскости. Понимание этих приёмов необходимо не только географам и картографам, но и инженерам, туристам, кадастровым специалистам и преподавателям.

Наиболее распространённый способ – горизонтали, показывающие линии равных высот. По расстоянию между ними можно определить крутизну склона, а по замкнутым контурам – форму возвышенностей и впадин. Однако одних горизонталей часто недостаточно, поэтому карты дополняются отметками высот, цветовой окраской и светотеневой моделировкой, каждая из которых решает свою практическую задачу.

Выбор метода зависит от масштаба карты и её назначения. Крупномасштабные топографические карты используют численные значения и плотную сеть горизонталей, тогда как обзорные физические карты опираются на цветовые пояса высот и обобщённые формы. Для анализа маршрутов, проектирования дорог или оценки опасных участков важно понимать, какие элементы карты дают точную информацию, а какие служат для визуального восприятия.

В статье рассматриваются основные способы передачи рельефа, их особенности и ограничения, а также практические рекомендации по чтению карт с разными типами изображения высот и форм земной поверхности.

Как читать горизонтали и определять крутизну склонов

Крутизна склона определяется расстоянием между горизонталями: чем оно меньше, тем склон круче. Для практической оценки важно учитывать масштаб карты, так как одинаковое графическое расстояние на разных масштабах соответствует разной протяжённости на местности.

• Горизонтали расположены близко – уклон более 20°, характерен для обрывов и крутых склонов.
• Среднее расстояние между линиями – уклон 5–15°, типичен для холмистых территорий.
• Большие интервалы – уклон менее 5°, свойственен равнинам и пологим склонам.

Для более точного определения уклона используется расчёт по формуле: отношение разности высот между двумя горизонталями к горизонтальному расстоянию между ними. Полученное значение умножается на 100 для выражения уклона в процентах, либо переводится в градусы при инженерных расчётах.

Форма горизонталей даёт информацию о характере рельефа. Замкнутые линии с увеличением высоты к центру указывают на возвышенность, с уменьшением – на замкнутую впадину. V-образные изгибы, направленные остриём вверх по склону, показывают долины и водотоки, что важно при анализе дренажа и выборе маршрутов.

1. Определить высоту сечения по легенде карты.
2. Найти минимальное расстояние между горизонталями в интересующем участке.
3. Соотнести его с масштабом и вычислить уклон.
4. Проверить направление склона по уменьшению высотных значений.

Чтение горизонталей позволяет заранее оценить сложность рельефа, выбрать безопасный путь движения и избежать участков с резкими перепадами высот, не прибегая к дополнительным источникам данных.

Использование отметок высот для точного определения абсолютных значений

Отметки высот применяются для фиксации точных абсолютных значений отдельных точек местности, где данных горизонталей недостаточно. Они указываются в метрах над уровнем моря и привязываются к характерным объектам: вершинам, седловинам, дну оврагов, пересечениям дорог, гидротехническим сооружениям.

Числовые подписи позволяют определить высоту точки без интерполяции между линиями рельефа. Это особенно важно на участках с редкой сетью горизонталей, в зонах слабых уклонов и на плоских поверхностях, где визуальная оценка высот затруднена.

При работе с отметками необходимо учитывать тип карты. На топографических картах крупного масштаба значения могут приводиться с точностью до 0,1 м, тогда как на обзорных физических картах округление выполняется до целых метров. Использование этих данных требует проверки масштаба и системы высот, принятой при составлении карты.

Для прикладных задач отметки высот применяются в следующих случаях:

– определение превышения между двумя конкретными точками;

– уточнение высоты вершин и перевалов при прокладке маршрутов;

– анализ потенциальных зон подтопления и водосбора;

– контроль проектных отметок при инженерных изысканиях.

При сравнении нескольких отметок важно учитывать их расположение относительно горизонталей: значение должно логично вписываться между соседними линиями рельефа. Несоответствие может указывать на искусственное происхождение объекта или на локальные формы поверхности, не отражённые горизонталями.

Грамотное использование отметок высот позволяет получить численно точную информацию о рельефе без дополнительных измерений на местности и существенно повышает достоверность анализа карты.

Применение штриховки для показа формы склонов и направлений падения

Штриховка используется для наглядного отображения формы склонов в тех случаях, когда требуется быстрое визуальное понимание рельефа без анализа числовых данных. Каждый штрих ориентируется в направлении наибольшего падения склона, то есть перпендикулярно горизонталям, что позволяет сразу определить, куда уходит поверхность.

Длина и плотность штрихов несут дополнительную информацию. Короткие и часто расположенные линии указывают на крутые склоны, более длинные и разреженные – на пологие участки. Такой приём широко применялся на ранних топографических картах и до сих пор встречается в учебных и специальных схемах.

Для корректного чтения штриховки важно учитывать несколько правил:

– штрихи всегда направлены вниз по склону;

– верхняя часть штриха примыкает к более высокой отметке;

– изменение густоты штрихов отражает изменение крутизны, а не абсолютной высоты.

Штриховка особенно полезна при изображении резких форм рельефа: уступов, откосов, бортов оврагов, террас. В таких зонах горизонтали могут сближаться до слияния, а штрихи позволяют сохранить читаемость карты и подчеркнуть направление падения поверхности.

При анализе карты со штриховкой следует помнить, что данный способ не даёт числовых значений высоты. Для количественной оценки уклонов и перепадов он используется совместно с горизонталями или отметками высот, дополняя их визуальной информацией о пространственной ориентации склонов.

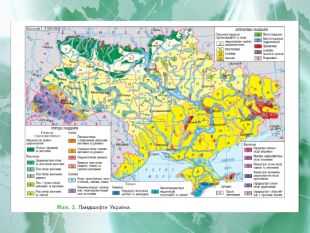

Передача высот с помощью цветовой шкалы и градаций оттенков

Цветовая шкала применяется для отображения абсолютных высот на обзорных и физико-географических картах, где требуется быстрое считывание общей структуры рельефа. Каждому диапазону высот присваивается определённый цвет или оттенок, что позволяет без измерений отличать низменности, возвышенности и горные области.

Стандартная гипсометрическая шкала строится по принципу постепенного перехода от холодных тонов к тёплым. Низкие отметки отображаются зелёными оттенками, средние – жёлтыми и охристыми, высокие – коричневыми и белыми. Границы диапазонов задаются в метрах над уровнем моря и указываются в легенде карты.

Градации оттенков внутри одного цвета используются для более детального разделения высотных поясов. Чем темнее или насыщеннее тон, тем выше абсолютное значение. Такой приём помогает различать плавные перепады высот на больших территориях без перегрузки карты линиями.

При чтении цветовой шкалы необходимо учитывать, что она не передаёт форму склонов и локальные перепады. Для анализа уклонов и направлений падения поверхности цветовая заливка используется совместно с горизонталями или светотеневой отмывкой, дополняя их информацией о высотном положении участков местности.

Как светотеневая отмывка помогает визуально распознавать формы рельефа

Светотеневая отмывка применяется для имитации объёмного восприятия поверхности за счёт распределения светлых и тёмных тонов. Освещение на карте условно задаётся с северо-западного направления, поэтому склоны, обращённые к источнику света, выглядят более светлыми, а противоположные – затемнёнными.

Такой приём позволяет без числовых расчётов различать формы рельефа: хребты выделяются вытянутыми светлыми гребнями, долины – затемнёнными полосами, а замкнутые понижения читаются как участки с равномерным затемнением по краям. Мелкие детали, слабо выраженные горизонталями, становятся визуально различимыми.

При анализе карты важно помнить, что интенсивность тени не отражает высоту точки, а показывает ориентацию и крутизну склонов. Резкие переходы от светлого к тёмному указывают на крутые формы, плавные градиенты – на пологие поверхности.

Светотеневая отмывка особенно полезна при изучении горных районов, расчленённых плато и эрозионных форм. Она облегчает чтение рельефа на картах среднего и мелкого масштаба, где плотная сеть горизонталей была бы избыточной.

Для практического использования данный способ следует рассматривать совместно с другими элементами карты. Сопоставление отмывки с горизонталями и отметками высот позволяет избежать ошибочного восприятия и получить целостное представление о пространственной структуре поверхности.

Построение продольных и поперечных профилей по карте

Продольный и поперечный профили позволяют представить рельеф в виде вертикального сечения, что важно для анализа уклонов, высот и формы склонов. Продольный профиль строится вдоль линии маршрута или водотока, поперечный – перпендикулярно основному направлению движения или долины.

Алгоритм построения профиля включает следующие шаги:

1. Нанести на карту выбранную линию профиля.
2. Определить точки пересечения линии с горизонталями и отметками высот.
3. Перенести горизонтальное расстояние на бумажный или цифровой график, сохранив масштаб.
4. Отложить высоты точек вертикально с учётом масштаба высот.
5. Соединить точки плавной линией для отображения формы рельефа.

При построении профиля важно соблюдать пропорции масштаба, так как несоответствие горизонтального и вертикального масштабов искажает визуальное восприятие крутизны склонов. Для инженерных расчётов используют одинаковый масштаб или специальное вертикальное увеличение.

• Продольный профиль выявляет перепады высот вдоль маршрута, крутизну склонов и потенциальные затруднения движения.
• Поперечный профиль показывает форму долин, склонов и водоразделов, помогает оценить водоотвод и расположение обвалов или террас.
• Сочетание обоих типов профилей позволяет составить трёхмерное представление рельефа без непосредственного выхода на местность.

Регулярное использование продольных и поперечных профилей повышает точность планирования маршрутов, инженерных работ и геоморфологических исследований, позволяя выявлять скрытые формы рельефа и оценивать перепады высот с конкретными числовыми данными.

Вопрос-ответ:

Как определить крутизну склона по горизонталям на карте?

Крутизна склона оценивается по расстоянию между соседними горизонталями. Чем они расположены ближе друг к другу, тем круче склон. Для точной оценки нужно учитывать высоту сечения горизонталей, указанную в легенде карты, и масштаб. Например, на топографической карте с сечением 10 м и масштабом 1:25 000 расстояние между линиями 5 мм на карте соответствует 125 м на местности, что позволяет рассчитать уклон в процентах или градусах.

В каких случаях полезнее использовать отметки высот, а не только горизонтали?

Отметки высот применяются на участках с редкой сетью горизонталей или на равнинных территориях, где линии рельефа малоинформативны. Они дают точные значения абсолютной высоты отдельных точек: вершин, седловин, дна оврагов. Это позволяет определить перепад высот между ключевыми точками, оценить уклоны и сопоставить их с горизонталями для анализа формы поверхности.

Как штриховка помогает понять направление склона?

Штриховка показывает направление падения склона: штрихи ориентируются перпендикулярно горизонталям и направлены вниз. Плотность линий указывает на крутизну: чем плотнее штрихи, тем склон круче. По форме штриховки можно определить характер возвышенностей и впадин, быстро выделяя резкие уступы, овраги и террасы без необходимости расчёта уклона.

Что даёт использование цветовой шкалы на физической карте?

Цветовая шкала позволяет сразу оценить высоты различных участков территории. Каждый диапазон высот обозначается отдельным цветом или оттенком, например, зелёный для низменностей, жёлтый для возвышенностей, коричневый для гор, белый для высокогорий. Градации оттенков внутри диапазона показывают плавные перепады высоты, что облегчает визуальное восприятие рельефа на больших территориях без перегрузки горизонталями.

Для чего строят продольные и поперечные профили по карте?

Продольные профили показывают перепады высот вдоль выбранной линии, например маршрута или водотока, а поперечные профили — перпендикулярно этой линии для оценки формы склонов и долин. Построение профиля включает определение точек пересечения линии с горизонталями и отметками высот, перенесение их на график с масштабированием по горизонтали и вертикали, и соединение точек линией. Это позволяет видеть форму склонов, вычислять уклоны и планировать маршруты или инженерные работы с числовой точностью.
