Raid card что это

Практическая ценность RAID-карты проявляется в задачах, где потеря данных или простой недопустимы: файловые серверы, системы видеонаблюдения, виртуализация, базы данных, почтовые сервисы. Аппаратный контроллер позволяет объединять HDD и SSD в массивы уровней RAID 0, 1, 5, 6, 10 и их вариации, обеспечивая предсказуемое поведение системы при выходе диска из строя. Многие модели поддерживают горячую замену накопителей и автоматическое восстановление массива без остановки сервера.

Отдельного внимания заслуживает встроенный кэш-памяти RAID-карты, часто объемом от 512 МБ до нескольких гигабайт, с поддержкой батареи или суперконденсатора. Такой кэш ускоряет операции записи и защищает данные при внезапном отключении питания. Для систем с интенсивной записью это критический параметр, который напрямую влияет на целостность информации.

Выбор RAID-карты требует учета интерфейсов подключения (SAS, SATA, NVMe), пропускной способности шины PCI Express, числа поддерживаемых дисков и совместимости с операционной системой. Ошибка на этом этапе может привести к ограничению масштабирования или проблемам с драйверами. Понимание принципов работы RAID-карты позволяет заранее подобрать решение под конкретную нагрузку и избежать архитектурных просчетов.

Что представляет собой RAID-карта на уровне аппаратуры

Ключевые аппаратные компоненты RAID-карты включают:

• контроллерный чип с собственной микропрограммой, отвечающей за логику RAID;
• выделенную оперативную память (кэш), обычно DDR3 или DDR4, объемом от 256 МБ до 8 ГБ;
• интерфейсы подключения накопителей: SATA, SAS или комбинированные;
• разъемы для подключения внешних корзин дисков через mini-SAS или SFF-8643;
• модуль защиты кэша – батарея (BBU) или суперконденсатор (CacheVault).

Кэш-память RAID-карты используется для буферизации операций записи и чтения. При включенном режиме write-back данные сначала помещаются в кэш, а затем записываются на диски. Это снижает задержки и сглаживает пиковые нагрузки. Наличие BBU или суперконденсатора предотвращает потерю данных в кэше при аварийном отключении питания, сохраняя их до восстановления электроснабжения.

На аппаратном уровне RAID-карта абстрагирует физические диски, представляя операционной системе логические тома. ОС взаимодействует с ними как с обычными дисками, не зная о количестве накопителей, типе RAID и алгоритмах восстановления. Это упрощает администрирование и снижает зависимость работы массива от драйверов файловой системы.

При выборе RAID-карты важно учитывать аппаратные ограничения:

• максимальное число подключаемых дисков и поддерживаемые уровни RAID;
• пропускную способность PCIe (x4, x8, x16) для исключения узких мест;
• поддержку SSD и команд TRIM/UNMAP;
• возможность обновления прошивки и наличие средств мониторинга состояния массива.

Аппаратная реализация RAID-карты делает ее критическим элементом подсистемы хранения, от которого зависит поведение дисков, скорость отклика и сценарии восстановления данных при сбоях.

Какие задачи хранения данных решает RAID-карта

RAID-карта решает задачу обеспечения непрерывного доступа к данным при отказе одного или нескольких накопителей. За счет аппаратной реализации зеркалирования и четности контроллер поддерживает работу массивов RAID 1, 5, 6 и 10, позволяя системе продолжать функционирование без остановки сервиса. Это критично для серверов с круглосуточной нагрузкой, где простой даже на несколько минут приводит к потере транзакций или нарушению бизнес-процессов.

Контроллер также берет на себя автоматическое восстановление массива после замены неисправного диска. Процесс реконструкции выполняется в фоновом режиме, с контролем приоритетов, чтобы не блокировать рабочие операции. Для массивов RAID 6 это особенно важно, так как восстановление может занимать часы или дни, и без аппаратного управления риск потери данных возрастает.

RAID-карта упрощает масштабирование хранилища. Администратор может добавлять диски, расширять логические тома или переносить массивы между серверами без изменения структуры данных на уровне операционной системы. Это снижает сложность миграций и позволяет планировать рост емкости без полной перестройки инфраструктуры.

Отдельной задачей является защита данных при сбоях питания. RAID-карты с батареей или суперконденсатором сохраняют содержимое кэша и завершают незаписанные операции после восстановления питания. Для систем с интенсивной записью это предотвращает повреждение файловых систем и несогласованность данных.

Использование RAID-карты оправдано там, где требуется сочетание отказоустойчивости, предсказуемого поведения хранилища и централизованного управления дисками без зависимости от реализации RAID на уровне операционной системы.

Чем RAID-карта отличается от программного RAID

Ключевое отличие RAID-карты от программного RAID заключается в уровне реализации логики массива. Аппаратный RAID использует собственный контроллер с выделенным процессором и памятью, тогда как программный RAID полностью опирается на ресурсы центрального процессора и ядро операционной системы. Это напрямую влияет на поведение системы под нагрузкой и при сбоях.

RAID-карта функционирует независимо от установленной ОС. Массив и его метаданные хранятся на контроллере и дисках, поэтому при переустановке системы или миграции сервера логические тома остаются доступными без пересборки. Программный RAID, напротив, требует поддержки со стороны ОС и может быть недоступен при смене платформы или загрузочного окружения.

RAID-карта предпочтительна для серверов с постоянной нагрузкой, большим числом дисков и требованиями к предсказуемому восстановлению после отказов. Программный RAID оправдан в тестовых средах, малых системах или при ограниченном бюджете, где допустима зависимость хранилища от операционной системы и ресурсов CPU.

При выборе между этими подходами важно учитывать не только текущую нагрузку, но и сценарии отказов, обновлений и миграций, так как именно в нестандартных ситуациях различия между аппаратным и программным RAID проявляются наиболее явно.

В каких сценариях без RAID-карты не обойтись

RAID-карта становится обязательным компонентом в системах, где отказ одного накопителя не должен приводить к остановке сервисов. Это характерно для серверов, обслуживающих транзакционные базы данных, корпоративные ERP и CRM-системы, где потеря доступа даже на короткий промежуток времени нарушает целостность данных и цепочки операций.

• серверы виртуализации с большим числом виртуальных машин и интенсивной записью журналов;
• почтовые системы и файловые хранилища с постоянным ростом объема данных;
• платформы резервного копирования с непрерывными задачами записи;
• системы видеонаблюдения с потоковой записью с десятков камер;
• инфраструктуры, требующие горячей замены дисков без остановки сервера.

Отдельный сценарий – использование RAID 5 и RAID 6 на массивах большой емкости. Восстановление таких массивов после отказа диска может занимать значительное время. Аппаратная RAID-карта управляет приоритетами реконструкции, снижая риск второго отказа и сохраняя доступность данных в процессе восстановления.

RAID-карта также необходима в средах с жесткими требованиями к загрузке системы. Загрузочные массивы с несколькими дисками, особенно при использовании NVMe или SAS-накопителей, проще и надежнее реализуются через аппаратный контроллер, который предоставляет операционной системе уже готовый логический диск.

В сценариях, где важны предсказуемость поведения хранилища, минимизация рисков при сбоях и централизованное управление дисками, отказ от RAID-карты приводит к усложнению архитектуры и росту операционных рисков.

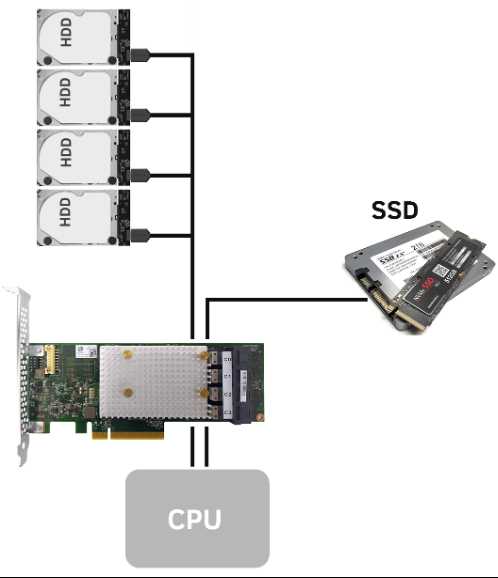

Как работает RAID-карта: контроллер, кэш, прошивка

Контроллер использует собственную очередь команд и алгоритмы балансировки нагрузки. Это позволяет обрабатывать параллельные запросы чтения и записи, снижая задержки при обращении к массиву из нескольких дисков. В конфигурациях с SAS- и NVMe-накопителями пропускная способность ограничивается уже не логикой RAID, а возможностями шины PCI Express и самих дисков.

Кэш-память RAID-карты служит промежуточным буфером между системой и накопителями. При включенном режиме write-back данные сначала фиксируются в кэше и подтверждаются операционной системе, а затем записываются на диски в оптимальном порядке. Это особенно важно для операций с большим числом мелких записей, характерных для журналируемых файловых систем и баз данных.

Для защиты данных в кэше применяются батареи или суперконденсаторы. При потере питания контроллер сохраняет содержимое кэша и завершает незаписанные операции после восстановления электроснабжения. При выборе RAID-карты рекомендуется проверять ресурс батареи и возможность ее замены без отключения сервера.

Прошивка RAID-карты определяет поддерживаемые уровни RAID, алгоритмы восстановления массива и механизмы мониторинга. Через нее настраиваются приоритеты реконструкции, политики кэширования и уведомления о сбоях. Регулярное обновление прошивки позволяет исправлять ошибки, расширять совместимость с накопителями и повышать стабильность работы хранилища.

Слаженная работа контроллера, кэша и прошивки формирует поведение RAID-массива в штатных и аварийных ситуациях, поэтому при проектировании системы хранения важно рассматривать RAID-карту как полноценный вычислительный узел, а не простой адаптер для подключения дисков.

По каким параметрам выбирать RAID-карту под конкретный сервер

Первый параметр выбора – тип и количество подключаемых накопителей. RAID-карта должна поддерживать используемые интерфейсы SATA, SAS или NVMe и иметь достаточное число портов для текущей конфигурации с запасом под расширение. Для серверов с дисковыми корзинами важно учитывать тип разъемов mini-SAS и совместимость с бэкплейнами.

Пропускная способность шины PCI Express определяет, сможет ли контроллер раскрыть потенциал массива. Для систем с несколькими SSD требуется минимум PCIe x8, а при использовании быстрых NVMe-накопителей – PCIe четвертого или пятого поколения. Узкая шина становится ограничивающим фактором даже при мощном контроллере.

Отдельного внимания заслуживает объем и тип кэш-памяти. Для серверов с интенсивной записью предпочтительны модели с кэшем от 1 ГБ и поддержкой write-back. Обязательным условием является наличие батареи или суперконденсатора, защищающего данные в кэше при сбоях питания.

Поддерживаемые уровни RAID напрямую связаны с задачами сервера. Для файловых хранилищ и резервного копирования актуальны RAID 6 и RAID 60, для виртуализации и баз данных – RAID 10. Перед покупкой следует убедиться, что контроллер поддерживает нужные уровни без дополнительных лицензий.

Совместимость с операционной системой и гипервизорами критична для серверной среды. Необходимо проверять наличие официальных драйверов, поддержку загрузки ОС с массива и корректную работу средств мониторинга. Отсутствие обновлений драйверов со стороны производителя усложняет дальнейшую эксплуатацию.

Дополнительные параметры, влияющие на выбор, включают возможность горячей замены дисков, перенос массивов между контроллерами одной серии, средства оповещения о сбоях и длительность поддержки модели. Учет этих факторов позволяет подобрать RAID-карту, соответствующую реальной нагрузке и жизненному циклу сервера.

Какие ограничения и риски важно учитывать при использовании RAID-карты

Существует риск аппаратной привязки массива к конкретной модели контроллера. При выходе RAID-карты из строя восстановление данных часто возможно только на совместимом устройстве того же производителя и поколения. Отсутствие запасного контроллера увеличивает время простоя и усложняет аварийное восстановление.

Процессы реконструкции массива после замены диска создают дополнительную нагрузку на накопители. На массивах большой емкости вероятность второго отказа в этот период возрастает, особенно при использовании RAID 5 с жесткими дисками. Для таких сценариев рекомендуется выбирать RAID 6 или сокращать время восстановления за счет более быстрых дисков.

Кэш-память RAID-карты требует контроля состояния батареи или суперконденсатора. Потеря работоспособности модуля защиты может привести к автоматическому отключению write-back и резкому снижению скорости записи. Регулярная диагностика и плановая замена батарей снижают этот риск.

Обновление прошивки RAID-карты связано с потенциальными сбоями. Некорректная прошивка или прерывание процесса обновления способны нарушить доступ к массиву. Перед обновлением необходимо проверять совместимость версии прошивки с установленными дисками и выполнять операцию в запланированное окно обслуживания.

RAID-карта добавляет дополнительный уровень сложности в инфраструктуру. Ошибки конфигурации, неправильный выбор уровня RAID или игнорирование мониторинга состояния массива увеличивают вероятность скрытых проблем. Грамотное администрирование и документирование конфигурации являются обязательными условиями безопасной эксплуатации.

Вопрос-ответ:

Можно ли использовать RAID-карту в обычном настольном компьютере, а не только в сервере?

Да, RAID-карта может устанавливаться и в настольный ПК, если в нем есть свободный слот PCI Express и подходящий блок питания. Такой вариант оправдан при работе с большими объемами данных, например при видеомонтаже или хранении архивов. Нужно учитывать габариты карты, охлаждение и поддержку драйверов для используемой операционной системы.

Что произойдет с данными, если сама RAID-карта выйдет из строя?

При отказе RAID-карты доступ к массиву будет потерян, даже если все диски исправны. Восстановление обычно выполняется путем установки совместимого контроллера того же производителя и серии. Если такой карты нет, процесс восстановления усложняется и может потребовать специализированных сервисов.

Есть ли смысл ставить RAID-карту при использовании только SSD?

Смысл есть в сценариях с высокой нагрузкой на запись и большим числом SSD. Аппаратный контроллер берет на себя управление очередями команд и кэшированием, что снижает задержки. При небольшом количестве накопителей прирост может быть минимальным, и программный RAID окажется достаточным.

Поддерживает ли RAID-карта работу с разными по объему и скорости дисками?

RAID-карта допускает установку дисков с разными характеристиками, но массив будет ориентироваться на самый медленный и наименьший по объему накопитель. Это приводит к потере части емкости и снижению скорости. Для стабильной работы рекомендуется использовать одинаковые модели дисков.

Нужна ли RAID-карта, если уже настроено резервное копирование?

Резервное копирование и RAID решают разные задачи. Бэкапы защищают от логических ошибок и удалений, а RAID-карта обеспечивает доступность данных при отказе дисков. Совмещение этих подходов снижает простои и упрощает восстановление сервисов после аппаратных сбоев.

Можно ли перенести диски с RAID-карты на другой сервер без потери данных?

Перенос возможен, если используется совместимая RAID-карта того же производителя и близкой серии. В этом случае контроллер считывает метаданные массива с дисков и восстанавливает логический том без пересборки. При замене на контроллер другого бренда массив чаще всего не определяется, и доступ к данным требует ручного восстановления.

Как RAID-карта влияет на загрузку системы и работу процессора?

RAID-карта снимает с центрального процессора операции, связанные с обработкой массивов, включая вычисление четности и управление очередями запросов. Это снижает нагрузку на CPU при активной работе с дисками и делает поведение системы более стабильным под длительной нагрузкой, особенно при большом числе накопителей.
