Обозначение AT SPI D BUS BUS часто встречается в технической документации, схемах и описаниях программно-аппаратных комплексов, где одновременно задействованы разные способы обмена данными. Речь идет не об одном стандарте, а о совокупности интерфейсов и протоколов, каждый из которых решает свою задачу: AT-команды управляют устройствами, SPI обеспечивает прямой обмен данными на уровне микроконтроллеров, D-BUS используется для взаимодействия процессов, а термин BUS BUS обычно указывает на многоканальную или каскадную шину.

На практике такая комбинация применяется в системах, где требуется связать низкоуровневую электронику и высокоуровневое программное окружение. Примером служат IoT-шлюзы, промышленная автоматика и телекоммуникационное оборудование: микроконтроллер по SPI получает данные с датчиков, модем управляется через AT-команды, а результаты передаются в операционную систему Linux с помощью D-BUS для обработки сервисами и пользовательскими приложениями.

Понимание различий между этими интерфейсами позволяет корректно выбрать архитектуру системы. SPI целесообразно использовать для коротких соединений с высокой скоростью передачи, AT – для конфигурации и контроля внешних модулей, D-BUS – для маршрутизации событий и команд внутри ОС. Неправильное смешение уровней приводит к задержкам, усложнению отладки и росту нагрузки на процессор.

При проектировании решений с участием AT, SPI и D-BUS рекомендуется заранее определить границы ответственности каждого интерфейса, зафиксировать форматы данных и точки преобразования протоколов. Это снижает количество ошибок при интеграции, упрощает сопровождение прошивок и повышает предсказуемость работы всей системы.

AT SPI D BUS BUS: что это и где применяется

Фраза AT SPI D BUS BUS используется как собирательное обозначение набора интерфейсов, которые работают на разных уровнях системы и часто встречаются вместе в сложных устройствах. AT относится к текстовым командам управления модемами и радиомодулями, SPI – к синхронной последовательной шине для прямого обмена между микросхемами, D-BUS – к межпроцессному взаимодействию в Linux, а BUS BUS обычно указывает на множественные или каскадные шины, объединяющие несколько подсистем.

Когда устройство работает под управлением Linux или другой Unix-подобной ОС, появляется уровень D-BUS. Он не передает «сырые» данные датчиков, а используется для уведомлений, команд и статусов. Например, сервис, принимающий данные по SPI, может через D-BUS передать информацию демону логирования или пользовательскому интерфейсу, не открывая прямой доступ к драйверам.

На практике сочетание AT, SPI и D-BUS встречается в IoT-шлюзах, промышленных контроллерах, телематических блоках и встраиваемых компьютерах. Рекомендовано четко разграничивать: SPI – только для детерминированного обмена с периферией, AT – для управления внешними модулями, D-BUS – для логики и координации процессов. Такой подход упрощает масштабирование системы и локализацию неисправностей.

Расшифровка аббревиатур AT, SPI, D-BUS и BUS BUS в контексте интерфейсов

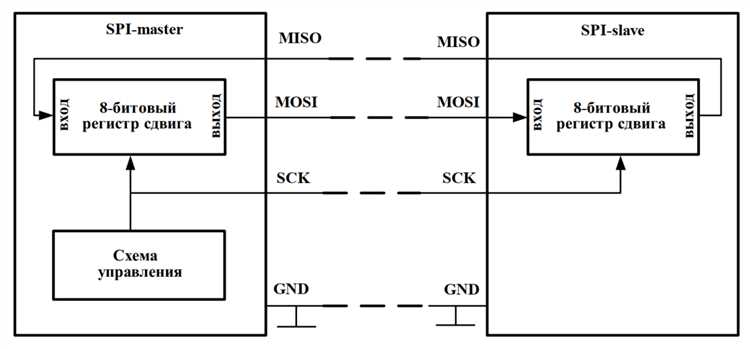

SPI расшифровывается как Serial Peripheral Interface и представляет собой синхронную последовательную шину для обмена данными между ведущим и ведомыми устройствами. Интерфейс работает на уровне аппаратных сигналов и применяется для связи микроконтроллеров с памятью, датчиками, дисплеями и специализированными контроллерами. При проектировании важно учитывать длину линий, согласование уровней напряжения и отдельную линию выбора устройства для каждого ведомого.

D-BUS – это система межпроцессного взаимодействия, ориентированная на обмен сообщениями внутри операционной системы, чаще всего Linux. Аббревиатура не относится к аппаратным шинам и используется для доставки событий, вызова методов и передачи параметров между демонами и приложениями. D-BUS применяется для разделения ответственности между сервисами, что упрощает сопровождение и обновление программных компонентов.

BUS BUS не является формальным стандартом и обычно используется как инженерное обозначение архитектуры с несколькими шинами или уровнями обмена. Под этим термином подразумевают каскадное соединение интерфейсов, когда данные проходят через несколько BUS-уровней: от аппаратных шин к программным. В технической документации важно явно расшифровывать, какие именно шины и протоколы входят в такую схему, чтобы избежать ошибок при интеграции и отладке.

Какие типы данных передаются по AT, SPI и D-BUS и в чем различия форматов

Через AT-интерфейс передаются текстовые команды и ответы в формате ASCII. Команды имеют строгую структуру с префиксом AT, параметрами и управляющими символами окончания строки. Ответы модулей содержат коды состояния, числовые значения и строковые поля. Такой формат удобен для отладки и ручного анализа, но требует парсинга, учета таймингов и обработки асинхронных уведомлений, например входящих сообщений или изменений состояния сети.

SPI используется для передачи двоичных данных без встроенной семантики. По этой шине передаются байты и битовые последовательности, интерпретация которых полностью определяется прошивкой ведущего и ведомого устройства. Форматы могут включать регистровые команды, массивы измерений, фреймы с контрольными суммами. При проектировании протокола поверх SPI рекомендуется фиксировать порядок байтов, длину пакетов и механизмы обнаружения ошибок, так как сама шина не предоставляет средств проверки целостности.

В D-BUS данные передаются в виде структурированных сообщений с типизацией. Поддерживаются целые и вещественные числа, строки, массивы, словари и составные объекты. Формат описывается сигнатурами типов, что позволяет автоматически проверять корректность передаваемых данных. D-BUS подходит для передачи команд, состояний и уведомлений, но не предназначен для потоков «сырых» данных с высокой частотой.

Ключевое различие между форматами заключается в уровне абстракции. AT ориентирован на человекочитаемые команды управления, SPI – на быстрый обмен бинарными блоками, D-BUS – на логически описанные сообщения между процессами. Для устойчивой архитектуры рекомендуется не смешивать форматы: двоичные данные обрабатывать на уровне SPI, преобразовывать их в структуры, а затем передавать через D-BUS, избегая прямой передачи текстовых AT-ответов в пользовательские приложения.

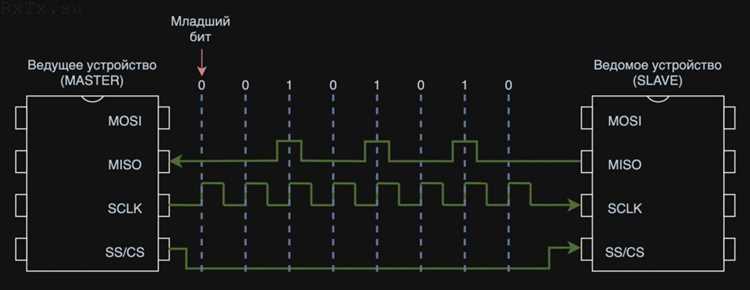

Аппаратные требования и линии подключения для SPI и BUS BUS

• линия MOSI для передачи данных от ведущего к ведомому;
• линия MISO для передачи данных от ведомого к ведущему;
• линия SCLK для тактирования обмена;
• линия CS или SS для выбора конкретного ведомого устройства.

Для стабильной работы SPI рекомендуется минимизировать длину проводников, особенно при частотах выше нескольких мегагерц. Уровни логических сигналов должны совпадать по напряжению, а при разнице стандартов требуется согласование через буферы или преобразователи уровней. При подключении нескольких ведомых устройств следует использовать отдельную линию CS для каждого, избегая каскадных соединений без четкой схемы управления.

Термин BUS BUS в аппаратном контексте обычно описывает архитектуру с несколькими шинами, объединенными в одном устройстве. Это может быть сочетание SPI, I2C, UART и параллельных линий, связанных через мосты или контроллеры. Основное требование такой схемы – физическое и логическое разделение шин для предотвращения конфликтов сигналов.

1. разделение общих линий питания и земли с учетом токовых нагрузок;
2. использование буферов и изоляторов при соединении разных сегментов;
3. документирование маршрутов сигналов между уровнями шин.

При проектировании BUS BUS-архитектуры рекомендуется заранее определить, какие шины работают постоянно, а какие активируются по запросу. Это снижает электромагнитные помехи, упрощает трассировку платы и повышает предсказуемость поведения устройства при одновременной работе нескольких интерфейсов.

Использование AT-команд для управления устройствами через шины

AT-команды применяются для логического управления устройствами, которые физически подключены через последовательные или мостовые шины. Чаще всего модем или радиомодуль связан с микроконтроллером по UART или USB, а сам микроконтроллер уже взаимодействует с остальной периферией по SPI или другим аппаратным интерфейсам. В такой схеме AT-команды становятся верхним уровнем управления, не затрагивающим прямой обмен данными на уровне сигналов.

Через AT-интерфейс выполняются операции конфигурации: установка параметров сети, выбор диапазонов частот, управление режимами сна и активация встроенных функций модуля. Команды передаются в текстовом виде, а ответы содержат коды состояния и параметры, которые затем преобразуются в двоичные структуры для дальнейшей обработки. Рекомендуется изолировать парсер AT-команд в отдельном модуле прошивки, чтобы изменения в наборе команд не влияли на драйверы шин.

При использовании AT-команд в системах с несколькими шинами важно учитывать асинхронную природу уведомлений. Модуль может отправлять сообщения о событиях независимо от текущих операций по SPI или другим интерфейсам. Для корректной работы следует реализовать буферизацию входящих строк и очередь обработки, исключающую блокировку задач, связанных с аппаратным обменом.

В архитектурах с BUS BUS AT-команды часто используются как средство удаленного управления всей подсистемой. Например, через один модем можно изменять параметры устройств, подключенных к микроконтроллеру по SPI, передавая команды, которые транслируются во внутренние регистры или конфигурационные структуры. Такой подход требует строгого описания форматов ответов и таймаутов, чтобы избежать рассинхронизации между логическим и аппаратным уровнями.

Применение D-BUS для обмена сообщениями между процессами в Linux

D-BUS используется в Linux как стандартный механизм взаимодействия между процессами, работающими в одном пространстве пользователя или в рамках системы. В контексте связки AT, SPI и BUS BUS он выполняет роль программной шины, через которую сервисы получают доступ к данным, уже извлеченным из аппаратных интерфейсов драйверами и демонами.

Сообщения D-BUS имеют четко описанную структуру: имя сервиса, объект, интерфейс и метод, а также типизированные параметры. Это позволяет безопасно передавать статусы модемов, результаты обработки данных с SPI-устройств и управляющие команды без прямого доступа к устройствам. Рекомендуется выносить работу с AT-командами и SPI в отдельные фоновые процессы, публикуя через D-BUS только необходимые методы и сигналы.

D-BUS поддерживает синхронные вызовы и асинхронные сигналы, что удобно для обработки событий. Например, изменение состояния сети, полученное через AT-интерфейс, может быть отправлено как сигнал, на который подписываются несколько приложений. Это снижает связанность компонентов и упрощает расширение функциональности без переработки драйверов.

При проектировании D-BUS-интерфейсов важно ограничивать объем передаваемых данных. Передача массивов «сырых» измерений по D-BUS приводит к росту задержек и нагрузке на планировщик. Практика показывает, что оптимально передавать агрегированные значения, идентификаторы событий и ссылки на данные, сохраненные в разделяемой памяти или файловой системе.

Типовые сценарии применения BUS BUS в встраиваемых системах

Архитектура BUS BUS в встраиваемых системах применяется, когда одно устройство объединяет несколько шин с разными характеристиками и назначением. Чаще всего это микроконтроллер или одноплатный компьютер, который одновременно обслуживает SPI-периферию, последовательные интерфейсы и программные каналы обмена. Такая схема позволяет разделить потоки данных и изолировать задачи с разными требованиями по задержкам.

Один из распространенных сценариев – промышленные контроллеры. Датчики и исполнительные механизмы подключаются по SPI или другим аппаратным шинам, а управление и мониторинг выполняются через отдельный коммуникационный модуль. BUS BUS здесь выступает как связующий уровень, через который данные агрегируются и передаются в управляющее ПО без прямого доступа к аппаратным линиям.

В устройствах интернета вещей BUS BUS используется для объединения сенсорного слоя и сетевого стека. Микроконтроллер собирает данные с датчиков по SPI, обрабатывает их и передает в вычислительный модуль, работающий под Linux. Внутри операционной системы данные распространяются между сервисами через программную шину, что упрощает обновление логики без перепрошивки всего устройства.

В телематических и навигационных системах BUS BUS позволяет разделить работу с радиомодулями, памятью и пользовательскими интерфейсами. Каждый сегмент шины обслуживается своим драйвером, а взаимодействие между сегментами строится через четко определенные точки обмена. Рекомендуется фиксировать эти точки на этапе проектирования, чтобы избежать скрытых зависимостей и упростить диагностику при сбоях.

Ограничения и совместимость AT, SPI и D-BUS при совместной работе

Совместное использование AT, SPI и D-BUS требует учета различий их уровней и временных характеристик. Основное ограничение связано с тем, что AT-команды работают в текстовом режиме и зависят от скорости последовательного канала, тогда как SPI ориентирован на детерминированный обмен с жесткими требованиями к таймингам.

• AT-интерфейс не гарантирует фиксированное время ответа и может выдавать асинхронные уведомления;
• SPI не имеет встроенных механизмов согласования версий протоколов и проверки форматов данных;
• D-BUS не предназначен для передачи больших объемов данных с высокой частотой.

При проектировании системы важно разделять зоны ответственности. Работа с SPI должна выполняться в контексте драйверов или задач реального времени, изолированных от логики обработки AT-команд. Попытка напрямую связать парсер AT и обработчик SPI в одном потоке часто приводит к блокировкам и пропуску данных.

Совместимость на уровне форматов достигается через промежуточные структуры. Данные, полученные по SPI, рекомендуется приводить к фиксированным структурам и только затем передавать в D-BUS. Аналогично ответы AT-команд должны преобразовываться в числовые или булевы значения, а не транслироваться в исходном текстовом виде.

1. выделять отдельные очереди для AT, SPI и D-BUS;
2. использовать таймауты и контроль состояний для AT-команд;
3. ограничивать размер сообщений D-BUS;
4. документировать точки перехода между уровнями.

Соблюдение этих правил позволяет объединять AT, SPI и D-BUS в одной BUS BUS-архитектуре без конфликтов по времени выполнения и без потери управляемости системы при росте функциональности.

Вопрос-ответ:

Является ли AT SPI D BUS BUS одним протоколом или это набор разных технологий?

Это не единый протокол. Под таким обозначением обычно понимают сочетание нескольких интерфейсов и уровней обмена. AT используется для управления внешними модулями текстовыми командами, SPI отвечает за двоичный обмен между микросхемами, D-BUS применяется для передачи сообщений между процессами в Linux, а BUS BUS описывает архитектуру с несколькими связанными шинами внутри одного устройства.

Можно ли напрямую передавать данные с SPI-устройства через D-BUS в приложение?

Напрямую это делать не рекомендуется. SPI передает «сырые» бинарные данные с высокой частотой, а D-BUS рассчитан на сообщения и события. Обычно между ними используется промежуточный слой: драйвер или сервис преобразует данные в структуры, агрегирует их и только затем публикует через D-BUS.

Зачем в системе с SPI нужен AT-интерфейс, если данные уже передаются по шине?

AT-интерфейс решает другую задачу. Он применяется для настройки и управления внешними модулями, такими как модемы или радиоблоки. Через SPI такие устройства, как правило, не конфигурируются. AT-команды позволяют менять параметры сети, режимы работы и получать статус без вмешательства в низкоуровневый обмен.

Какие ошибки чаще всего возникают при объединении AT, SPI и D-BUS?

Распространенная ошибка — смешивание уровней в одном потоке выполнения. Например, когда парсер AT-команд блокирует обработку SPI или когда через D-BUS пытаются передавать большие массивы данных. Это приводит к задержкам и нестабильной работе. Правильный подход — разделение задач и очередей обмена.

Где на практике чаще всего встречается BUS BUS-архитектура?

Она характерна для IoT-шлюзов, промышленных контроллеров, телематических блоков и сложных встраиваемых устройств. В таких системах аппаратные шины обслуживают периферию и датчики, а программные каналы связывают сервисы и приложения, формируя многоуровневую схему обмена.

Подходит ли связка AT, SPI и D-BUS для систем реального времени?

Она может применяться, но с ограничениями. Задачи с жесткими требованиями по задержкам следует оставлять на уровне SPI и низкоуровневых обработчиков. AT-команды и D-BUS лучше использовать для настройки, мониторинга и передачи событий, так как они зависят от планировщика и не гарантируют фиксированное время отклика.

Нужно ли использовать D-BUS, если устройство не имеет пользовательского интерфейса?

D-BUS может быть полезен и без интерфейса. Он удобен для обмена сообщениями между фоновыми сервисами, логированием и удаленным управлением. Если система проста и состоит из одного процесса, D-BUS не обязателен, но при росте функциональности он упрощает разделение логики и сопровождение кода.
