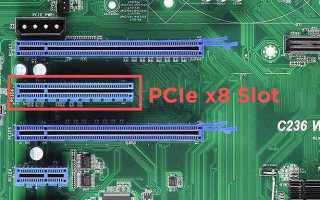

Pci express root port что это

Pci Express Root Port – это ключевой компонент шины PCIe, который обеспечивает связь между центральным процессором и периферийными устройствами, такими как видеокарты, SSD и сетевые контроллеры. Root Port управляет передачей пакетов данных, распределяет адресное пространство и поддерживает протоколы контроля ошибок, что напрямую влияет на стабильность и скорость системы.

Каждый Root Port поддерживает определенное количество линий передачи (lanes), обычно от x1 до x16. Количество линий определяет пропускную способность порта: например, x16 версии PCIe 4.0 обеспечивает до 32 ГБ/с двунаправленной передачи данных, что критично для высокопроизводительных видеокарт и NVMe SSD.

Root Port автоматически обнаруживает подключенные устройства и конфигурирует их адреса в системе. В современных материнских платах настройка портов осуществляется через BIOS/UEFI, где можно включить или отключить конкретные линии, задать режим работы (Gen3, Gen4) и проверить состояние соединения с устройствами.

При диагностике проблем с PCIe важно проверять статус Root Port в диспетчере устройств и использовать утилиты для тестирования пропускной способности. Перегрев, нестабильное питание или поврежденные линии могут снижать производительность подключенных устройств даже при корректной установке драйверов.

Понимание работы Root Port помогает выбирать совместимые компоненты и оптимизировать конфигурацию системы для задач с высокой нагрузкой на шину, например, при видеомонтаже, работе с базами данных или игровых сборках с несколькими видеокартами.

Pci Express Root Port: что это и как работает

Pci Express Root Port представляет собой интерфейс на материнской плате, который соединяет центральный процессор с устройствами PCIe. Он отвечает за маршрутизацию пакетов данных, распределение адресного пространства и инициализацию подключенных карт при старте системы.

Каждый Root Port поддерживает определенное количество линий передачи (lanes), от x1 до x16. Пропускная способность зависит от версии PCIe: Gen3 x16 обеспечивает до 16 ГБ/с в одну сторону, Gen4 x16 – до 32 ГБ/с. При подборе компонентов важно учитывать не только количество линий, но и их версию, чтобы избежать ограничения скорости работы устройств.

Root Port использует протокол TLP (Transaction Layer Packet) для передачи данных и поддерживает механизмы проверки ошибок, включая CRC и replay. Это обеспечивает стабильную работу даже при высоких нагрузках и минимизирует потерю пакетов при интенсивной передаче между процессором и накопителями или видеокартами.

Настройка Root Port производится через BIOS/UEFI. Рекомендуется проверять статус порта, включать только необходимые линии и устанавливать подходящую версию PCIe для конкретного устройства. Использование инструментов мониторинга, таких как lspci в Linux или диагностические утилиты Windows, позволяет выявить проблемы с соединением, пропускной способностью и перегревом линий.

Для многопортовых систем важно учитывать распределение линий Root Port между устройствами. Например, при установке двух NVMe SSD на плате с четырьмя линиями x16 каждая карта может работать только с x8, что уменьшает суммарную пропускную способность. Планирование конфигурации портов позволяет сохранить баланс между количеством устройств и их скоростью передачи данных.

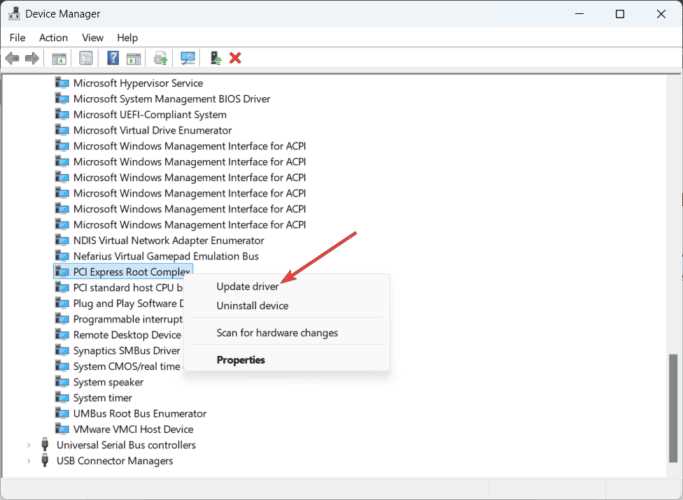

Роль Root Port в архитектуре PCI Express

Каждый Root Port обрабатывает несколько линий передачи данных (lanes). Пропускная способность порта зависит от версии PCIe и числа линий. Ниже приведена таблица с примерными значениями:

Root Port управляет обнаружением устройств, распределением адресного пространства и поддержкой протоколов проверки ошибок. Для стабильной работы рекомендуется проверять состояние портов через BIOS/UEFI, включать только необходимые линии и устанавливать соответствующую версию PCIe в зависимости от подключаемых устройств.

В многопортовых конфигурациях Root Port распределяет линии между устройствами. Например, при подключении двух NVMe SSD к порту x16 каждая карта может использовать только x8, что уменьшает суммарную пропускную способность. Планирование распределения линий позволяет оптимизировать производительность системы и избежать узких мест.

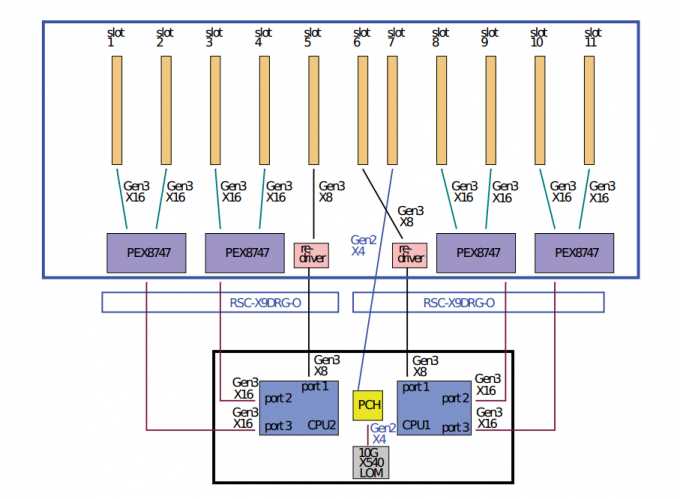

Как Root Port соединяет процессор и устройства PCIe

Root Port на материнской плате формирует первичное соединение между центральным процессором и устройствами PCIe через выделенные линии передачи данных (lanes). Каждая линия поддерживает двунаправленную передачу пакетов с использованием протокола TLP (Transaction Layer Packet).

При инициализации системы Root Port сканирует шину, обнаруживает подключенные карты и назначает им уникальные адреса в памяти. Этот процесс обеспечивает корректное взаимодействие процессора с видеокартами, SSD и сетевыми контроллерами без конфликтов.

Пропускная способность соединения зависит от числа линий и версии PCIe. Например, Root Port Gen4 x8 обеспечивает до 16 ГБ/с двунаправленной передачи данных, что важно для NVMe SSD и профессиональных видеокарт. Недостаточное количество линий или несовпадение версий может снизить скорость передачи.

Root Port также управляет сигналами управления и проверкой ошибок, включая CRC и replay. Для стабильной работы рекомендуется контролировать температуру линии, избегать перегрузки несколькими высокопроизводительными устройствами на одном порту и периодически проверять статус через BIOS/UEFI или диагностические утилиты.

Оптимизация подключения включает распределение устройств между несколькими Root Port. Например, установка двух видеокарт на порты x16/x16 позволяет сохранить максимальную пропускную способность для каждой карты, тогда как подключение обеих к одному порту приведет к разделению линий и снижению скорости передачи.

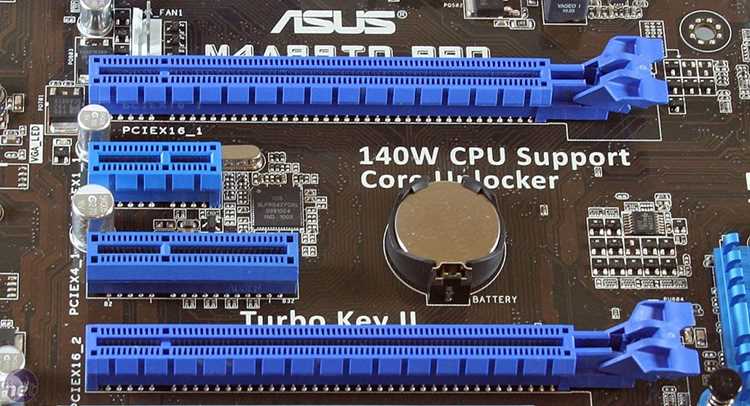

Типы данных и сигналы, передаваемые через Root Port

Root Port передает транзакционные пакеты TLP (Transaction Layer Packet), которые содержат команды чтения, записи и конфигурации устройств PCIe. Каждый пакет включает адрес устройства, контрольные поля и полезную нагрузку для корректной маршрутизации между процессором и периферией.

Сигналы управления, такие как FRAME#, IRDY#, TRDY#, синхронизируют передачу данных. FRAME# обозначает начало пакета, IRDY# сообщает о готовности источника, TRDY# подтверждает готовность приемника. Такое управление предотвращает потерю данных при высокоскоростной передаче.

Для проверки целостности данных Root Port использует CRC и механизм повторной передачи (replay). CRC фиксирует поврежденные пакеты, а replay автоматически пересылает их, что критично для работы NVMe SSD и видеокарт на максимальной пропускной способности.

Root Port также передает управляющие сигналы, включая прерывания INTx и сообщения MSI/MSI-X, информирующие процессор о событиях устройств. В многопортовых конфигурациях рекомендуется распределять высокопроизводительные устройства по разным Root Port, чтобы снизить нагрузку на линии и сохранить стабильность передачи.

Пропускная способность линии зависит от версии PCIe и числа линий. Например, Gen4 x8 обеспечивает до 16 ГБ/с двунаправленной передачи, а Gen3 x16 – до 16 ГБ/с. Проверка состояния линий через BIOS/UEFI позволяет выявить деградацию сигнала и поддерживать стабильную работу шины.

Влияние Root Port на производительность системы

Root Port напрямую влияет на скорость передачи данных между процессором и устройствами PCIe. Ограничения в пропускной способности или неправильное распределение линий могут снижать производительность SSD, видеокарт и сетевых адаптеров.

Основные факторы, влияющие на производительность через Root Port:

• Количество линий передачи: x16 обеспечивает максимальную пропускную способность, x8 и ниже уменьшают скорость.
• Версия PCIe: Gen4 и Gen5 увеличивают объем данных на линию по сравнению с Gen3.
• Распределение устройств: подключение нескольких высокопроизводительных карт к одному Root Port снижает пропускную способность каждой.
• Контроль ошибок: CRC и механизм replay увеличивают стабильность передачи, но при частых сбоях линии могут замедлять обмен данными.
• Температурный режим и питание: перегрев или нестабильное питание Root Port приводит к снижению скорости передачи.

Рекомендации по оптимизации производительности:

1. Распределять устройства по разным Root Port для сохранения максимальной пропускной способности.
2. Выбирать компоненты с поддержкой версии PCIe, соответствующей возможностям Root Port.
3. Проверять состояние линий через BIOS/UEFI и диагностические утилиты, чтобы выявлять деградацию сигнала.
4. Следить за температурой чипсета и линий PCIe для предотвращения троттлинга.

Настройка и управление Root Port в BIOS/UEFI

Root Port настраивается через BIOS/UEFI для управления количеством линий, версией PCIe и параметрами энергопотребления. Правильная конфигурация позволяет оптимизировать производительность подключенных устройств и предотвращает конфликты адресов.

Основные параметры Root Port в BIOS/UEFI:

• Количество активных линий (x1, x4, x8, x16) для каждого порта.
• Версия PCIe (Gen1–Gen5), совместимая с подключаемыми устройствами.
• Режим работы порта (Auto, Enabled, Disabled) для управления подключением устройств.
• Поддержка прерываний INTx и MSI/MSI-X для уведомления процессора о событиях устройств.
• Настройки энергопотребления и управления питанием линий (ASPML, L1 Substate).

Рекомендации по управлению Root Port:

1. Включать только необходимые линии для каждого устройства, чтобы сохранить пропускную способность.
2. Выбирать версию PCIe, соответствующую скорости подключаемых карт, чтобы избежать снижения производительности.
3. Использовать диагностические утилиты BIOS/UEFI для проверки состояния портов и обнаружения конфликтов.
4. Включать энергосберегающие режимы только при низкой нагрузке, чтобы минимизировать влияние на скорость передачи данных.

Периодическая проверка состояния Root Port через BIOS/UEFI помогает выявить деградацию линий, неправильное распределение устройств и потенциальные проблемы с совместимостью, что обеспечивает стабильную работу системы.

Обнаружение и устранение проблем с Root Port

Root Port может вызывать снижение производительности или некорректную работу устройств при перегреве, повреждении линий или конфликте адресов. Своевременное выявление проблем позволяет предотвратить потерю данных и нестабильность системы.

Основные признаки проблем с Root Port:

• Снижение скорости NVMe SSD или видеокарты.
• Отсутствие обнаружения подключенных устройств в BIOS/UEFI или диспетчере устройств.
• Ошибки CRC или частые повторные передачи пакетов.
• Системные сбои или зависания при интенсивной нагрузке на шину PCIe.

Методы диагностики:

1. Проверка состояния портов через BIOS/UEFI, включая активные линии и версию PCIe.
2. Использование утилит для мониторинга пропускной способности и температуры линий.
3. Тестирование устройств поочередно для выявления проблемного Root Port.
4. Анализ логов системы на наличие ошибок передачи данных и прерываний.

Рекомендации по устранению проблем:

• Переподключение устройств и проверка контактов слотов PCIe.
• Снижение нагрузки на один порт путем перераспределения устройств между разными Root Port.
• Обновление BIOS/UEFI и драйверов для обеспечения корректной работы портов.
• Контроль температуры чипсета и линий PCIe для предотвращения троттлинга.

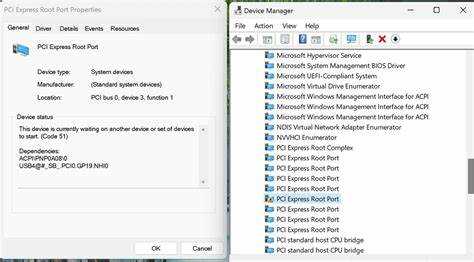

Совместимость Root Port с различными версиями PCIe

Root Port поддерживает разные версии PCIe, начиная с Gen1 и до современных Gen4 и Gen5. Версия Root Port определяет максимальную пропускную способность линии и влияет на скорость работы подключенных устройств.

Совместимость между устройствами и Root Port учитывает следующие особенности:

• Устройство PCIe Gen3 может работать на порте Gen4, но скорость будет ограничена возможностями Gen3.
• Обратная совместимость: карты старших версий могут функционировать на портах старых поколений, но с уменьшенной пропускной способностью.
• Количество линий (x1, x4, x8, x16) совместимо независимо от версии, но пропускная способность зависит от минимальной версии между Root Port и устройством.

Рекомендации по совместимости:

1. Выбирать устройства, соответствующие версии Root Port для сохранения максимальной скорости передачи данных.
2. При установке нескольких устройств проверять распределение линий, чтобы избежать снижения пропускной способности.
3. Проверять настройки BIOS/UEFI, чтобы порт работал в максимально возможной версии PCIe для подключенного устройства.
4. Использовать утилиты мониторинга пропускной способности, чтобы убедиться, что порт и устройство работают на заявленной скорости.

Вопрос-ответ:

Что такое PCI Express Root Port и какую роль он играет в системе?

PCI Express Root Port — это интерфейс на материнской плате, соединяющий центральный процессор с устройствами PCIe, такими как видеокарты, SSD и сетевые адаптеры. Он управляет передачей пакетов данных, распределяет адресное пространство для устройств и инициализирует их при загрузке системы. Корректная работа Root Port напрямую влияет на скорость обмена данными и стабильность работы подключенной периферии.

Как определить, что Root Port работает с максимально возможной скоростью?

Для проверки скорости работы Root Port необходимо учитывать версию PCIe и количество активных линий. Например, порт Gen4 x8 обеспечивает до 16 ГБ/с двунаправленной передачи. Проверка состояния линии через BIOS/UEFI или специальные утилиты позволяет увидеть текущую версию порта и количество активных линий. Если устройство поддерживает более высокую версию, но фактическая скорость ниже, это может указывать на ограничение со стороны материнской платы или неверную конфигурацию портов.

Какие признаки указывают на проблемы с Root Port?

Проблемы с Root Port проявляются через снижение скорости NVMe SSD или видеокарты, отсутствие обнаружения устройств в BIOS/UEFI или диспетчере устройств, частые ошибки передачи данных и системные сбои при нагрузке на шину PCIe. Также может наблюдаться нестабильная работа прерываний или падение пропускной способности при подключении нескольких карт к одному порту.

Как правильно распределять устройства между Root Port для высокой производительности?

При установке нескольких высокопроизводительных устройств рекомендуется распределять их по разным Root Port, чтобы каждая карта получала достаточное количество линий и могла работать с заявленной скоростью. Например, установка двух NVMe SSD на один Root Port x16 уменьшит пропускную способность каждой карты до x8. Также важно учитывать версию PCIe каждого устройства и устанавливать порты в соответствующий режим через BIOS/UEFI для сохранения стабильности и скорости передачи данных.
