Как сделать волчок для игры что где когда

Волчок для интеллектуальной игры «Что? Где? Когда?» – не просто атрибут, а ключевой элемент, определяющий динамику раунда. Заводские модели стоят от 3 000 до 15 000 рублей, но функциональный аналог можно собрать за 500–1 500 рублей, используя доступные материалы. Основные требования: диаметр основания – 30–40 см, высота стрелки – 15–20 см, угол наклона оси – 10–15 градусов для плавного вращения. В этой статье разберём пошаговую сборку с расчётом нагрузок и балансировкой.

Для изготовления потребуются: фанера толщиной 8–10 мм (или акрил 6 мм), подшипник 608 (внутренний диаметр 8 мм), стальной стержень диаметром 8 мм, лазерный принтер для нанесения разметки секторов, а также столярный клей и наждачная бумага (зернистость 120–220). Оптимальное количество секторов – 12–14, с угловым шагом 25–30 градусов. Стрелка должна быть асимметричной: длинная часть – 12 см, короткая – 5 см, чтобы центр тяжести смещался вниз и обеспечивал стабильное положение после остановки.

Ключевой этап – балансировка. Даже минимальный дисбаланс приведёт к неравномерному вращению или остановке на одном секторе. Проверьте центр тяжести, подвесив волчок за ось: отклонение от вертикали не должно превышать 2 градусов. Для регулировки используйте свинцовые грузики или шайбы, закреплённые на нижней стороне основания. Скорость вращения заводского волчка – 120–150 об/мин, самодельный аналог должен соответствовать этому показателю для корректной работы.

Финальная отделка включает покраску секторов акриловыми красками (чёрный, красный, зелёный) и нанесение лака для защиты от истирания. Для звукового сопровождения можно установить пьезоэлемент, реагирующий на касание стрелки с основанием. Монтаж займёт 4–6 часов, но результат прослужит не менее 5 лет при регулярном использовании.

Какие материалы и инструменты понадобятся для сборки волчка

Основу волчка составляет диск диаметром 20–25 см. Оптимальный материал – фанера толщиной 8–12 мм или акриловое стекло 6–10 мм. Фанера дешевле, но требует шлифовки и покраски; акрил прочнее, выглядит эстетичнее, но дороже и сложнее в обработке. Для оси подойдет стальной стержень диаметром 6–8 мм и длиной 10–12 см – его можно выточить из болта М6 или М8.

Подшипник – ключевой элемент, обеспечивающий плавное вращение. Подойдет радиальный шарикоподшипник с внутренним диаметром 6–8 мм (например, 608ZZ или 626ZZ). Если планируется легкий волчок, можно использовать подшипник от старого компьютерного кулера. Для тяжелых конструкций лучше взять промышленный подшипник с металлическим сепаратором.

Крепежные элементы: 2 гайки М6 или М8, шайбы соответствующего диаметра и стопорное кольцо. Гайки фиксируют ось, шайбы предотвращают трение диска о подшипник, а кольцо не дает оси выпадать. Если диск из фанеры, потребуются саморезы 3х15 мм для крепления указателя или декоративных элементов.

Инструменты для работы с деревом и металлом: электролобзик или циркулярная пила для вырезания диска, дрель с набором сверл (3–10 мм), напильник или наждачная бумага (зернистость 80–220) для обработки краев. Для акрила понадобится специальная пила с мелким зубом или лазерная резка, чтобы избежать трещин.

Столярный клей (ПВА или эпоксидный) скрепит слои фанеры, если диск делается многослойным. Для металлических деталей подойдет холодная сварка или анаэробный фиксатор резьбы, чтобы предотвратить самопроизвольное откручивание гаек. Балансировка диска требует точных весов и грузиков – можно использовать свинцовые пластины или монеты.

Для указателя (стрелки) подойдет тонкий лист металла (алюминий, латунь) толщиной 1–2 мм или пластик. Его можно вырезать ножницами по металлу или лобзиком, затем заточить напильником. Крепится указатель к диску на саморезы или клей, но важно обеспечить его жесткость, чтобы не вибрировал при вращении.

Отделка: акриловая или алкидная краска для фанеры, лак для защиты от влаги. Акриловое стекло можно отполировать пастой ГОИ или специальным составом для пластика. Если нужен эффектный внешний вид, используйте самоклеящуюся пленку с рисунком или гравировку лазером.

Дополнительно: штангенциркуль для точных замеров, угольник для проверки перпендикулярности оси, молоток и тиски для сборки. Если планируется подсветка, потребуются светодиодная лента, батарейка 3В и тонкие провода. Для звукового сопровождения – миниатюрный динамик и модуль с записью сигнала.

Как выбрать и подготовить основание для вращающейся части

Основание должно выдерживать динамические нагрузки без деформаций. Оптимальные материалы: фанера ФК толщиной 12–18 мм (для диаметра до 50 см) или МДФ 16–22 мм (для диаметра 50–80 см). Избегайте ДСП – она крошится под осевой нагрузкой. Для проверки ровности поверхности используйте строительный уровень: допустимое отклонение – не более 0,5 мм на 30 см. Перед сборкой обработайте кромки наждачной бумагой (зерно 120–180) и покройте двумя слоями акрилового лака для защиты от влаги.

Крепление оси требует точности:

• Сверлите отверстие строго перпендикулярно плоскости основания. Используйте кондуктор или сверлильный станок с фиксацией заготовки.
• Диаметр отверстия должен превышать диаметр оси на 0,1–0,2 мм. Для стальной оси Ø8 мм подойдет сверло Ø8,1–8,2 мм.
• Вклейте металлическую втулку (латунь или нержавейка) с внутренним диаметром, равным оси. Это снизит трение и предотвратит разбивание древесины.
• Фиксируйте втулку эпоксидным клеем (например, ЭДП) с добавлением 10% алюминиевой пудры для прочности.

Балансировка: после сборки проверьте центр тяжести, вращая основание на оси. При дисбалансе добавьте грузы (свинцовые пластины) на легкую сторону или сточите материал с тяжелой.

Пошаговая инструкция по изготовлению стрелки и крепления

Для стрелки возьмите алюминиевую пластину толщиной 1,5–2 мм или фанеру 4–5 мм. Размер заготовки – 20×120 мм. Начертите контур стрелки: ширина у основания 20 мм, сужение к кончику до 5 мм, длина острия 30 мм. Вырежьте лобзиком или ножницами по металлу, края зашлифуйте наждачной бумагой с зернистостью 120.

В центре основания стрелки просверлите отверстие диаметром 3 мм. Отступите 10 мм от края и сделайте второе отверстие – 2 мм, для балансировки. Если используете фанеру, утяжелите кончик стрелки: вклейте в пропил металлическую пластину 10×15×2 мм или залейте свинцом полость, предварительно вырезанную стамеской.

Крепление стрелки выполните на подшипнике 608ZZ (внутренний диаметр 8 мм, внешний 22 мм). Подберите болт М8 длиной 30 мм с потайной головкой. Наденьте на болт шайбу толщиной 1 мм, затем подшипник, вторую шайбу и зафиксируйте гайкой М8. Затяните ключом с моментом 5 Н·м, чтобы подшипник вращался свободно, но без люфта.

Изготовьте держатель для подшипника из стального уголка 25×25×3 мм. Отрежьте заготовку длиной 50 мм. В центре просверлите отверстие 8,5 мм для болта. Приварите или прикрутите уголок к основанию волчка так, чтобы подшипник находился строго по центру. Для точности используйте шаблон из картона с разметкой.

Стрелку закрепите на подшипнике через центральное отверстие. Наденьте на болт шайбу 8 мм, затем стрелку, вторую шайбу и зафиксируйте гайкой М8. Проверьте балансировку: стрелка должна останавливаться в произвольном положении, не заваливаясь в одну сторону. При дисбалансе добавьте груз в противоположную часть или сточите лишний материал.

Для снижения трения смажьте подшипник силиконовой смазкой. Нанесите 1 каплю на внутреннее кольцо, прокрутите 10 раз вручную. Излишки удалите салфеткой. Избегайте густых смазок – они увеличивают сопротивление. Повторяйте процедуру каждые 50 запусков.

Установите ограничитель хода стрелки из проволоки диаметром 2 мм. Согните П-образную скобу высотой 15 мм, шириной 30 мм. Прикрепите к основанию волчка на расстоянии 5 мм от кончика стрелки. Ограничитель предотвратит повреждение стрелки при резкой остановке.

Покрасьте стрелку акриловой краской в контрастный цвет (например, красный или желтый). Нанесите 2 слоя с промежуточной сушкой 30 минут. Для защиты от истирания покройте лаком на водной основе. Готовую стрелку храните в горизонтальном положении, чтобы избежать деформации.

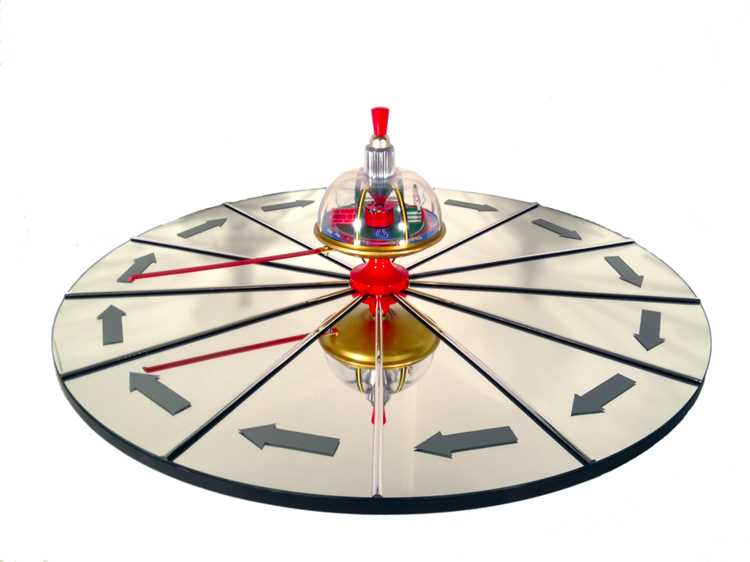

Как правильно разметить и вырезать сектора на игровом поле

Для разметки секторов используйте круг диаметром 50–70 см – оптимальный размер для домашнего волчка. Разделите окружность на 12 равных частей, так как стандартное игровое поле «Что? Где? Когда?» содержит именно столько секторов. Для точности применяйте транспортир или шаблон: каждая метка должна отстоять от соседней на 30 градусов (360°/12). Если планируете нестандартное количество секторов, например 13, угол между метками рассчитайте по формуле 360°/N, где N – число секторов.

Нанесите метки простым карандашом, используя линейку для проведения радиальных линий от центра к краю круга. Для проверки равномерности измерьте расстояние между соседними метками по краю окружности – оно должно быть одинаковым с погрешностью не более 1 мм. При диаметре 60 см длина дуги между метками составит примерно 15,7 см (π*D/12).

Вырезайте сектора лобзиком или ножовкой по металлу, если поле из фанеры или пластика толщиной 3–5 мм. Для акрила или оргстекла используйте фрезер с цилиндрической насадкой диаметром 2–3 мм. Скорость резки – 10 000–15 000 об/мин, чтобы избежать оплавления краев. При работе с деревом зачищайте срезы наждачной бумагой зернистостью 120–180, удаляя заусенцы и сколы.

Для обозначения секторов используйте контрастные цвета: черный фон с белыми цифрами или наоборот. Наносите номера трафаретом или лазерным принтером, если поле из бумаги или самоклеящейся пленки. Размер цифр – 20–25 мм в высоту, шрифт без засечек (например, Arial Bold). Располагайте их на расстоянии 10–15 мм от внешнего края сектора, чтобы стрелка волчка не закрывала надписи.

При разметке учитывайте направление вращения волчка. Если стрелка движется по часовой стрелке, номера секторов должны идти в обратном порядке (12, 11, 10…), чтобы при остановке стрелка указывала на правильный номер. Проверьте последовательность, прокрутив волчок вручную: стрелка должна останавливаться точно напротив центра сектора, а не на границе.

Для долговечности покройте поле двумя слоями прозрачного лака или матового полиуретана. Это защитит разметку от истирания и влаги. Между слоями дайте просохнуть 2–3 часа при температуре 20–22°C. Если поле из дерева, предварительно обработайте его морилкой или грунтовкой, чтобы избежать проступания сучков и неровностей.

Финальная проверка: установите волчок на ровную поверхность, запустите его 10–15 раз и зафиксируйте, на каких секторах останавливается стрелка. Допустимое отклонение – не более одного сектора от ожидаемого. Если разброс больше, скорректируйте вес стрелки или балансировку волчка, а не переделывайте разметку.

Способы балансировки волчка для плавного вращения

Балансировка волчка критически важна для стабильного вращения без биений. Основной метод – статическая балансировка на ножах или призмах. Изготовьте две параллельные металлические пластины с заточенными краями (угол 45–60°) и установите их на ровной поверхности. Волчок укладывается осью на пластины, и более тяжёлая сторона опускается вниз. Утяжелите противоположную сторону свинцовыми грузиками или спилите лишний материал с тяжёлой части. Допустимый дисбаланс – не более 0,1 г на 100 г массы волчка.

Для динамической балансировки используйте лазерный указатель и стробоскоп. Закрепите на волчке светоотражающую метку и раскрутите его до 300–500 об/мин. Направьте лазер на метку и наблюдайте за её траекторией через стробоскоп с частотой, близкой к скорости вращения. Если метка «прыгает» – присутствует дисбаланс. Корректируйте массу в точках, где амплитуда колебаний максимальна, добавляя или удаляя материал с шагом 0,05 г.

При балансировке деревянных волчков учитывайте неоднородность материала. Плотность древесины может варьироваться на 10–15% даже в пределах одной заготовки. Проверяйте баланс после каждой обработки: шлифовки, покрытия лаком или установки металлических вставок. Для компенсации используйте эпоксидную смолу с наполнителем (алюминиевая пудра, мелкий песок) – она позволяет точечно добавлять массу без изменения геометрии.

Для волчков с магнитным основанием балансировка требует учёта влияния магнитного поля. Разместите волчок на немагнитной подставке (стекло, оргстекло) и проверьте баланс без магнита. Затем установите магнит и повторите процедуру – поле может смещать центр масс на 0,2–0,5 мм. Корректируйте дисбаланс, смещая магнит или добавляя компенсирующие грузы на противоположной стороне. Используйте неодимовые магниты с остаточной намагниченностью не более 1,2 Тл для минимизации искажений.
