Mss clamping что это

MSS Clamping – это метод управления размером TCP-пакетов на маршрутизаторах и межсетевых экранах. Он позволяет ограничивать Maximum Segment Size (MSS) в TCP-сессиях, предотвращая фрагментацию пакетов при прохождении сетей с меньшим MTU. Использование MSS Clamping важно в ситуациях, когда сеть содержит VPN-туннели или каналы с нестандартной пропускной способностью.

Правильная настройка MSS Clamping позволяет обеспечить стабильность соединений без потери данных. Например, при использовании IPSec VPN с MTU 1400 байт стандартные TCP-пакеты 1500 байт будут фрагментироваться, что снижает производительность. Ограничение MSS до 1360–1380 байт решает эту проблему, сохраняя TCP-сессии непрерывными.

Для настройки MSS Clamping требуется определить интерфейсы маршрутизатора, через которые проходят соединения, и указать конкретное значение MSS. Рекомендуется проверять работу с помощью ping с флагом «do not fragment» и анализировать сетевой трафик. Корректная настройка предотвращает сбои при передаче больших объемов данных и уменьшает количество повторных отправок пакетов.

MSS Clamping: что это и как работает

MSS Clamping – механизм изменения значения Maximum Segment Size в заголовке TCP-пакета на маршрутизаторе или межсетевом экране. Цель – предотвратить фрагментацию пакетов при прохождении сетей с меньшим MTU, например VPN-туннелей или PPPoE-соединений. Без корректного MSS пакеты, превышающие MTU, разделяются, что увеличивает задержки и количество повторных отправок.

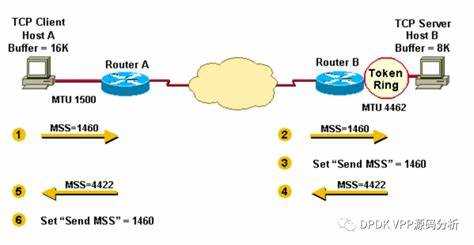

Работа MSS Clamping основана на перехвате TCP-сессий и замене поля MSS в SYN-пакете при установлении соединения. В результате конечные узлы согласовывают размер сегмента, который безопасно проходит через всю сеть. Обычно значение MSS выбирается на 40–60 байт меньше, чем минимальный MTU на пути, чтобы учесть заголовки TCP/IP.

Пример рекомендуемых значений MSS для типичных сетевых конфигураций представлен в таблице:

Для настройки MSS Clamping необходимо определить интерфейсы, через которые проходят TCP-сессии, и задать корректное значение MSS. После настройки рекомендуется проверять результат с помощью ping с флагом «do not fragment» и анализом сетевого трафика, чтобы убедиться в отсутствии фрагментации. Эта практика снижает вероятность задержек и повышает стабильность соединений при передачи больших объемов данных.

Что такое MSS Clamping в сетевых соединениях

В сетях с VPN-туннелями, PPPoE-соединениями или нестандартными MTU MSS Clamping корректирует размер сегмента автоматически в момент установки TCP-сессии. Например, для IPSec VPN с MTU 1400 байт MSS часто устанавливают в диапазоне 1360–1380 байт, чтобы учесть заголовки IP и TCP и исключить фрагментацию.

Настройка MSS Clamping требует указания интерфейсов, через которые проходят соединения, и значения MSS. Проверка корректности работы проводится с помощью ping с флагом «do not fragment» и анализа TCP-трафика. Такой контроль снижает вероятность потерь пакетов и повторных отправок при передаче больших объемов данных.

Как MSS Clamping влияет на TCP-пакеты

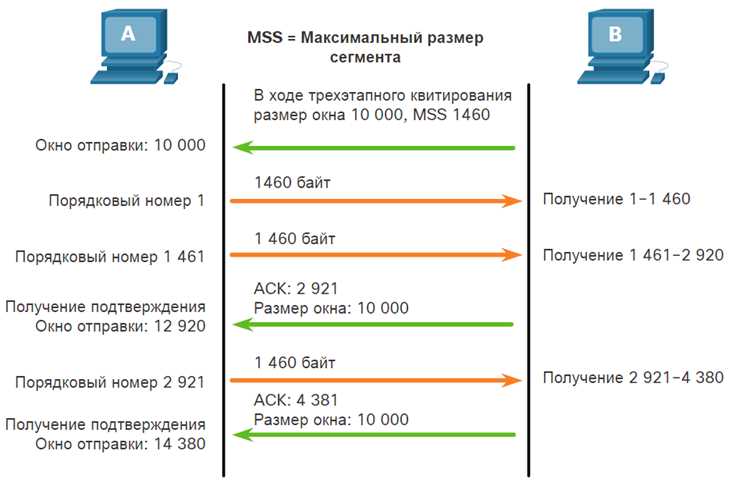

MSS Clamping изменяет значение Maximum Segment Size (MSS) в TCP-заголовках, что напрямую влияет на формирование сегментов и стабильность передачи данных. Основные эффекты включают:

• Снижение размера TCP-пакетов до безопасного значения, которое гарантированно проходит через все узлы сети без фрагментации.
• Уменьшение числа повторных отправок сегментов, возникающих при потере фрагментированных пакетов.
• Согласование максимального размера сегмента между отправителем и получателем на этапе SYN обмена.

Практические рекомендации по влиянию MSS Clamping на TCP:

1. Для сетей с VPN-туннелями установите MSS на 40–60 байт меньше минимального MTU, чтобы учесть заголовки IP и TCP.
2. При использовании PPPoE уменьшайте MSS на 8 байт от стандартного MTU 1492, то есть до 1484.
3. Проверяйте результат работы с помощью ping с флагом «do not fragment» и анализа TCP-трафика, чтобы убедиться, что сегменты проходят без фрагментации.

Таким образом, MSS Clamping обеспечивает контроль за размером TCP-сегментов, минимизирует задержки и предотвращает ошибки передачи данных, особенно в сетях с ограниченным MTU или нестандартными туннелями.

Причины использования MSS Clamping на маршрутизаторах

MSS Clamping применяется на маршрутизаторах для корректной работы TCP-соединений в сетях с ограничениями MTU. Основные причины использования:

Использование MSS Clamping на маршрутизаторах снижает вероятность потерь пакетов, предотвращает повторные отправки и обеспечивает непрерывность TCP-сессий в сетях с ограниченным MTU или VPN-туннелями.

Как настроить MSS Clamping в разных операционных системах

Настройка MSS Clamping зависит от используемой операционной системы и оборудования. Основная задача – указать интерфейс и значение MSS, которое будет безопасно проходить через сеть.

• Linux (iptables):
  1. Использовать модуль TCPMSS для корректировки MSS в проходящих TCP-сессиях.
  2. Команда: iptables -t mangle -A FORWARD -p tcp --tcp-flags SYN,RST SYN -j TCPMSS --clamp-mss-to-pmtu
  3. Для фиксированного значения MSS: --set-mss 1360
• Cisco IOS:
  1. Настроить на интерфейсе с помощью команды ip tcp adjust-mss 1360
  2. Применять для интерфейсов, проходящих через VPN или с уменьшенным MTU.
• Windows Server (RRAS):
  1. Использовать реестр или PowerShell для установки максимального MSS на VPN-соединениях.
  2. Пример через PowerShell: Set-NetTCPSetting -SettingName InternetCustom -MaxSegmentSize 1360

После настройки MSS Clamping рекомендуется проверять работу с помощью ping с флагом «do not fragment» и анализа TCP-трафика. Это позволяет убедиться, что сегменты TCP проходят без фрагментации и сохраняют стабильность соединений.

Типичные ошибки при настройке MSS Clamping

Ошибки при настройке MSS Clamping чаще всего приводят к фрагментации TCP-пакетов или нестабильности соединений. Основные проблемы включают:

• Выбор слишком высокого значения MSS – сегменты превышают MTU сети, что вызывает фрагментацию и повторные отправки.
• Игнорирование VPN-заголовков – при туннелировании IPSec или GRE необходимо уменьшать MSS на размер заголовков, обычно 40–60 байт.
• Настройка только на одном интерфейсе – MSS должен корректироваться на всех интерфейсах, через которые проходят TCP-сессии.
• Отсутствие проверки – без тестирования через ping с флагом «do not fragment» нельзя убедиться, что сегменты проходят без фрагментации.
• Несогласованность с конечными узлами – если клиент или сервер используют статический MSS, MSS Clamping может быть неэффективен.

Для предотвращения ошибок рекомендуется рассчитывать MSS исходя из минимального MTU на пути, учитывать заголовки VPN и проверять корректность работы с помощью анализа TCP-трафика. Это снижает количество повторных отправок и обеспечивает стабильность соединений.

Влияние MSS Clamping на производительность сети

MSS Clamping напрямую влияет на стабильность и скорость передачи данных в TCP-сетях. Правильная настройка уменьшает фрагментацию пакетов и снижает нагрузку на маршрутизаторы, улучшая общую производительность.

Основные аспекты влияния MSS Clamping:

• Снижение задержек – сегменты, адаптированные под минимальный MTU, проходят без фрагментации, что уменьшает время повторной передачи пакетов.
• Сокращение повторных отправок – корректный MSS предотвращает разрыв TCP-сессий из-за потерянных или фрагментированных пакетов.
• Стабильность VPN-соединений – для IPSec и GRE туннелей MSS Clamping снижает вероятность задержек и ошибок при передаче больших объемов данных.
• Контроль нагрузки на оборудование – уменьшение числа фрагментов снижает процессорную нагрузку на маршрутизаторы и межсетевые экраны.

Рекомендации для оптимальной производительности:

1. Выбирать MSS на 40–60 байт меньше минимального MTU на маршруте.
2. Проверять прохождение пакетов с помощью ping с флагом «do not fragment».
3. Регулярно анализировать TCP-трафик, чтобы убедиться, что MSS корректно применяется на всех критичных интерфейсах.

Диагностика проблем с MSS Clamping и проверка работы

Для проверки корректной работы MSS Clamping необходимо убедиться, что TCP-сегменты проходят через сеть без фрагментации и задержек. Основные методы диагностики включают:

• Ping с флагом «do not fragment» – позволяет определить максимальный размер пакета, который проходит через сеть без фрагментации. Например, для MTU 1400 байт максимальный TCP-сегмент должен быть около 1360–1380 байт.
• Сниффинг TCP-трафика – анализ заголовков SYN-пакетов помогает убедиться, что MSS корректно устанавливается на этапе согласования соединения.
• Проверка логов маршрутизатора – большинство современных маршрутизаторов фиксируют изменение MSS и возможные ошибки при передаче сегментов.
• Тестирование больших соединений – передача файлов большого объема через VPN или PPPoE выявляет проблемы с фрагментацией и повторными отправками.

Рекомендации по устранению проблем:

1. Скорректировать MSS с учетом минимального MTU и заголовков VPN.
2. Применять настройки на всех интерфейсах, через которые проходят TCP-сессии.
3. Повторять диагностику после изменения конфигурации для подтверждения стабильности соединений.

Регулярная проверка MSS Clamping предотвращает потерю данных, уменьшает количество повторных отправок и повышает надежность сетевых соединений.

Сравнение MSS Clamping с другими методами контроля MTU

MSS Clamping корректирует размер TCP-сегментов, предотвращая фрагментацию на сетевых участках с ограниченным MTU. Существуют и другие подходы к управлению MTU, каждый из которых имеет свои особенности:

• Настройка MTU на интерфейсах:
  • Прямое уменьшение MTU на маршрутизаторе или сетевом интерфейсе.
  • Подходит для всех типов пакетов, но требует ручной синхронизации с клиентскими устройствами.
• Path MTU Discovery (PMTUD):
  • Автоматическое определение максимального размера пакета без фрагментации через ICMP-сообщения.
  • Не всегда работает через сети с блокировкой ICMP, что может приводить к разрыву TCP-сессий.
• MSS Clamping:
  • Изменяет MSS только в TCP-сегментах, оставляя IP-уровень неизменным.
  • Надежно работает в VPN-туннелях и PPPoE, где PMTUD может быть недоступен.
  • Снижает вероятность фрагментации и повторных отправок без влияния на другие протоколы.

Рекомендации по выбору метода:

1. Использовать MSS Clamping для TCP-соединений через VPN и сети с нестандартным MTU.
2. PMTUD применять в открытых сетях без блокировки ICMP для автоматической настройки размера пакетов.
3. Настройку MTU на интерфейсах использовать, если требуется глобальное ограничение размера пакетов на всех протоколах.

Сравнение методов показывает, что MSS Clamping обеспечивает точный контроль TCP-сессий и минимизирует риск фрагментации в сложных сетевых конфигурациях.

Вопрос-ответ:

Что такое MSS Clamping и для чего он используется в сетях?

MSS Clamping — это метод регулирования размера TCP-сегментов на маршрутизаторах и межсетевых экранах. Он применяется для предотвращения фрагментации пакетов при прохождении сетей с ограниченным MTU, таких как VPN-туннели или PPPoE. Благодаря этому соединения остаются стабильными, а передача данных проходит без повторных отправок.

Как определить правильное значение MSS для сети с VPN?

Чтобы выбрать MSS, нужно учитывать минимальный MTU на пути передачи данных и размер заголовков VPN. Например, для IPSec с MTU 1400 байт MSS рекомендуется устанавливать в диапазоне 1360–1380 байт. Это позволяет TCP-сегментам пройти через туннель без фрагментации и сохранить непрерывность передачи данных.

Какие ошибки чаще всего возникают при настройке MSS Clamping?

Основные ошибки включают установку слишком высокого MSS, что вызывает фрагментацию пакетов; игнорирование заголовков VPN при расчете MSS; настройку только на одном интерфейсе, через который проходят TCP-сессии; отсутствие проверки работы с помощью ping с флагом «do not fragment». Все это может привести к нестабильности соединений и повторным отправкам данных.

Влияет ли MSS Clamping на скорость передачи данных?

Да, правильная настройка MSS Clamping снижает количество фрагментации и повторных отправок TCP-пакетов, что уменьшает задержки и нагрузку на маршрутизаторы. В сетях с VPN или PPPoE это позволяет поддерживать стабильную передачу больших объемов данных без разрывов соединений.

Как проверить, что MSS Clamping работает корректно?

Для проверки используют ping с флагом «do not fragment», чтобы определить максимальный размер пакета, проходящий без фрагментации. Также анализируют TCP-трафик, проверяя значение MSS в SYN-пакетах при установлении соединения. Если сегменты проходят без фрагментации и TCP-сессии остаются стабильными, настройка считается корректной.

Как MSS Clamping предотвращает фрагментацию TCP-пакетов в сетях с ограниченным MTU?

MSS Clamping изменяет значение Maximum Segment Size (MSS) в TCP-заголовках при установлении соединения. Это ограничивает размер TCP-сегментов так, чтобы они не превышали минимальный MTU на пути передачи, включая заголовки VPN или PPPoE. В результате пакеты проходят через сеть без фрагментации, уменьшается количество повторных отправок, снижается нагрузка на маршрутизаторы и повышается стабильность соединений. Для проверки корректности настройки используют ping с флагом «do not fragment» и анализ TCP-трафика, чтобы убедиться, что сегменты не разрываются на промежуточных узлах.
