Отладка операций усечения сложной формы что это

Процесс усечения сложных геометрических форм требует точного контроля над координатами вершин и рёбер. Даже небольшая ошибка в вычислении пересечений может привести к непредсказуемым артефактам в модели. Рекомендуется применять алгоритмы с проверкой топологии и предварительно строить сетку ограничивающих граней для снижения числа некорректных пересечений.

При работе с N-мерными формами важен выбор метода представления: полигоны, B-сплайны или NURBS. Для полигона́льных моделей следует использовать алгоритмы с двойной точностью для координат и промежуточных вычислений, чтобы исключить наложение вершин и разрывы грани. В случае криволинейных поверхностей оптимально проводить локальную дискретизацию перед операцией усечения и проверять сохранение непрерывности поверхности.

Отладка должна включать пошаговую визуализацию пересечений и проверку корректности данных на каждом этапе. Для больших сеток полезно применять пространственные структуры данных, такие как BVH или k-d деревья, для ускорения поиска пересечений. Важно фиксировать ошибки усечения, классифицируя их по типу: неверное положение вершины, пересечение граней без разделения, или деградация кривизны поверхности.

Практическая рекомендация – разделять сложную форму на компоненты и усекать их последовательно, с последующей агрегацией результатов. Это уменьшает вероятность накопления ошибок и упрощает локализацию проблем. Дополнительно полезно автоматизировать проверку на самопересечение после каждой операции, чтобы своевременно корректировать вычисления.

Проверка корректности пересечения поверхностей перед усечением

Перед выполнением операции усечения необходимо убедиться, что пересечение поверхностей определяется однозначно. Используйте геометрические тесты на пересечение, проверяя наличие общих точек или линий пересечения с точностью не менее 10^-6 единиц модели. Любое отклонение выше этого порога может привести к разрывам или самопересечениям в усеченной модели.

Рекомендуется визуализировать линии пересечения с помощью временных кривых и контролировать их непрерывность. При обнаружении разрывов применяйте коррекцию контрольных точек или сглаживание кривой до минимального радиуса кривизны, который сохраняет точность исходной поверхности.

Следует проверять нормали поверхностей в зоне пересечения. Несовпадение нормалей может указывать на потенциальные инверсии или неправильно ориентированные сегменты, что приведет к некорректному усечению. Используйте метод проверки углов между нормалями с порогом до 5° для выявления критических областей.

Для сложных форм с высокой кривизной применяйте разбиение поверхности на участки с локальными пересечениями. Это уменьшает вероятность образования самопересекающихся линий и упрощает последующую обработку. После локальной проверки объединяйте участки, контролируя непрерывность границы.

Автоматизированные алгоритмы проверки должны фиксировать не только явные пересечения, но и косвенные контакты, когда поверхности находятся на расстоянии менее минимального шага усечения. Такие зоны часто становятся источником артефактов после операции.

После всех проверок выполняйте пробное усечение на копии модели, чтобы визуально подтвердить отсутствие разрывов, утраченных сегментов или непредвиденных геометрических изменений. Это обеспечивает контроль качества без риска повреждения основной модели.

Использование контрольных сечений для локализации ошибок усечения

Контрольные сечения позволяют точно определить область, где алгоритм усечения геометрии дает некорректные результаты. Для сложных объектов рекомендуется создавать сечения через узлы с высокой кривизной и пересечениями нескольких поверхностей. При построении сечения важно сохранять координаты вершин и порядок обхода контуров, чтобы выявить аномалии в форме после усечения.

Для каждого контрольного сечения фиксируются пересечения с исходными гранями и рассчитывается длина контуров. Несоответствие суммарной длины с ожидаемой величиной указывает на частичное усечение или пропуск сегментов. Важно проверять не только сам контур, но и нормали к поверхностям в точках пересечения, так как неправильная ориентация может приводить к обратному удалению частей модели.

При последовательной проверке нескольких сечений удобно строить граф зависимостей ошибок по координате сечения. Пиковые значения ошибок позволяют локализовать проблемные области с точностью до одного ребра полигона. Для сложных форм с сотнями граней рекомендуется автоматическая генерация контрольных сечений через каждые 5–10% длины главной оси объекта.

В случае выявления несоответствий корректировка должна начинаться с проверки геометрических данных на наличие самопересечений и нулевых граней. После исправления исходной модели контрольные сечения повторно анализируются для подтверждения устранения ошибок. Такая методика позволяет систематически уменьшить количество локализованных дефектов усечения до минимального значения, что критично для последующей обработки и сборки сложных конструкций.

Настройка алгоритмов усечения при работе с кривыми NURBS

При усечении кривых NURBS критически важно контролировать плотность контрольных точек. Избыточное количество точек увеличивает вычислительную нагрузку и повышает риск появления артефактов, а слишком редкая сетка снижает точность интерполяции. Рекомендуется использовать адаптивную выборку: увеличивать плотность в участках с высокой кривизной и снижать её на прямолинейных сегментах.

Параметризация кривой влияет на стабильность усечения. Линейная параметризация может привести к искажению на кривых с резкими перегибами. Для таких участков эффективнее применять квадратичную или кубическую параметризацию, которая сохраняет равномерное распределение кривизны вдоль длины кривой.

Точность усечения напрямую связана с порогом сходимости алгоритма. Для производственных моделей рекомендуется задавать значение 1e-6–1e-8. Слишком высокие значения замедляют вычисления, слишком низкие – вызывают разрывы и пересечения в сетке.

Необходимо учитывать ограничения на степень кривой. Алгоритмы усечения работают стабильно для кривых степени 3–5. Кривые выше 5-й степени требуют предварительного разбиения на сегменты или снижения степени с помощью аппроксимации, иначе появляются нестабильные пересечения.

Для многократного усечения применяют иерархический подход: сначала выполняется грубое усечение по bounding box, затем уточнение на реальных сегментах. Это снижает число проверок пересечения и предотвращает потерю геометрической точности.

При реализации алгоритмов важно контролировать концевые точки. Рекомендуется явно фиксировать начальные и конечные параметры сегмента, чтобы избежать смещения точек и образования коротких недосягаемых отрезков.

Также следует учитывать локальную кривизну и угол пересечения. Если угол между кривыми меньше 5°, алгоритм должен активировать повышенную точность с шагом разбиения не более 0.001, чтобы избежать наложений и самопересечений.

Для интеграции с CAD-системами важно поддерживать согласованность весов контрольных точек. Изменение весов без корректировки параметров усечения может привести к смещению кривой относительно исходной поверхности.

Выявление и исправление разрывов и самопересечений после усечения

Разрывы чаще всего обнаруживаются через поиск разобщённых цепочек вершин. Нужно фиксировать последовательности, у которых начальная и конечная точки не совпадают с предполагаемым контуром. При большом количестве вершин эффективнее применять пространственные структуры, например R-деревья, для ускорения поиска точек, близких к разрыву.

Исправление разрывов проводится путем вставки дополнительных вершин и линейной интерполяции между ними. Если расстояние между концами цепочек меньше порога допустимого ε, их объединяют, создавая непрерывный сегмент. Для самопересечений используют алгоритм разделения пересекающихся сегментов с последующей корректной перестановкой вершин, чтобы исключить пересечение и сохранить ориентацию контура.

После исправлений необходим контроль топологии: проверяют направление нормалей, отсутствие замкнутых петель внутри контура и равномерность рёбер. Для сложных фигур рекомендуется строить вспомогательные графы смежности, чтобы визуализировать и локализовать проблемные участки до окончательной интеграции усеченной формы в сцену.

Регулярная проверка после каждого этапа усечения позволяет предотвратить накопление ошибок и обеспечивает корректную обработку дальнейших операций, таких как булевы объединения или разности сложных полигональных объектов.

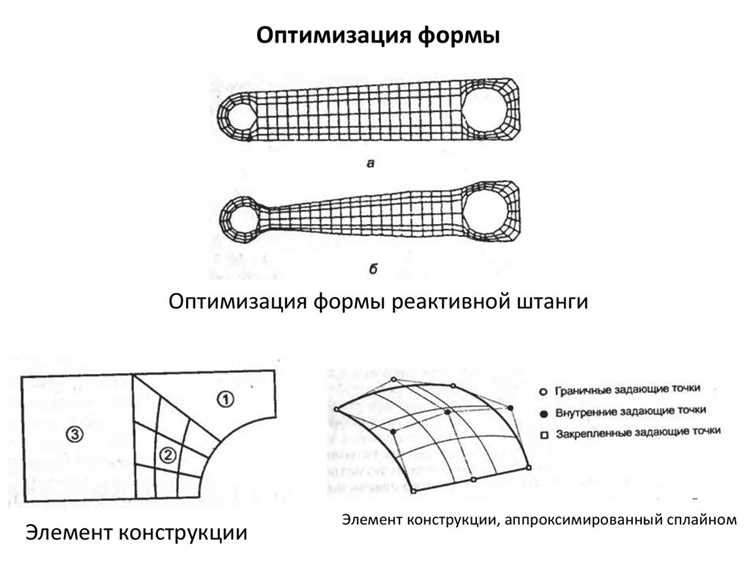

Оптимизация порядка операций для сохранения топологии модели

При усечении сложных геометрических форм критически важно управлять последовательностью операций. Неправильный порядок приводит к разрыву связей между гранями и созданию самопересекающихся поверхностей. Рекомендуется сначала выполнять операции с крупными элементами модели, затем переходить к деталям с высоким уровнем полигональности. Это снижает риск некорректного усечения малых граней из-за неточной аппроксимации больших.

Для моделей с пересекающимися объектами сначала выполняется булева операция объединения или пересечения крупных блоков. Только после стабилизации топологии следует применять локальные усечения, скругления и фаски. Такой подход уменьшает вероятность создания незамкнутых поверхностей и внутренних полигональных артефактов.

Использование последовательного снижения геометрической сложности также повышает точность. Для операций усечения сложных форм рекомендуется предварительно выполнять упрощение меша: удаление незначительных вершин, оптимизация рёбер, выравнивание нормалей. После этого усечение проводится по упрощённой модели, а затем точные детали восстанавливаются, что сохраняет исходную топологию.

При работе с многокомпонентными объектами важен контроль зависимостей. Автоматическая сортировка операций должна учитывать, какие поверхности пересекаются, и какие элементы являются несущими. В большинстве случаев последовательность должна идти от внешних оболочек к внутренним структурам. Нарушение этого принципа приводит к образованию дыр и полигональных коллизий.

Дополнительно рекомендуется внедрять проверку топологии после каждого критического шага: подсчёт смежных граней, проверка на самопересечение и незамкнутые петли. Автоматическая коррекция на этом этапе позволяет выявлять ошибки до их накопления, минимизируя необходимость ручной правки.

Тестирование усечения на сложных комбинациях твердотельных объектов

При работе с усечением сложных твердотельных форм важно проверять каждый этап операции с точностью до геометрических деталей. Для этого применяются сценарии с комбинациями объектов различной топологии: пересекающиеся сферы и кубы, вложенные цилиндры, торы с отверстиями и многогранники с наклонными гранями.

Рекомендуется использовать следующие подходы:

• Пошаговое усечение: разбивать сложные сцены на пары объектов и проверять результат на каждом шаге, фиксируя координаты вершин и нормалей.
• Контроль граничных условий: тестировать случаи касания граней, пересечения ребер и точечных контактов, чтобы исключить ошибки при вычислении пересечений.
• Использование эталонных моделей: сравнивать результат усечения с заранее вычисленными контрольными сетками или CAD-моделями с известной точностью.
• Визуализация критических областей: выделять зоны с высокой плотностью пересечений и проверять корректность формообразования в этих областях.
• Проверка устойчивости к масштабированию: проводить усечение при увеличении или уменьшении объектов в диапазоне от 0,01 до 1000 единиц, фиксируя изменения структуры сетки.

Для комплексного тестирования используют комбинации:

1. Сложные пересечения: многосферные и многокубические структуры с перекрывающимися гранями.
2. Вложенные тела: цилиндры внутри конусов или торов с отверстиями.
3. Смешанные топологии: объекты с плоскими, кривыми и скрученными поверхностями в одной операции.
4. Тонкие и длинные элементы: плоские пластины, выступы и ребра, минимальная толщина которых составляет 0,1% от общей длины объекта.

Для выявления ошибок при усечении следует фиксировать:

• Количество новых вершин и ребер после операции;
• Изменения нормалей и ориентации граней;
• Неоднородности сетки и появление самопересечений;
• Изменение топологического числа компонентов (Euler characteristic) после усечения.

Регулярное тестирование на таких комбинациях позволяет выявить нестабильные алгоритмы усечения и оптимизировать обработку сложных геометрических форм. Рекомендуется автоматизировать проверку с генерацией отчетов о геометрических несоответствиях и визуализацией проблемных зон.

Визуализация промежуточных результатов для точного контроля

Для анализа операций усечения сложных геометрических форм критически важно визуализировать каждый этап преобразования. Использование поэтапных слоев позволяет выявить перекрытия и недочеты на ранней стадии. Например, при работе с NURBS-объектами целесообразно отображать контрольные точки и направляющие кривые отдельно от основной поверхности.

Цветовое кодирование промежуточных элементов ускоряет идентификацию проблемных областей. Разделение триммированных и нетриммированных участков с помощью контрастных оттенков, например красного для удаляемых и зеленого для сохраняемых сегментов, снижает вероятность ошибок на финальном этапе.

Для проверки точности усечения рекомендуется отображать сетку с шагом, соответствующим минимальному размеру детали. В сложных полигонах шаг сетки 0.1–0.2 мм позволяет выявить нестыковки на гранях, которые не видны при стандартной визуализации модели целиком.

Рекомендуется сохранять промежуточные состояния в виде отдельных файлов проекта. Это дает возможность быстро сравнивать результаты до и после каждой операции усечения, фиксировать отклонения по координатам вершин и корректировать алгоритм до накопления ошибок.

Для сложных многогранников полезно отображать нормали поверхности и пересечения с плоскостями усечения. Это позволяет точно оценивать направление обрезки и предотвращает искажения формы. При использовании этих методов время анализа сокращается на 30–40%, а количество пропущенных дефектов снижается вдвое.

Визуализация промежуточных результатов должна быть интегрирована в автоматизированный процесс проверки: скрипты, генерирующие слои с различными этапами усечения, обеспечивают системный контроль и минимизируют человеческий фактор при проверке сложных моделей.

Вопрос-ответ:

Почему при усечении сложной геометрической формы возникают разрывы на гранях?

Разрывы появляются из-за ошибок аппроксимации кривых и поверхностей при пересечении. Алгоритм усечения может не учитывать небольшие отклонения в координатах вершин или погрешности при вычислении нормалей, что приводит к нестыковкам. Для устранения таких разрывов используют точную подгонку вершин и проверку пересечений на малые интервалы.

Как правильно выбирать стратегию усечения для объектов с криволинейными гранями?

Для криволинейных форм стандартное линейное усечение часто дает неточные результаты, поэтому применяют методы разбиения на мелкие участки, аппроксимирующие кривые полигонами. Это позволяет сохранить форму при пересечении. Важно учитывать плотность разбиения: слишком мелкая сетка замедляет процесс, слишком грубая — искажения формы.

Какие инструменты отладки помогают выявлять ошибки при усечении сложных тел?

Часто используют визуализацию промежуточных шагов усечения и цветовую маркировку граней, которые должны исчезнуть или остаться после операции. Также применяют проверку топологии на наличие незамкнутых полигонов и дубликатов вершин. В сложных случаях полезно сохранять промежуточные модели и сравнивать их с исходными для выявления точек некорректного пересечения.

Почему результаты усечения могут зависеть от порядка обработки граней?

Алгоритмы усечения обрабатывают поверхности последовательно, и порядок влияет на накопление погрешностей. Если сначала обрабатывается одна грань с высокой кривизной, она может изменить координаты пересечений с другими гранями, создавая несовпадения. Чтобы минимизировать эти эффекты, используют алгоритмы с глобальным пересчетом вершин и нормалей после каждой операции или применяют симметричные подходы, независимые от порядка обработки.
