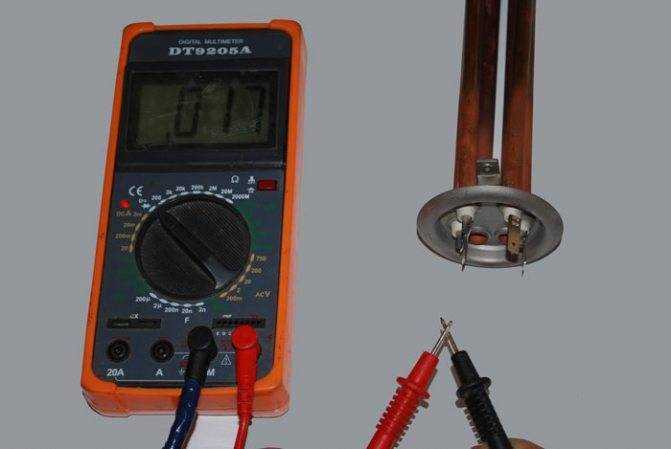

Как проверить тэн на утюге мультиметром

Тэн утюга представляет собой нагревательный элемент с металлическим проводником, сопротивление которого обычно находится в диапазоне 20–50 Ом в бытовых моделях. Точная проверка его работоспособности требует мультиметра с функцией измерения сопротивления. Перед началом работы необходимо убедиться, что утюг полностью отключен от сети и остыл до безопасной температуры.

Для проверки следует разобрать утюг и получить доступ к клеммам тэна. Наиболее распространённые ошибки – попытка измерить сопротивление на включённом устройстве или касание мультиметром других элементов, что даёт ложные показания. Контакты следует очистить от нагара и окислов, чтобы обеспечить точное считывание.

Как подготовить утюг к проверке тэна мультиметром

Отключите утюг от сети и убедитесь, что он полностью остыл. Работа с горячим прибором может привести к ошибочным показаниям мультиметра и травмам.

Снимите заднюю крышку корпуса, если конструкция утюга позволяет, чтобы получить доступ к контактам тэна. Для большинства моделей понадобится крестовая отвертка и аккуратное хранение винтов, чтобы не потерять их.

Перед проверкой отключите провода, идущие к тэну. Это предотвращает влияние других элементов схемы на измерение сопротивления и гарантирует точность результатов.

Очистите контакты от нагара и пыли с помощью ватного тампона, смоченного изопропиловым спиртом. Загрязнения могут создать ложное замыкание и исказить показания мультиметра.

Настройте мультиметр на измерение сопротивления в диапазоне 200–500 Ом, типичном для тэнов утюгов. Проверьте исправность щупов и надежность их контакта с клеммами перед началом измерения.

Определение контактов тэна для измерений

Чтобы точно определить контакты для измерений, отключите утюг от сети и демонтируйте подошву, если это возможно. Контактные клеммы должны быть чистыми: удалите следы нагара и окислов с помощью мягкой наждачной бумаги или спиртовой салфетки. Это обеспечит стабильное сопротивление при проверке.

При контакте с тэном избегайте касания металлических частей руками, чтобы не вносить дополнительное сопротивление. Для измерений используйте щупы мультиметра с острыми наконечниками, чтобы надежно зафиксировать контакт на клеммах и получить точное значение сопротивления.

Если тэн имеет дополнительный контакт для термостата, его следует изолировать при измерении основной спирали. Подключение мультиметра к этому контакту приведёт к некорректным результатам, так как часть цепи окажется замкнутой через термостат.

Выбор режима мультиметра для проверки тэна

Для проверки тэна утюга необходимо установить мультиметр в режим измерения сопротивления (Ω). Обычно на корпусе прибора обозначается символом «Ω» или надписью «Ohm». Режим «прозвонки» с звуковым сигналом подходит только для проверки целостности проводов, но не дает точного значения сопротивления тэна.

Если мультиметр имеет несколько диапазонов сопротивления, рекомендуется выбрать диапазон 200–500 Ом для бытовых утюгов. Большинство тэнов рассчитаны на сопротивление 20–50 Ом, поэтому этот диапазон позволит получить точное считывание без перегрузки прибора.

Для цифровых мультиметров иногда есть функция автоопределения диапазона. В этом случае достаточно включить режим «Ω», прибор сам подберет диапазон и покажет значение. Это удобно для быстрых проверок, но при анализе неисправности лучше фиксировать диапазон вручную для стабильных показаний.

• Режим «200 Ω» – для сопротивления до 200 Ом, подходит для тонких нагревателей.
• Режим «2 kΩ» – если сопротивление выше, например для промышленного утюга.
• Режим «Ω с диодным символом» – не использовать для измерения тэна, только для цепей с низким сопротивлением.

Перед подключением щупов убедитесь, что утюг полностью отключен от сети. Подключение к сети в режиме измерения сопротивления может вывести мультиметр из строя и создать опасность поражения электрическим током.

Если мультиметр показывает нулевое сопротивление или значение сильно отклоняется от нормы (обычно 20–50 Ом для бытового утюга), это указывает на короткое замыкание или разрыв в нагревательном элементе. В таких случаях тэн подлежит замене.

Проверка сопротивления тэна и оценка результата

Если мультиметр показывает значение значительно ниже 10 Ом, это указывает на короткое замыкание внутри нагревательного элемента. Значение выше 70–100 Ом говорит о частичном разрыве или старении спирали, что приводит к недостаточному нагреву. Для точной оценки рекомендуется измерять сопротивление при комнатной температуре и учитывать температуру тэна: с повышением температуры сопротивление увеличивается примерно на 0,4–0,5% на каждый градус Цельсия.

Оценка результата должна включать:

• Сравнение измеренного сопротивления с номиналом, указанным в технической документации утюга;
• Фиксацию любых отклонений и принятие решения о замене тэна при значительных расхождениях.

Такая методика позволяет точно определить состояние нагревательного элемента и предотвратить повреждение устройства или риск короткого замыкания.

Как обнаружить разрыв или короткое замыкание в тэн

Для точного выявления разрыва в тэне сначала необходимо отключить утюг от сети и извлечь шнур. Любое подключение к сети при проверке приведет к повреждению мультиметра и создаст риск поражения током.

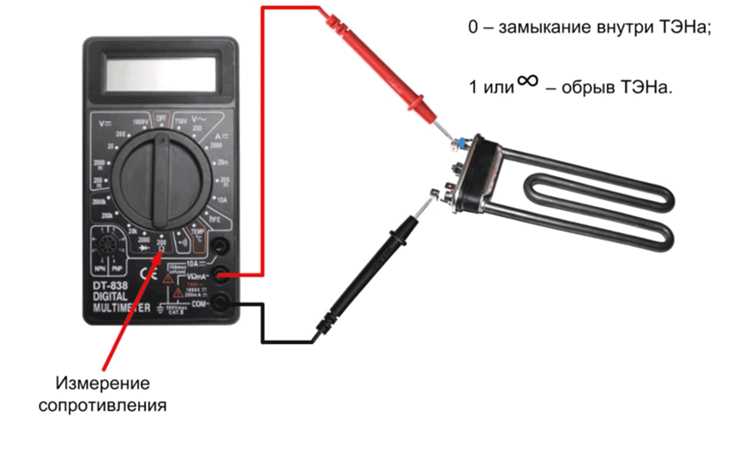

Установите мультиметр в режим измерения сопротивления (Ом). Нормальный тэн бытового утюга обычно имеет сопротивление от 20 до 40 Ом. Если мультиметр показывает бесконечность, это указывает на разрыв внутри спирали.

Пошагово проверка выглядит так: отключить утюг, снять подошву, найти клеммы тэна, подключить щупы мультиметра к клеммам и к корпусу. Запишите показания, чтобы сравнить с нормативными данными производителя.

Если сопротивление тэна значительно выше нормы, это свидетельствует о перегоревшей спирали. В этом случае ремонт нецелесообразен, так как восстановление спирали требует замены всего тэна.

При обнаружении утечки на корпусе необходимо тщательно проверить изоляцию проводов и контакты крепления тэна. Часто короткое замыкание возникает из-за трещин в керамическом корпусе или повреждения термостойкой изоляции.

Регулярная проверка тэна мультиметром позволяет предотвратить выход утюга из строя и опасные ситуации при работе с электрическим прибором. Рекомендуется измерять сопротивление перед каждым сезоном активного использования.

Дополнительные советы при повторной сборке утюга после проверки

Перед установкой нагревательного элемента убедитесь, что контакты тэна полностью очищены от нагара и остатков окислов. Используйте мелкозернистую наждачную бумагу или специальную пасту для металла, чтобы обеспечить плотный контакт и минимальное сопротивление соединений.

При закреплении корпуса утюга проверяйте, чтобы все термопластиковые крепления и фиксаторы входили в пазы без усилия. Сильное давление может вызвать трещины в пластике, особенно возле зоны подключения шнура питания, что приведёт к потенциальной утечке тока.

Не оставляйте провода внутри корпуса утюга перекрученными или натянутыми. Минимальный радиус изгиба проводов должен быть не менее 3 см, чтобы исключить механическое повреждение изоляции при нагреве и вибрации во время работы устройства.

После установки тэна и терморегулятора временно закрепите корпус с помощью двух-трёх винтов и протестируйте утюг на низкой мощности. Это позволит убедиться в правильности сборки и отсутствии короткого замыкания до окончательной фиксации всех элементов.

Закручивая финальные винты, используйте равномерное усилие по всей поверхности корпуса. Проверяйте, чтобы между металлической подошвой и корпусом оставался равномерный зазор не более 0,2 мм, что гарантирует оптимальное распределение тепла и предотвращает перегрев пластиковых деталей.

Вопрос-ответ:

Как проверить исправность тэна утюга мультиметром?

Для проверки тэна сначала нужно отключить утюг от сети и убедиться, что он полностью остыл. Затем мультиметр переводят в режим измерения сопротивления. Снимают корпус утюга, находят выводы тэна и подключают к ним щупы мультиметра. Если прибор показывает сопротивление в пределах 20–50 Ом (в зависимости от модели), значит, тэн исправен. Если показания близки к нулю или бесконечности, нагревательный элемент неисправен.

Почему мультиметр показывает нулевое сопротивление тэна?

Нулевое сопротивление говорит о коротком замыкании внутри нагревательного элемента. Это значит, что тэн не только не будет нагреваться, но и может представлять опасность для сети. В этом случае тэн нужно заменять. Перед заменой стоит проверить проводку и контакты, чтобы убедиться, что проблема именно в нагревательном элементе, а не в соединениях.

Можно ли проверить тэн утюга, не разбирая его полностью?

Частично проверить тэн без полного разбора можно, если есть доступ к его выводам через корпус или специальные сервисные разъемы. Однако точность измерений при этом ниже, и легко пропустить скрытые повреждения. Для полной уверенности лучше снять корпус и подключать щупы мультиметра напрямую к контактам тэна, так проверка будет точной.

Какие ошибки чаще всего совершают при проверке тэна мультиметром?

Основные ошибки: проверка при включенном утюге, измерение на холодном контакте без очистки от пыли и окислов, неправильный выбор режима мультиметра. Также часто забывают, что контакт щупов должен быть плотным, иначе показания будут нестабильными. Иногда используют слишком старый или неисправный мультиметр, что дает неверные результаты и может ввести в заблуждение относительно состояния тэна.
