Механический стеклоподъемник ВАЗ 2107 построен на тросовой передаче, где правильная схема хода троса напрямую определяет плавность движения стекла и ресурс всего узла. Нарушение маршрута даже на одном ролике приводит к перекосу стекла, рывкам при вращении ручки и ускоренному износу троса. Поэтому понимание точной траектории его прохождения важно не только при ремонте, но и при первичной установке нового механизма.
В конструкции используется замкнутый трос, который проходит через несколько направляющих роликов и наматывается на барабан ручного привода. Каждый участок маршрута рассчитан с учетом угла натяжения и положения стекла в направляющих. Ошибка в направлении намотки или пересечение витков на барабане приводит к тому, что стекло либо не поднимается до конца, либо самопроизвольно опускается.
На практике чаще всего сложности возникают при замене троса или разборке двери, когда отсутствует наглядная схема. Даже исправный механизм после неправильной сборки начинает работать с повышенным сопротивлением. В статье подробно разобрана схема хода троса стеклоподъемника ВАЗ 2107 с акцентом на реальные точки крепления, последовательность укладки и контроль правильности сборки перед установкой обшивки двери.
Конструкция механического стеклоподъемника ВАЗ 2107 и роль троса
Механический стеклоподъемник ВАЗ 2107 состоит из корпуса привода с барабаном, системы направляющих роликов, каретки крепления стекла и замкнутого троса. Вся нагрузка при подъеме и опускании стекла передается именно через трос, поэтому его состояние и правильная укладка критичны для работы узла. Конструкция рассчитана на ручной привод, где усилие от вращения ручки напрямую преобразуется в линейное перемещение стекла.
Трос выполнен из стальной проволоки малого диаметра с плотной навивкой, что позволяет ему выдерживать постоянные циклические нагрузки и изгибы на роликах. Он образует две рабочие ветви: одна отвечает за подъем стекла, вторая – за его опускание. При вращении барабана одна ветвь натягивается, а вторая одновременно ослабляется, сохраняя баланс усилий и предотвращая перекос каретки.
Барабан привода имеет канавки, задающие направление намотки троса. Нарушение порядка укладки приводит к перекрещиванию витков и неравномерному натяжению, из-за чего возрастает сопротивление вращению ручки. Направляющие ролики фиксируют маршрут троса внутри двери и удерживают его в заданной плоскости, исключая контакт с металлическими кромками.
Каретка стекла жестко связана с тросом через прижимные скобы или заводские фиксаторы. Именно в этой точке передается тяговое усилие на стекло, поэтому при замене троса важно контролировать надежность крепления и отсутствие перекоса. Изношенные фиксаторы или неправильная установка быстро приводят к обрыву троса и заклиниванию механизма.
Точки крепления троса к каретке стекла на двери ВАЗ 2107
Каретка стекла ВАЗ 2107 имеет две симметричные точки крепления троса, расположенные по обе стороны направляющей пластины. Каждая из них предназначена для фиксации одной рабочей ветви троса, что обеспечивает равномерное распределение нагрузки при движении стекла. Крепление осуществляется с помощью заводских зажимов или прижимных скоб, входящих в комплект механизма.
Нижняя ветвь троса закрепляется в каретке со стороны, противоположной барабану привода, и отвечает за опускание стекла. Верхняя ветвь фиксируется со стороны привода и участвует в подъеме. Перепутывание мест крепления приводит к изменению направления усилия, из-за чего стекло может двигаться рывками или заклинивать в крайних положениях.
Перед фиксацией троса в каретке необходимо полностью выровнять стекло в направляющих и убедиться в отсутствии перекоса. Трос должен входить в зажим без перекручивания, с плотным прилеганием к посадочному пазу. Ослабленное крепление вызывает постепенное смещение троса, что со временем приводит к его выскальзыванию и потере хода стеклоподъемника.
После установки рекомендуется вручную прокрутить барабан на несколько оборотов и проверить, как каретка перемещается по направляющей. Отсутствие перекосов и посторонних усилий подтверждает правильное расположение точек крепления и корректную схему хода троса на данном участке.

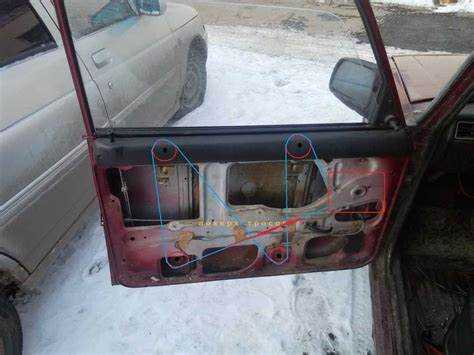

Маршрут прохождения троса через направляющие ролики
В двери ВАЗ 2107 трос стеклоподъемника проходит через систему направляющих роликов, формирующих строго заданный маршрут. Как правило, используются три ролика: верхний, нижний и боковой, закрепленные на внутренней панели двери. Их расположение обеспечивает необходимое изменение направления троса без резких перегибов и исключает его контакт с металлом.
От барабана привода трос выходит и направляется к верхнему ролику, расположенному в передней части двери. Далее он спускается вниз к нижнему ролику, установленному в зоне минимального хода стекла, после чего возвращается к каретке. Вторая ветвь троса идет по зеркальной траектории через боковой ролик, замыкая контур и обеспечивая синхронную работу механизма.
Каждый ролик должен свободно вращаться и иметь ровную канавку без заусенцев. Даже незначительное смещение оси ролика изменяет угол входа троса и вызывает его ускоренный износ. При установке важно контролировать, чтобы трос ложился строго в паз ролика и не выходил за его края при полном ходе стекла.
После прокладки маршрута рекомендуется несколько раз провернуть барабан вручную, наблюдая за движением троса по роликам. Отсутствие подскоков, скручивания и бокового трения подтверждает правильность выбранного маршрута и соответствие заводской схеме хода.
Порядок укладки троса на барабан ручки стеклоподъемника
Барабан ручки стеклоподъемника ВАЗ 2107 имеет две независимые канавки, каждая из которых предназначена для своей ветви троса. Укладка выполняется только при полностью выведенной в крайнее положение каретке стекла, что позволяет задать правильную начальную длину обеих ветвей и избежать перекоса при работе механизма.
Последовательность укладки троса на барабан должна соблюдаться строго, без пропусков и перекрещиваний витков:
- Зафиксировать концы троса в посадочных отверстиях барабана согласно их рабочим ветвям.
- Уложить первую ветвь по направлению канавки, плотно прижимая каждый виток к предыдущему.
- Проверить, чтобы трос не выходил за пределы канавки и не перескакивал на соседний сектор.
- Уложить вторую ветвь в противоположную канавку с тем же натяжением.
При намотке необходимо поддерживать равномерное натяжение руками, не допуская провисания. Ослабленный участок троса на барабане приводит к смещению витков при первом же подъеме стекла. Особенно важно следить за начальными витками, так как именно они задают дальнейшую геометрию укладки.
После завершения укладки рекомендуется сделать несколько оборотов ручки без стекла или с ослабленным креплением каретки, контролируя поведение троса. Ровное движение витков по канавкам подтверждает правильный порядок укладки и соответствие схеме хода троса стеклоподъемника ВАЗ 2107.
Направление намотки троса при подъеме и опускании стекла
Трос в механизме стеклоподъемника наматывается на барабан, расположенный внутри двери, в зависимости от направления движения стекла. Важно, чтобы при подъеме стекла трос наматывался в одну сторону, а при его опускании – в другую.
При подъеме стекла трос должен наматываться на барабан с нижней части (от двери) к верхней. Это обеспечивает правильное движение стекла вверх, а также предотвращает перекос стекла в процессе подъема.
При опускании стекла трос с барабана разматывается в противоположную сторону, то есть с верхней части барабана вниз. Важно, чтобы трос не заедал и не перегибался, что может повредить его структуру и привести к сбоям в работе механизма.
| Действие | Направление намотки | Примечания |
|---|---|---|
| Подъем стекла | Намотка с нижней части барабана вверх | Обеспечивает равномерное движение стекла вверх |
| Опускание стекла | Размотка с верхней части барабана вниз | Предотвращает перекос и повреждение троса |
Для проверки правильности установки троса на барабане необходимо прокрутить механизм вручную и удостовериться, что трос разматывается и наматывается без заеданий. Это также поможет убедиться в отсутствии перекосов и обеспечении плавности работы стеклоподъемника.
Регулярная проверка намотки троса и его состояния позволит предотвратить поломки и продлить срок службы устройства.
Типовые ошибки прокладки троса и их внешние признаки
Ошибки в прокладке троса стеклоподъемника ВАЗ 2107 могут привести к нарушению его работы и ускоренному износу. Важно выявить и устранить эти ошибки на ранней стадии, чтобы избежать серьезных повреждений механизма.
Ниже представлены основные ошибки прокладки троса и их характерные внешние признаки:
| Ошибка | Признаки | Рекомендации |
|---|---|---|
| Перекос троса на барабане | Неравномерное движение стекла, рывки, заедания при подъеме или опускании. | Проверьте равномерность намотки троса. Трос должен лежать по спирали, не создавая перегибов. |
| Неправильное направление намотки | Стекло не двигается в правильном направлении, механизм работает с усилием или не работает вообще. | Убедитесь, что при подъеме стекла трос наматывается с нижней части барабана вверх, а при опускании – с верхней части вниз. |
| Избыточный натяг троса | Скрип и шум в момент работы стеклоподъемника, трос может выйти из паза или износиться быстрее. | Регулируйте натяжение троса. Оно должно быть минимальным для нормальной работы механизма. |
| Перегиб троса в кронштейне | Трещины в пластиковых элементах, износ троса, повышение сопротивления при движении стекла. | Проверьте правильность прокладки троса в кронштейне. Он не должен перегибаться и должен двигаться без сопротивления. |
| Неправильная длина троса | Стекло не доходит до верхней или нижней точки, движение неравномерное. | При установке троса следите за его длиной. Трос должен быть достаточной длины для обеспечения полного хода стекла. |
Постоянная проверка состояния троса и его правильной прокладки поможет предотвратить многие поломки. Если обнаружены признаки ошибок, выполните настройку или замену троса, чтобы сохранить работоспособность механизма стеклоподъемника.
Проверка правильности схемы хода троса после сборки
После сборки механизма стеклоподъемника ВАЗ 2107 необходимо провести проверку правильности схемы хода троса. Ошибки на этом этапе могут привести к неисправности устройства и ускоренному износу его элементов.
Вот шаги, которые помогут убедиться в правильности установки:
- Проверка направления намотки троса: Убедитесь, что трос намотан на барабан правильно. При подъеме стекла трос должен наматываться с нижней части барабана вверх, а при опускании – с верхней части вниз. Неправильное направление может вызвать сбои в движении стекла.
- Проверка равномерности натяжения: Трос должен иметь минимальное натяжение, достаточное для нормального функционирования. Слишком сильное натяжение приведет к перегрузке механизма, а недостаточное – к заеданиям и неправильному ходу стекла.
- Проверка хода стекла: Поднимите и опустите стекло вручную или с помощью электродвигателя, если механизм электрический. Стекло должно двигаться плавно, без рывков и заеданий. В случае обнаружения препятствий в движении, проверьте правильность прокладки троса и его состояние.
- Проверка отсутствия перегибов троса: Трос не должен быть перегнут в местах его прокладки, особенно в кронштейне. Перегибы могут привести к повреждению троса и ухудшению работы стеклоподъемника.
- Прослушивание работы механизма: Включите стеклоподъемник и внимательно слушайте его работу. Посторонние звуки, такие как скрип или шум, могут свидетельствовать о неправильно установленном тросе или наличии излишнего трения.
Важно: После завершения проверки выполните несколько циклов подъема и опускания стекла для окончательной оценки работы механизма. Если стекло двигается с усилием, это может означать, что трос установлен с ошибками.
Тщательная проверка схемы хода троса поможет избежать поломок и продлить срок службы стеклоподъемника.
Вопрос-ответ:
Как правильно намотать трос стеклоподъемника ВАЗ 2107?
При правильной установке троса стеклоподъемника ВАЗ 2107 важно следить за направлением намотки на барабан. При подъеме стекла трос должен наматываться с нижней части барабана вверх. При опускании стекла трос разматывается с верхней части барабана вниз. Неправильное направление намотки может привести к сбоям в движении стекла и повреждениям механизма.
Как проверить, что трос стеклоподъемника правильно натянут?
Для проверки натяжения троса стеклоподъемника нужно убедиться, что он не слишком натянут и не слишком слаб. Трос должен быть слегка натянут, но не провисать. Слишком сильное натяжение может вызвать перегрузку механизма, а слабое натяжение приведет к его неправильной работе. Для проверки можно вручную прокрутить барабан и оценить натяжение по ощущениям, а также проверить плавность движения стекла при подъеме и опускании.
Что делать, если трос стеклоподъемника заедает или не двигает стекло плавно?
Если трос заедает или стекло не двигается плавно, скорее всего, трос неправильно установлен или поврежден. Нужно проверить его прокладку на наличие перегибов, а также правильность намотки на барабане. Возможно, трос нуждается в регулировке натяжения или замене. Если трос заедает в кронштейне, его нужно освободить от перегибов или установить новый трос, если старый поврежден.
Как проверить правильность хода троса после установки стеклоподъемника?
После установки троса стеклоподъемника важно проверить его работу. Для этого поднимите и опустите стекло, чтобы убедиться в отсутствии рывков или заеданий. Также проверьте, не перегибается ли трос в кронштейне и правильно ли он наматывается на барабан. Если стекло двигается с усилием, это может означать, что трос неправильно установлен или натянут. В таком случае нужно проверить правильность схемы хода троса и его натяжение.
Какие признаки говорят о том, что трос стеклоподъемника требует замены?
Если трос стеклоподъемника ВАЗ 2107 изношен, это может проявляться в виде скрипов, рывков при движении стекла или даже полного отказа механизма. Также признаки повреждения троса могут включать его перегибы, чрезмерный износ в местах соприкосновения с другими элементами или наличие видимых повреждений. В таких случаях трос нужно заменить, чтобы предотвратить более серьезные поломки стеклоподъемника.
