Как из автокада перевести в компас

Перенос чертежей из AutoCAD в КОМПАС-3D требует учета различий в структуре данных и принципах оформления. Хотя оба продукта работают с форматами DWG и DXF, они по-разному обрабатывают слои, типы линий, аннотации и размеры, что напрямую влияет на результат импорта.

Выбор форматов DWG и DXF для корректного импорта в КОМПАС

КОМПАС-3D поддерживает импорт файлов DWG и DXF, однако поведение этих форматов при переносе чертежей отличается. Формат DWG сохраняет больше служебной информации AutoCAD, включая аннотативные масштабы, динамические блоки и расширенные свойства объектов. При импорте в КОМПАС часть этих данных либо игнорируется, либо преобразуется в примитивы.

DXF использует открытое текстовое описание геометрии и аннотаций, что делает его более предсказуемым при обмене данными между САПР. Размеры, линии и тексты в DXF чаще импортируются без скрытых зависимостей, а структура файла проще для интерпретации. Для архивных и типовых чертежей DXF дает более стабильный результат.

Выбор формата зависит от состава исходного чертежа. Если в файле используются динамические блоки, внешние ссылки или сложные размерные стили, предпочтительнее предварительно упростить чертеж и сохранить его в DXF. DWG оправдан при передаче крупных сборочных схем, где важна иерархия блоков и слоев.

Для повышения качества импорта рекомендуется сохранять DXF в версии AutoCAD 2010 или ниже, отключая аннотативные масштабы и прокси-объекты. Такой подход снижает количество ошибок при открытии файла в КОМПАС-3D и упрощает последующую проверку чертежа.

Подготовка чертежа в AutoCAD: слои, шрифты, масштабы

Перед экспортом чертежа в форматы DWG или DXF необходимо привести слои к однозначной иерархии. Каждый тип объекта должен располагаться на отдельном слое с заданным типом линии и толщиной, назначенными через свойства слоя, а не вручную. Слои с временной геометрией, служебными построениями и комментариями рекомендуется удалить или отключить.

Шрифты AutoCAD требуют особого внимания. Использование пользовательских SHX или TTF-шрифтов часто приводит к их замене при импорте в КОМПАС-3D. Для снижения искажений следует применять стандартные шрифты, поддерживаемые обеими системами, и отказаться от нестандартных выравниваний. Многострочный текст целесообразно упростить до однострочного, если формат чертежа это допускает.

Масштабы необходимо проверить до экспорта. Аннотативные объекты AutoCAD могут содержать несколько масштабов отображения, которые КОМПАС интерпретирует как дублирующиеся элементы. Рекомендуется отключить аннотативность, оставить один рабочий масштаб и привести все размеры к фактическим значениям в модели.

Дополнительно следует выполнить очистку файла командами AUDIT и PURGE, удалить внешние ссылки и прокси-объекты. Эти действия уменьшают вероятность появления лишней геометрии и некорректных элементов после импорта, упрощая дальнейшую работу с чертежом в КОМПАС-3D.

Настройка параметров импорта DWG/DXF в КОМПАС-3D

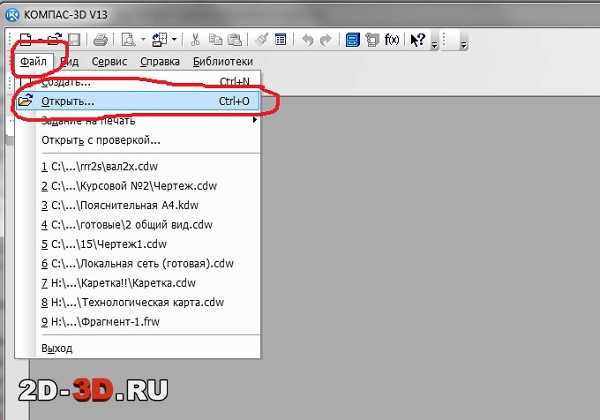

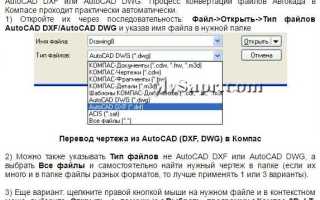

При открытии файлов DWG или DXF в КОМПАС-3D используется мастер импорта, от параметров которого зависит итоговая структура чертежа. Настройки следует задавать до загрузки данных, так как последующее исправление ошибок требует ручной переработки геометрии и оформления.

В первую очередь необходимо определить способ преобразования объектов AutoCAD. Для рабочих чертежей рекомендуется сохранять геометрию в виде стандартных примитивов КОМПАС, отключая перенос зависимостей и аннотативных свойств.

• установить единицы измерения, совпадающие с исходным файлом;
• отключить импорт аннотативных масштабов;
• выбрать преобразование блоков в отдельные фрагменты или развернутую геометрию;
• включить сопоставление типов линий AutoCAD с библиотекой линий КОМПАС;
• задать правило преобразования штриховок в ассоциативные элементы.

Отдельного внимания требуют текстовые объекты и размеры. По умолчанию КОМПАС может преобразовывать их в графические элементы, что усложняет редактирование. Для конструкторской документации целесообразно сохранять размеры как объекты КОМПАС, даже если потребуется их частичная правка.

1. включить перенос размеров в формат КОМПАС;
2. указать замену шрифтов на стандартные ГОСТ;
3. отключить импорт скрытых слоев и замороженных объектов;
4. проверить сопоставление толщин линий.

После задания параметров рекомендуется сохранить профиль импорта. Это позволяет использовать одинаковые настройки для серии чертежей и избежать расхождений в оформлении при пакетной обработке файлов.

Проблемы с геометрией и способы их исправления после переноса

После импорта чертежей из AutoCAD в КОМПАС-3D геометрия часто теряет целостность. Наиболее распространенная проблема – разрыв контуров, когда замкнутые линии преобразуются в набор отдельных отрезков. Это связано с различиями в допусках и обработке полилиний. Для исправления рекомендуется использовать объединение отрезков и проверку замкнутости контуров перед дальнейшим редактированием.

Другая типовая ситуация – появление дублирующих элементов, наложенных друг на друга. Такое происходит при импорте блоков и сложных полилиний. Выявление дубликатов упрощается через поочередное скрытие слоев и удаление совпадающих примитивов вручную.

Криволинейные элементы AutoCAD нередко преобразуются в аппроксимированные отрезки. Это особенно заметно на дугах и окружностях большого радиуса. В КОМПАС-3D такие элементы рекомендуется перестроить штатными инструментами, используя исходные опорные точки для восстановления правильной формы.

Отдельного внимания требует совпадение осей и точек привязки. После переноса возможны смещения, возникающие из-за различий в системах координат и базовых точках чертежа. Проверка нулевой точки и выравнивание геометрии относительно опорных осей позволяют избежать ошибок при дальнейшем использовании чертежа в сборках и спецификациях.

Перед утверждением результата следует выполнить визуальный контроль и измерение ключевых размеров. Это позволяет выявить скрытые искажения геометрии, которые не всегда заметны при беглом просмотре, но критичны для конструкторской документации.

Перенос размеров, выносок и текстовых объектов

Размеры из AutoCAD при импорте в КОМПАС-3D часто теряют ассоциативную связь с геометрией. Это происходит при использовании аннотативных масштабов и нестандартных размерных стилей. Для восстановления управляемости рекомендуется удалять импортированные размеры и создавать их заново средствами КОМПАС на основе проверенной геометрии.

Выноски и обозначения, особенно выполненные с помощью многострочного текста и пользовательских стрелок, нередко преобразуются в набор отдельных примитивов. В таких случаях целесообразно сохранить только текстовую часть, а линии и стрелки перестроить стандартными инструментами выносок КОМПАС-3D.

Текстовые объекты требуют проверки шрифтов и выравнивания. При импорте SHX и TTF-шрифты AutoCAD могут заменяться системными аналогами, что приводит к смещению надписей и изменению межстрочных интервалов. Для предотвращения ошибок рекомендуется использовать стандартные шрифты КОМПАС и вручную скорректировать расположение ключевых надписей.

Особое внимание следует уделять текстам, связанным с техническими требованиями и обозначениями. Даже незначительное смещение или изменение масштаба может повлиять на читаемость чертежа. Контроль отображения всех надписей в реальном масштабе листа позволяет выявить и устранить такие проблемы до передачи документации.

Проверка соответствия ГОСТ и доработка чертежа в КОМПАС

После переноса чертежа в КОМПАС-3D необходимо проверить оформление на соответствие требованиям ЕСКД. В первую очередь контролируются форматы листов, основная надпись и масштаб, так как при импорте из AutoCAD эти элементы часто не соответствуют стандартам ГОСТ или отсутствуют вовсе.

Типы и толщины линий требуют обязательной проверки. Линии, перенесенные из AutoCAD, могут не совпадать с библиотекой КОМПАС по начертанию и весу. Рекомендуется заменить их на стандартные типы линий ЕСКД и назначить толщины через стили, а не вручную для отдельных объектов.

Размеры и обозначения проверяются на соответствие ГОСТ 2.307 и ГОСТ 2.304. Следует убедиться, что стрелки, выносные линии и шрифты соответствуют нормативам, а числовые значения читаемы в масштабе листа. Импортированные размеры с нарушенной логикой проще заменить штатными инструментами КОМПАС.

Заключительный этап включает проверку орфографии текстов, корректность обозначений и отсутствие лишних элементов на отключенных слоях. После доработки рекомендуется сохранить чертеж в формате КОМПАС и выполнить повторный визуальный контроль перед выпуском документации.

Вопрос-ответ:

Почему после импорта из AutoCAD в КОМПАС размеры перестают редактироваться?

Такое происходит, если размеры в AutoCAD были аннотативными или использовали пользовательские стили. При импорте КОМПАС часто преобразует их в графические элементы без связи с геометрией. В рабочей практике такие размеры удаляют и создают заново средствами КОМПАС, используя уже проверенные контуры.

Какой формат лучше использовать для переноса чертежей: DWG или DXF?

Для рабочих и оформительских чертежей чаще выбирают DXF, так как он проще по структуре и стабильнее интерпретируется КОМПАС-3D. DWG подходит для сложных схем с большим количеством блоков, но перед импортом файл требуется упростить и очистить от лишних зависимостей.

Почему после переноса линии выглядят иначе, чем в AutoCAD?

КОМПАС использует собственную библиотеку типов линий и толщин, которая не совпадает с настройками AutoCAD. При импорте линии сопоставляются автоматически, что приводит к отличиям. Исправление выполняется заменой типов линий на стандартные ЕСКД и назначением толщин через стили КОМПАС.

Можно ли сохранить шрифты AutoCAD без замены при импорте?

Если используются нестандартные SHX или TTF-шрифты, КОМПАС заменит их системными аналогами. Для снижения искажений перед экспортом применяют стандартные шрифты AutoCAD, близкие по начертанию к ГОСТ, либо проверяют и корректируют все надписи уже в КОМПАС.

Как проверить, что чертеж после переноса соответствует требованиям ГОСТ?

Проверка включает контроль формата листа, основной надписи, масштабов, типов линий, размеров и текстов. Особое внимание уделяется стрелкам, шрифтам и читаемости числовых значений. После доработки выполняют визуальный осмотр в масштабе печати и сохраняют файл в родном формате КОМПАС.

Почему после переноса чертежа из AutoCAD в КОМПАС размеры «разъезжаются» и не совпадают с геометрией?

Чаще всего причина связана с аннотативными масштабами и разными единицами измерения. Если в AutoCAD размеры были настроены на несколько масштабов или чертеж создавался не в миллиметрах, КОМПАС интерпретирует такие данные по-своему. В результате числовые значения остаются прежними, а положение размерных линий смещается. Перед экспортом рекомендуется отключить аннотативность, оставить один рабочий масштаб и проверить единицы измерения. После импорта такие размеры лучше удалить и проставить заново по восстановленной геометрии в КОМПАС.
