Генератор на двигателе 4 GR расположен с правой стороны моторного отсека и закреплен на двух основных болтах с натяжным механизмом. Для корректного демонтажа потребуется ключ на 14 мм для крепежных болтов и храповик с головкой на 12 мм для работы с натяжителем приводного ремня. Работы рекомендуется проводить при холодном двигателе, чтобы избежать ожогов и повреждения пластика и резины вокруг.
Перед снятием генератора необходимо полностью отключить аккумулятор, начиная с минусовой клеммы. Это предотвращает короткие замыкания и повреждение электроники. Далее важно ослабить приводной ремень с помощью натяжителя: на 4 GR используется автоматический натяжной ролик, который требует усилия около 25–30 Н·м для корректного отведения ремня.
Во время демонтажа следует контролировать состояние проводки: на генераторе присутствует основной силовой провод с гайкой M8 и разъем с фиксацией. Их аккуратное отключение позволит избежать повреждения изоляции и контактов. Все снятые крепежные элементы лучше размещать в отдельной емкости, чтобы сохранить последовательность сборки при установке нового или восстановленного генератора.
После снятия генератора рекомендуется проверить состояние посадочного места, очистив поверхность от масла и пыли. Это обеспечит плотное прилегание нового генератора и корректную работу натяжителя ремня. Также стоит осмотреть шкив генератора на наличие износа и биения, чтобы предотвратить повторное повреждение ремня и снизить риск шумов при работе двигателя.
Снятие генератора на моторе 4 GR: пошаговое руководство
Перед началом работ отключите аккумулятор, начиная с минусовой клеммы, чтобы исключить короткое замыкание. Осмотрите генератор и отметьте расположение проводов: основной силовой провод закреплен гайкой M8, разъем с фиксацией требует аккуратного нажатия для разъединения.
Снимите приводной ремень с генератора. Для этого используйте ключ на 12 мм с храповиком и поверните натяжной ролик против часовой стрелки, чтобы освободить ремень. После ослабления аккуратно снимите ремень с шкива генератора, не допуская повреждения ремня и соседних деталей.
Ослабьте крепежные болты генератора. На 4 GR используются два основных болта на 14 мм: верхний и нижний. Сначала ослабьте верхний болт на 1–2 оборота, затем полностью выкрутите нижний, чтобы генератор не соскользнул и не повредил проводку.
После выкручивания болтов аккуратно снимите генератор с посадочного места, слегка покачивая его в стороны для освобождения от креплений. Убедитесь, что проводка полностью отсоединена и не зажата между корпусом двигателя и генератором.
Проверьте состояние посадочного места и болтов: удалите масло, грязь и остатки старой смазки с контактной поверхности. При необходимости осмотрите шкив генератора на биение и износ зубьев, чтобы исключить преждевременный износ нового ремня при последующей установке.
Соберите снятые элементы в отдельную емкость, чтобы сохранить последовательность при установке нового генератора. Использование маркировки или фотографий поможет избежать ошибок при обратной сборке.
Подготовка инструментов и рабочей зоны для демонтажа генератора
Для снятия генератора на моторе 4 GR потребуется набор инструментов: ключи на 12 мм и 14 мм, храповик с удлинителем, торцевые головки, а также отвертка с плоским жалом для фиксаторов разъемов. Желательно иметь мягкую подкладку под руки и тряпки для защиты окрашенных и пластиковых поверхностей.
Освободите пространство вокруг генератора, убрав аккумулятор и декоративные крышки, чтобы обеспечить полный доступ к крепежу и проводке. Проверьте, что двигатель холодный, чтобы избежать ожогов от корпуса и шлангов.
Установите емкость или поддон для временного хранения болтов, гаек и шайб. Каждая деталь должна иметь отдельное место, чтобы сохранить последовательность сборки и предотвратить потерю мелких элементов. Рядом разместите фонарик или налобный светильник для контроля видимости в глубине моторного отсека.
Проверьте состояние инструментов: храповик и головки должны свободно вращаться, без заеданий, чтобы не срезать болты. Ключи должны плотно сидеть на болтах генератора, особенно на нижнем крепеже, где доступ ограничен и высок риск срыва грани.

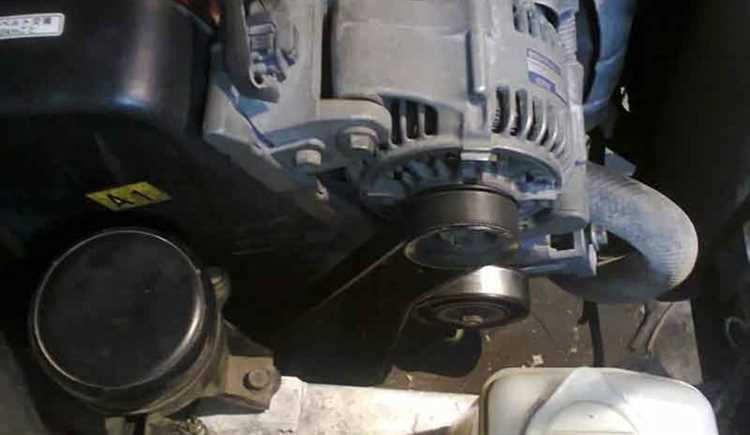

Отключение аккумулятора и систем питания двигателя
Перед снятием генератора необходимо полностью обесточить автомобиль, чтобы исключить короткое замыкание и повреждение электроники. Для этого выполняются следующие шаги:
- Отключите минусовую клемму аккумулятора. Используйте ключ на 10 мм и сначала ослабьте гайку, затем снимите клемму с клеммника. Важно: не касаться корпуса двигателя при снятой клемме.
- Аналогично отсоедините плюсовую клемму аккумулятора, если необходимо полностью обесточить силовую сеть для доступа к проводке генератора.
- Проверьте, что все дополнительные потребители электроэнергии отключены: свет, мультимедиа и отопитель. Это снижает риск замыкания при работе с разъемами генератора.
- Отсоедините основной силовой провод генератора, закрепленный гайкой M8. Используйте рожковый ключ, удерживая провод, чтобы не повредить изоляцию.
- Отключите разъем с фиксацией на генераторе. Надавите на фиксатор и аккуратно потяните разъем, не тяните за провода напрямую.
После выполнения этих действий генератор полностью изолирован от системы питания двигателя, что позволяет безопасно приступать к снятию ремня и крепежа.
Ослабление и снятие приводного ремня генератора
Для снятия приводного ремня генератора на моторе 4 GR используется автоматический натяжной ролик. Для работы потребуется храповик с головкой на 12 мм или удлиненный рожковый ключ.
Процесс ослабления ремня выполняется следующим образом:
- Установите ключ на натяжной ролик и поверните его против часовой стрелки, чтобы освободить натяжение ремня.
- Держите ролик в этом положении и аккуратно снимите ремень с шкива генератора. Важно: не перекручивать ремень и не допускать его контакта с острыми краями на двигателе.
- После снятия ремня проверьте состояние шкива генератора и натяжного ролика на наличие трещин, заусенцев и биения. Любые повреждения могут вызвать шум и преждевременный износ нового ремня.
- Ремень положите на чистую поверхность или повесьте, чтобы избежать контакта с маслом и грязью.
Ослабление ремня завершено, и генератор готов к демонтажу с посадочного места.
Откручивание крепежных болтов генератора
Генератор на моторе 4 GR закреплен двумя основными болтами: верхним и нижним, оба с резьбой M12 и усилием затяжки около 45–50 Н·м. Для работы потребуется ключ на 14 мм или торцевая головка с трещоткой.
Порядок откручивания болтов:
- Сначала ослабьте верхний болт на 1–2 оборота, чтобы генератор слегка подался, но оставался в креплении. Это предотвращает соскальзывание и повреждение проводки.
- Полностью выкрутите нижний болт, удерживая генератор рукой или поддержкой, чтобы он не сместился резко вниз.
- После снятия нижнего болта полностью открутите верхний и аккуратно отсоедините генератор от посадочного места, избегая зажатия проводки.
- Разместите болты и шайбы в отдельной емкости, чтобы сохранить последовательность сборки. При необходимости пометьте болты для точного возвращения на место.
Перед дальнейшей работой убедитесь, что посадочное место генератора очищено от грязи, масла и следов коррозии, чтобы облегчить последующую установку нового или восстановленного агрегата.
Снятие генератора с посадочного места
После откручивания крепежных болтов генератор можно извлекать с посадочного места. Для этого аккуратно придерживайте корпус генератора обеими руками, чтобы контролировать его движение и избежать повреждения проводки и соседних деталей.
Следующие рекомендации помогут безопасно снять генератор:
- Немного покачайте генератор из стороны в сторону, чтобы освободить его от посадочных направляющих.
- Следите, чтобы силовой провод M8 и разъем с фиксацией полностью отсоединились и не натягивались при движении корпуса.
- При ограниченном пространстве используйте плоскую отвертку для осторожного отведения пластиковых или металлических фиксаторов, которые могут удерживать генератор.
- После освобождения генератора аккуратно поднимите его вверх и вынесите из моторного отсека, избегая ударов по шкиву и корпусу.
Для контроля состояния после снятия генератора можно использовать таблицу осмотра посадочного места и деталей генератора:
| Элемент | Что проверить | Рекомендация |
|---|---|---|
| Посадочное место | Поверхность чистая, без масла и коррозии | Протереть сухой тряпкой, при необходимости использовать обезжириватель |
| Шкив генератора | Нет трещин, биения или износа зубьев | При обнаружении дефектов заменить или восстановить |
| Болты и шайбы | Не деформированы, резьба целая | Сохранить для повторной сборки или заменить при повреждениях |
| Разъемы проводки | Контакты не окислены, фиксаторы целые | Очистить контакты, смазать при необходимости |
Проверка состояния проводки и разъемов после демонтажа
После снятия генератора на моторе 4 GR важно внимательно осмотреть проводку и разъемы, чтобы предотвратить проблемы при повторной установке. Основное внимание уделяется основному силовому проводу M8 и разъему с фиксацией на корпусе генератора.
Рекомендации по проверке:
- Осмотрите проводку на наличие трещин, оголенных участков или следов перегрева.
- Проверьте разъемы: фиксаторы должны свободно защелкиваться, контакты – без окисления и коррозии.
- Если есть следы грязи или масла, очистите контакты мягкой щеткой и изопропиловым спиртом.
- При обнаружении повреждений проводки используйте термоусадочную трубку или замените провод, чтобы сохранить надежное соединение.
- Убедитесь, что все провода имеют достаточный запас длины для безопасного подключения к генератору при установке.
Для удобства контроля состояния проводки после демонтажа можно использовать следующую таблицу:
| Элемент | Что проверить | Рекомендация |
|---|---|---|
| Основной силовой провод M8 | Резьба гайки, изоляция, отсутствие перегибов | Очистить контакт, заменить при повреждении изоляции |
| Разъем с фиксацией | Фиксатор защелкивается, контакты без коррозии | Очистить контакты, при необходимости смазать тонким слоем диэлектрической смазки |
| Дополнительные провода | Целостность изоляции, отсутствие перегибов и натяжения | Переместить в безопасное положение, закрепить хомутами при сборке |
Очистка посадочного места и подготовка к установке нового генератора
После снятия генератора посадочное место требует тщательной очистки, чтобы обеспечить плотное и правильное крепление нового агрегата. Несоблюдение чистоты может привести к вибрациям и преждевременному износу ремня.
Рекомендации по подготовке:
- Удалите остатки масла, пыли и грязи с посадочной поверхности с помощью безворсовой тряпки и обезжиривателя.
- Проверьте состояние резьбы болтов и отверстий; при наличии загрязнений или коррозии используйте щетку по металлу для очистки резьбы.
- Осмотрите шкив и поверхность генератора на наличие задиров, трещин или следов износа. При обнаружении дефектов замените или восстановите деталь.
- Проверьте натяжной ролик: он должен свободно вращаться, без заеданий и люфтов, чтобы обеспечить корректное натяжение ремня нового генератора.
- Разместите все болты, шайбы и крепежные элементы в порядке установки, чтобы ускорить монтаж и избежать ошибок.
- Перед установкой нового генератора убедитесь, что проводка имеет достаточный запас и разъемы чистые, без окислов и повреждений.
Эти меры позволяют обеспечить правильное положение нового генератора, долговечность приводного ремня и стабильную работу электрооборудования двигателя 4 GR.
Вопрос-ответ:
Какие инструменты понадобятся для снятия генератора на моторе 4 GR?
Для демонтажа генератора потребуются ключи на 12 мм и 14 мм, храповик с головкой на 12 мм, торцевые головки и рожковые ключи для болтов крепления. Также рекомендуется иметь отвертку с плоским жалом для работы с фиксаторами разъемов, мягкую подкладку под руки и тряпки для защиты пластиковых и окрашенных поверхностей. Все инструменты должны быть проверены на исправность, чтобы избежать срыва болтов или повреждения деталей.
Как правильно ослабить и снять приводной ремень генератора на этом двигателе?
Генератор на 4 GR оснащен автоматическим натяжным роликом. Для снятия ремня установите ключ на натяжной ролик и поверните его против часовой стрелки, чтобы ослабить натяжение. Затем аккуратно снимите ремень с шкива генератора, следя, чтобы он не перекручивался и не контактировал с острыми краями. После снятия проверьте шкив и ролик на трещины или биение, а ремень разместите на чистой поверхности, чтобы не повредить его и не загрязнить.
Что нужно проверить в проводке после снятия генератора?
После демонтажа важно осмотреть силовой провод M8 и разъем с фиксацией. Проверьте целостность изоляции, отсутствие трещин, следов перегрева и окисления контактов. Фиксаторы должны свободно защелкиваться. При наличии загрязнений контакты следует очистить мягкой щеткой и изопропиловым спиртом. Если обнаружены повреждения изоляции или контактов, их необходимо заменить или восстановить с помощью термоусадочной трубки, чтобы обеспечить надежное соединение при повторной установке генератора.
Как подготовить посадочное место генератора перед установкой нового?
Сначала удалите с посадочной поверхности масло, грязь и пыль с помощью безворсовой тряпки и обезжиривателя. Осмотрите резьбу болтов, при необходимости очистите щеткой по металлу. Проверьте шкив и поверхность генератора на наличие трещин или следов износа. Натяжной ролик должен вращаться свободно, без заеданий и люфтов. Все болты, шайбы и крепежные элементы разместите в порядке установки. Также убедитесь, что проводка чистая и разъемы исправны, чтобы новый генератор можно было установить без натяжения проводов и контактов.
