Масса на ваз 2107 инжектор где находится

На ВАЗ 2107 с инжекторным двигателем точки массы напрямую влияют на запуск, стабильность холостого хода и корректную работу блока управления. Основные соединения расположены на правом брызговике под капотом, возле аккумулятора, на шпильке крепления впускного коллектора и на кузове рядом с монтажным блоком. Ослабление гайки или слой окислов часто вызывает перебои искры, ошибки ЭБУ и скачки оборотов.

Отдельного внимания требует провод массы системы впрыска: обычно он закреплён под гайкой крепления впускного коллектора или рядом с термостатом. При плохом контакте появляются нестабильные показания датчиков температуры и положения дроссельной заслонки, двигатель может глохнуть без явной причины. Проверка выполняется мультиметром – сопротивление между клеммой аккумулятора «-» и точкой массы не должно выходить за пределы долей ома.

При обслуживании полезно снимать крепёж, зачищать металл до блеска и обрабатывать контакт токопроводящей смазкой. Особенно часто проблемы возникают после кузовного ремонта, замены двигателя или прокладки новой проводки, когда массу закрепляют на окрашенную поверхность или забывают про штатные точки подключения.

Точное расположение основных точек массы ВАЗ 2107 инжектор под капотом

Главный провод массы аккумулятора закреплён на шпильке правого брызговика рядом с батареей. Крепление должно быть к чистому металлу без краски и ржавчины. Ослабленная гайка или окисление вызывают падение напряжения при запуске и нестабильную работу стартера.

Соединение массы двигателя с кузовом выполнено толстым проводом или плетёной перемычкой между блоком цилиндров и кузовом, чаще в зоне правой опоры двигателя либо возле картера сцепления. При повреждении этого провода стартер крутит медленно, возможен нагрев проводки и ложные ошибки датчиков.

Точка массы системы впрыска и ЭБУ обычно находится на шпильке крепления впускного коллектора либо рядом с корпусом термостата. Здесь сходятся провода датчиков и блока управления. Контакт должен быть максимально чистым – даже тонкий слой окислов способен вызывать нестабильные обороты и перебои искры.

Дополнительные кузовные массы под капотом размещаются возле монтажного блока и фар на внутренних панелях кузова. Через них замыкаются цепи освещения, вентилятора охлаждения и части датчиков. После покраски или ремонта эти точки часто оказываются под слоем грунта, поэтому требуется зачистка и повторная фиксация.

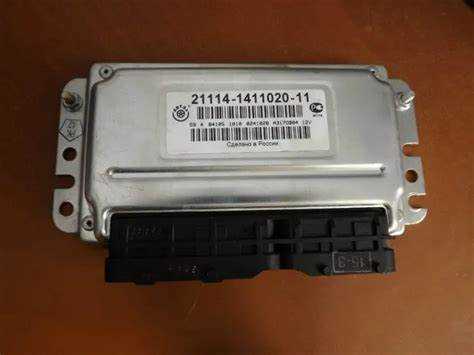

Где искать массу ЭБУ и проводов системы впрыска на ВАЗ 2107

Основная масса электронного блока управления обычно выведена на шпильку крепления впускного коллектора со стороны 4-го цилиндра. Там сходится несколько чёрных проводов жгута инжектора. Проверяется визуально: наконечники должны плотно прилегать к металлу без следов краски и налёта.

Дополнительная масса датчиков системы впрыска часто закреплена рядом с корпусом термостата или на болте головки блока. Через неё замыкаются цепи датчика температуры охлаждающей жидкости, ДПДЗ и массового расхода воздуха. Плохой контакт проявляется плавающими показаниями сканера и нестабильным запуском на холодном моторе.

Массовый провод жгута форсунок может крепиться к задней части двигателя возле щита моторного отсека. После демонтажа двигателя или коробки его иногда забывают вернуть на место, из-за чего форсунки работают с перебоями. Желательно проверить затяжку и целостность провода при любом вмешательстве в моторный отсек.

Для контроля состояния контактов сопротивление между корпусом ЭБУ и минусовой клеммой аккумулятора должно стремиться к нулю; заметное отклонение указывает на загрязнение соединения или повреждение провода.

Как выглядит схема подключения массы инжекторной проводки ВАЗ 2107

В инжекторной версии ВАЗ 2107 масса распределена по нескольким узлам: кузов служит общим проводником, а отдельные жгуты двигателя сходятся в локальных точках крепления. На электрических схемах такие соединения отмечаются как общий минус с привязкой к конкретной шпильке или болту.

• Минус аккумулятора подключается к кузову возле батареи – базовая точка всей сети автомобиля.
• От кузова отдельный толстый провод идёт на блок цилиндров для замыкания цепей стартера, генератора и датчиков.
• Жгут ЭБУ объединяет массовые провода форсунок, датчиков и самого блока управления, крепление обычно на впускном коллекторе.
• Дополнительные кузовные массы расположены возле монтажного блока и фар, через них замыкаются вспомогательные цепи двигателя.

При сверке фактического подключения со схемой полезно проверить:

1. Соответствие количества массовых проводов в жгуте данным электросхемы.
2. Отсутствие окрашенных поверхностей под наконечниками.
3. Целостность проводов без перегибов и следов перегрева.
4. Сопротивление между точками массы и минусовой клеммой аккумулятора – оно должно быть минимальным.

Любое несоответствие схеме обычно отражается на работе впрыска: появляются ошибки датчиков, нестабильные обороты или затруднённый запуск двигателя.

Признаки плохого контакта массы у ВАЗ 2107 инжектор и как их распознать

Трудный запуск двигателя часто связан с падением напряжения по массе: стартер вращается медленно, слышны щелчки втягивающего реле, при этом аккумулятор остаётся заряженным. Проверка выполняется измерением напряжения между корпусом двигателя и минусовой клеммой – заметная разница указывает на плохой контакт.

Нестабильные обороты и провалы тяги возникают при нарушении массы ЭБУ или датчиков. Двигатель может глохнуть на холостом ходу, обороты плавают без видимой причины, на диагностике появляются ошибки по датчикам температуры, дросселя или расхода воздуха.

Сбои электрооборудования под нагрузкой проявляются одновременным мерцанием фар, скачками показаний приборов и изменением работы вентилятора охлаждения. Причина обычно в окислении кузовных точек массы или ослабленных креплениях после ремонта.

Нагрев проводов массы и запах изоляции свидетельствуют о повышенном сопротивлении соединения. В норме массовые провода остаются холодными; если ощущается тепло после запуска двигателя, требуется зачистка контакта и проверка затяжки крепежа.

Пошаговая проверка массы мультиметром без снятия двигателя

Проверка массы ВАЗ 2107 инжектор проводится последовательно по ключевым точкам, не снимая двигатель. Для работы потребуется цифровой мультиметр с функцией измерения сопротивления и напряжения.

Последовательность действий:

1. Выставить мультиметр в режим измерения постоянного напряжения (DC) или сопротивления (Ом).
2. Подключить минусовую клемму мультиметра к минусовой клемме аккумулятора.
3. Проверять точки массы по отдельности: кузов возле аккумулятора, шпилька блока цилиндров, шпилька впускного коллектора, монтажный блок.
4. Замер сопротивления между клеммой аккумулятора и каждой точкой массы; значение выше 0,1–0,2 Ом требует зачистки контакта и подтяжки крепёжных гаек.
5. При измерении напряжения включить зажигание и нагрузку (фары, вентилятор); перепады свыше 0,2 В указывают на ослабление массы.
6. Проверить целостность проводов жгута массы ЭБУ, форсунок и датчиков, убедившись, что контакты не перегибаются и не повреждены.
7. После проверки зачистить металл и обработать контакт токопроводящей смазкой при необходимости.

Для наглядного контроля удобно использовать следующую таблицу точек и допустимых значений сопротивления:

Регулярная проверка массы предотвращает перебои работы инжектора, ошибки датчиков и нестабильный запуск двигателя без демонтажа мотора.

Очистка и восстановление контактов массы на кузове и двигателе ВАЗ 2107

Контакты массы на ВАЗ 2107 инжектор требуют регулярного осмотра и зачистки, особенно после ремонта или коррозии. Основные точки находятся на кузове возле аккумулятора, на блоке цилиндров и на шпильке впускного коллектора.

Для восстановления контакта необходимо:

1. Снять крепёжные гайки и очистить металл от краски, окислов и ржавчины с помощью щётки по металлу или наждачной бумаги.
2. Проверить целостность наконечников проводов массы и при необходимости заменить изношенные или деформированные элементы.
3. Обработать контакт токопроводящей смазкой или графитовой пастой, чтобы предотвратить повторное окисление.
4. Закрепить провод с надёжным усилием, избегая перекоса или чрезмерного давления на шпильку, чтобы не повредить резьбу.
5. После установки проверить сопротивление между минусовой клеммой аккумулятора и точкой массы – оно должно быть минимальным, обычно не превышать 0,05–0,1 Ом.

Особое внимание уделяется точкам соединения ЭБУ и датчиков форсунок. Даже небольшой слой загрязнения на шпильке впускного коллектора может вызвать нестабильные обороты, ошибки датчиков и затруднённый запуск двигателя.

Типичные ошибки при подключении массы после ремонта или замены проводки

Закрепление проводов на окрашенной поверхности снижает контакт и приводит к перебоям работы стартера, датчиков и ЭБУ. Металл под наконечником должен быть очищен до блеска.

Ослабленные крепёжные гайки и болты вызывают повышенное сопротивление цепи, появление ошибок на диагностике и нестабильные обороты двигателя. Все крепления нужно затягивать с контролем усилия, не деформируя провод.

Использование слишком коротких или тонких проводов при замене жгутов форсунок или ЭБУ увеличивает сопротивление и снижает надёжность массы. Рекомендуется сохранять штатное сечение проводов.

Перепутанные точки подключения возникают при сборке после ремонта: провод ЭБУ крепят к кузовной массе вместо шпильки коллектора, или масса двигателя соединяется с монтажным блоком неправильно. Это вызывает ошибки датчиков и нестабильный запуск двигателя.

Игнорирование проверки сопротивления после подключения – частая ошибка при самостоятельном ремонте. Любое значение выше 0,1–0,2 Ом указывает на необходимость зачистки контакта и повторного закрепления проводов.

Повреждение проводов при прокладке через острые кромки кузова или тепло от двигателя ведёт к коротким замыканиям и перебоям работы инжектора. Провода следует прокладывать с защитой от трения и нагрева.

Вопрос-ответ:

Где именно находится главный провод массы на ВАЗ 2107 инжектор?

Главный провод массы крепится к кузову на правом брызговике под капотом, рядом с аккумулятором. Он соединяет минусовую клемму батареи с кузовом и создаёт базовую точку для всех остальных цепей. Крепёжная шпилька должна быть очищена до металла, без краски и ржавчины, чтобы обеспечить стабильный контакт.

Как проверить, нет ли проблем с массой ЭБУ и проводами инжектора?

Для проверки используют мультиметр. Минусовую клемму прибора соединяют с аккумулятором, а плюсовой щуп последовательно прикладывают к точкам массы ЭБУ, шпильке коллектора и корпусу двигателя. Сопротивление не должно превышать 0,1–0,2 Ом. При повышенных значениях контакт нужно зачистить и подтянуть крепёж. Также можно включить нагрузку (фары, вентилятор) и измерить падение напряжения; значительные перепады указывают на ослабление соединения.

Какие признаки указывают на плохой контакт массы у инжекторного двигателя ВАЗ 2107?

Проблемы проявляются через медленный запуск двигателя, нестабильные обороты холостого хода, провалы тяги и ошибки датчиков на сканере. Также можно заметить мерцание приборов, неправильную работу вентилятора охлаждения и нагрев проводов массы. Все эти симптомы обычно указывают на окисление контактов или ослабление крепежа.

Какие ошибки чаще всего допускают при подключении массы после замены проводки?

Часто провода закрепляют на окрашенной поверхности, ослабляют гайки, используют слишком короткие или тонкие провода. Ещё одна распространённая ошибка — перепутанные точки подключения, например, провод ЭБУ крепят к монтажному блоку вместо шпильки коллектора. Это вызывает нестабильную работу форсунок и датчиков. Также забывают проверять сопротивление после установки, что может скрывать проблемы.

Как правильно восстановить контакты массы на кузове и двигателе?

Сначала снимают крепёж и очищают металл от краски, ржавчины и окислов с помощью щётки или наждачной бумаги. Затем проверяют целостность проводов и наконечников, при необходимости заменяют повреждённые. Контакт обрабатывают токопроводящей смазкой или графитовой пастой и аккуратно закрепляют провод, избегая перекоса. После установки измеряют сопротивление между клеммой аккумулятора и точкой массы — оно должно быть минимальным.

Почему двигатель ВАЗ 2107 инжектор глохнет и появляются ошибки датчиков после ремонта проводки?

Чаще всего это связано с нарушением контакта массы. При ремонте проводки провода массы могли закрепить на окрашенной поверхности, перепутать точки подключения или не затянуть крепёжные гайки. В результате блок управления получает нестабильное питание от датчиков, что приводит к плавающим оборотам, медленному запуску и появлению ошибок на сканере. Решение — проверить все точки массы: кузов возле аккумулятора, шпильку блока цилиндров, впускной коллектор и монтажный блок. Контакты нужно зачистить до металла, обработать токопроводящей смазкой и закрепить с правильным усилием, после чего проверить сопротивление мультиметром — оно должно быть минимальным.
